WiFi模块点对点透传配置
2017-08-31


  WiFi模块的作用是实现串口与WIFI无线网络双向透明传输,在手持设备,教学仪器,智能家居等领域有着广泛应用。下面主要介绍一下WiFi模块点对点透传如何配置。

  在硬件上,用有人的工业级WIFI模块USR-C322和电脑来实现。9个USR-C322作为STA分别与串口设备相连,1个USR-C322作为AP使用。

  硬件准备完成后,参数配置如下。

  第一:设置AP模块参数

  1.模块上电ready灯亮,电脑连接上模块的无线信号后,打开浏览器输入10.10.100.254,账户密码均为admin,进入内置网页。

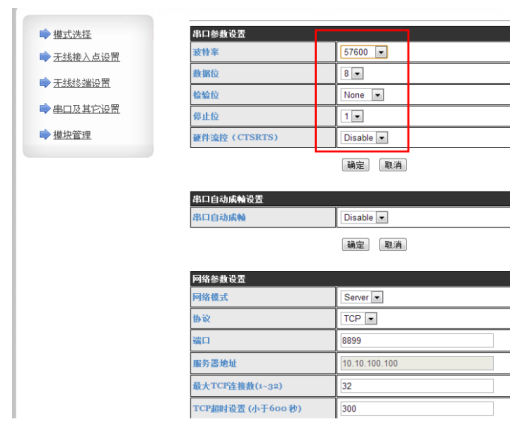

  2.“串口及网络设置”,将波特率数据位校验位改成和串口设备一致,然后点击“确定”,保存设置。

WiFi模块点对点透传配置

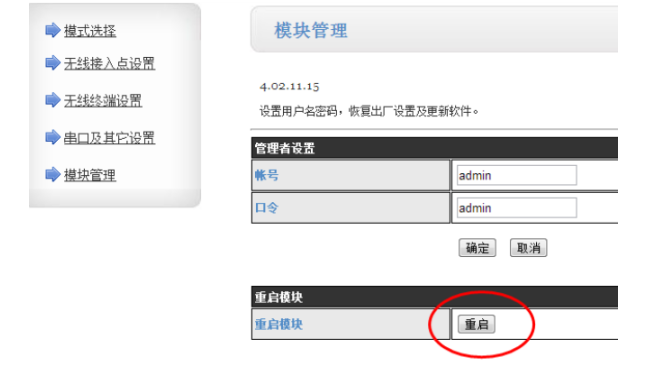

  3.在“模块管理”界面点击“重启”,模块设置生效。对AP模块的设置完成,将AP模块断电。

  第二:设置STA模块参数

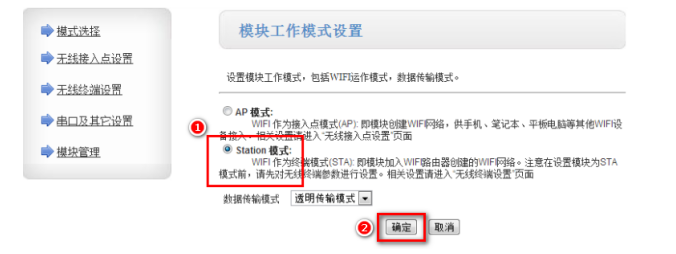

  1..电脑与模块的无线信号连接后,打开浏览器输入10.10.100.254,账户密码均为admin,进入内置网页设置界面。设置模块为STA模式,点击“确定”按钮。

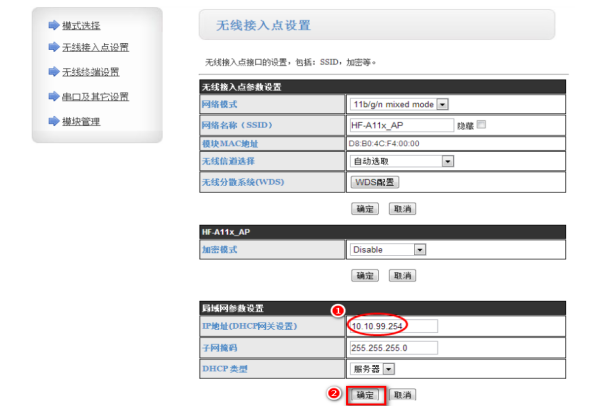

  2.进入“无线接入点设置”界面后,将“局域网参数设置”中的IP地址即LAN IP改为10.10.99.254。点击“确定”保存。

  3.进入无线终端设置界面,点击搜索,选择搜索到的AP模块的SSID,选择完成后,点击“确定”保存。

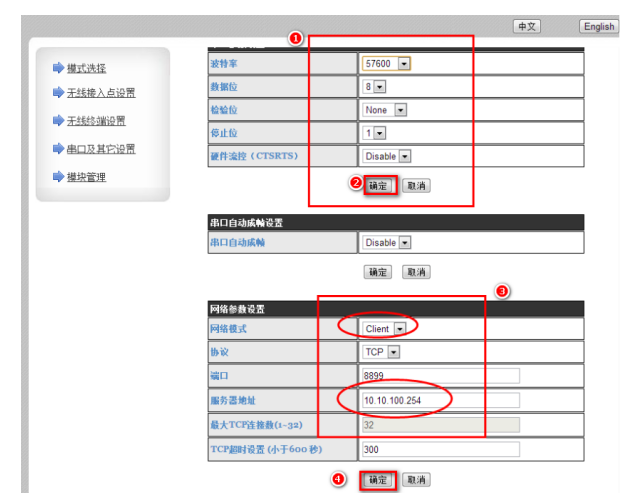

  4.进入“串口及其它设置”页面后,修改波特率数据位检验为停止位和设备、AP模块一致,修改完后点击”确定“保存,然后将网络参数设置中的网络模式改为Client,服务器地址改为10.10.100.254,点击”确定“保存。

  5.进入模块管理页面后点击“重启”。AP模块必须ready灯亮后再操作。

  第三:连接成功

  电脑连接上模块无线信号,并禁用电脑没有使用到的网卡,关闭电脑的Windows防火墙。STA模块重启后自动连接AP模块,LINK灯都亮后,表示连接成功。
