2个IO ,1个IO驱动LCD 1602

用尽量少的IO来驱动1602,以适应在某些引脚较少的MCU,如Tiny系列等,2个IO,1个IO,甚至供电也省去。

优势省IO,缺点占时间,实际应用中请慎重。

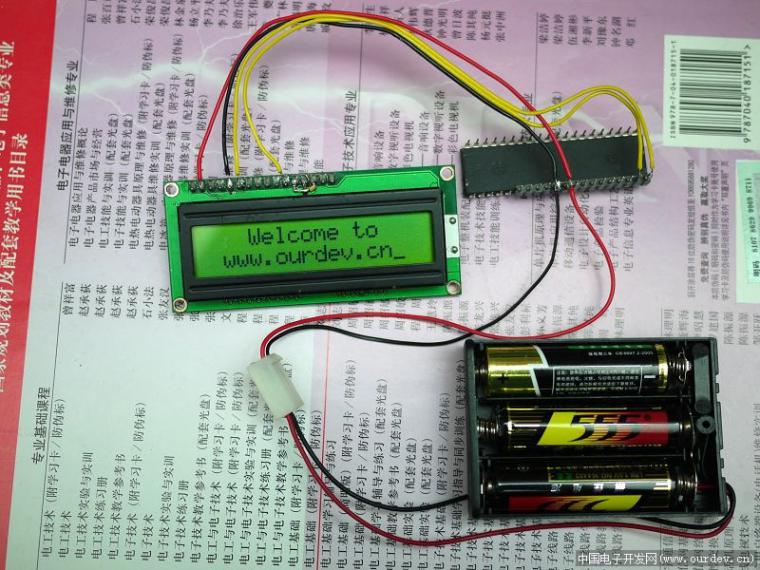

lcd1602

1602

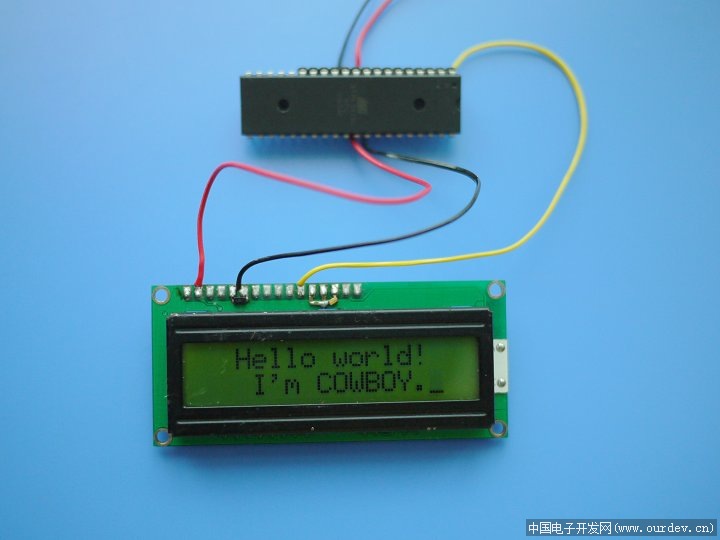

说明一下,连接LCD1602的四根引线,除了红黑两根电源,两根黄色的就是信号线,其中一根传送RS和E信号,另一根传送D4~D7信号,即用四位总线驱动。

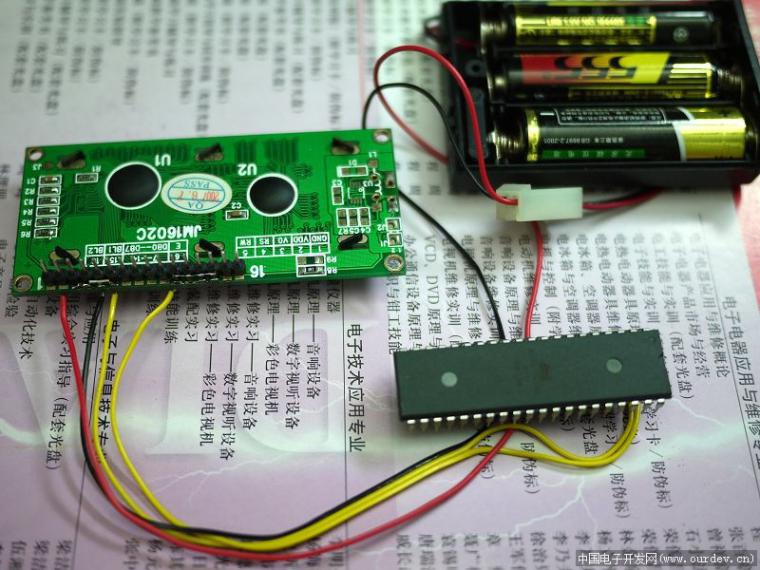

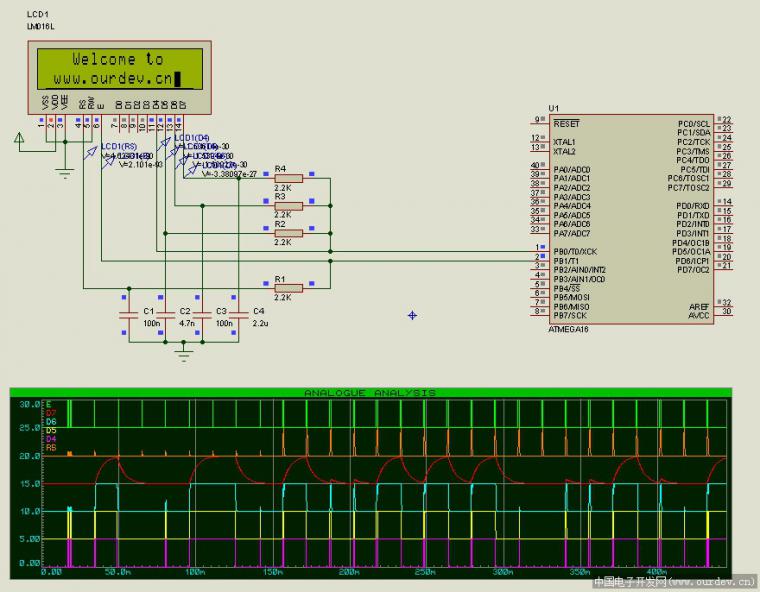

这就是电路,细心的朋友会发现实物图中有几个贴片的阻容件,秘密就在这里,利用电容的记忆效应,把并行的数据转为串行。

原理图


示范程序很简单,不用多注释应该都能看懂。作为演示用途,其中有些长时间延时没有没有使用定时器,在多任务系统中当然要用定时中断来代替了。



// Drive a LCD1602 with 2 wire
//===================================================
//ICC-AVR application builder : 2010-10-3 19:30:02
// Target : M16
// Crystal: 4.0000Mhz

#include <iom16v.h> #include <macros.h>

#define Set_E PORTB|=2 #define Clr_E PORTB&=~2 #define Set_D PORTB|=1 #define Clr_D PORTB&=~1 #define Set_xy(y,x) Send(0,(y<<6)|(x&15)|0x80)

//=================================================== void init_devices(void) { CLI(); //disable all interrupts DDRB = 0x03; MCUCR = 0x00; GICR = 0x00; SEI(); //re-enable interrupts }

//=================================================== void Delay(unsigned int i) { while(i--); }

//=================================================== void Send(unsigned char RS, unsigned char dat) { unsigned char i; for (i = 2; i > 0; i--) { if (dat & 0x80) Set_D; else Clr_D; Delay(10608);//14520us if (RS) Set_E; if (dat & 0x40) Set_D; else Clr_D; Delay(462); //660us if (dat & 0x20) Set_D; else Clr_D; Delay(18); //30us Set_E; if (dat & 0x10) Set_D; else Clr_D; _NOP(); //0.5us < t < 1.36us Clr_E; dat <<= 4; } }

//=================================================== void init_1602(void) { unsigned char i = 3; Clr_D; Clr_E; Delay(10608); do{ Clr_D; Delay(462); Set_D; Set_E; Delay(18); if (i == 0) Clr_D; _NOP();_NOP();_NOP(); Clr_E; }while(i--); Send(0,0x28); Send(0,0x01); Send(0,0x0f); }

//=================================================== void Send_S(unsigned char *p) { while(*p) Send(1,*p++); }

//=================================================== void main(void) { unsigned char i; init_devices(); init_1602(); Set_xy(0,2); Send_S("Hello world!"); Set_xy(1,3); Send_S("I'm COWBOY."); for (i=0;i<255;i++) Delay(10000); Send(0,0x01); Set_xy(0,3); Send_S("Welcome to"); Set_xy(1,1); Send_S("www.ourdev.cn"); while(1); }

挑战一下极限,再减少一根线,仍然好使,不过要另加一个电容和一个二极管。

1条线

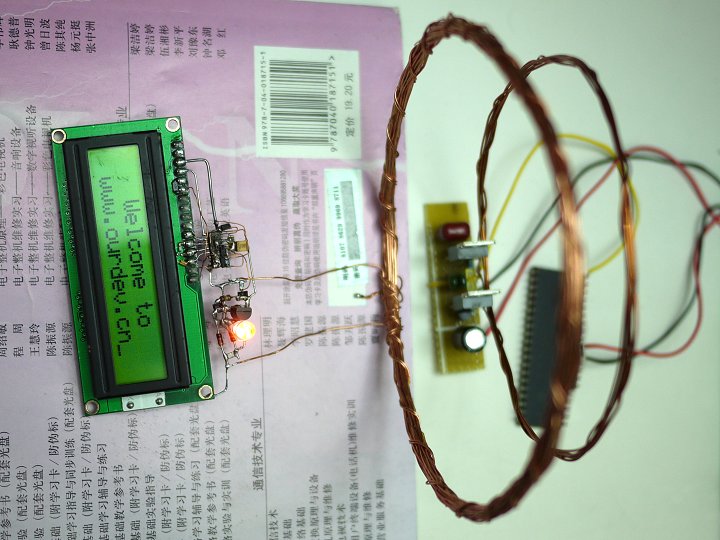

无线馈电及传送数据。

无线馈电

转载请注明原作者。
