M4&E45系列串口服务器连接禾川A8-PLC. 三菱3U.通讯设置方法
1970-01-01
1. 硬件需求
- USR-TCP232-401 串口服务器 一个
- PLC A8一台 禾川的 a8 和三菱3U
- 232通讯线自制
2. 软件需求
- USR-VCOM参数配置软件 一套
- 三菱编程软件 一套
3. 硬件介绍
3.1. A8PLC介绍
A8plc串口配置参数9600,7,E,1

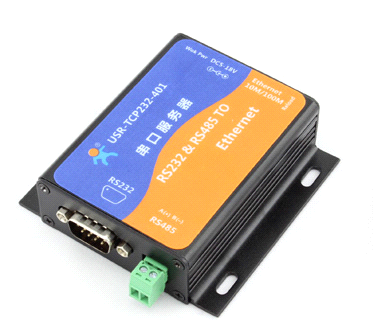

3.2. TCP232-401串口服务器
TCP232-401 为双串口服务器，串口0 为232 口，串口1 为485 口，可相互不干扰独立工作。
这里我们使用了232口，也就是串口0。参数配置时，需要注意配置端口0的参数。

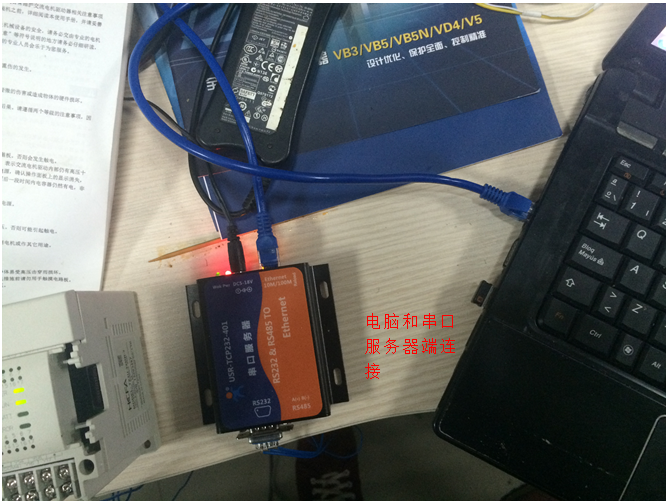

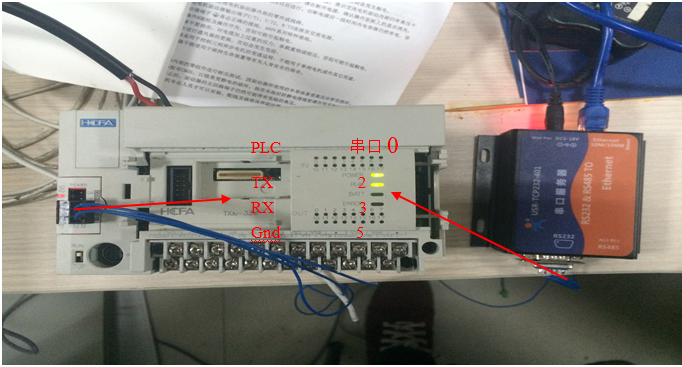

3.3. 硬件连接
4. 串口服务器配置
4.1 PC的网卡配置

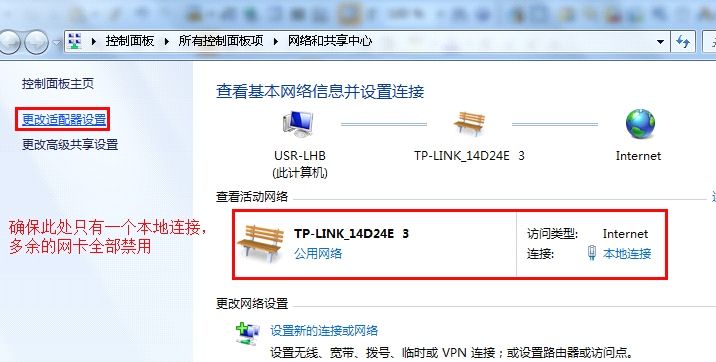

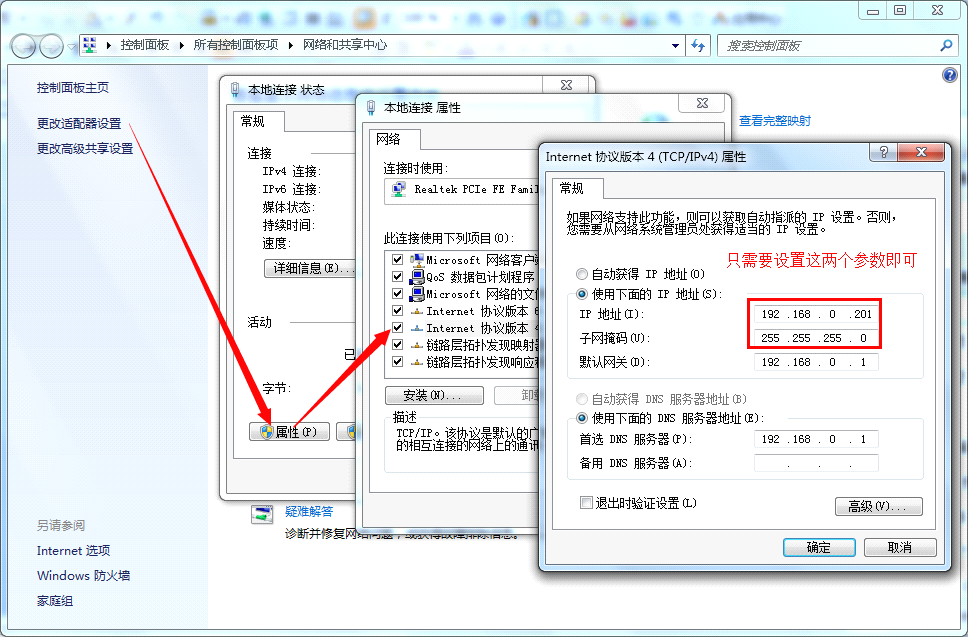

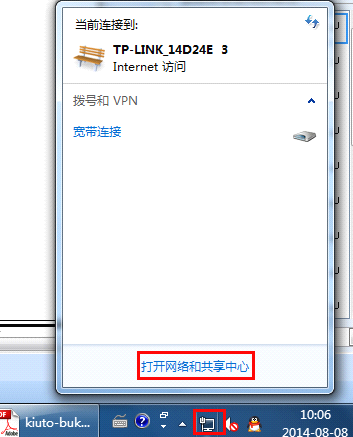

以WIN7 系统为例，设置电脑本机为固定IP，同时关闭掉与本次通信无关的网卡，设置方法如下固定IP 地址为192.168.0.201，子网掩码255.255.255.0，其他的无需填写
4.2 串口服务器配置
手动创建虚拟串口，我们拿TCP232-401 来做TCP 客户端，电脑端做TCP Server。

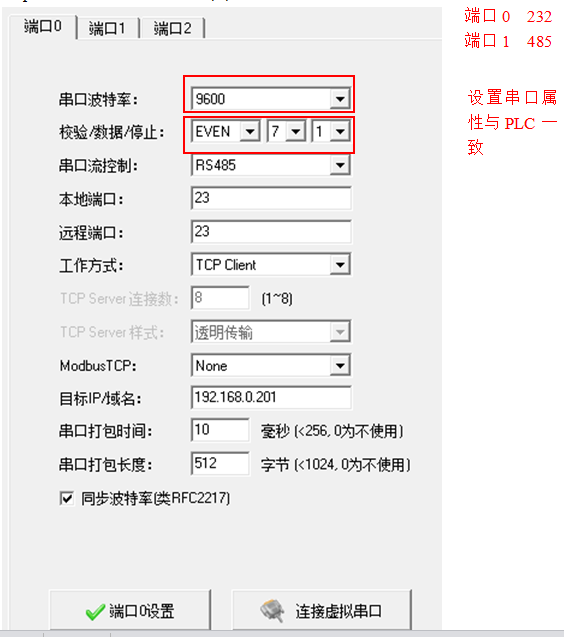

如图设置串口服务器配置，串口服务器为TCP client，电脑为TCP server.工作方式选择TCP client

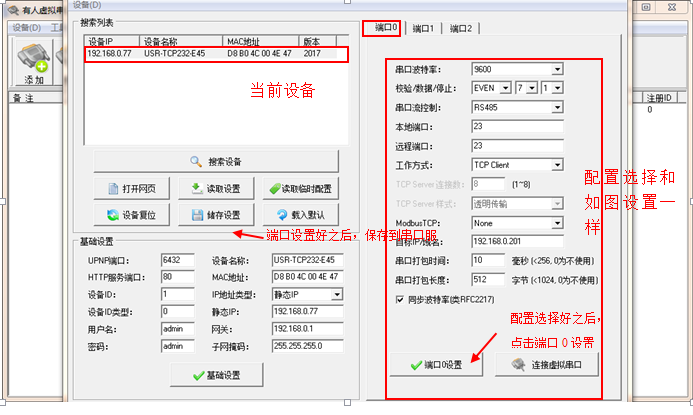

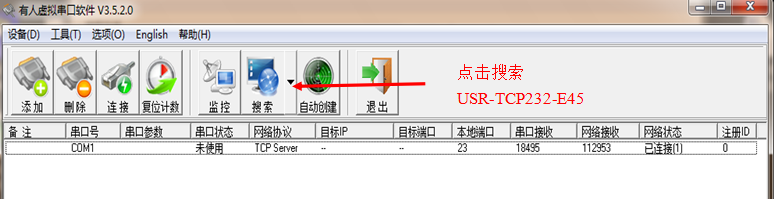

- 参数配置的流程如下，首先搜索设备-> 然后单击选中读取参数-> 编辑参数-> 基础设置（端口x 设置） -> 储存设置
- 修改完毕之后，请重复搜索-> 单击选中读取参数的步骤，确定参数已经被成功配置进去了
- 模块的（端口0），本地端口不变，默认为23
- 串口参数（端口0）要与测量模块一致，设置为9600，E，8，1
- 模块的本地IP 地址设置为了192.168.0.7，电脑的IP 地址为192.168.0.201，两者处在同一个网段内.

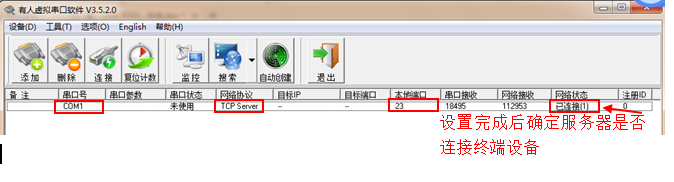

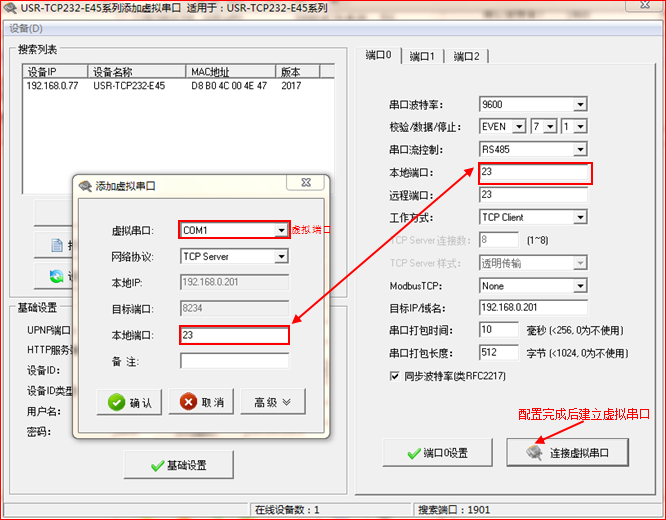

最后，点击连接虚拟串口，出现如下对话框，工作方式是TCP Server，端口为23，刚好跟串口服务器连接起来
5.打开PLC软件

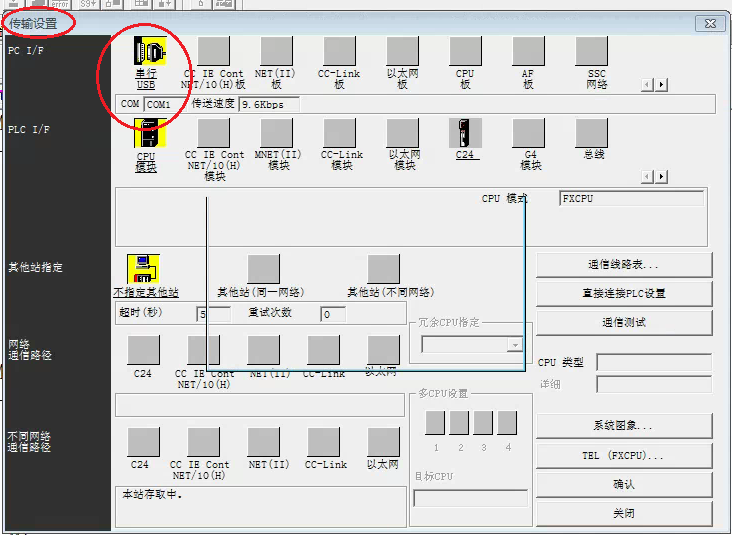

设置PLC串口通信参数，通信波特率9600，连接虚拟串口com1.
5.1 设置PLC串口通信参数

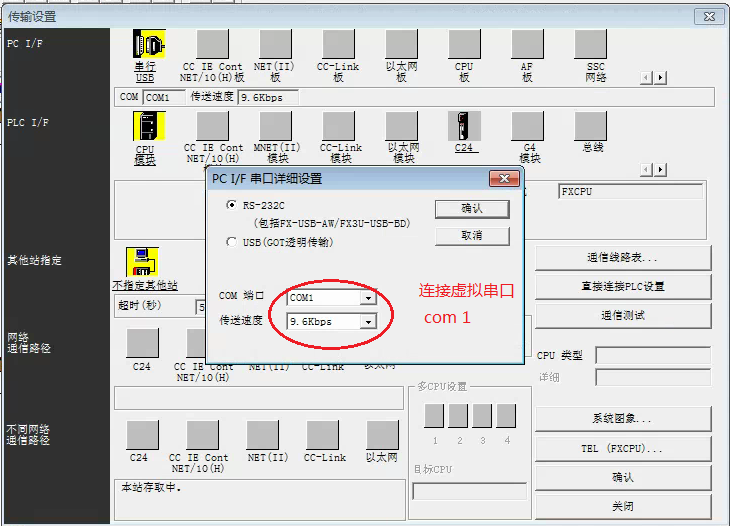

通信波特率9600，连接虚拟串口com1

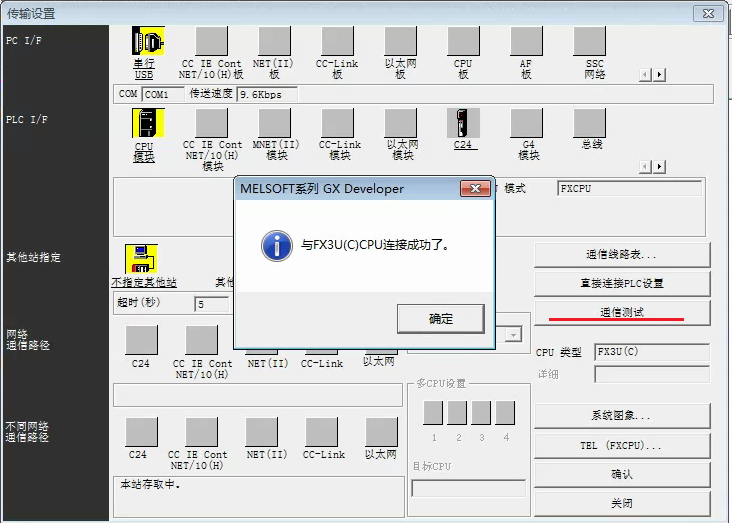

5.2 测试通讯成功

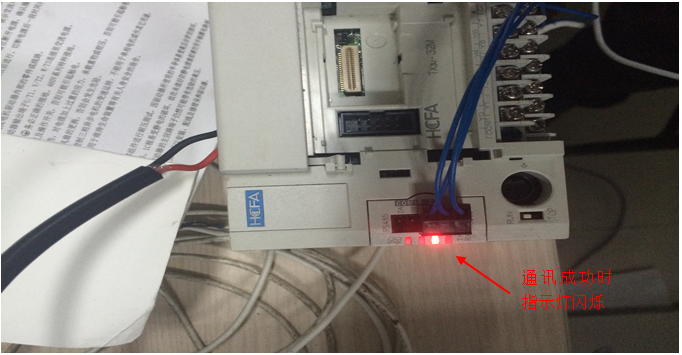

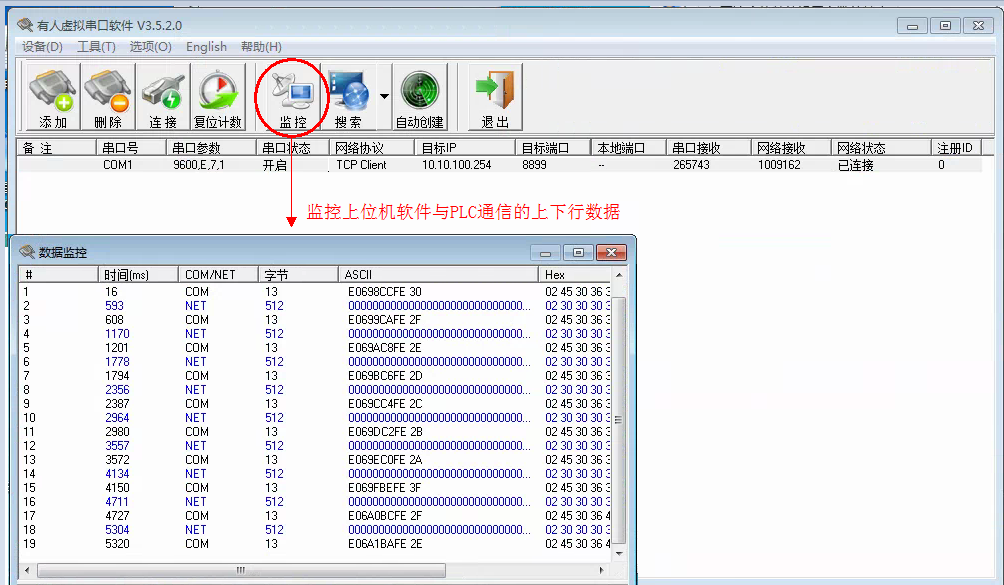

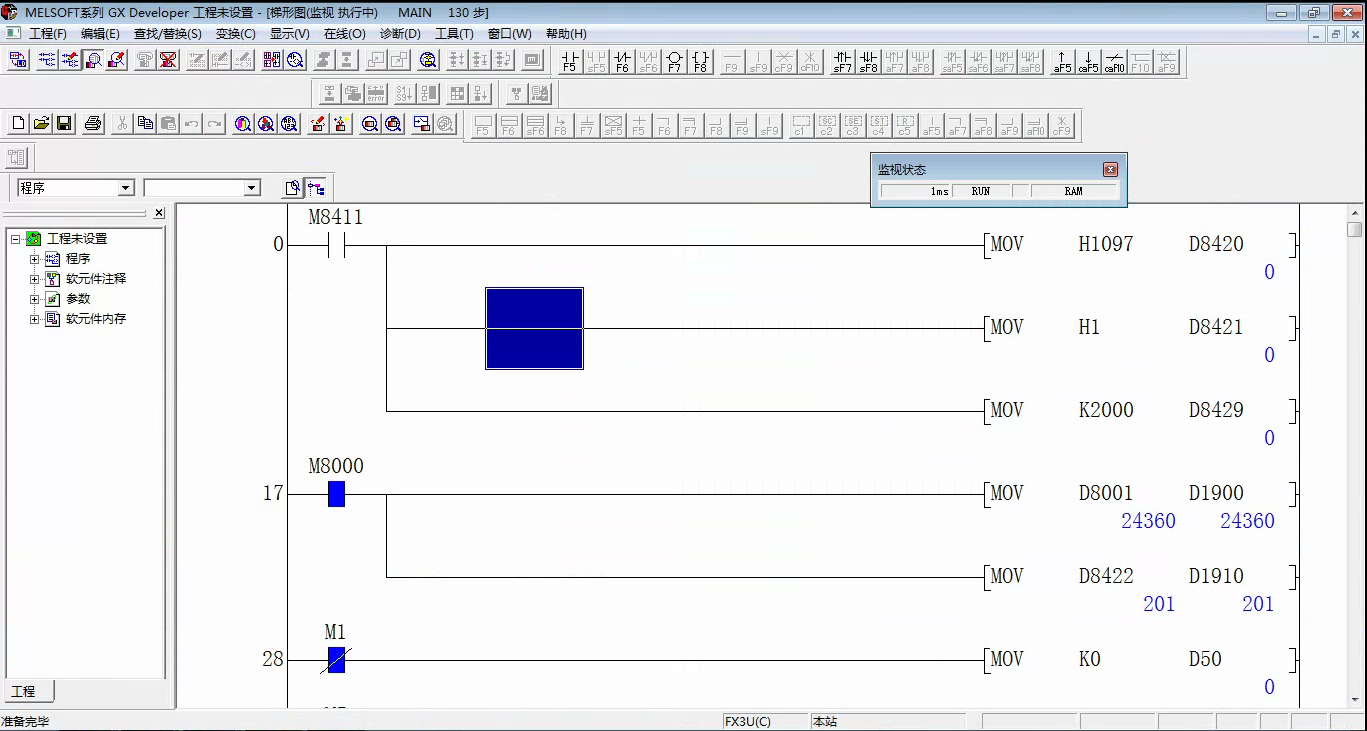

5.3 使用虚拟串口软件监听数据发送接收
-20240111170411.png)
