注：WIFI串口服务器以USR-WIFI232-602为例

1：设置WiFi模块参数

---

1.1：设置WiFi模块为STA模式

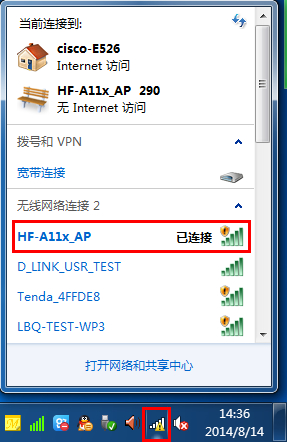

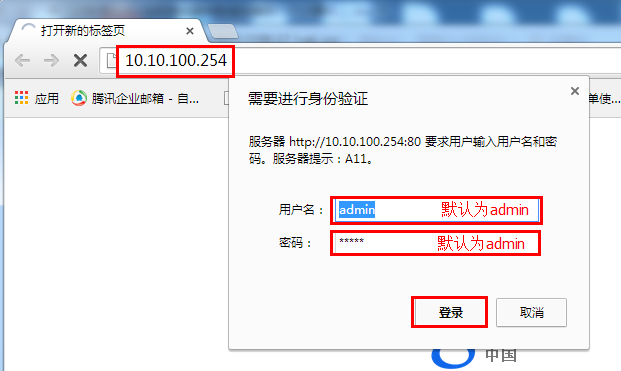

电脑连接WiFi模块的SSID。进入WiFi模块的设置网页，10.10.100.254.用户名密码admin。

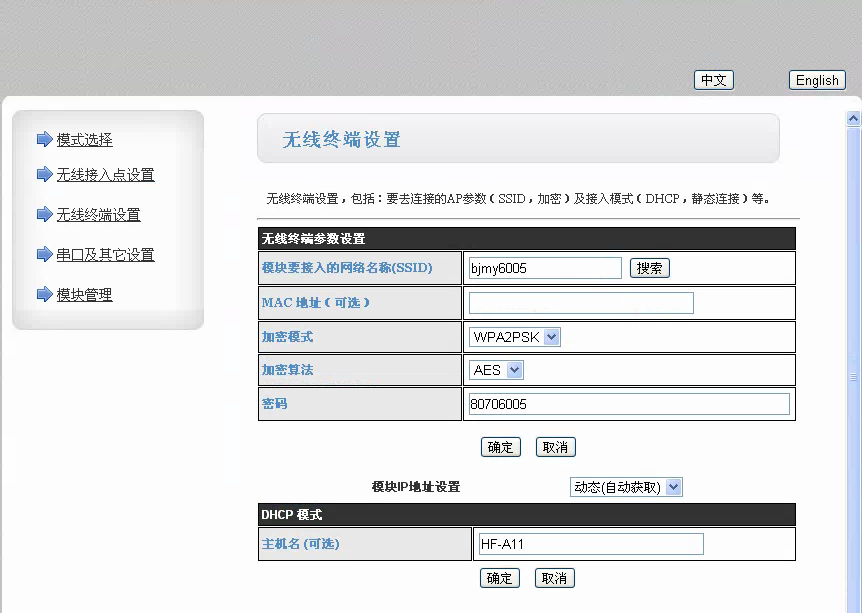

1.2：模块连接上网的路由器

设置路由器的SSID和路由器的加密方式和密码

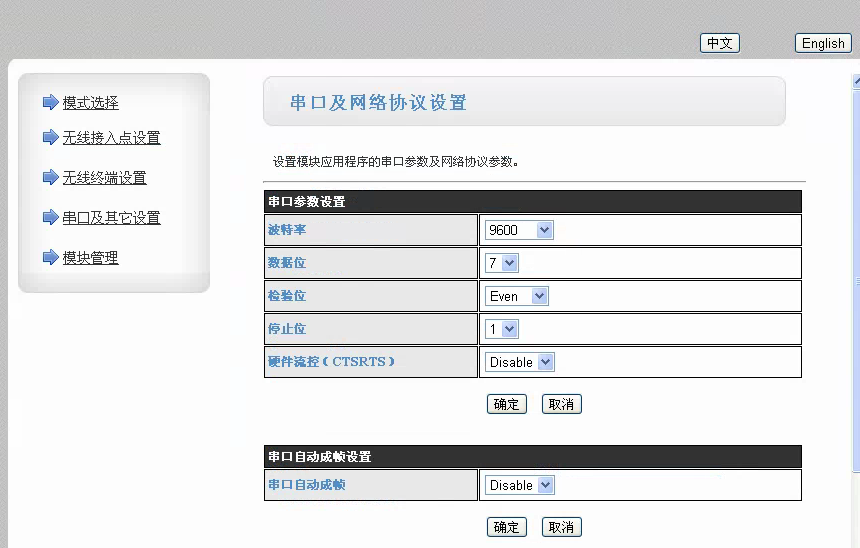

1.3：设置WiFi模块连接PLC的串口参数

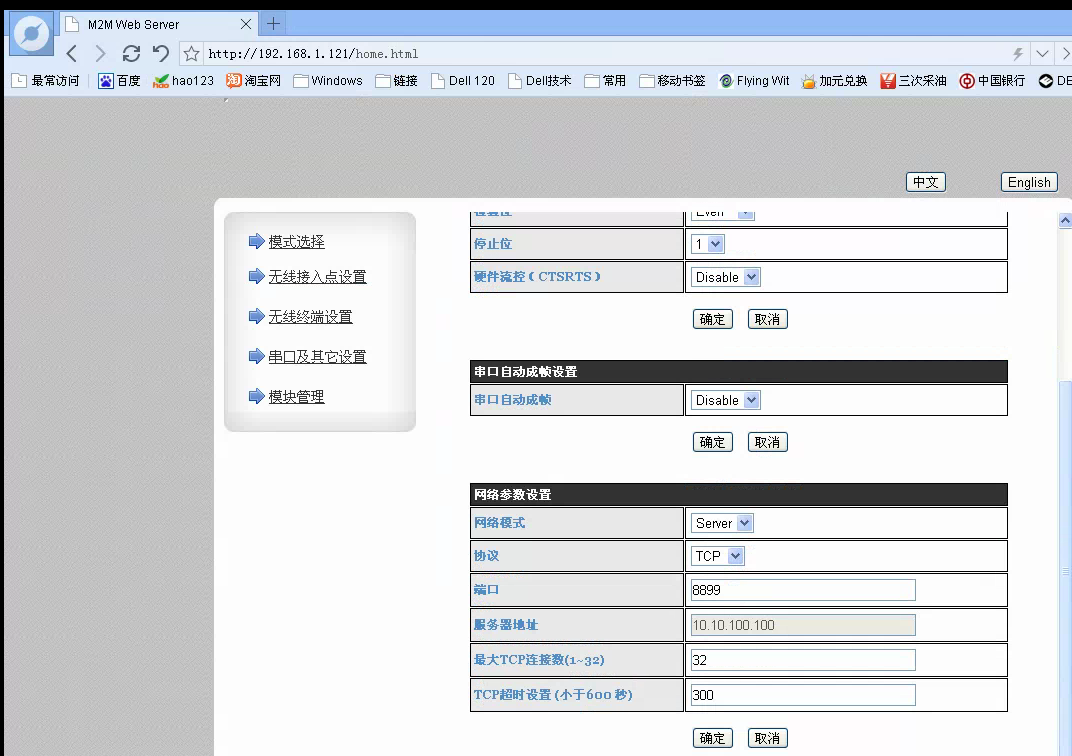

1.4：设置socket A的网络参数

设置为TCP server 端口设置为8899。

1.5：使用AT指令设置socket B网络参数

USR-WIFI232-Setup 软件链接地址：http://www.usr.cn/Download/91.html

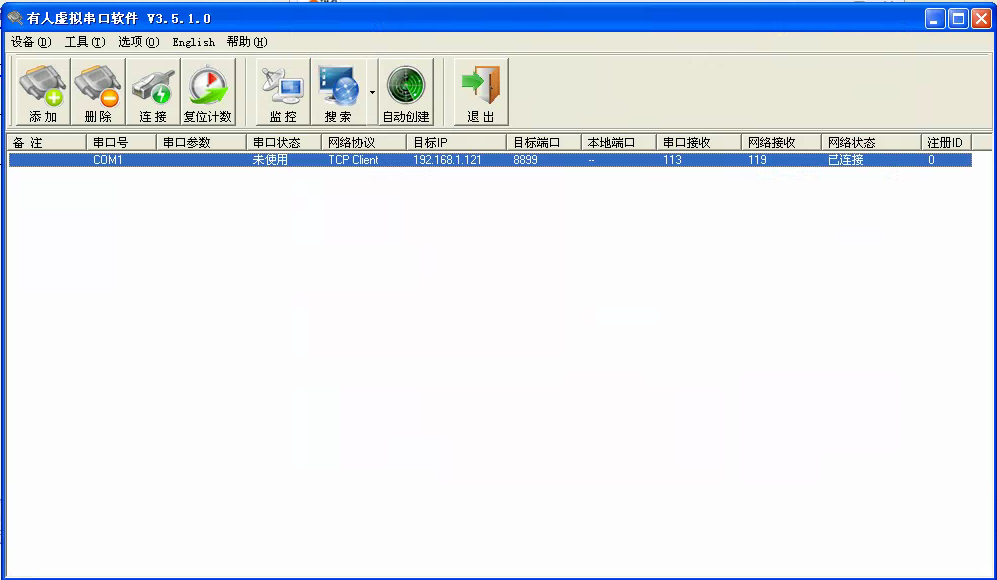

2：本地内网电脑虚拟串口设置

---

虚拟串口软件（USR-VCOM）下载链接地址：http://www.usr.cn/Download/31.html

虚拟串口设置为TCP client 。主动去连接模块在局域网的IP。查询IP为192.168.1.121。端口为8899.



3: 台达PLC软件设置

---

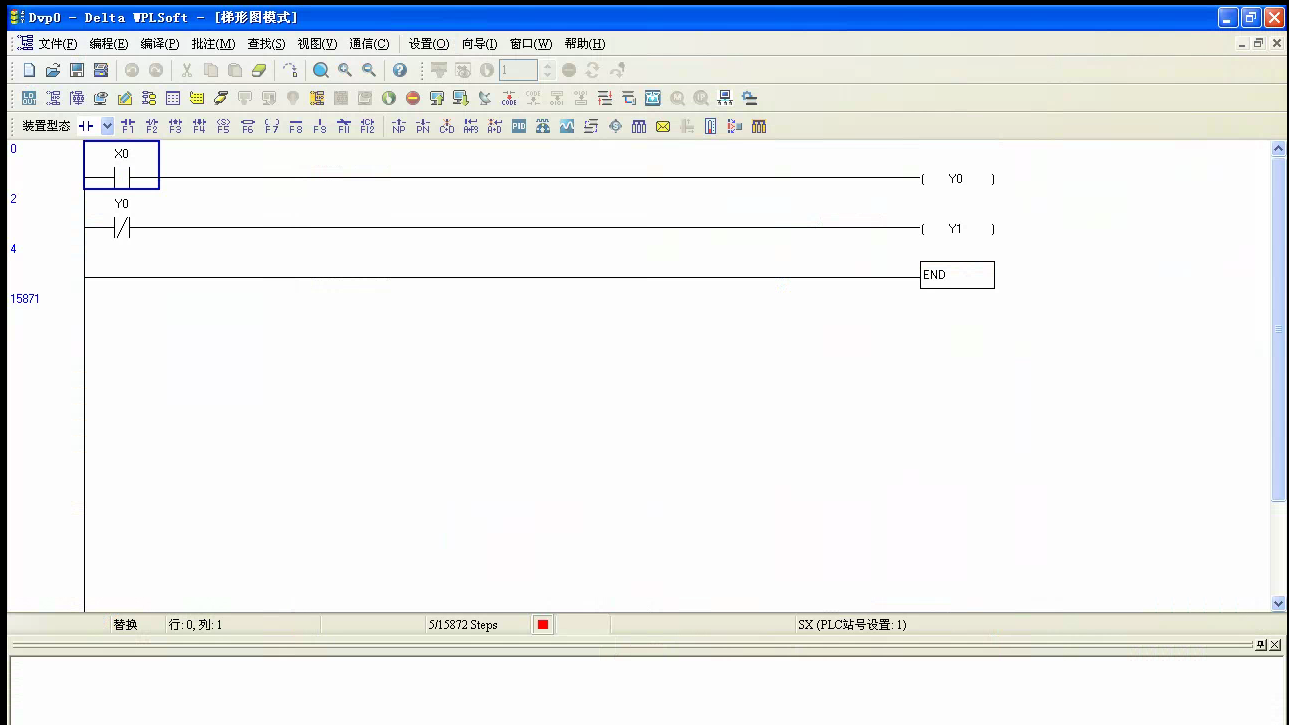

3.1: 编辑页面

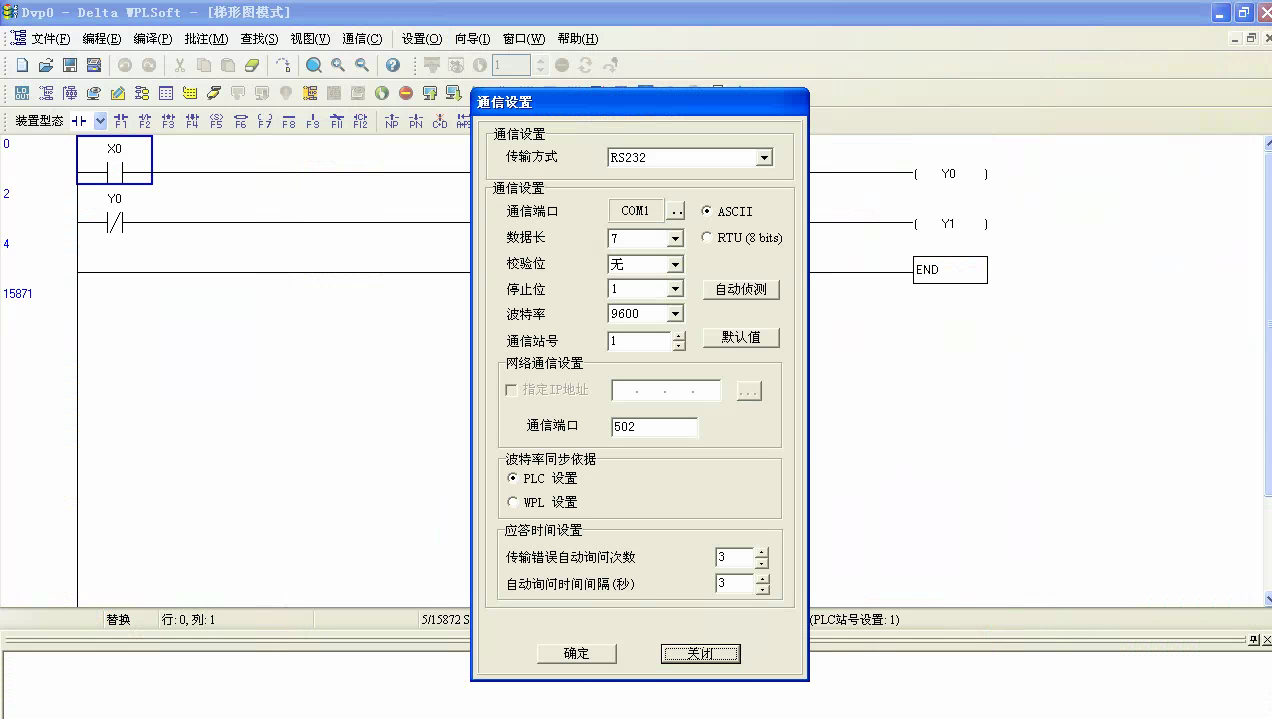

3.2:通信设置页面

设置通信端口为com1.com1为虚拟串口。 设置PLC串口通信参数。

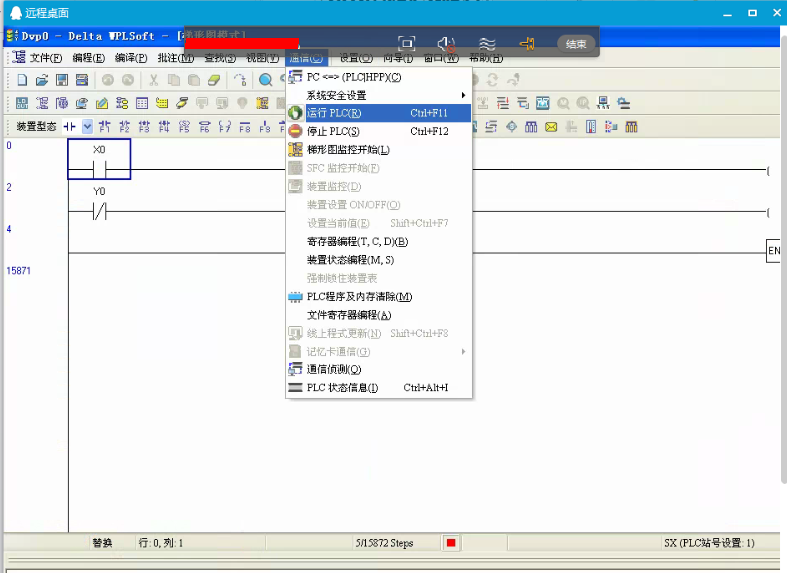

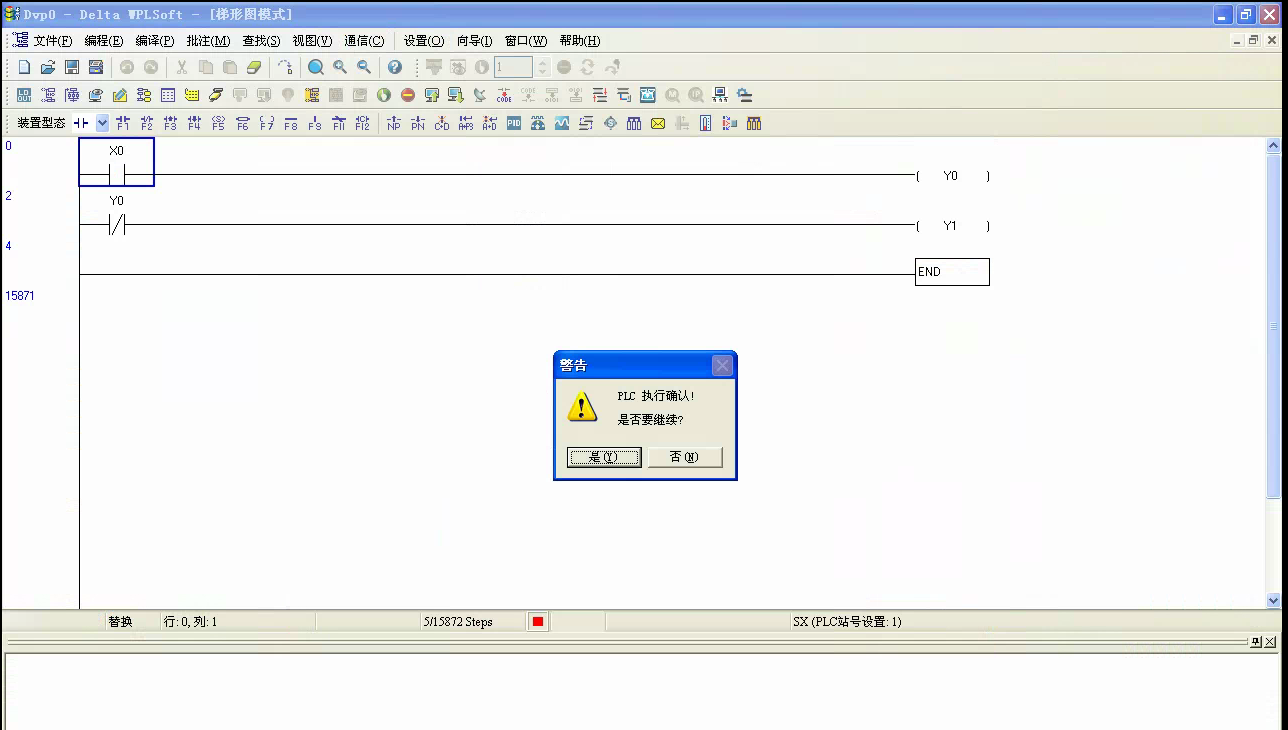

3.3:软件执行运行



4: 外网通信设置

---

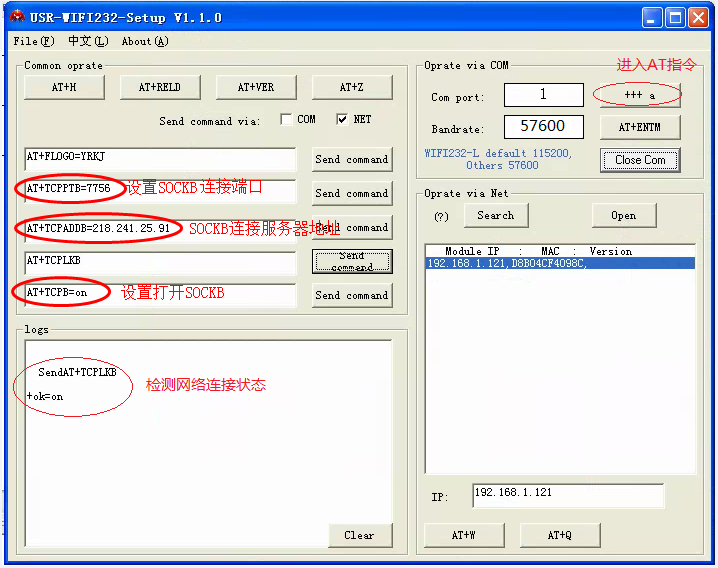

4.1:WiFi模块AT指令设置

• AT+TCPB=on 打开socket B。
• AT+TCPPTB=7756 为远程服务器端口。
• AT+TCPADDB=218.241.25.91. 设置远程服务器的地址。
• AT+Z,重启模块使指令生效
• 生效之后再次进入AT指令发送

AT+TCPLKB.返回on 说明已经连接到服务器。

4.2:服务器设置

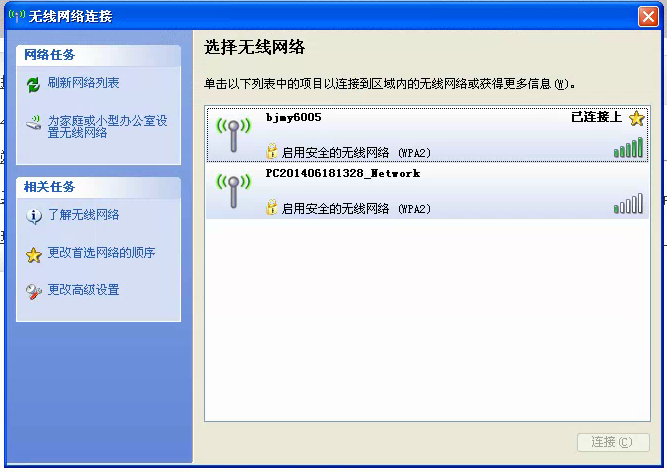

通过远程桌面连接，进入服务器的管理页面：

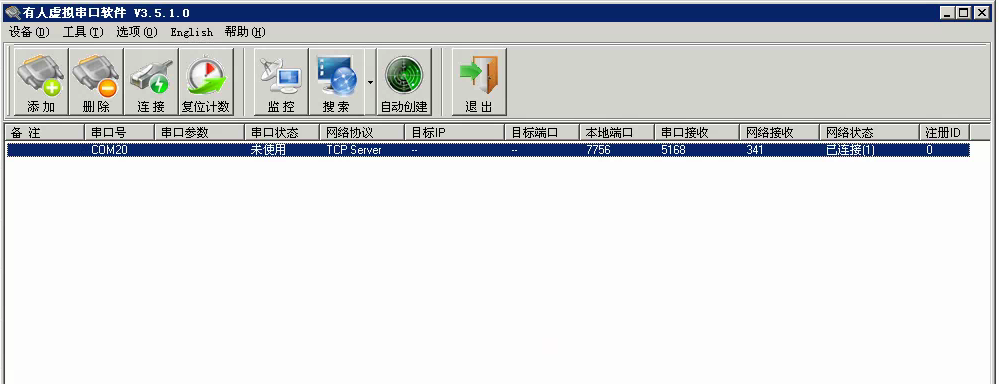

4.3服务器端虚拟串口软件设置

设置软件为TCP server。 监听通信端口7756。

4.4服务器端PLC软件串口设置

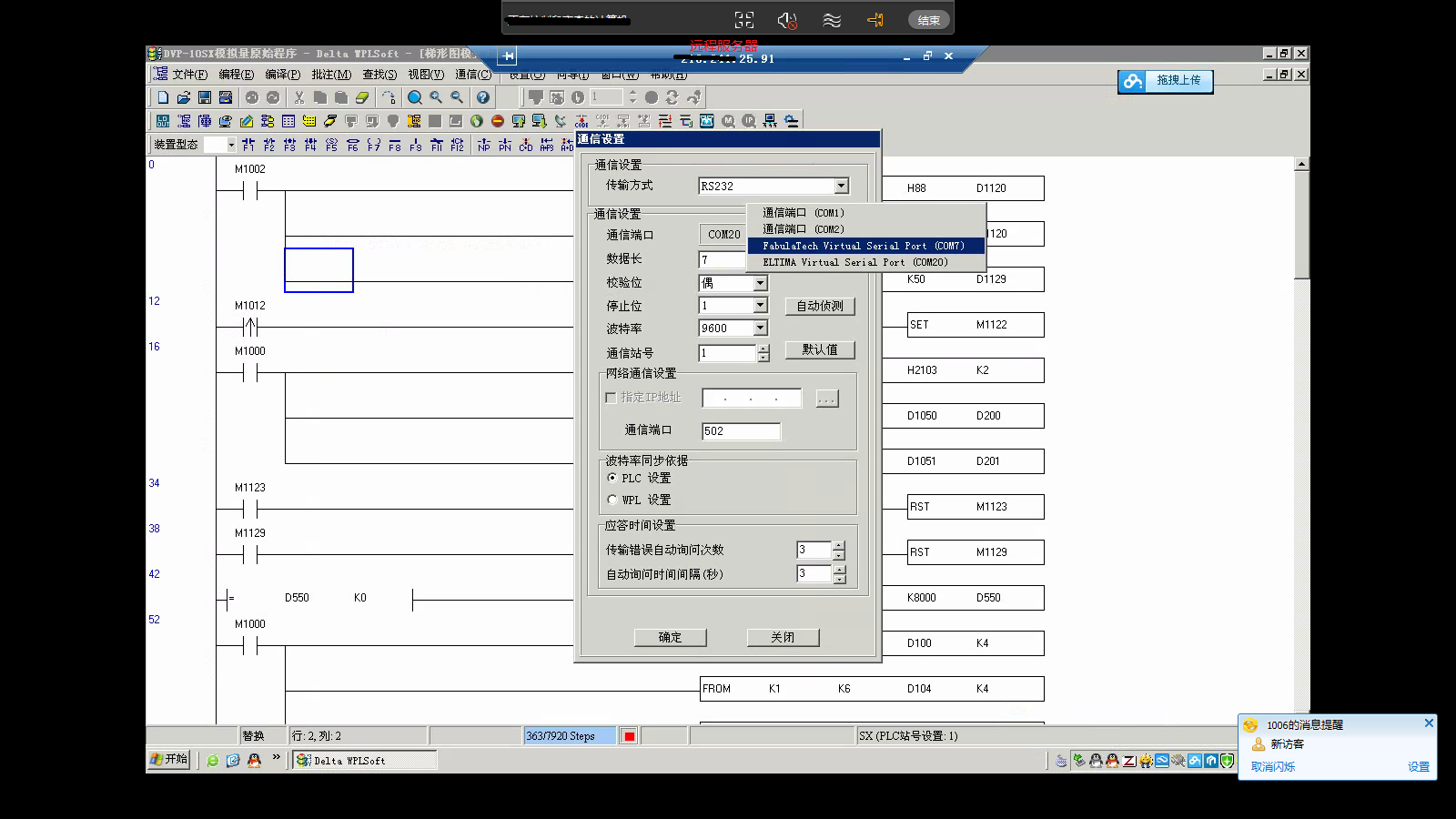

设置PLC软件连接的串口号为虚拟串口软件虚拟的com20，在PLC的通信设置选择通信端口com20.>

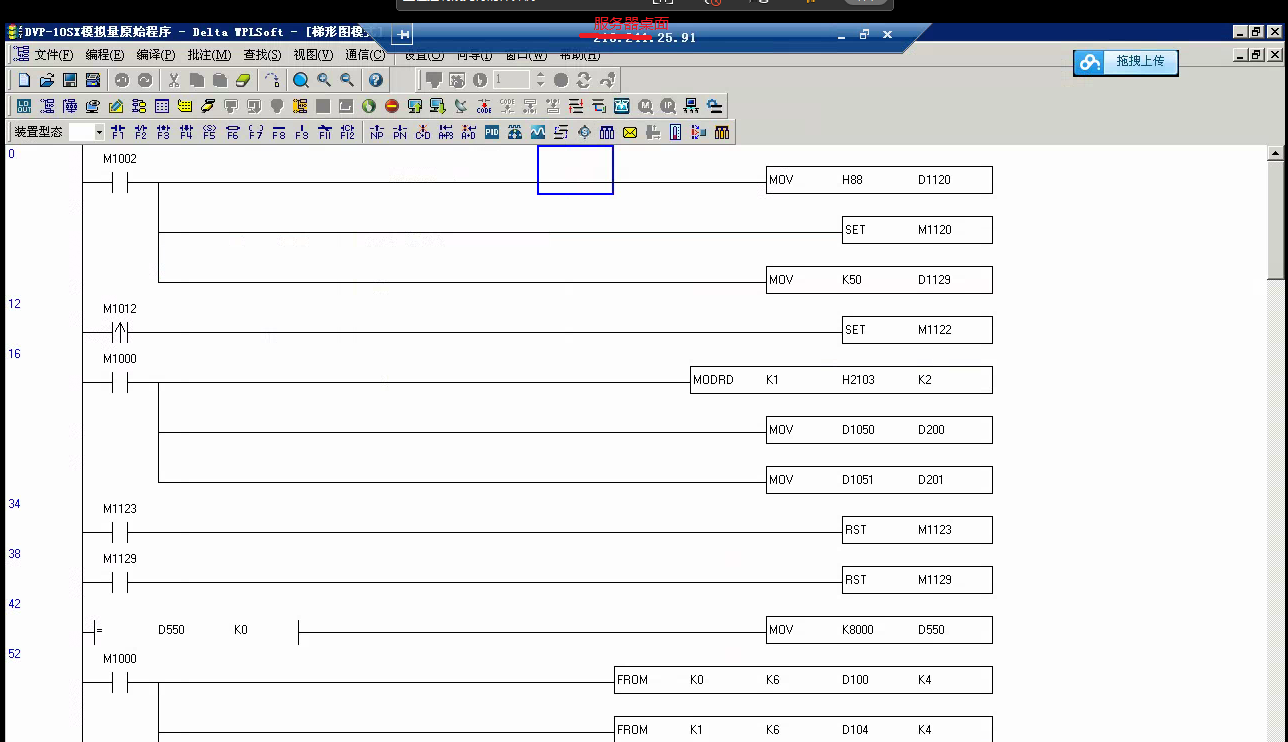

4.5服务器端PLC软件与PLC进行远程通信。
