使用TCP232-401连接485考勤门禁机
1970-01-01
本文档演示的是，模块网线直连电脑时以及模块连接路由器时的通讯方式。
1.硬件
- USR-TCP232-401串口服务器一个
- 门禁考勤机一个（案例中使用的门禁考勤机型号为OTA630）
- PC机一台
2.软件
- USR-TCP232-401串口服务器设置软件，下载链接http://www.usr.cn/Download/90.html
- 有人虚拟串口软件，下载链接http://www.usr.cn/Download/31.html
- 门禁考勤机软件(用户自己提供)

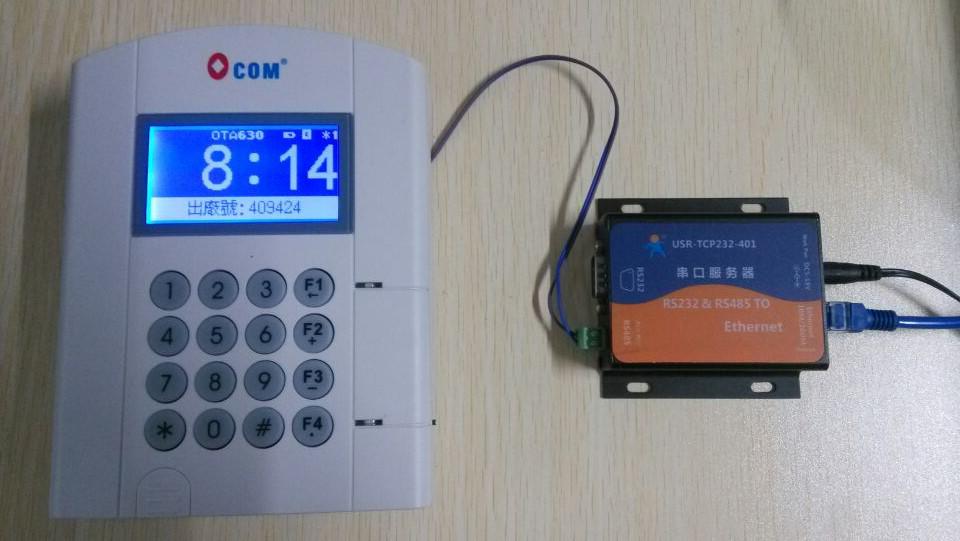

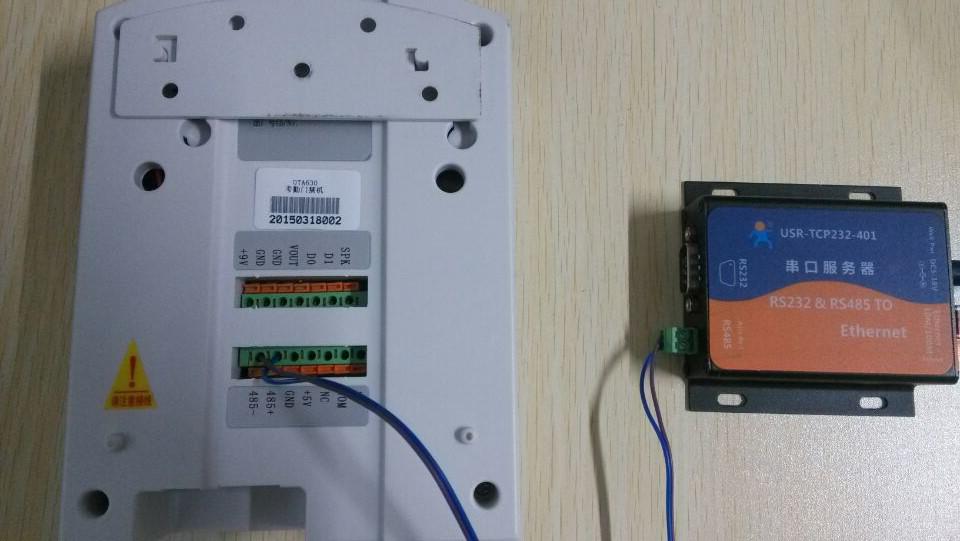

3.硬件连接
4.设置步骤
- 串口服务器网口直连电脑网口时的设置参数

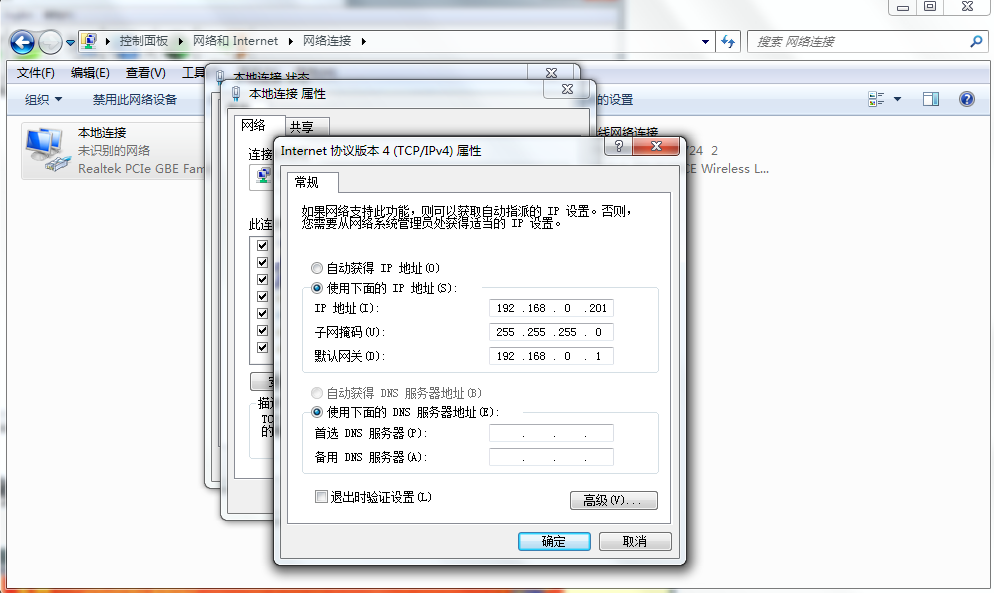

首先将PC的本地连接设置为固定IP

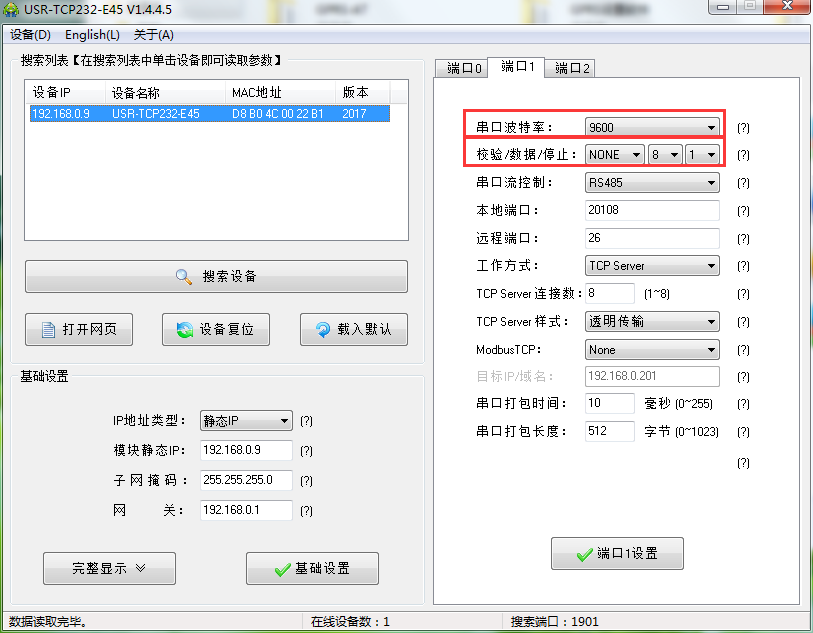

下图为TCP232-401的设置参数，由于门禁考勤机的波特率为9600、校验位NONE数据位8、停止位1，故TCP232-401参数也要和其保持一致。

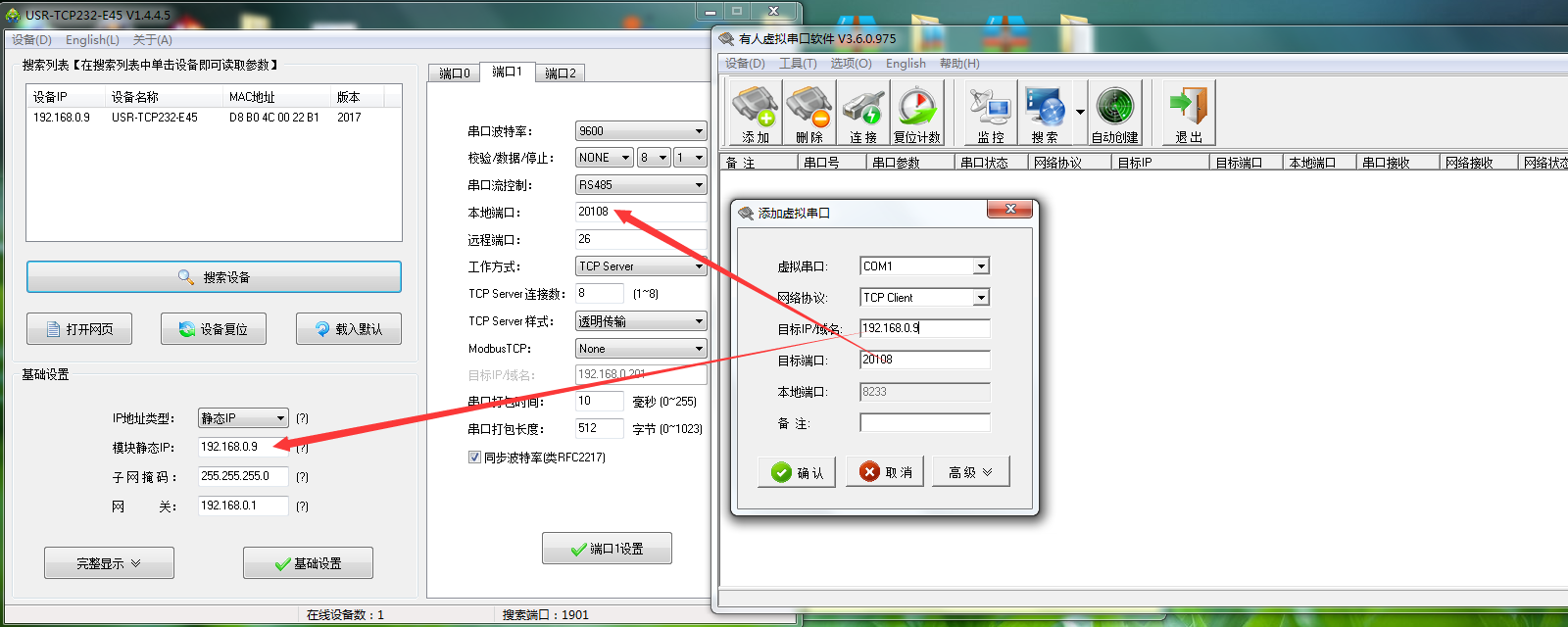

虚拟串口软件设置参数

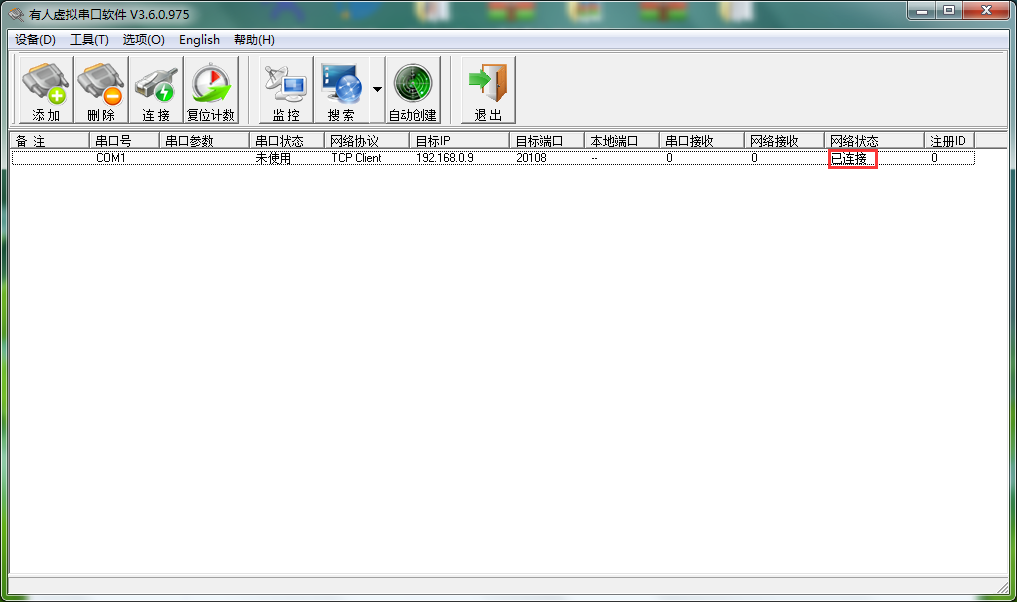

当创建的虚拟串口与串口服务器成功连接上之后，网络状态为已连接。如果状态为监听，请检查之前的设置参数是否有误。

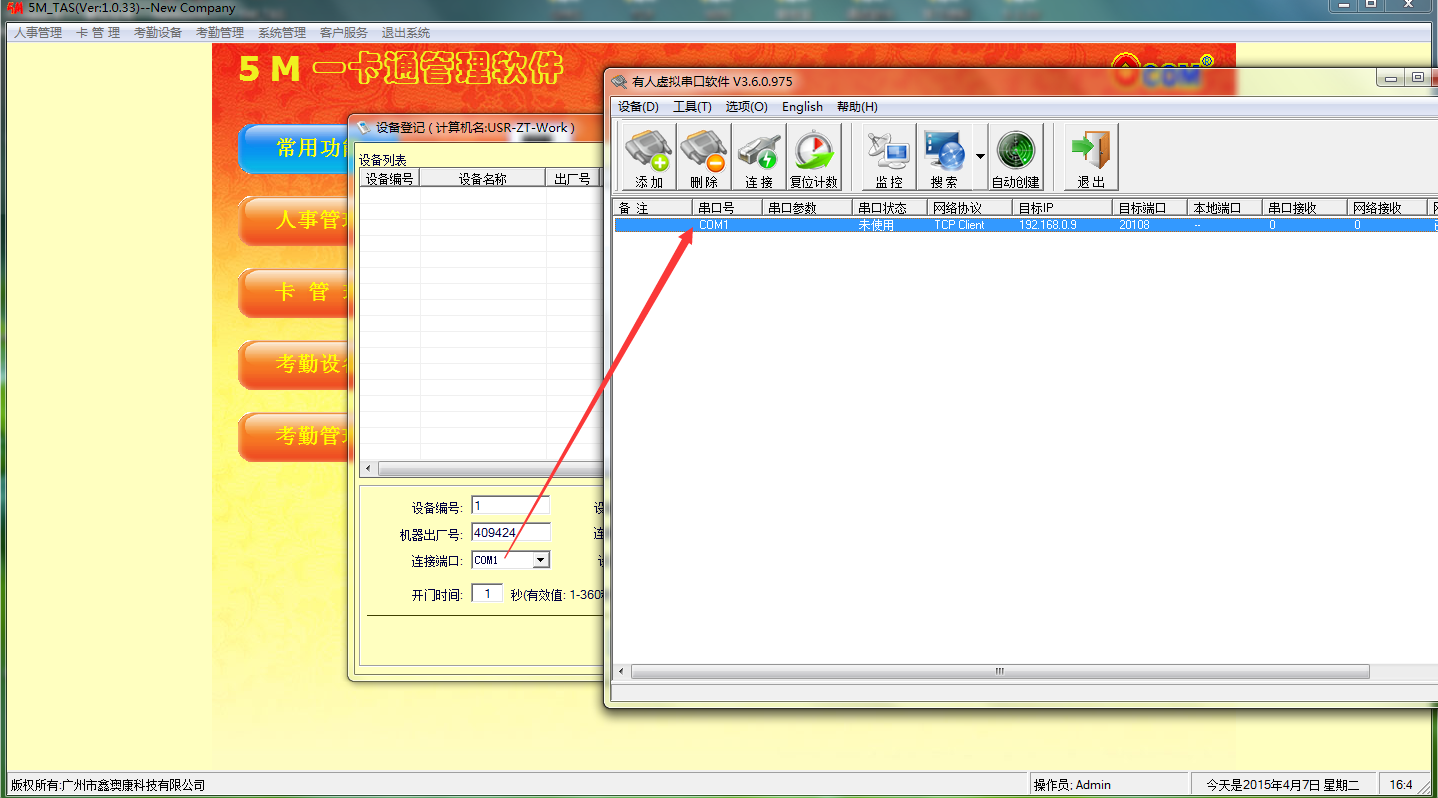

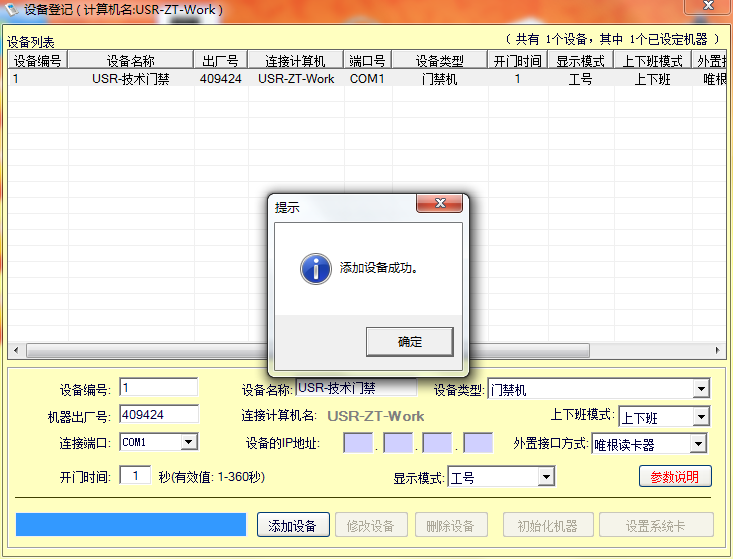

打开门禁考勤机管理软件进行设备登记

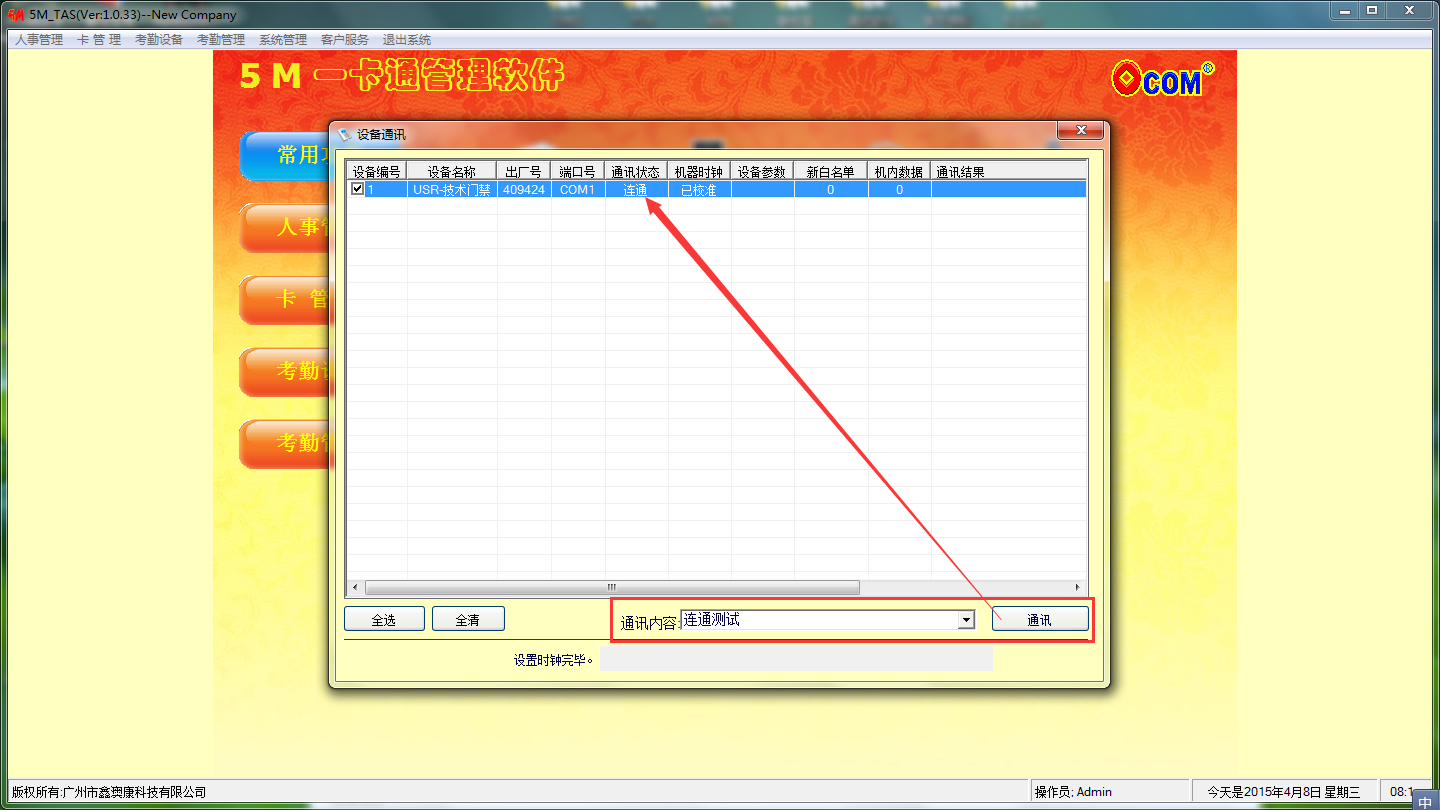

设备登记成功之后选择设备通讯进行连通测试

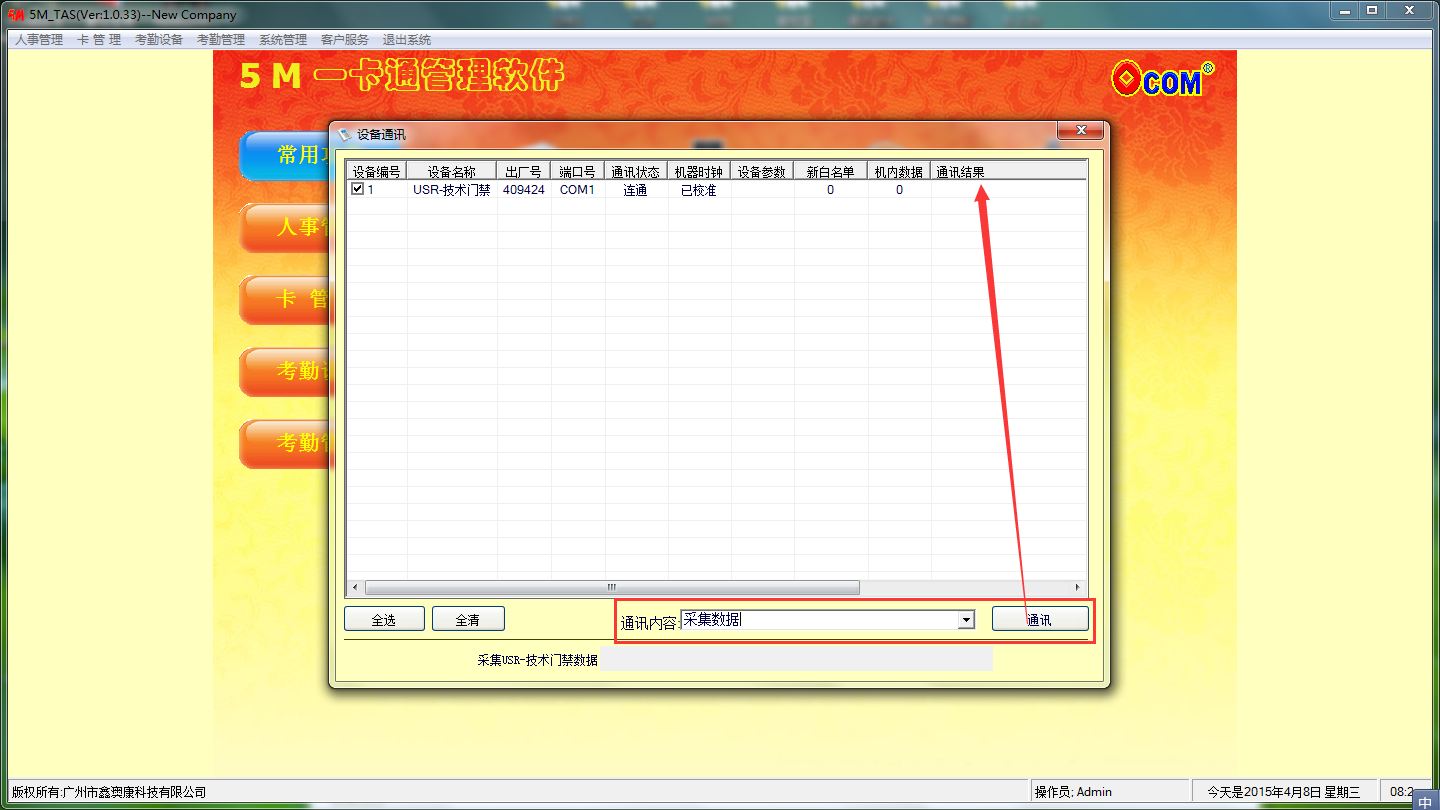

接下来进行数据的采集。

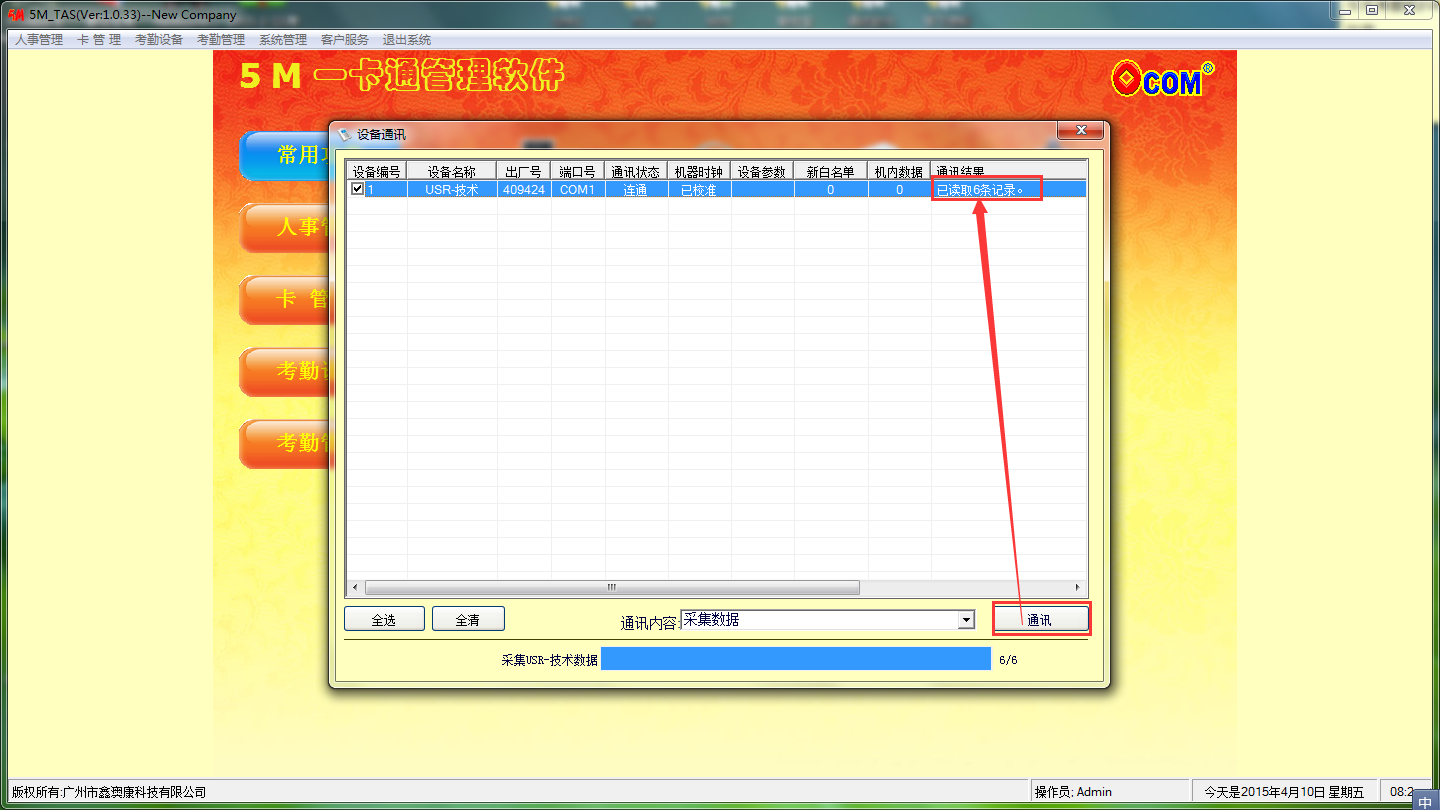

在测试过程中刷了6次卡之后刷卡数据会暂存在考勤门禁机里，点通讯下发查询指令之后会自动收集所采集的刷卡数据并显示出来。

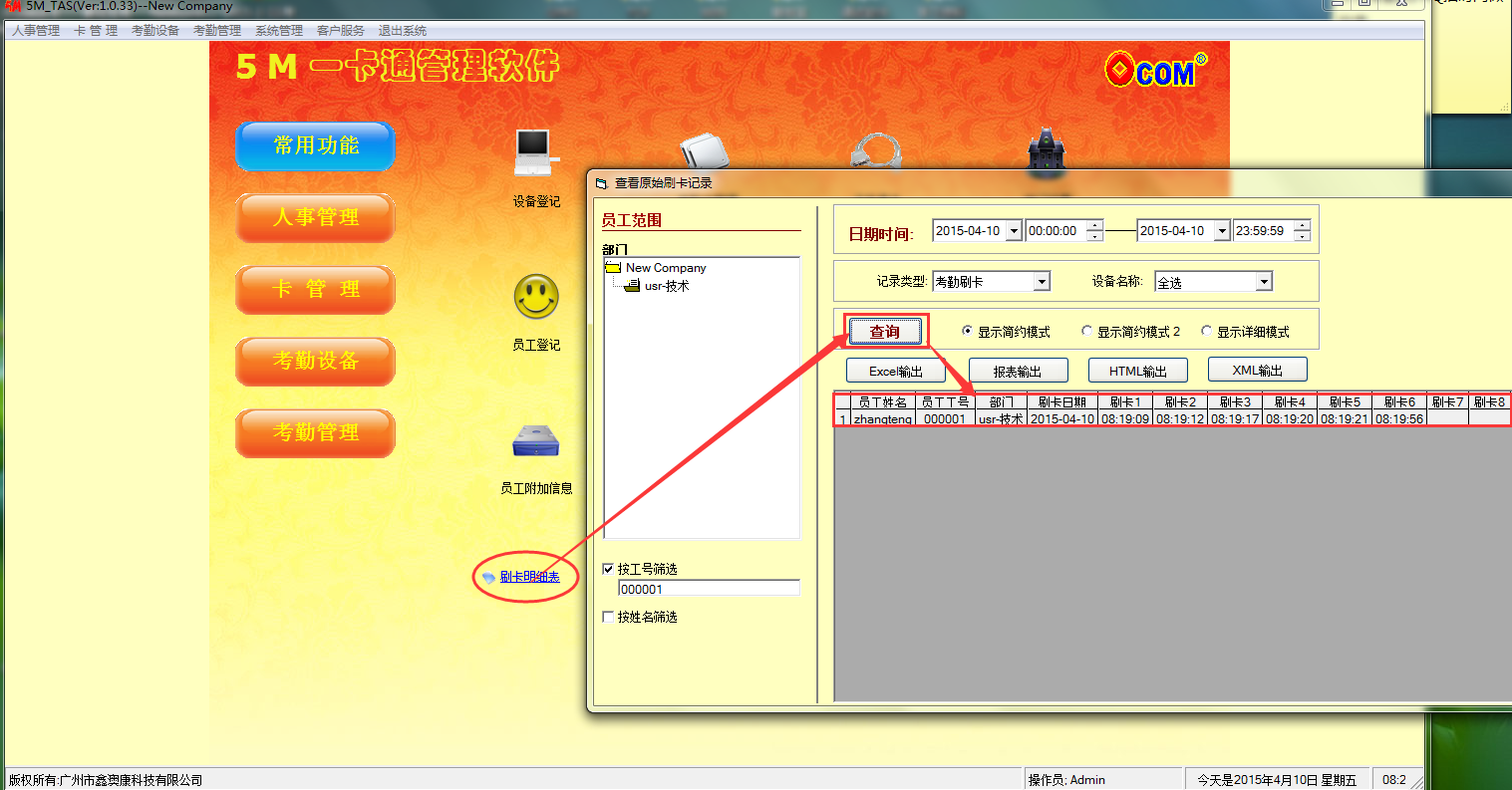

查询到的刷卡明细信息
