TCP232-200与电话交换机通信方式
1970-01-01


注:本文档演示的是使用两个TCP232-200模块网络对发数据,串口接收采集数据方式。

1.TCP232设置软件下载:http://www.usr.cn/Download/28.html

2.硬件接线:串口分别接在电话交换机与电脑串口上,模块网口连接路由器,TCP-200的IP地址要与交换机在同一网段内,给TCP-200所分配的IP不能冲突。

3.参数设置:

做TCP Server 的模块设置方式:设置为TCP Server 工作方式。模块自身端口为20108.

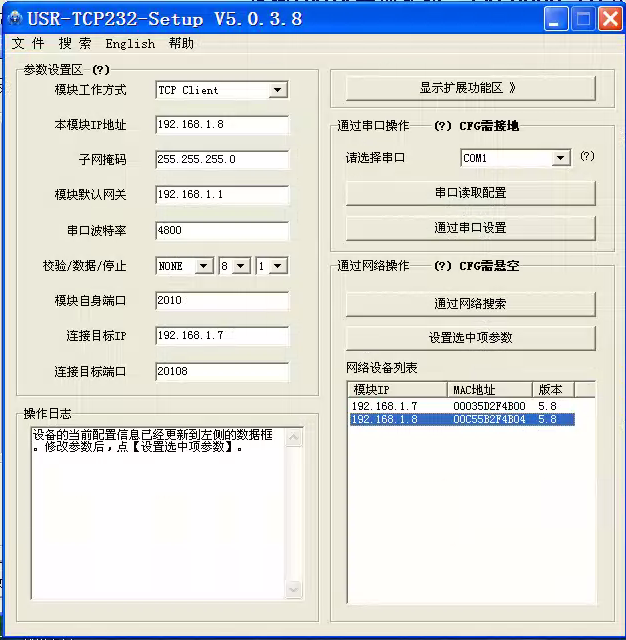

做TCP Client的模块设置:设置为 TCP client 工作方式, 由于做TCP server 的模块的地址和端口为192.168.1.7、 20108。模块连接的目标IP和端口设置为TCP server模块的IP和自身端口。

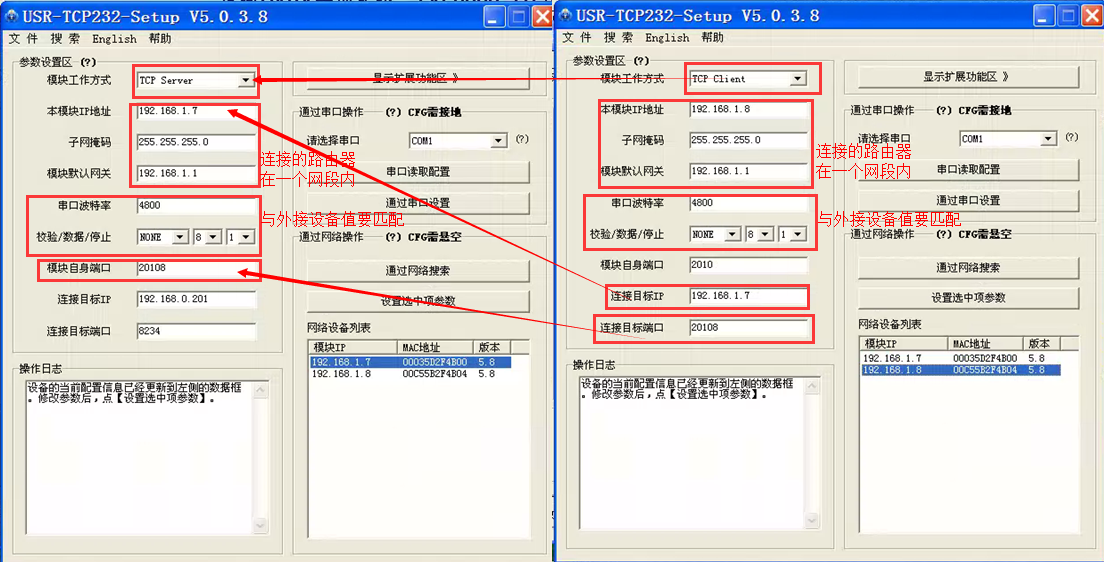

TCP Server与TCP Client连接示意图

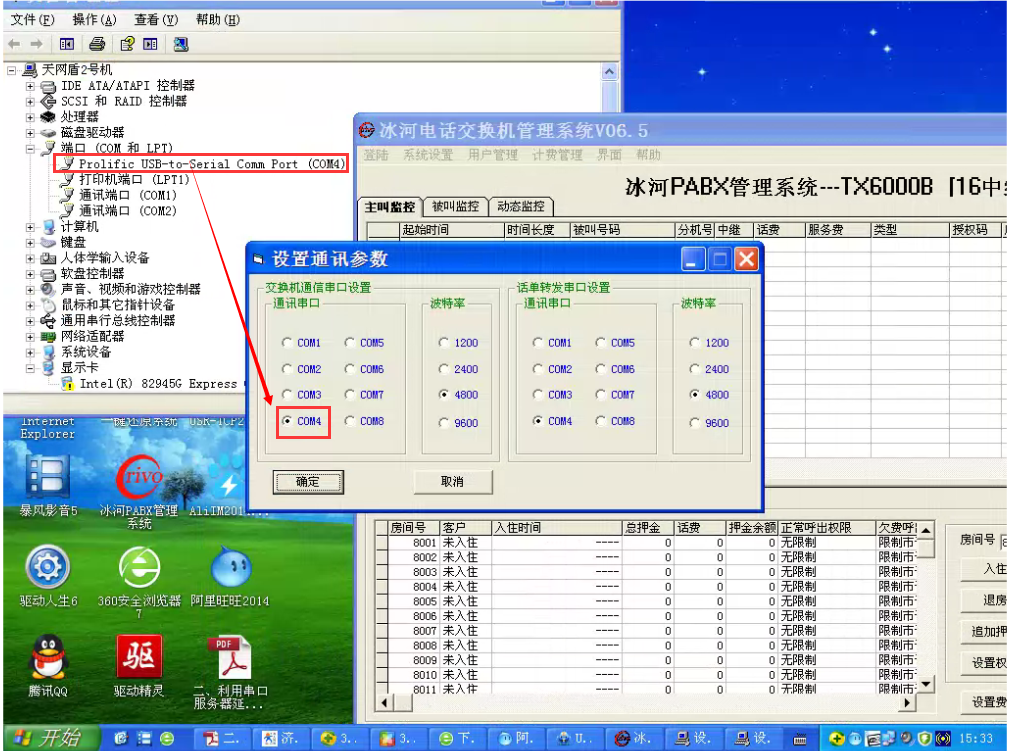

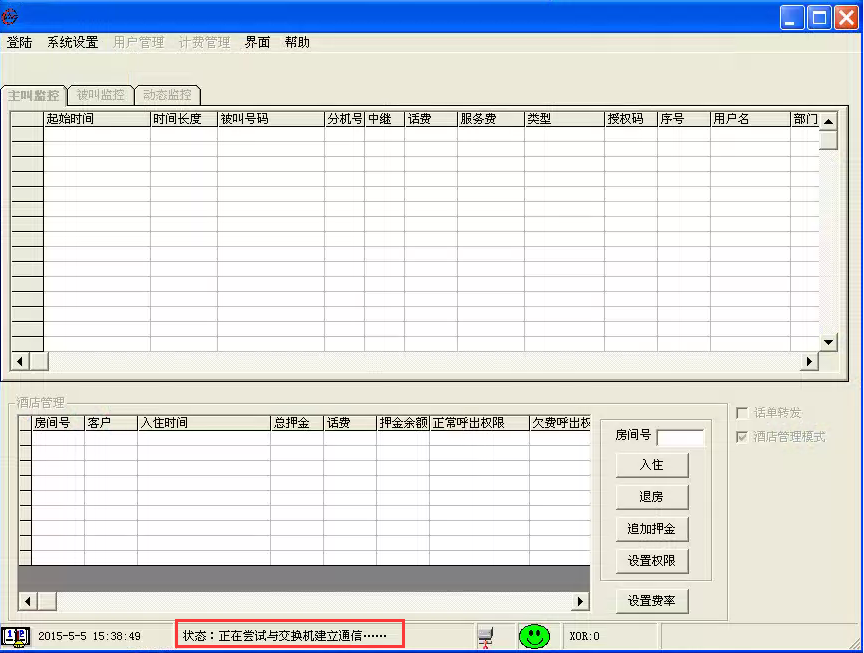

TCP-200接在电脑Com口上,打开电话交换机上位机软件,连接本地Com口。

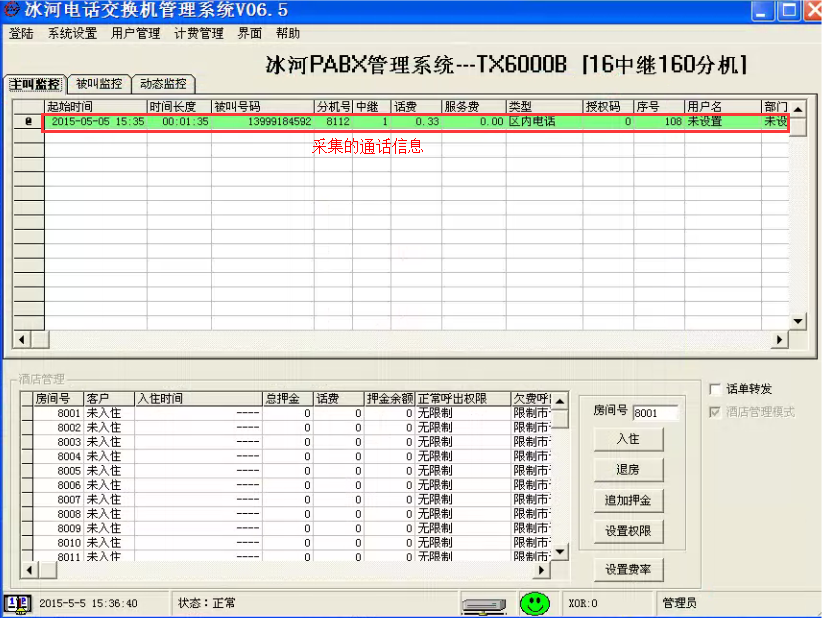

采集到的通话信息。
