温室大棚环境监测系统方案
1970-01-01


系统拓扑

拓扑说明:

采用有人GPRS/4G产品组网:免去温室因覆盖面积大、环境复杂、美观要求所带来的工程施工成本,具备低功耗及超强抗干扰、穿透能力、适用于大面积、远距离通讯。

一体化高度集成设计:可同时监测温度、湿度、光照度、土壤湿度、土壤温度、土壤电导率、co2等环境因子,易于布点,安装简单,维护升级方便。

随时掌握环境气候变化信息,为管理人员提供信息统计,并上传到远端有人透传云中心。

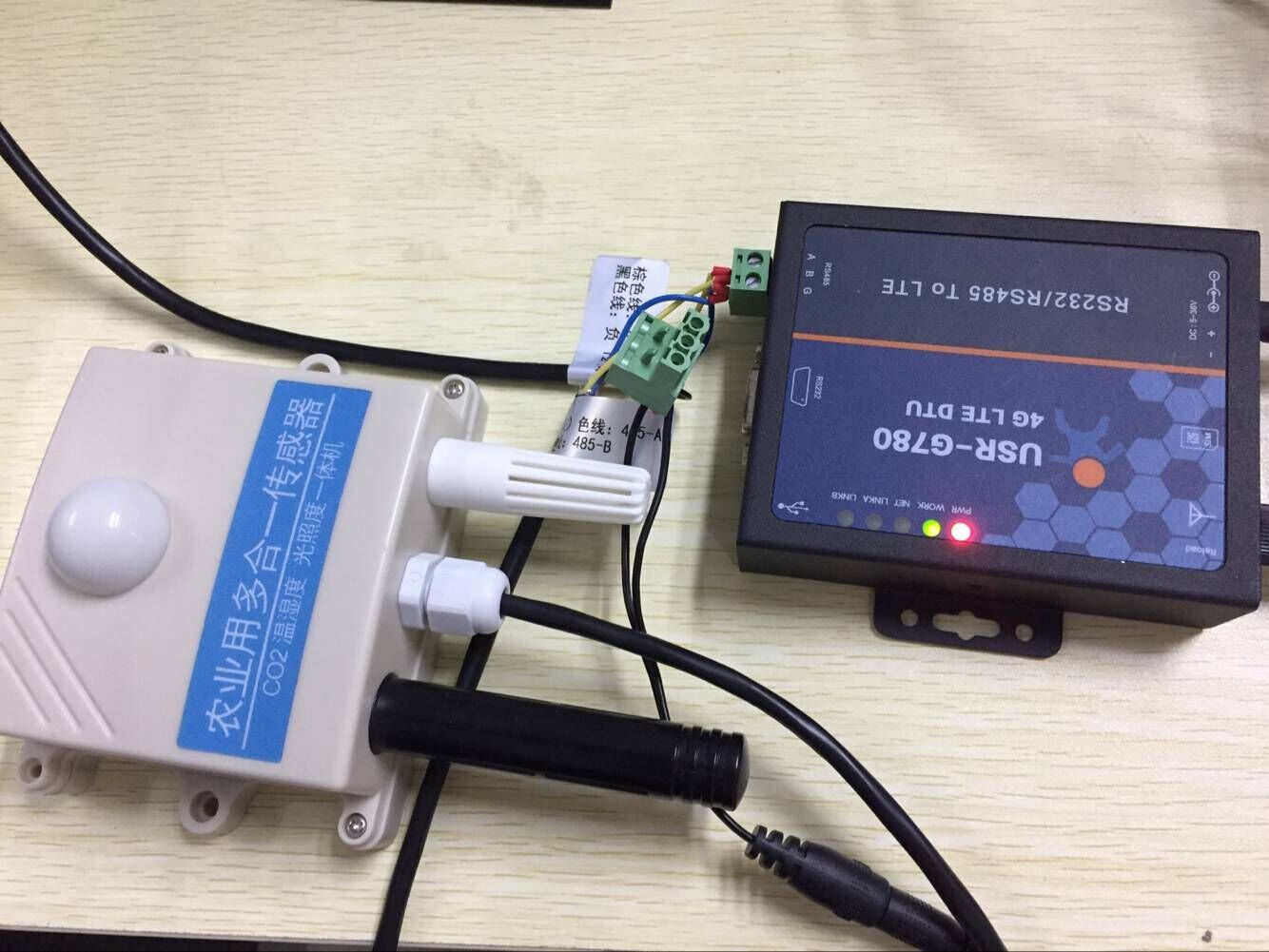

实际测试链接图:

透传云设置

1 注册透传云,http://console.usr.cn/


2 新增模板,数据点
   2.1模板说明:模板应用就是数据采集的一个组,可以在模板内添加不同的寄存器来实现采集不同设备的数据。
   2.2 数据点说明:数据点就是根据modbus从机设备不同的寄存器来显示不同的数据,实现解析的目的。
2.3 寄存器地址说明:与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1。。
如:
   功能码03或06,起始地址0000,则填:40001;
   功能码04,起始地址0001,则填:30002;
   功能码01或05,起始地址0002,则填:00003;
   功能码02,起始地址0003,则填:10004。


3 新增设备
            设备管理→添加设备→设备名称→通讯协议→采集频率→增加从机→保存
  a 通信协议说明:透传云目前只支持modbus,DL/T645协议的云端组态,本案例测试的传感器为modbus协议,选择modbus就可以了。
  b 采集频率说明:目前最快支持一分钟采集一次,最大15天一次,不同的采集频率收费也是不一样的,具体可以参考:http://cloud.usr.cn/SFGZ.html
  c 从机说明:新建的modbus RTU设备需要新增modbus 从机才能正常发送采集指令,一个modbus RTU设备可以扩展多个从机,需要注意从机地址不能一样。
  d 关联模板说明:设备需要关联对应的模板才能采集到相应的modbus设备数据。


4 报警设置
    可以在透传云内添加报警触发器,当参数超过设置的值就发送报警信息给对应的微信账号,邮件或者短信。
    a 微信报警说明:需要关联有人物联网微信公众号绑定设备才能实现推送功能。
    b 邮件报警说明:报警信息是推送给账号绑定的邮箱。
    c 短信报警需要在报警联系人内关联联系人的手机号码。


5  DTU设置


5 透传云采集数据
   监控中心内列表展示可以看到设备的数据,也可以在关联的微信小程序内查看具体信息。

微信小程序:工业物联网监控平台
测试传感器,购买链接:https://zhizesm.tmall.com/index.htm?spm=a220o.1000855.w5002-2631402129.2.af295a91uvUJkJ
