边缘计算DTU实现云端组态监控方案

2020-11-04

分享到:
{}

  边缘计算DTU如何实现云端组态监控呢?下有详细讲解。

  实现功能:远程监视和控制串口Modbus RTU设备;手机端和电脑端可以随时随地查看组态图;有异常马上推送报警信息,数据上云实现大数据分析和定位查看。



边缘计算DTU实现云端组态监控方案

  适用范围:智慧工厂、智慧农业

  适用设备:标准modbusRTU协议串口终端设备

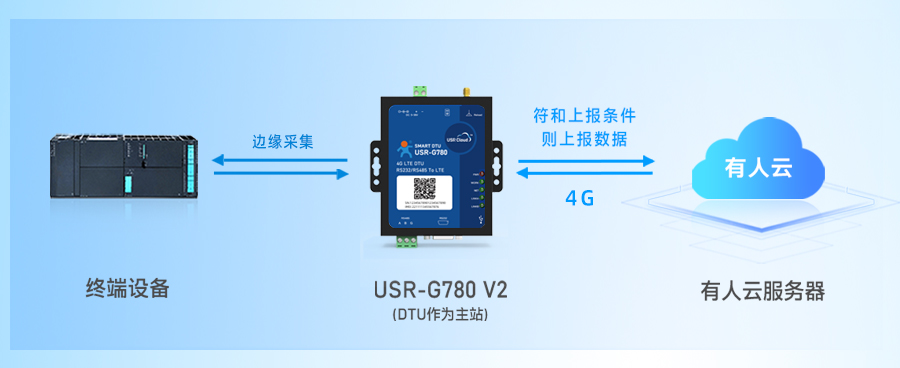

  工作原理:内置ModbbusRTU协议,由设备进行数据采集并解析,然后按照约定的规则统一上报给云端,云端做存储或者展示。

  具体步骤:

  1、使用的设备名称是USR-G780 V2

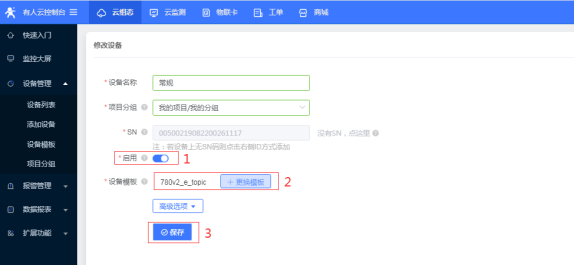

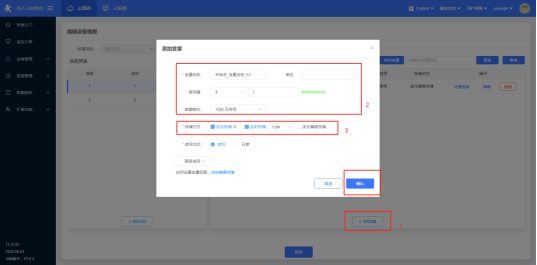

  2、登录有人云组态平台,在设备管理界面添加设备,设备IMEI和SN编号唯一,可以在设备背面标签查看。点击下一步,选择相应的模板,点击保存;完善从机信息和从机数据点(要采集的PLC或终端设备的寄存器地址)。








  3、将可联网的sim卡正确安装到设置好串口参数的G780V2中,串口链接终端设备,并给设备供电,待设备net指示灯和linkA指示灯状态正常后,云端可看到设备上线。

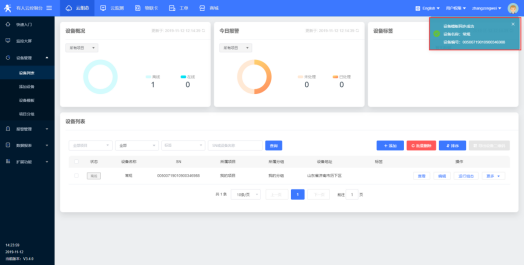

  4、等待几秒钟,等待设备和云端模板同步成功后,设备就会通过串口进行数据采集。可以在云端看到数据点数据更新和组态画面。
