NB-IoT是低速率业务市场的新兴技术,支持低功耗设备在广域网的蜂窝数据连接。待机时间长、实现对网络连接要求较高设备的高效连接。相较于传统2G网络具有覆盖广、连接多、速率低、功耗低、架构优等特点。同时还能提供非常全面的室内蜂窝数据连接覆盖。
运营商层面,中国移动、中国联通以及沃达丰、德国电信、阿联酋电信、意大利电信、AT&T等全球顶尖运营商皆就NB-IoT发布了各自的发展计划,并展开试点。
高覆盖率 强链接
终端接入数是GSM的50-100倍
网络覆盖范围比GSM增强20dBm,覆盖面积扩大100倍。

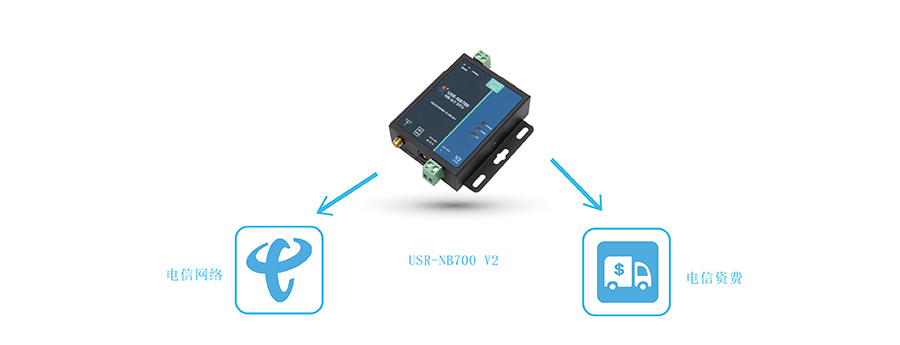

运营商网络
山东电信的NB-IoT网络已达到99.9%的覆盖率
其他省份地区,也陆续启用NB-IoT网络。

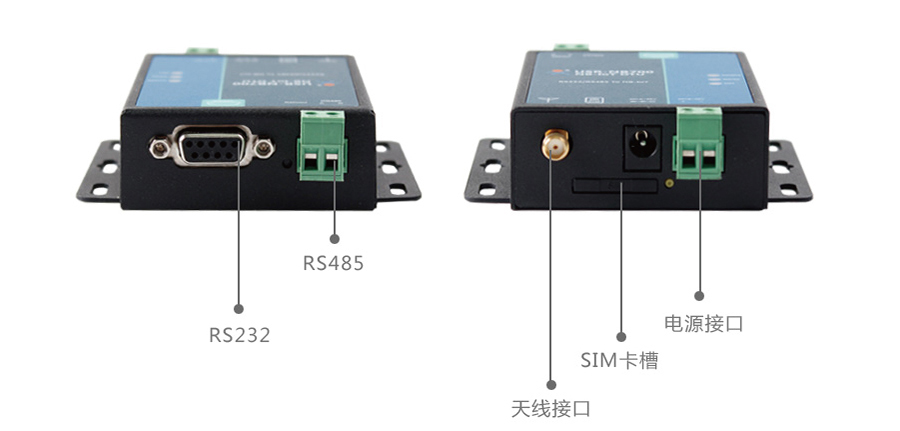

产品结构

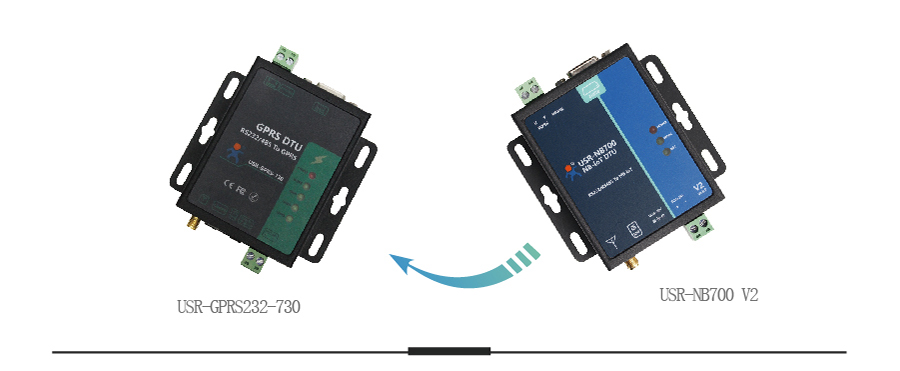

无缝切换
与GPRS DTU无缝切换
无需考虑切换成本 更强市场适用性

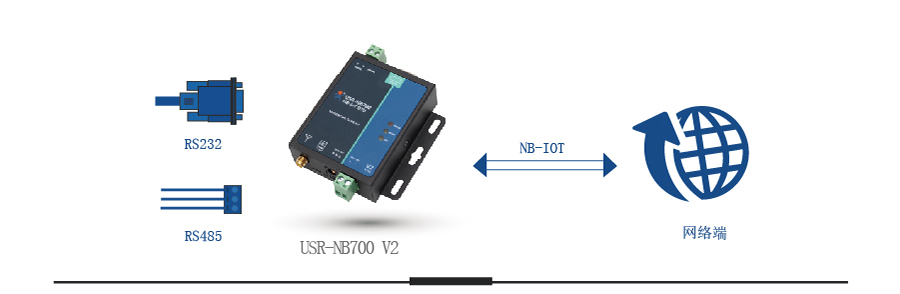

强大的串口

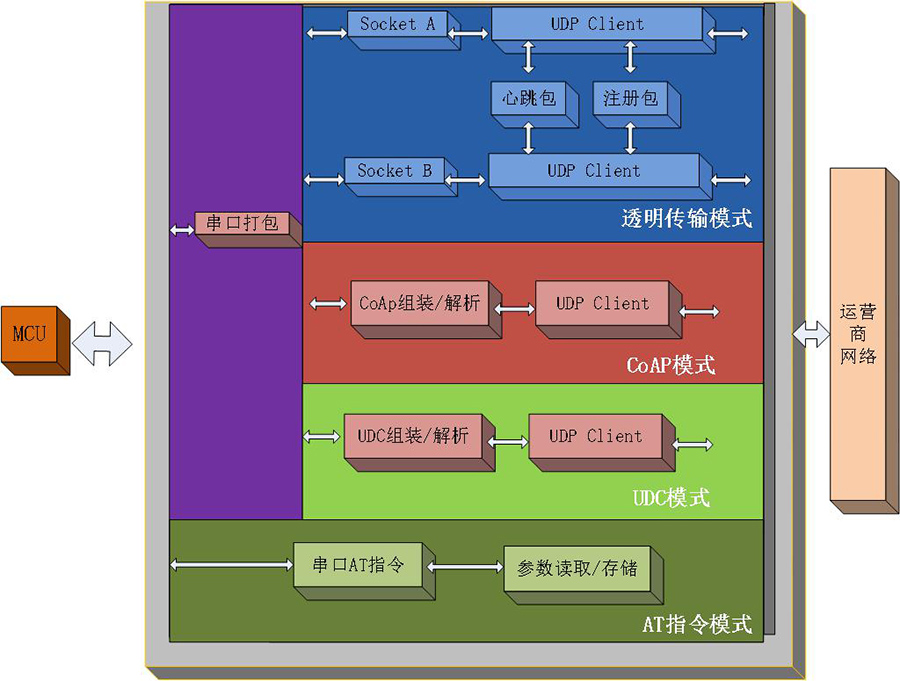

工作模式
网络透传
DTU与网络端双向透明传输,仅支持UDP协议。

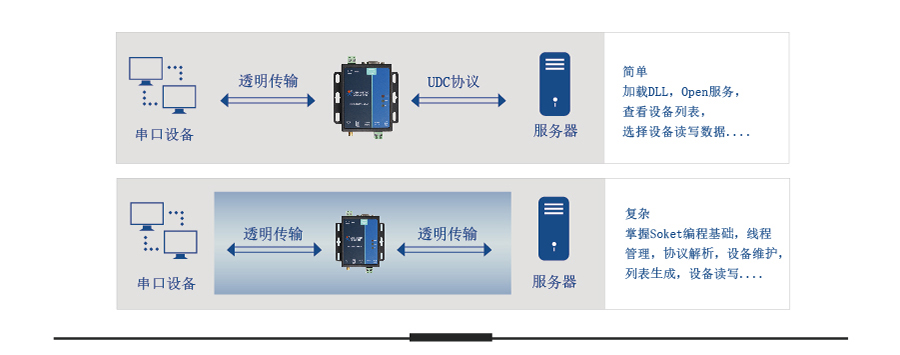

UDC协议
提供了服务器端二次开发包,用户掌握设备的上线情况和数据传输,既方便了用户开发, 也提高了服务器端的统一性,稳定性和可靠性。

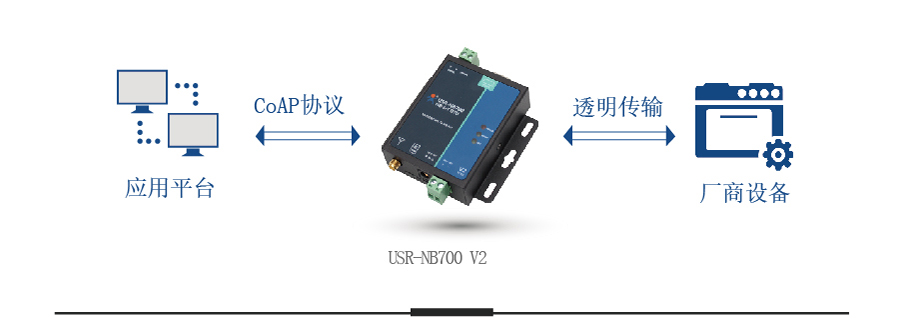

CoAP模式
用户的终端设备,可以通过本设备发送请求数据到指定的 CoAP 服务器,
然后设备接收来自 CoAP 服务器的数据,对数据进行解析并将结果发至串口设备。

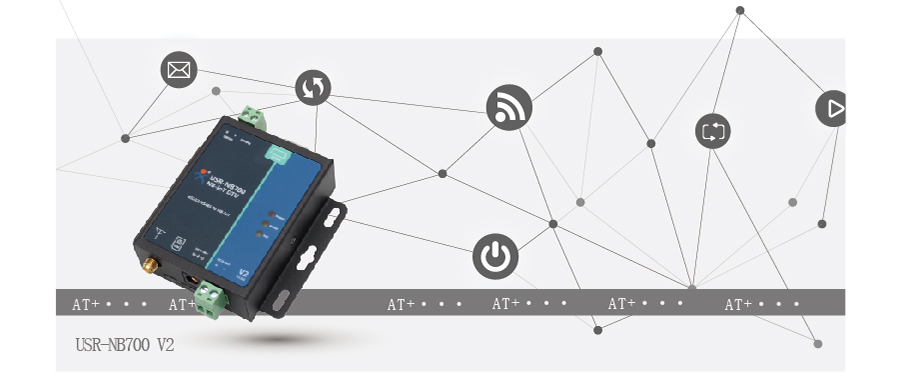

AT指令
支持串口AT指令查询和设置参数。
特色功能

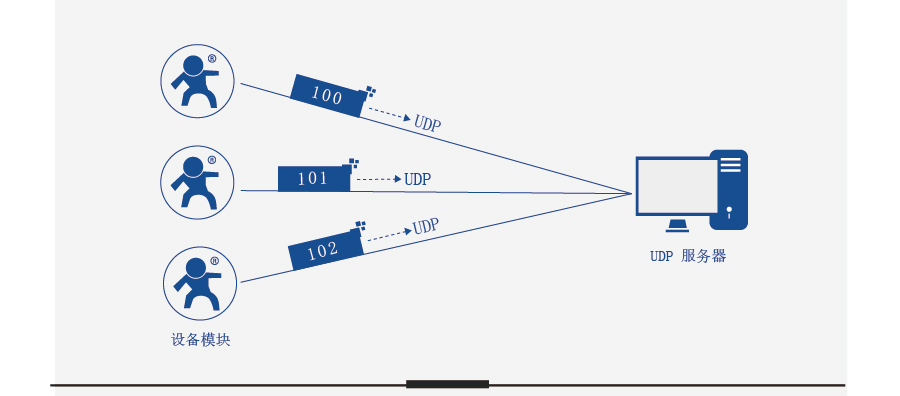

注册包机制
NB700 V2作为UDP Client时,建立链接后自动发送预定的注册包做标识。注册包数据可以是 IMEI码和自定义注册数据
心跳包机制
NB700 V2支持网络心跳包和串口心跳包。
网络心跳包通知服务器处于活跃状态,通过不断发送心 跳包保持与服务器的正常连接。
串口心跳包通知串口设备处于活跃状态,主动抓取不能主动推送 的传感器数据。

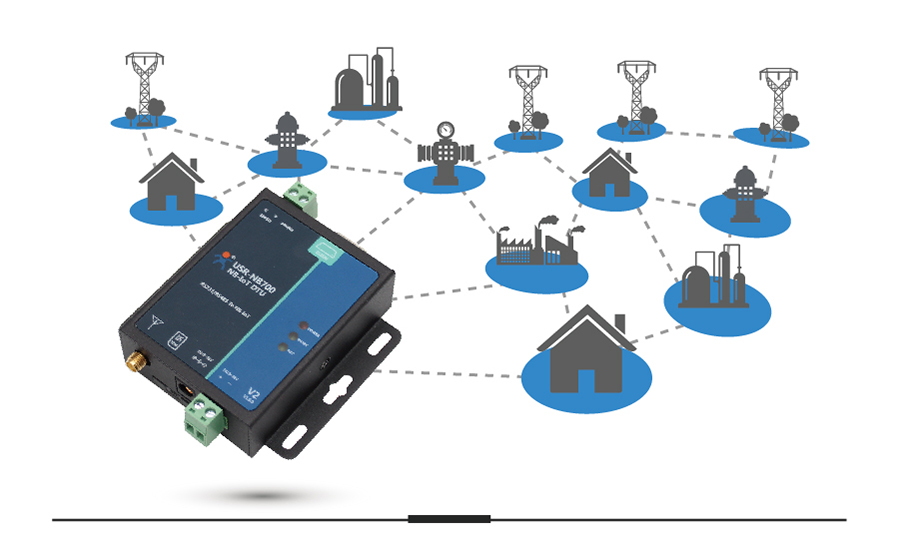

应用领域

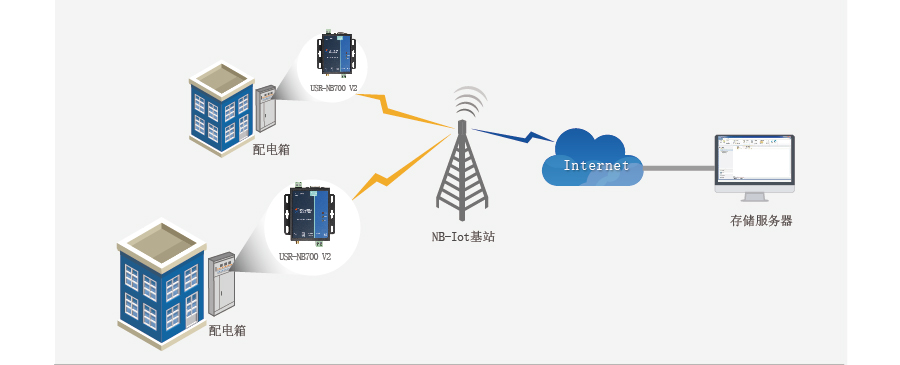

智能电力数据采集解决方案

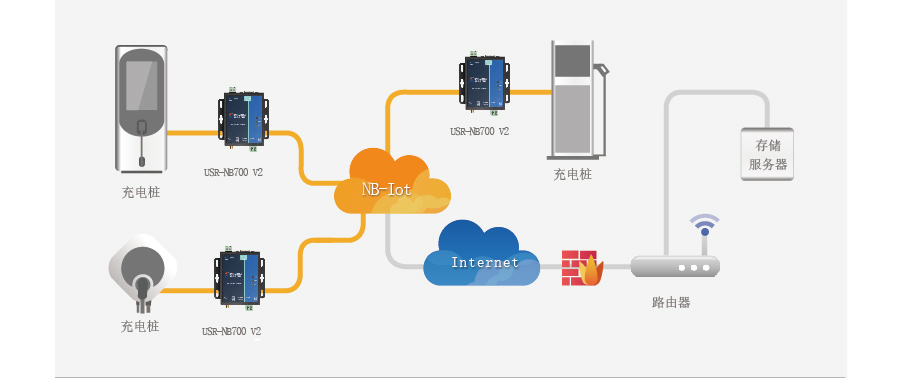

充电桩数据实时传输解决方案

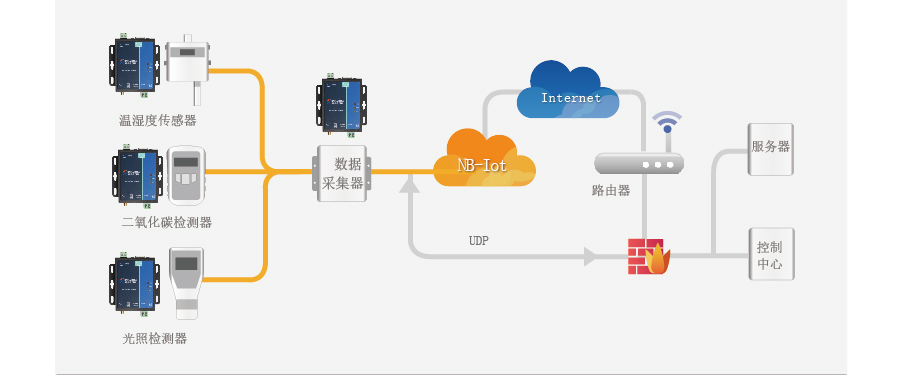

农业物联网环境监测解决方案

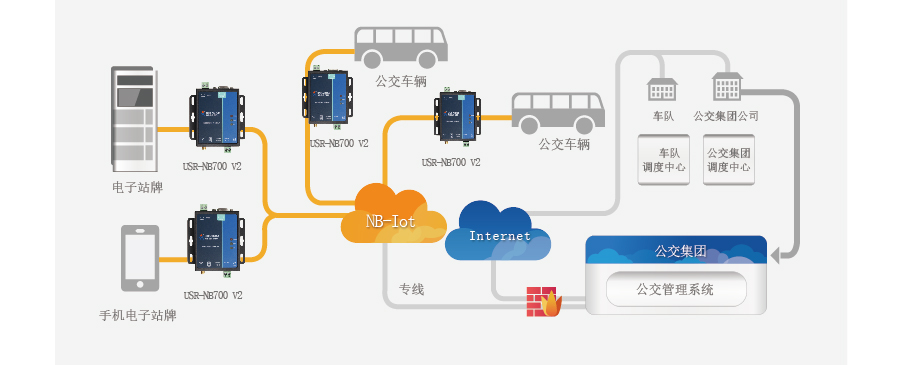

城市公交实时数据采集解决方案
NB-IoT是低速率业务市场的新兴技术,支持低功耗设备在广域网的蜂窝数据连接。待机时间长、实现对网络连接要求较高设备的高效连接。相较于传统2G网络具有覆盖广、连接多、速率低、功耗低、架构优等特点。同时还能提供非常全面的室内蜂窝数据连接覆盖。
运营商层面,中国移动、中国联通以及沃达丰、德国电信、阿联酋电信、意大利电信、AT&T等全球顶尖运营商皆就NB-IoT发布了各自的发展计划,并展开试点。
高覆盖率 强链接
终端接入数是GSM的50-100倍
网络覆盖范围比GSM增强20dBm,覆盖面积扩大100倍。
运营商网络
山东电信的NB-IoT网络已达到99.9%的覆盖率
其他省份地区,也陆续启用NB-IoT网络。
产品结构
无缝切换
与GPRS DTU无缝切换
无需考虑切换成本 更强市场适用性
强大的串口
工作模式
网络透传
DTU与网络端双向透明传输,仅支持UDP协议。
UDC协议
提供了服务器端二次开发包,用户掌握设备的上线情况和数据传输,既方便了用户开发, 也提高了服务器端的统一性,稳定性和可靠性。
CoAP模式
用户的终端设备,可以通过本设备发送请求数据到指定的 CoAP 服务器,
然后设备接收来自 CoAP 服务器的数据,对数据进行解析并将结果发至串口设备。
AT指令
支持串口AT指令查询和设置参数。
特色功能
注册包机制
NB700 V2作为UDP Client时,建立链接后自动发送预定的注册包做标识。注册包数据可以是 IMEI码和自定义注册数据
心跳包机制
NB700 V2支持网络心跳包和串口心跳包。
网络心跳包通知服务器处于活跃状态,通过不断发送心 跳包保持与服务器的正常连接。
串口心跳包通知串口设备处于活跃状态,主动抓取不能主动推送 的传感器数据。
应用领域
智能电力数据采集解决方案
充电桩数据实时传输解决方案
农业物联网环境监测解决方案
城市公交实时数据采集解决方案
项目 |
描述 |
|
产品名称 |
USR-NB700 V2 |
实现串口到网络的双向数据透明传输 |
电源 |
工作电压 |
DC5~36V |
工作电流 |
0.3A(12V) |
|
串口波特率 |
TTL |
4800~230400bps |
SIM卡电压 |
电压值 |
自动识别1.8V和3V |
天线接口 |
SMA座 |
SMA天线接口 |
外形尺寸 |
尺寸(毫米) |
长*宽*高=82.5mm×86mm×25mm(含侧耳宽度) |
重量(克) |
120g |
|
温度范围 |
工作温度范围 ① |
-35°C〜+ 75°C |
扩展工作温度范围 ② |
-40°C〜+ 85°C |
|
存储温度 |
-40℃~ +125℃ |
|
湿度范围 |
工作湿度 |
5%~95%(无凝露) |
存储湿度 |
5%~95%(无凝露) |
|
功耗 |
峰值功耗 |
0.15A@12V |
休眠功耗 |
10mA@12V |
|
可靠性 |
电源 |
电源防反接 |
认证 |
申请中 |
|
标准频段
|
USR-NB700 V2-B5 |
Band 5(850MHz) |
软件功能 |
工作模式 |
透明传输模式,CoAP模式,UDC模式 |
设置命令 |
AT+命令结构 |
|
网络协议 |
UDP/CoAP/UDC |
|
UDP Client |
2 |
|
用户配置 |
串口AT命令 |
|
客户应用软件 |
支持客户定制应用软件 |
|
简单透传方式 |
UDP Client |
|
注册包数据 |
自定义注册包/IMEI注册包 |
|
心跳数据包 |
支持 |
|
低功耗模式 |
支持 |
|
发货配件 |
12V电源,公对母串口线,2G吸盘天线 |
