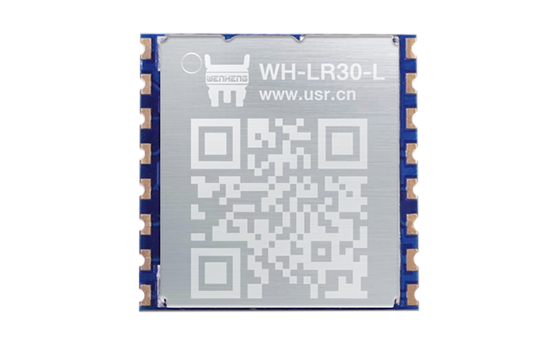

参数 |
取值 |
射频芯片 |
LR30-L:SX1278 |
LR30-H:SX1276 |
|

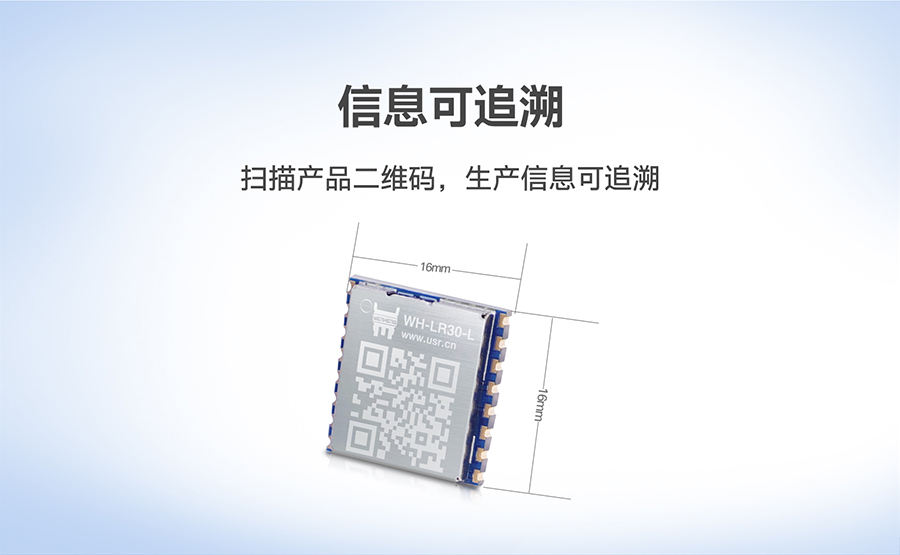

模块尺寸 |
16*16*2mm |
模块重量 |
3g |
工作频段 |
LR30-L:169Mhz~525Mhz |
LR30-H:803Mhz~1020Mhz |
|
生产工艺 |
无铅工艺,机贴 |
接口方式 |
SPI |
供电电压 |
DC 1.8~3.6V |
通信电平 |
0.7VCC~3.6V |
实测距离 |
3500m |
发射功率 |
最大20dBm |
空中速率 |
0.123k ~37.5Kbps |

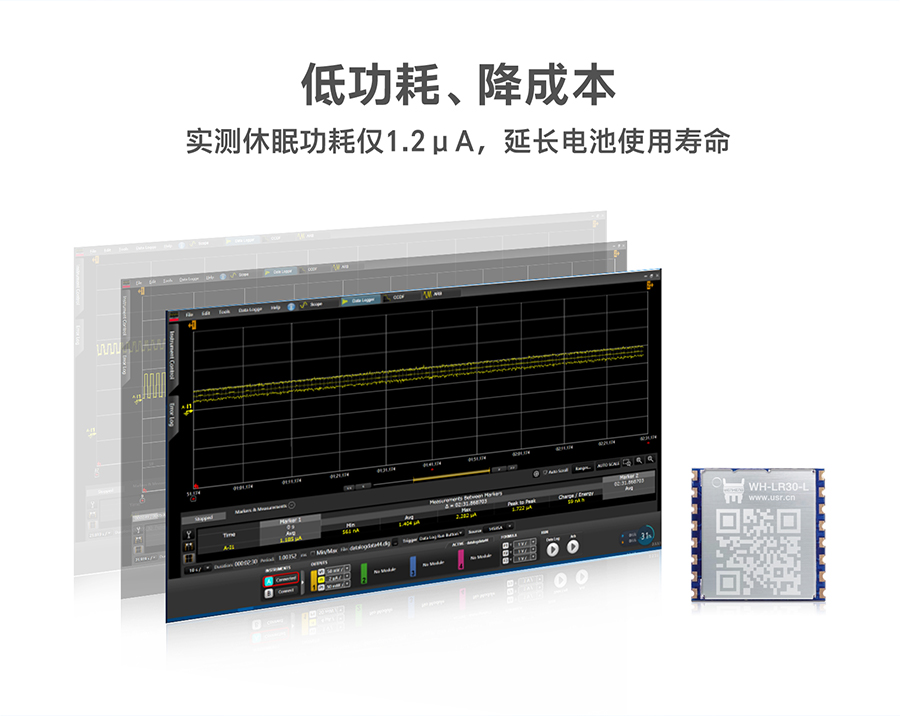

关断电流 |
0.7uA |
发射电流 |
130mA@20dBm |
接收电流 |
16mA |
通信接口 |
SPI |
发射长度 |
单个数据包256字节 |
接收长度 |
单个数据包256字节 |
RSSI支持 |
支持 |
天线接口 |
邮票孔 |
工作温度 |
-40~85℃ |
工作湿度 |
10%~90% |
储存温度 |
-40~125℃ |
接收灵敏度 |
-138dBm@300bps |

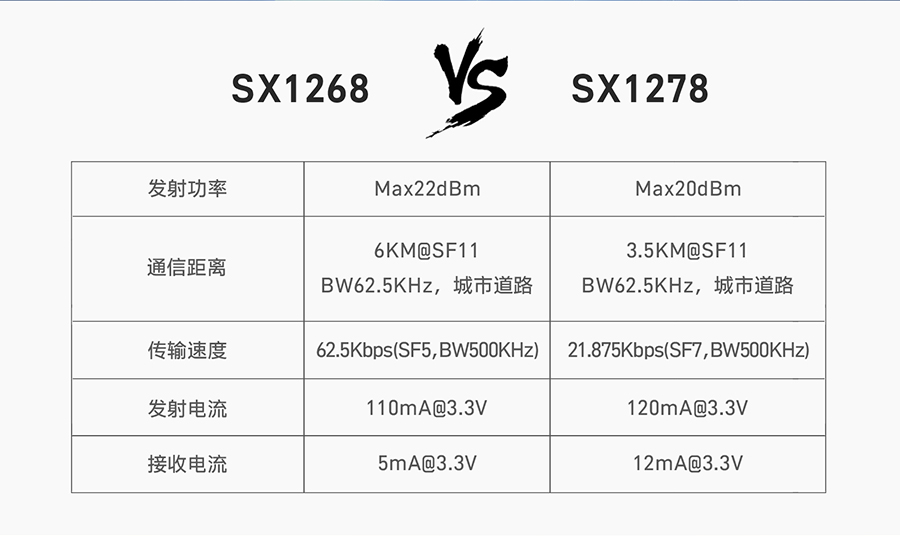

分类 |
参数 |
取值 |
无线参数 |
射频芯片 |
SX1268 |
工作频段 |
410~510MHz |
|
发射功率(典型值) |
22dBm @470Hz |
|
接收灵敏度 |
-147dBm |
|
传输距离(空旷,无干扰,参考值,和测试环境有关) |
6000m@0.268Kbps |
|
天线选项 |
外接LoRa天线 |
|
硬件参数 |
数据接口 |
SPI |
工作电压 |
1.8V-3.7V (3.3V典型值) |
|
工作电流(典型值) |
发射电流(典型值)107mA @3.3V 接收电流(典型值)4.8mA@3.3V 休眠电流(平均值)1.5uA@3.3V |
|
工作温度 |
-40℃ ~ +85℃ |
|
存储温度 |
-55℃ ~ +125℃ |
|
工作湿度 |
5~95%RH(无凝露) |
|
存储湿度 |
5~95%RH(无凝露) |
|
尺寸 |
尺寸:16.0mm x16.0mm x2.7mm |
|
封装接口 |
SMT表贴 |
|
*带宽62.5KHz的参数下,模块对温度比较敏感,当应用环境比较恶劣时,请谨慎使用。 |
