参 数
|
描 述
|
|
供电
|
电源
|
端子接口，DC 9～36V
|
|
功耗
|
空载/满载：平均功耗75mA/12V，最大功耗：85mA/12V。
|
|
硬件接口
|
Reload
|
按键，长按3-15s内松开，恢复出厂设置
|
|
UART1
|
通信接口，支持RS485，支持600~230.4Kbps
|
|
UART2
|
通信接口，支持RS485，支持600~230.4Kbps
|
|
网口
|
接口标准
|
RJ45，支持数据和网络指示灯，10/100Mbps、交叉直连自适应
|
|
本机IP地址
|
默认静态IP：192.168.0.7，支持DHCP获取IP
|
|
网关
|
192.168.0.1
|
|
子网掩码
|
255.255.255.0
|
|
DNS服务器地址
|
主服务器默认119.29.29.29，备用DNS服务器地址：8.8.8.8
|
|
指示灯
|
PWR
|
电源指示灯，供电即长亮
|
|
WORK
|
工作指示灯，正常工作时闪烁，闪烁频率1s
|
|
NET
|
网络指示灯，蜂窝网络慢闪烁，以太网常亮，无网络熄灭
|
|
DATA
|
串口数据指示灯，串口有数据通信绿灯快速闪烁，无数据通信熄灭
|
|

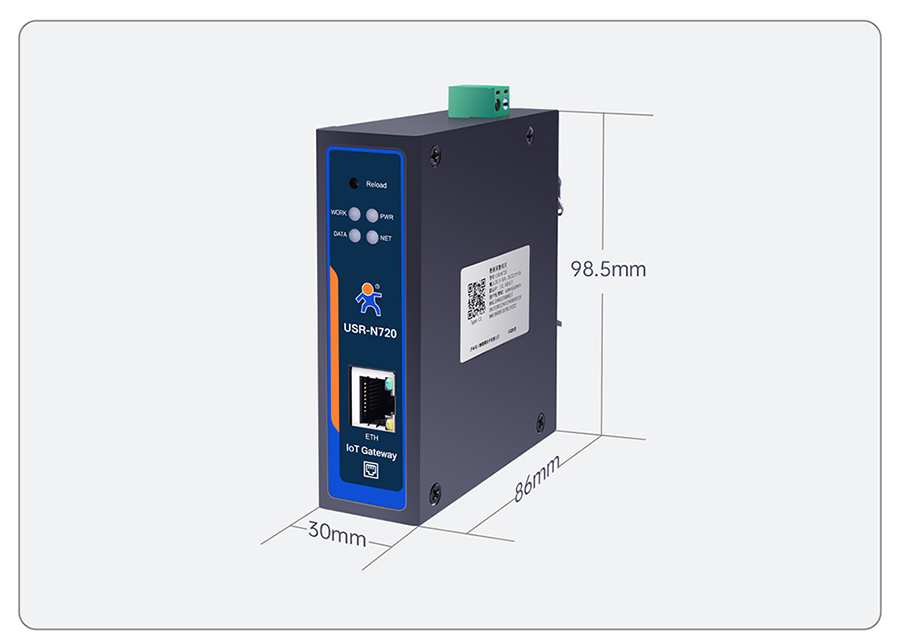

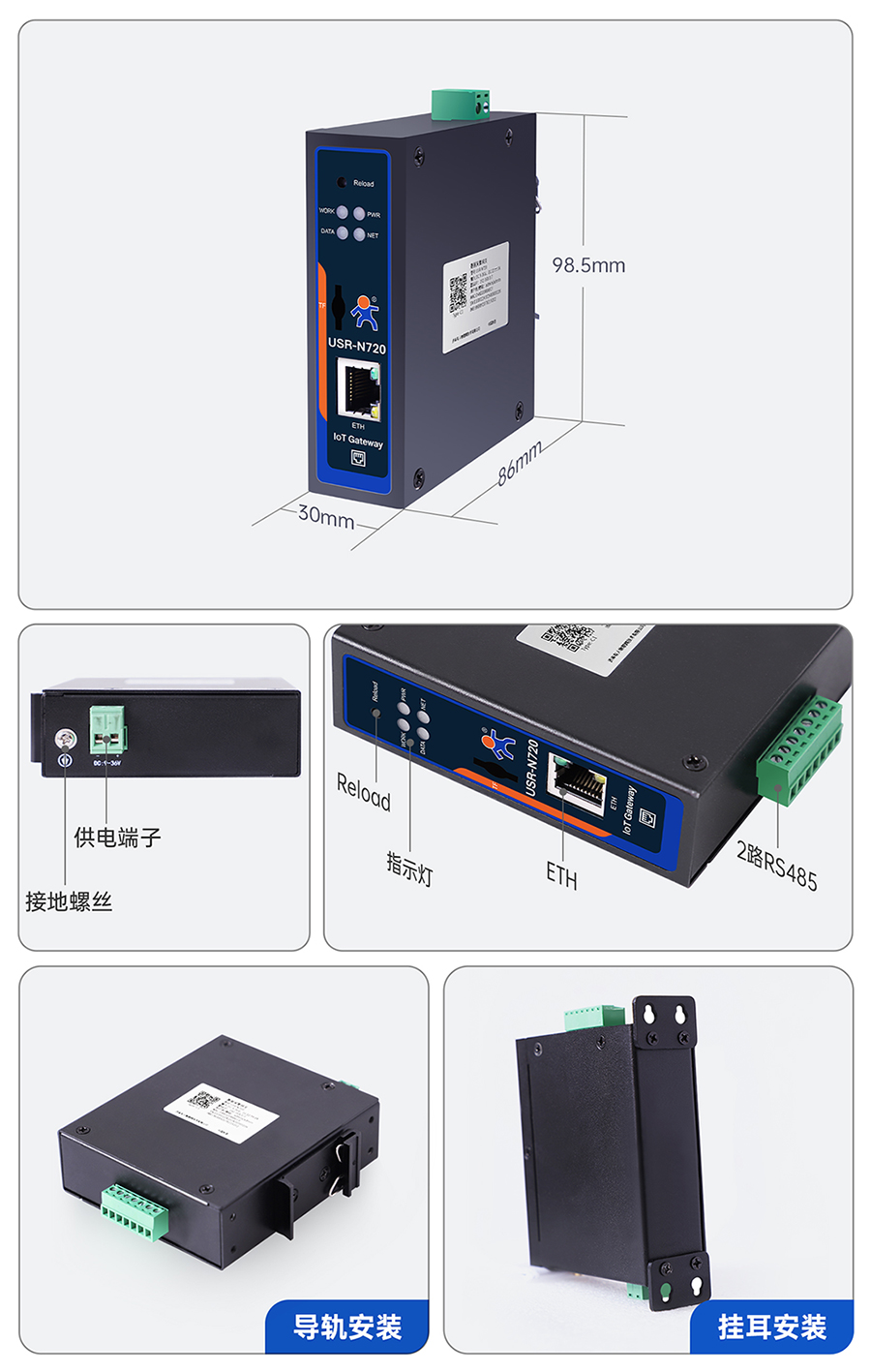

外形尺寸
|
尺寸(毫米)
|
98.5 x 30 x 86 (mm，不含导轨件、端子尺寸)
118.5 x 30 x 95.1 (mm，含导轨件、端子尺寸)
|
|

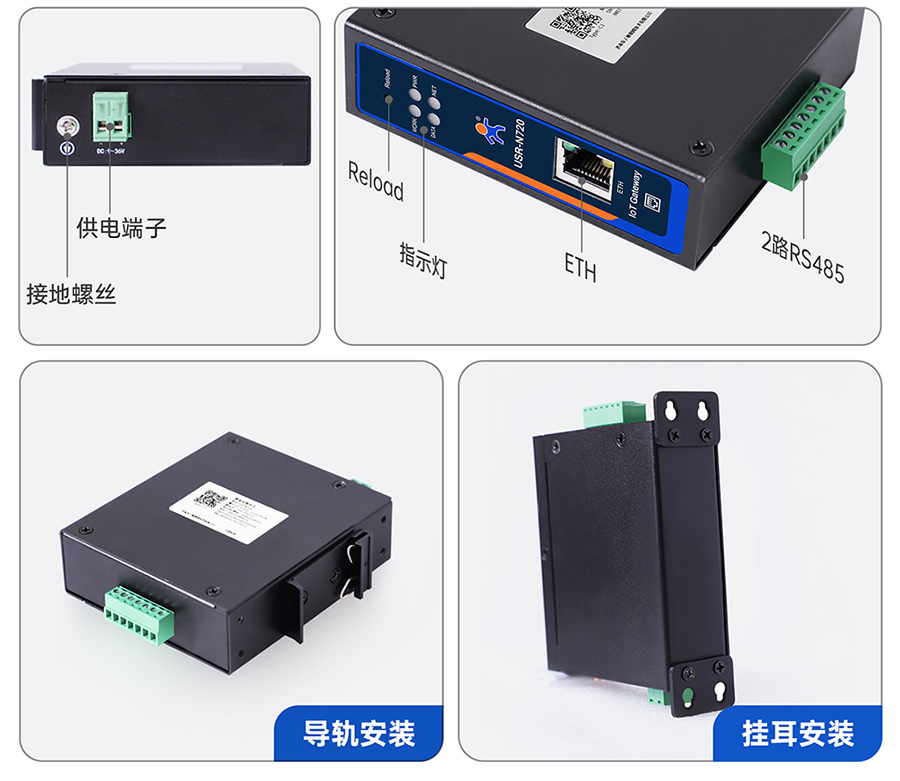

安装方式
|
安装方式
|
挂耳、导轨两种方式均支持（默认导轨）
|
|
温度范围
|
工作温度
|
-40℃ ~ +85℃
|
|
存储温度
|
-40℃ ~ +105℃
|
|
湿度范围
|
工作湿度
|
5%~95%（无凝露）
|
|
软件功能
|
参数配置
|
配置工具，内置web
|
|
网络协议
|
IP、TCP、ARP、ICMP、IPV4、DHCP、DNS
|
|

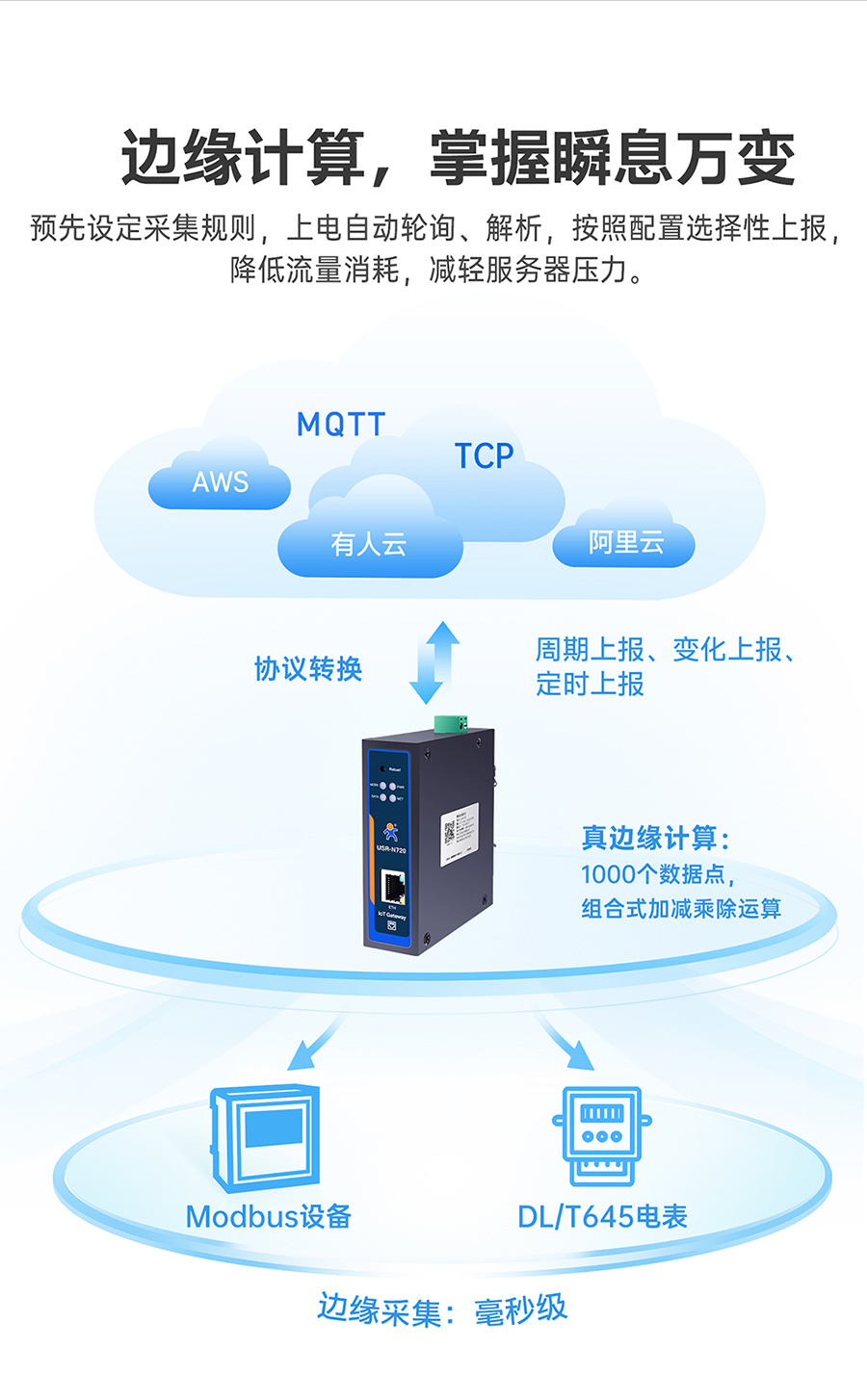

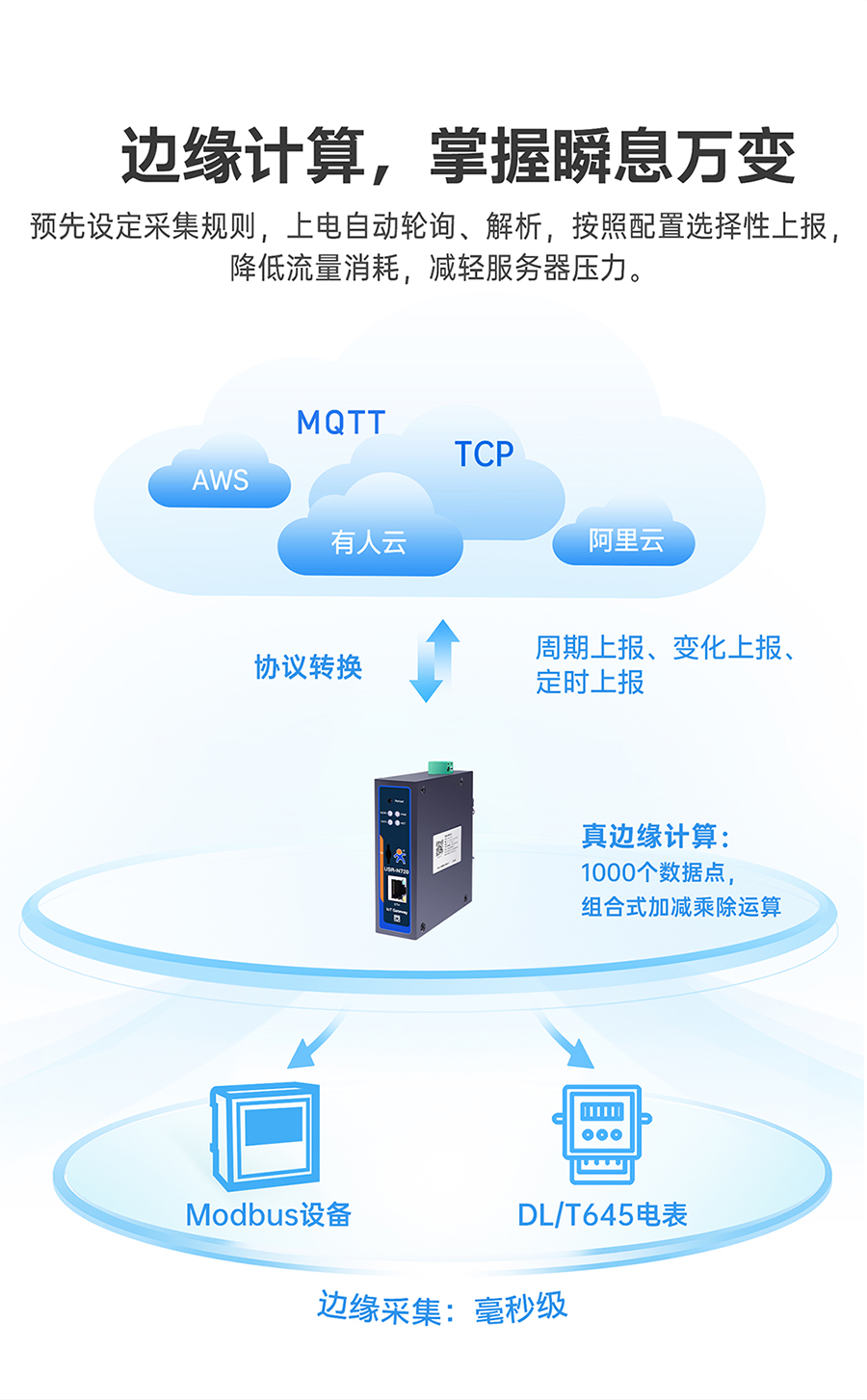

边缘网关
|
轮询采集，数据计算，分组上报，300-1000点位，自定义JSON上报模板
|
|

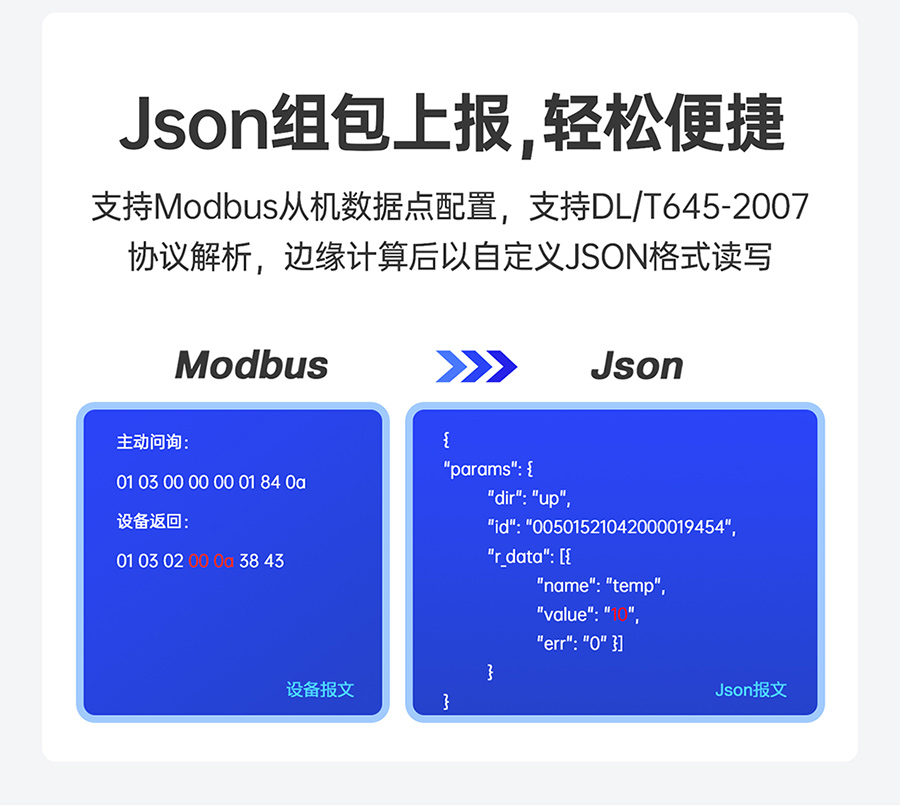

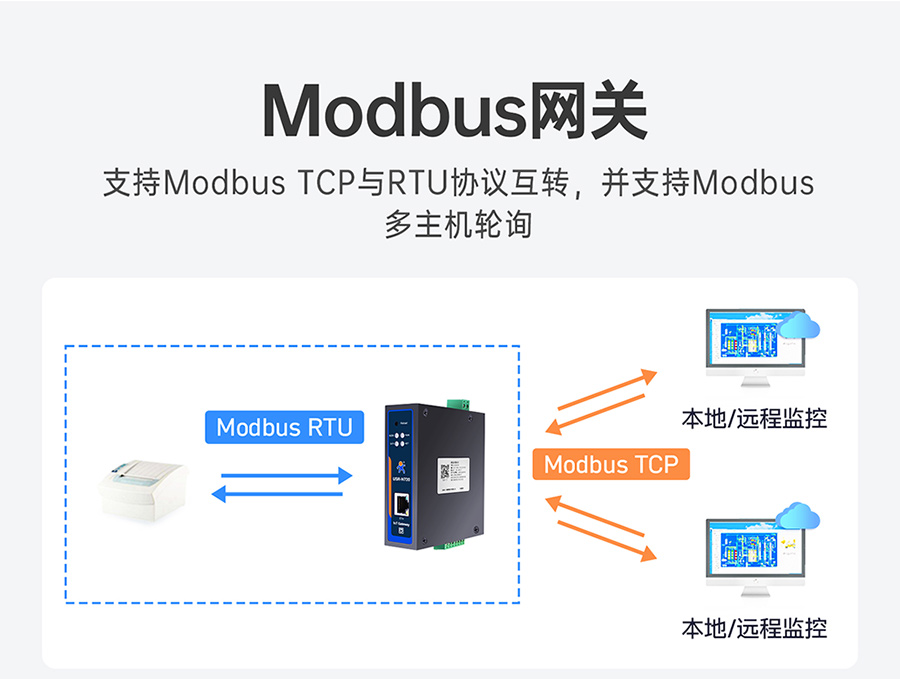

数据读写
|

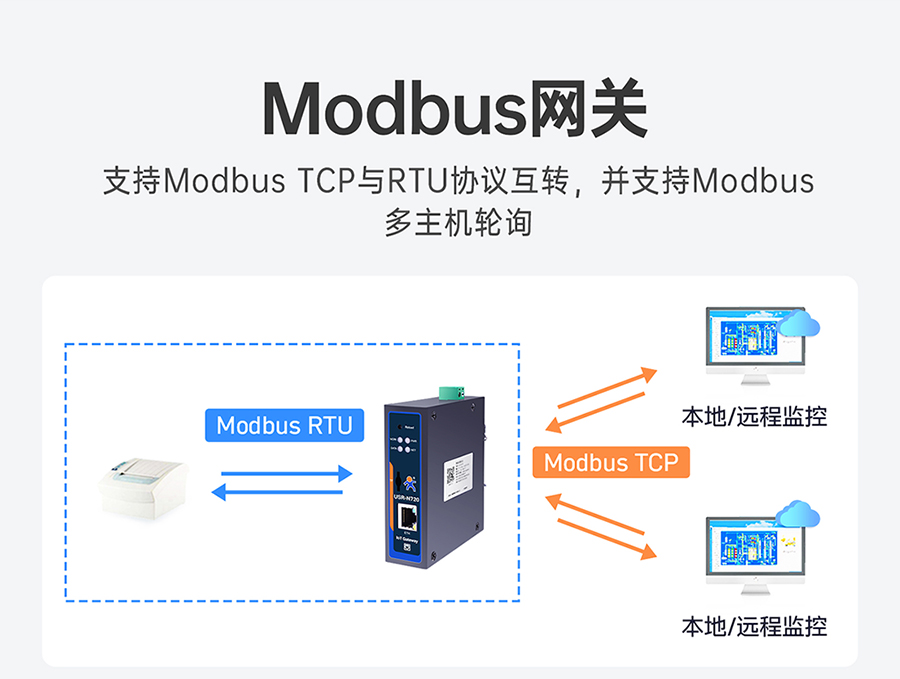

边缘采集的数据读写，支持Modbus RTU/TCP，JSON
|
|

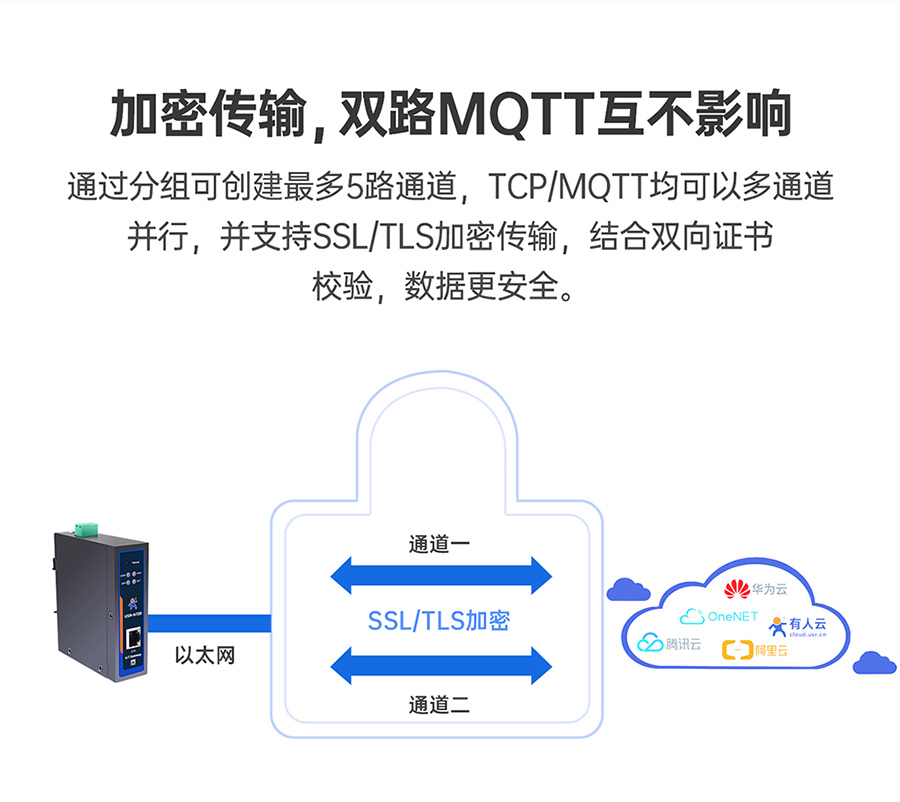

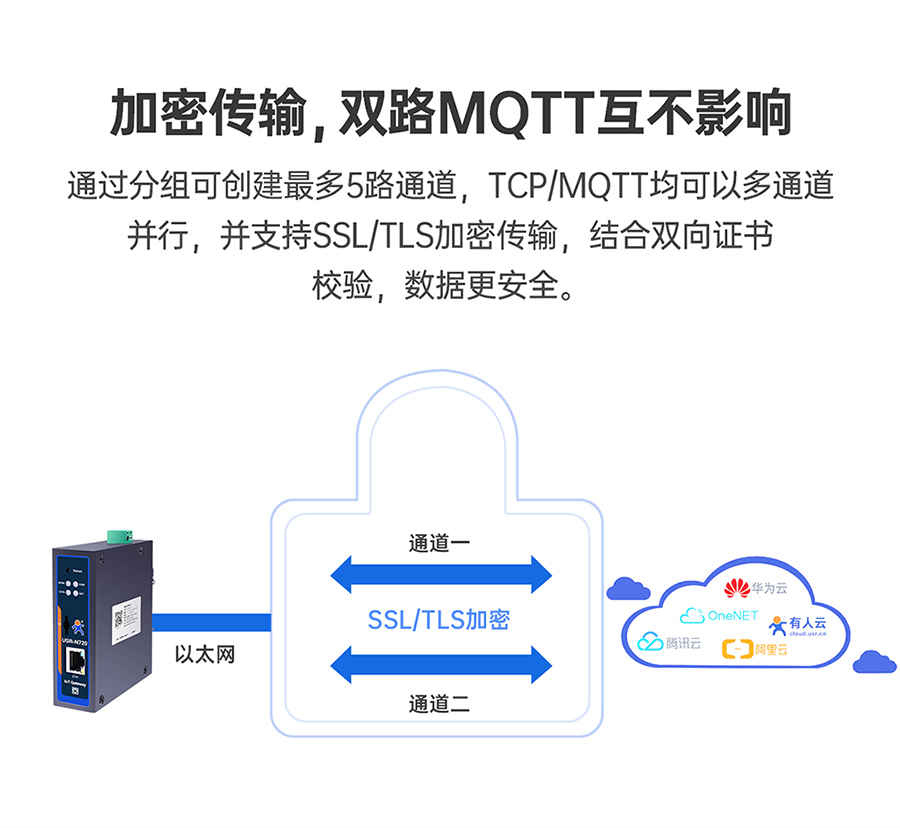

通信链路
|
5路，2路TCP连接+2路MQTT+1路有人云，支持SSL/TLS加密
|
|
采集协议
|
Modbus RTU、DL/T645-2007
|
|
SSL加密
|
支持TCP、MQTT协议传输的加密操作，可上传证书。
|
|

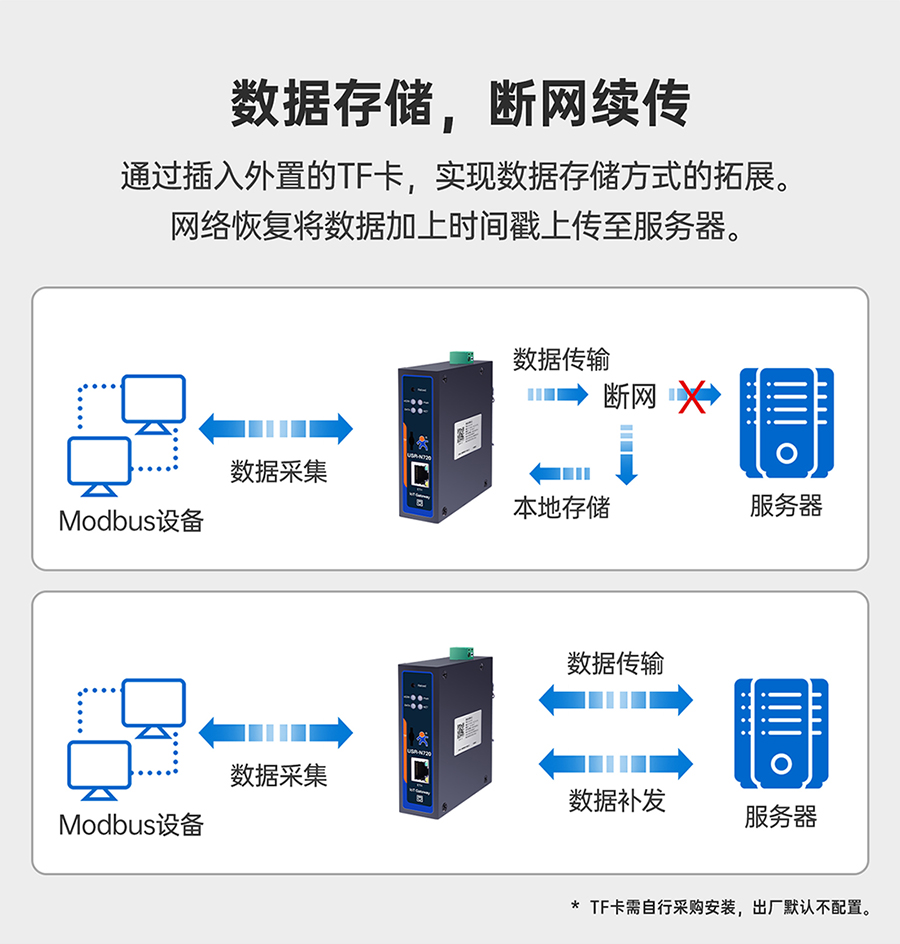

断网缓存
|
支持TF卡存储
|
|
时间校准
|
支持NTP，浏览器时间同步和手动设置，支持时区设置
|
|
防护参数
|
静电防护
|
IEC61000-4-2，Level 3，class B（接触6KV，空气放电8KV）
|
|
浪涌干扰度
|
IEC61000-4-5，Level 3，class B（电源浪涌1KV，信号2KV）
|
|
电快速脉冲群
|
IEC61000-4-4，Level 3，class B（电源脉冲群2KV，信号1KV）
|
