项目

描述

天通卫星

卫星接收

频段：2170~2200MHz

参考灵敏度电平：-124dBm

最大接收电平：-64dBm

调制方式：π/4OPSK

卫星发送

频段：1980~2010MHz

最大发射功率：33dBm

矢量幅度误差EVM：≤5%

通信速率

1.2Kbps～9.6Kbps

天线

全向宽波束天线（为保障天线性能，建议将其垂直向上安置于开阔无遮挡的高处）

定位

GNSS定位

北斗、GPS

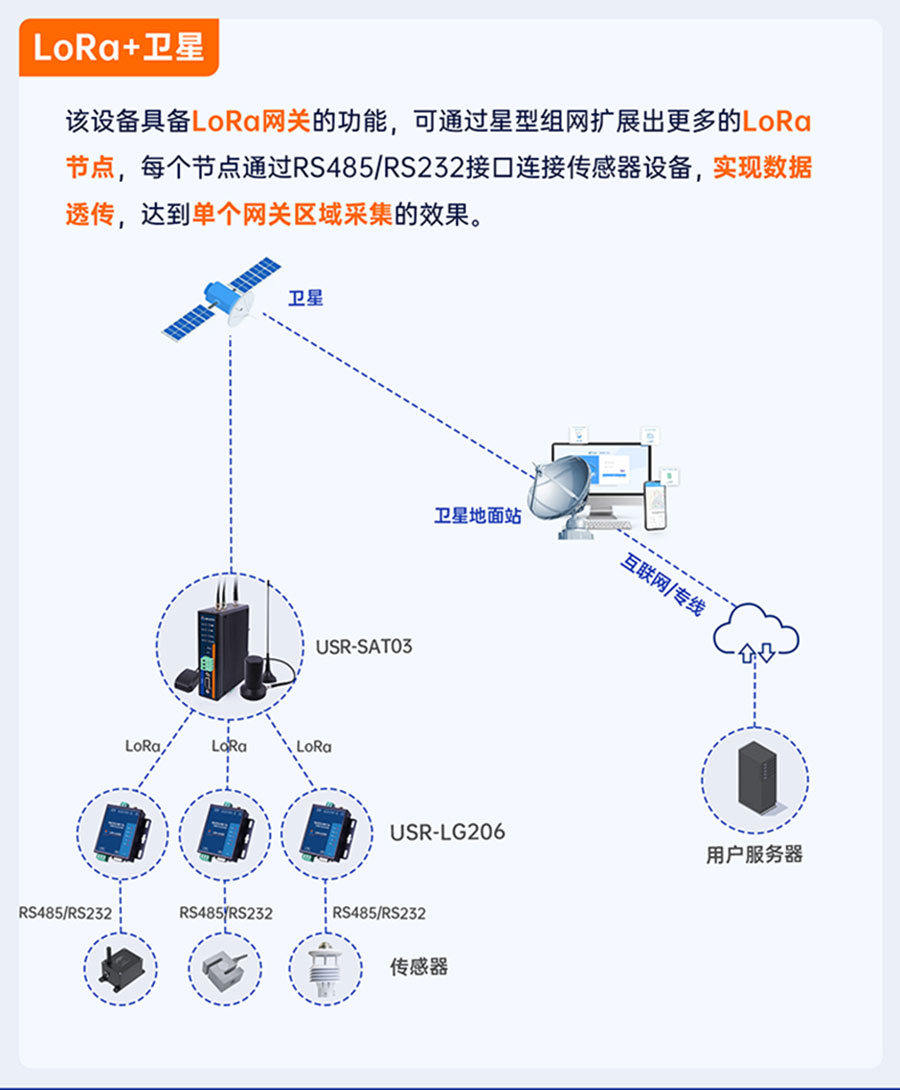

LoRa

协议

私有协议

频段

410MHz～510MHz，113个信道

发射功率

24dBm～30dBm

天线

默认吸盘天线（中心频点470MHz）

物理特性

工作温度

-40℃～+85℃

存储温度

-40℃～+125℃

工作湿度

5%～95%RH（无凝露）

存储湿度

1%～95%RH（无凝露）

供电电压

DC 9-36V

适配器

12V/2A

电流消耗

在DC12V供电下，最大电流1.5A

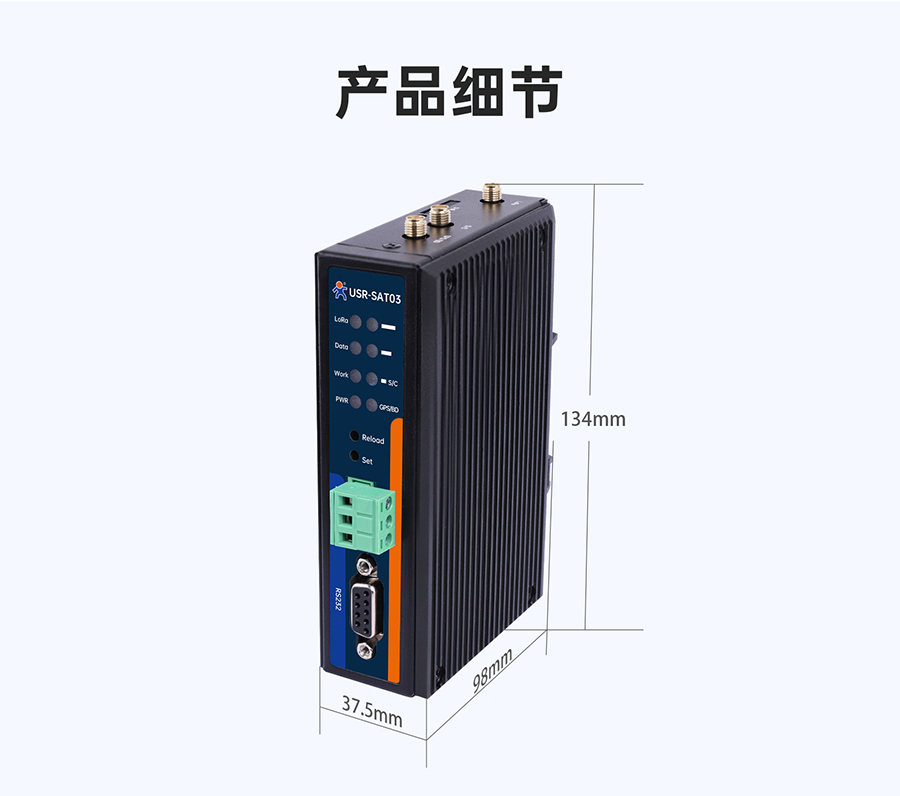

尺寸

37.5*108*134mm（L*W*H，包含导轨挂耳、天线座以及安装件）

安装方式

导轨式安装、定位安装

EMC等级

3级

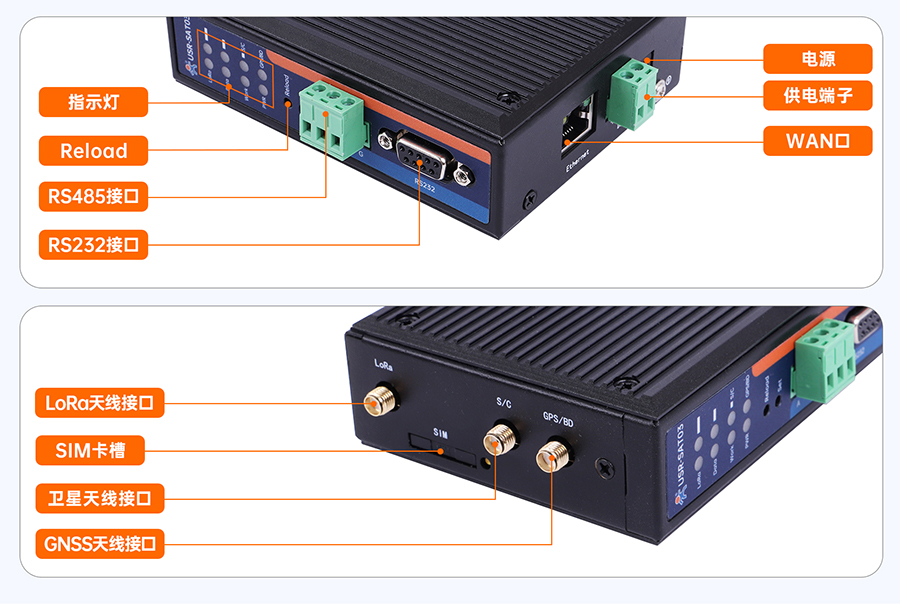

硬件接口

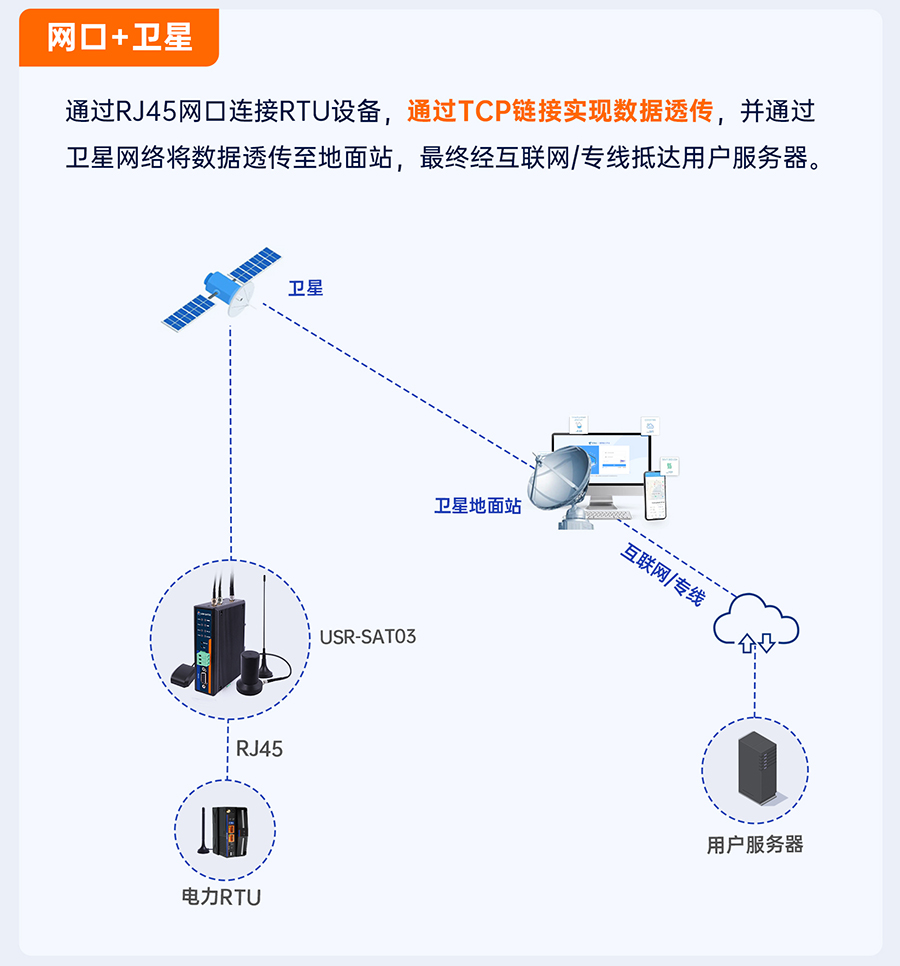

网口

1*WAN；RJ45接口：10/100Mbps自适应，符合IEEE 802.3

天线接口

标准SMA-K接口（外螺内孔）

指示灯

PWR（电源灯）、WORK（工作状态灯）、S/C（卫星通信灯）、DATA(数据通信灯)、GPS/BD（定位状态灯）、LoRa（LoRa通信灯）

电源接口

DC电源座：标准5.5*2.1电源座；DC电源端子:5.08mm-2P

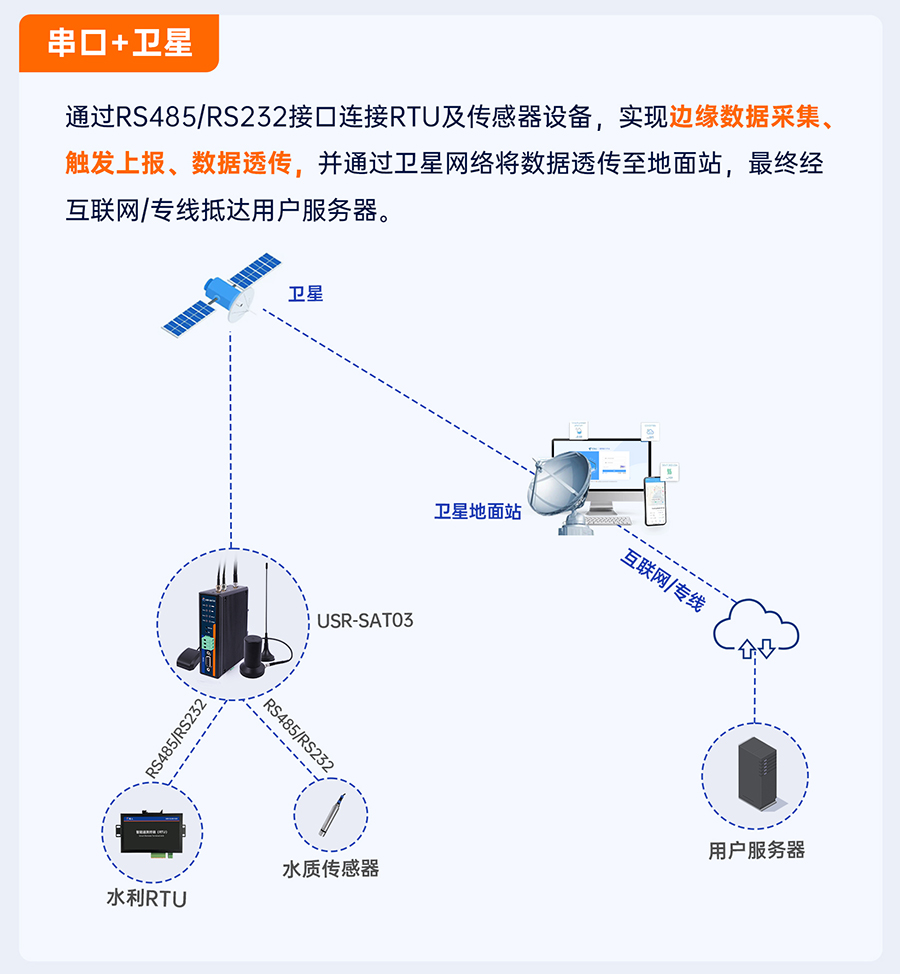

串口接口

RS232接口：DB9

RS485接口：3P凤凰端子

Reload按键

长按3-15s松开恢复出厂

接地保护

接地螺丝
