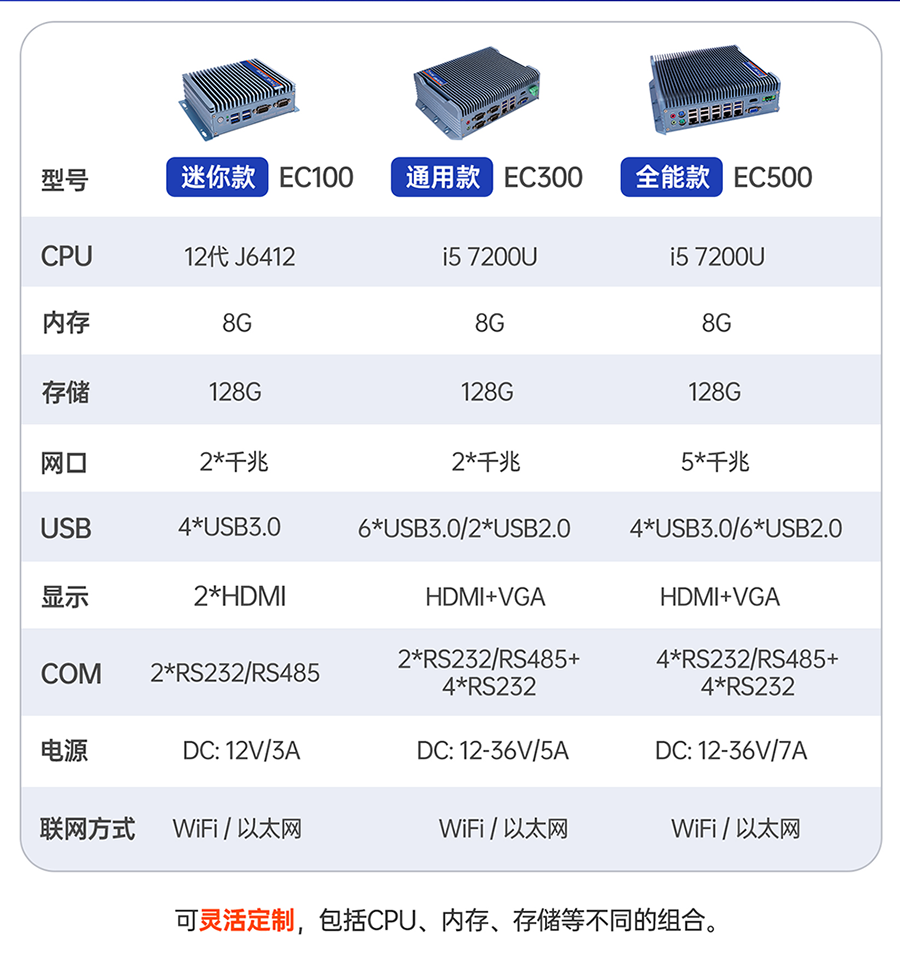

产品型号

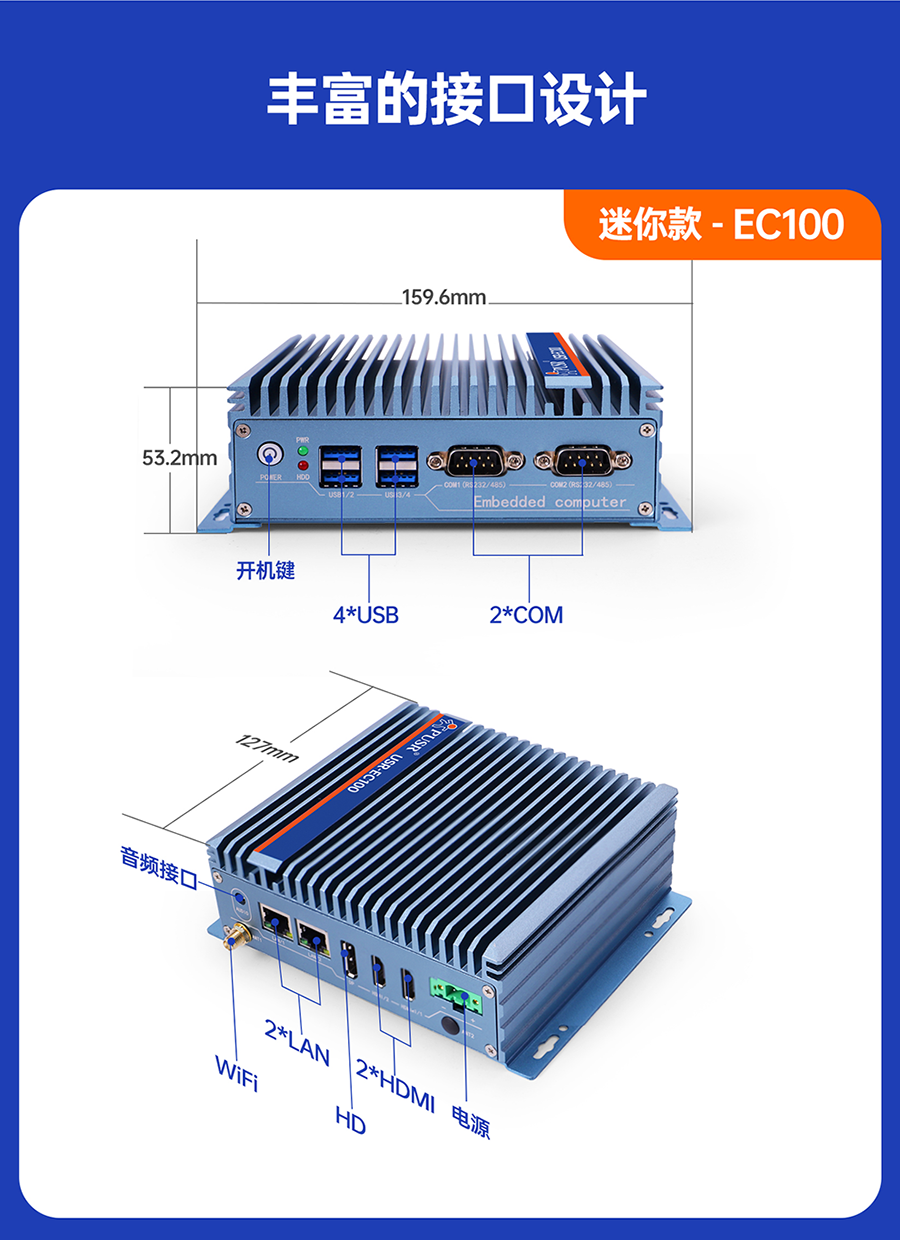

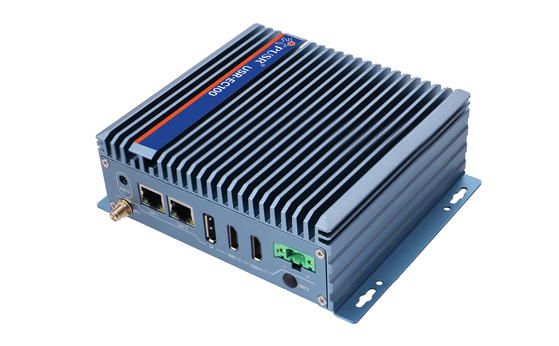

USR-EC100

处理器

CPU

英特尔® 赛扬 J6412（ 可选凌动/酷睿 4-13 代）

BIOS

AMI UEFI 64M bit

内存

架构

DDR4 SO-DIMM

容量

8GB（单条 SO-DIMM Slot,最大支持 16GB）

存储

容量

128G 宽温等级固态硬盘

接口

MiniPcie

显示

HDMI

2*HDMI OUT (4K 显示)

DP

1*DP

VGA

无

双显

支持异步显示

以太网

LAN

2*RJ45 Realtek 1Gbps

音频

接口

1*Line-out1*Mic-in

I/O 接口

串口

2*RS485/232

USB

4*USB3.0

看门狗

255 级可编程设置

扩展槽

MiniPCle

2*MiniPcie（其中一个已经内置 128G 固态）

SSD

1*MSATA

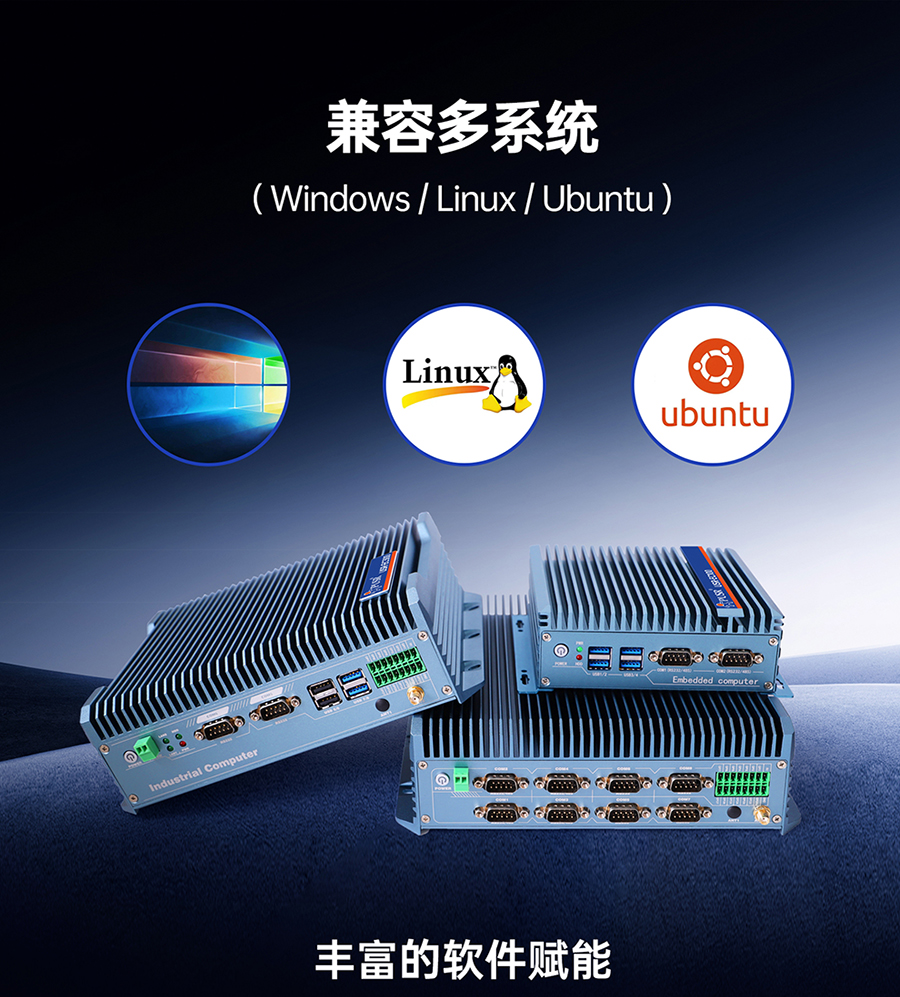

操作系统

操作系统

Windows（ 可选 Linux）

电源

输入电压

DC 12V

最小输入电源

12V/3A

电源适配器

选配

功耗

空载

15W

满载

根据CPU 而定 ，总功率不超过 100W

机械参数

结构

铝型材外壳

安装方式

桌面安装 ，导轨安装 ，嵌入安装

尺寸

160mm*127mm*53mm

净重

1.2kg

环境参数

工作温度

-20~60°C(使用宽温等级固态硬盘)

存储温度

-40°C~85°C

相对湿度

5~95%(无凝结)

工作时振动

SSD:5~500Hz, 2Grms operation

工作时冲击

Operation:10G@11MS   Non-operation:30G@11ms

电磁兼容 ESD

Contact 6KV, Air 8KV

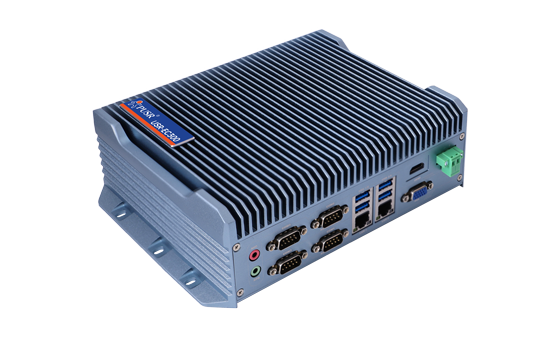

产品型号

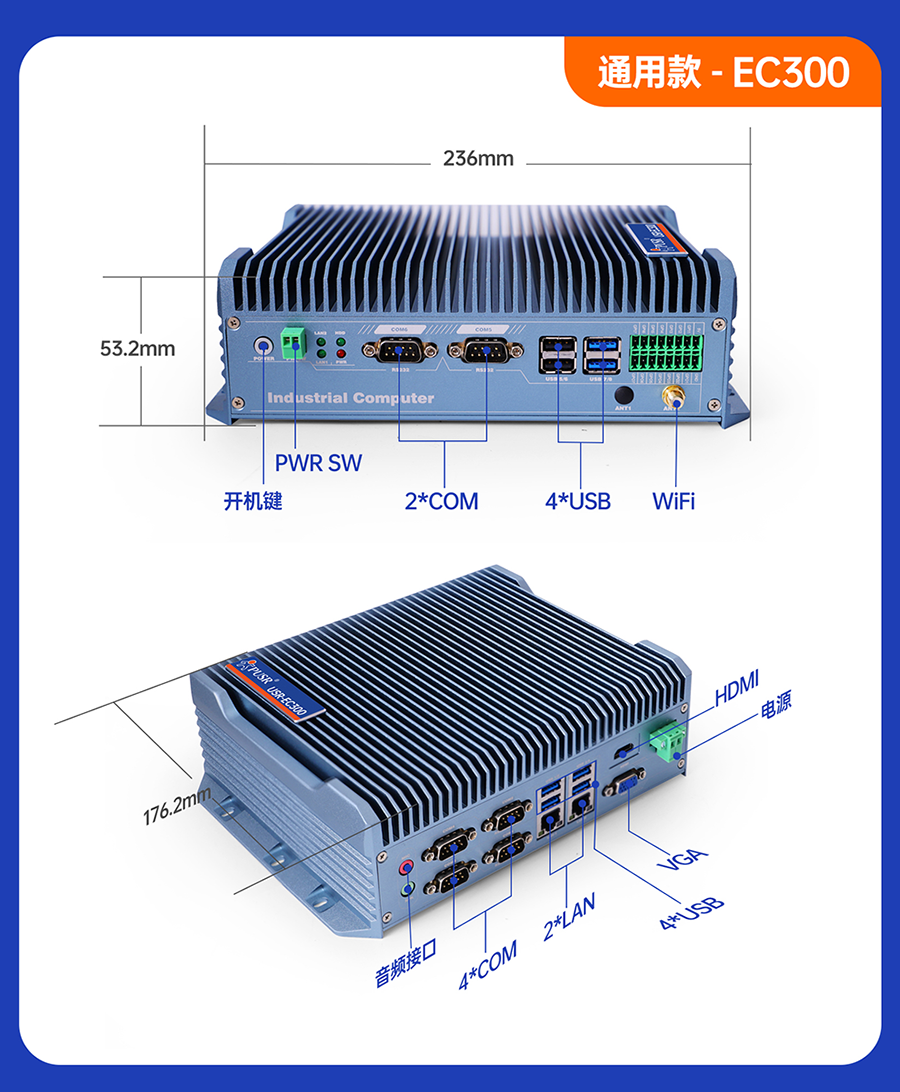

USR-EC300

处理器

CPU

英特尔® 酷睿™  i5-7200U (2.5 GHz up to 3.1GHz  内核数 2  线程数 4 )

BIOS

AMI UEFI 64M bit

内存

架构

DDR4    1*SO-DIMM

容量

8GB（单条 SO-DIMM Slot,最大支持 32GB）

存储

容量

128G 宽温等级固态硬盘

接口

MiniPcie

显示

HDMI

1xHDMI,max resolution up to 4096*2160 60Hz

DP

无

VGA

1xVGA,max resolution up to 1920*1200 60Hz

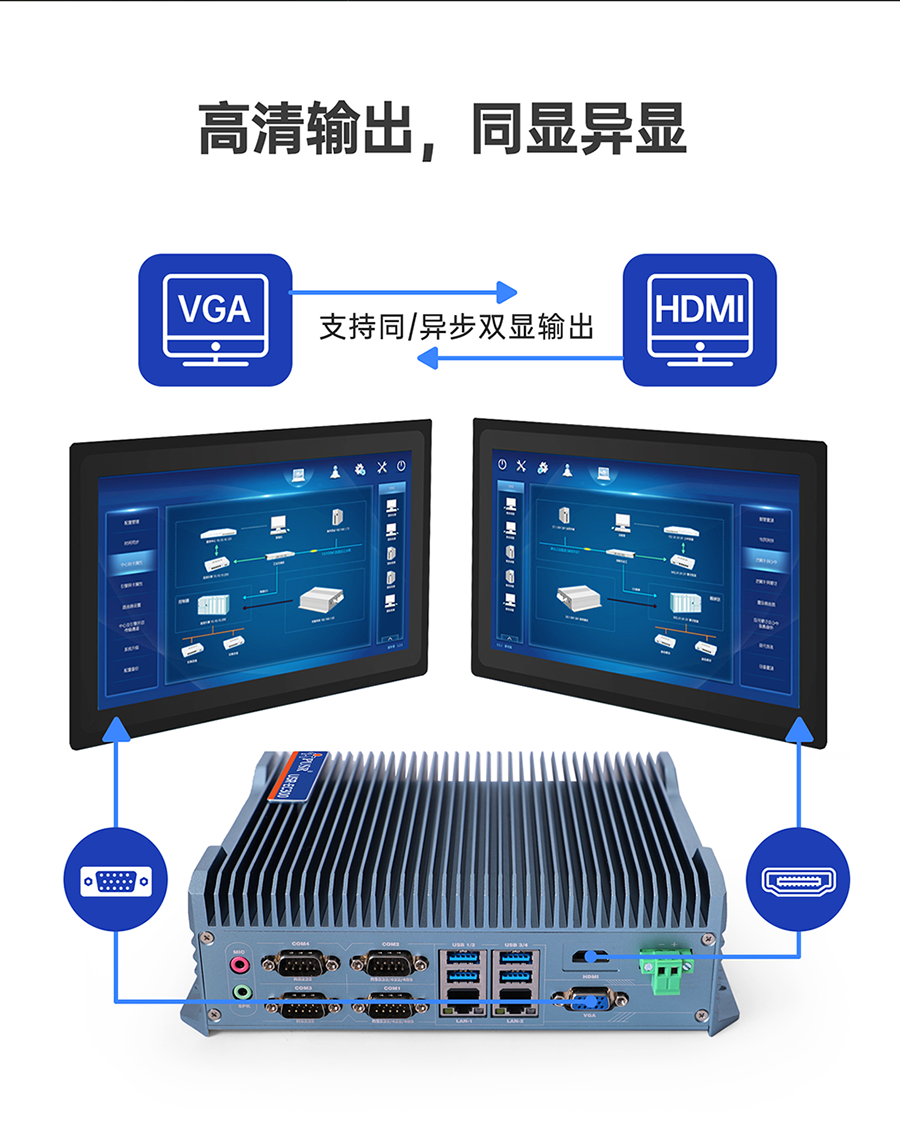

双显

支持异步显示

以太网

LAN

2-*RJ45 Intel 10/100/1000Mbps

音频

接口

1*Line-out1*Mic-in

I/O 接口

串口

6*232 (COM1-2 可切换 RS422/485 ，DB9 接口)

USB

6*USB 3.0 ，2*USB 2.0

看门狗

255 级可编程设置

GPIO

14 路

扩展槽

SSD

1*MSATA   1*2.5HDD/SSD

操作系统

操作系统

Windows（ 可选 Linux）

电源

输入电压

DC-12V（ 可选 DC 9-36V）

最小输入电源

12V/5A

电源适配器

选配

功耗

空载

15W

满载

根据CPU 而定 ，总功率不超过 100W

机械参数

结构

铝型材外壳

安装方式

桌面安装 ，嵌入安装

尺寸

236mm*183mm*72mm

净重

2kg

环境参数

工作温度

-20~60°C(使用宽温等级固态硬盘)

存储温度

-40°C~85°C

相对湿度

5~95%(无凝结)

工作时振动

SSD:5~500Hz, 2Grms operation

工作时冲击

Operation:10G@11MS   Non-operation:30G@11ms

电磁兼容 ESD

Contact 6KV, Air 8KV

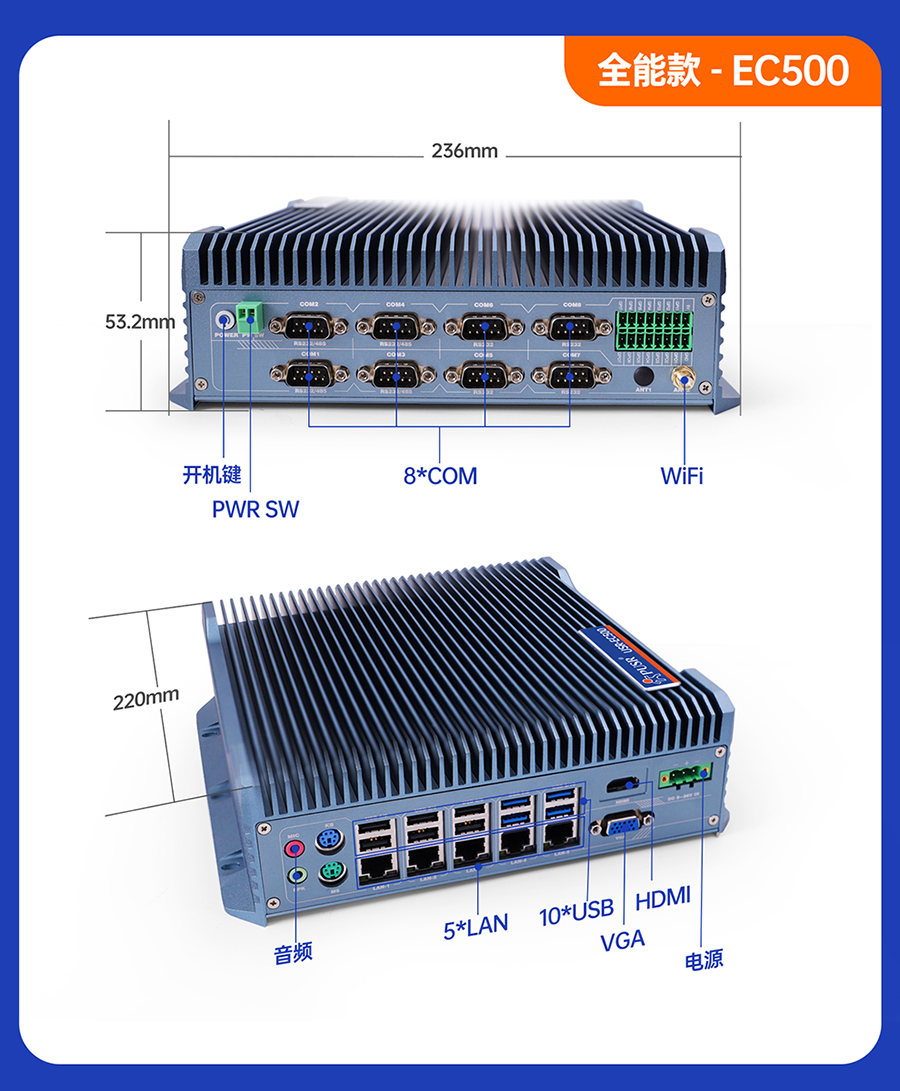

产品型号

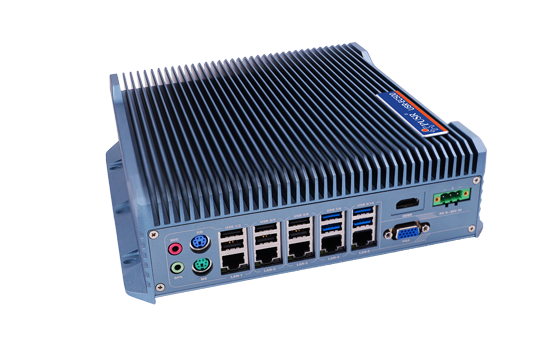

USR-EC500

处理器

CPU

英特尔® 酷睿™  i5-7200U   (2.5 GHz up to 3.1GHz  内核数 2  线程数 4 )

BIOS

AMI UEFI 64M bit

内存

架构

DDR4    1*SO-DIMM

容量

8GB（单条 SO-DIMM Slot,最大支持 32GB）

存储

容量

128G 宽温等级固态硬盘

接口

MiniPcie

显示

HDMI

1xHDMI,max resolution up to 4096*2160 60Hz

DP

无

VGA

1xVGA,max resolution up to 1920*1200 60Hz

双显

支持异步显示

以太网

LAN

5 * RJ45 Intel I210 (10/100/1000Mbps)

音频

接口

1*Line-out1*Mic-in

 I/O 接口

串口

8*232 (COM1-4 可切换 RS422/485 ，DB9 接口)

USB

4*USB 3.0 ，6*USB 2.0

看门狗

255 级可编程设置

扩展槽

SSD

1*MSATA   1*2.5HDD/SSD

MiniPCle

2*miniPCle

操作系统

操作系统

Windows10/11（可选 Linux）

 电源

输入电压

DC 9-36V

最小输入电源

12V/7A

电源适配器

选配

功耗

空载

15W

满载

根据CPU 而定，总功率不超过 100W

 机械参数

结构

铝型材外壳

安装方式

桌面安装，嵌入安装

尺寸

236mm*228mm*72mm

净重

2.5kg

 环境参数

工作温度

-20~60°C(使用宽温等级固态硬盘)

存储温度

-40°C~85°C

相对湿度

5~95%(无凝结)

工作时振动

SSD:5~500Hz, 2Grms operation

工作时冲击

Operation:10G@11MS   Non-operation:30G@11ms

电磁兼容ESD

Contact 6KV, Air 8KV

产品型号

USR-EC2000

处理器

CPU

英特尔® 酷睿™ i5-6500 处理器（可选）

BIOS

AMI UEFI 64M bit

内存

架构

DDR4 SO-DIMM

容量

8GB（单条SO-DIMM Slot,最大支持64GB）

存储

容量

256G宽温等级固态硬盘

显示

HDMI

1*HDMI OUT (4K显示)

DP

无

VGA

1*VGA

DVI

1*DVI

以太网

LAN

2*RJ45 1Gbps

音频

接口

1*Line In + 1*Line-out+ 1*Mic-in

I/O接口

串口

6*232 （COM1-2支持RS422/485功能）

USB

4*USB3.0+ 4*USB2.0

扩展槽

HDD

1*2.5” HDD Bay,  1*3.5” HDD Bay

SSD

1*MSATA

Mini PCIe

1*mini PCIe

其他

看门狗

255级可编程设置

GPIO

可选

操作系统

操作系统

Windows（可选Linux）

电源

电源类型

ATX

输入电压

AC 180～264V

功耗

根据配置而定（默认内置电源300W）

机械参数

结构

全钢型箱体结构

安装方式

机架式安装

尺寸

482mm*537mm*89mm

环境参数

工作温度

0°C~50°C（使用宽温等级固态硬盘）

产品型号

USR-EC4000

处理器

CPU

英特尔® 酷睿™ i5-6500 处理器（可选）

BIOS

AMI UEFI 64M bit

内存

架构

DDR4 SO-DIMM

容量

8GB（单条SO-DIMM Slot,最大支持64GB）

存储

容量

256G宽温等级固态硬盘

显示

HDMI

1*HDMI OUT (4K显示)

DP

无

VGA

1*VGA

DVI

1*DVI

以太网

LAN

2*RJ45 1Gbps

音频

接口

1*Line In + 1*Line-out+ 1*Mic-in

I/O接口

串口

6*232 （COM1-2支持RS422/485功能）

USB

4*USB3.0+ 4*USB2.0

扩展槽

HDD

1*2.5” HDD Bay,  1*3.5” HDD Bay

SSD

1*MSATA

Mini PCIe

1*mini PCIe

其他

看门狗

255级可编程设置

GPIO

可选

操作系统

操作系统

Windows（可选Linux）

电源

电源类型

ATX

输入电压

AC 180～264V

功耗

根据配置而定（默认内置电源300W）

机械参数

结构

全钢型箱体结构

安装方式

机架式安装

尺寸

482mm*465mm*176mm

环境参数

工作温度

0°C~50°C（使用宽温等级固态硬盘）
