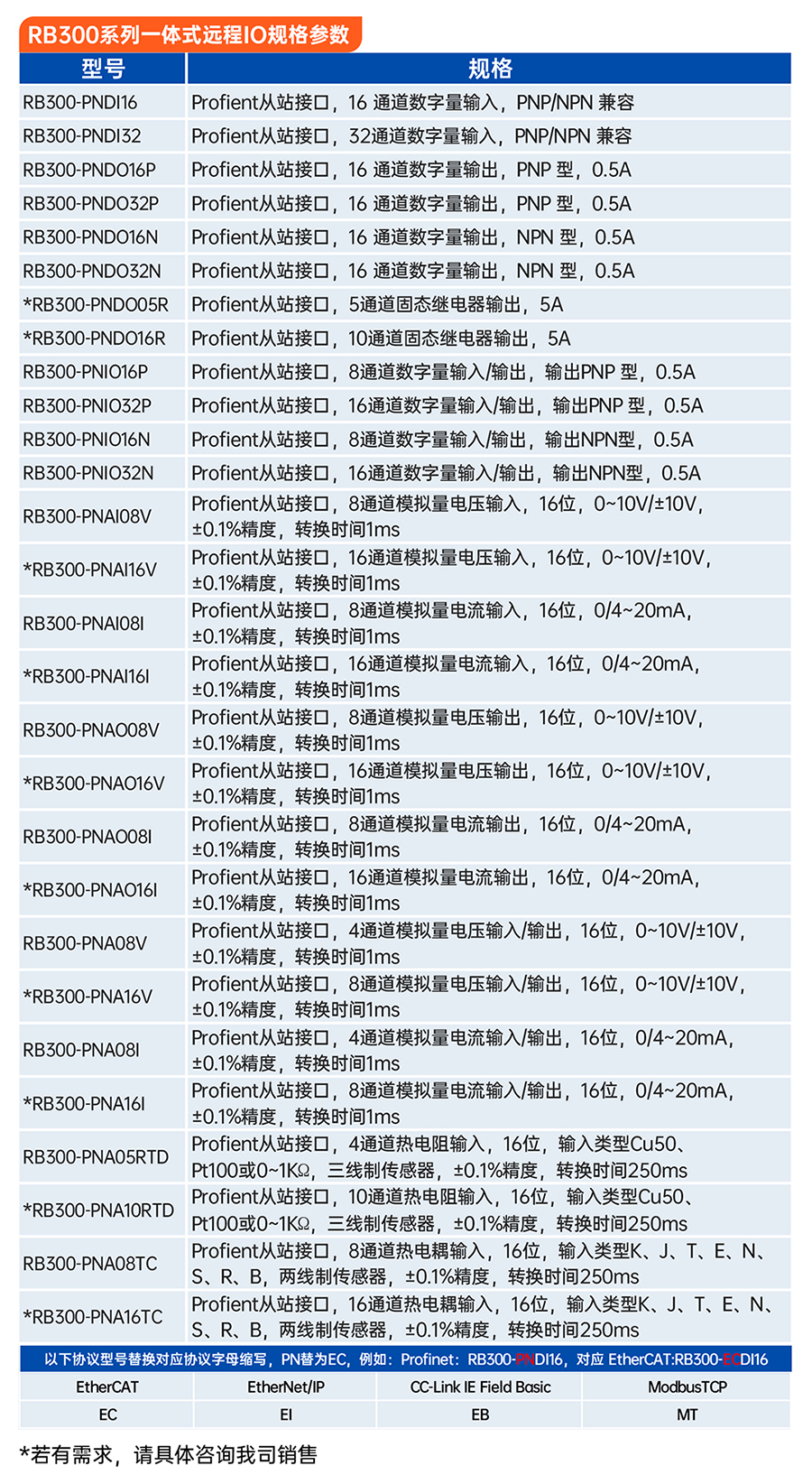

B系列一体式远程IO规格参数
|
|
模块功能 |
名称 |
型号 |
规格 |
|
Profinet一体式IO模块
|
Profinet总线16路数字量输入模块
|
RB300-PNDI16
|
Profient从站接口，16 通道数字量输入，PNP/NPN 兼容
|
|
Profinet总线32路数字量输入模块
|
RB300-PNDI32
|
Profient从站接口，32通道数字量输入，PNP/NPN 兼容
|
|
Profinet总线16路数字量输出模块PNP
|
RB300-PNDO16P
|
Profient从站接口，16 通道数字量输出，PNP 型，0.5A
|
|
Profinet总线32路数字量输出模块PNP
|
RB300-PNDO32P
|
Profient从站接口，16 通道数字量输出，PNP 型，0.5A
|
|
Profinet总线16路数字量输出模块NPN
|
RB300-PNDO16N
|
Profient从站接口，16 通道数字量输出，NPN 型，0.5A
|
|
Profinet总线32路数字量输出模块NPN
|
RB300-PNDO32N
|
Profient从站接口，16 通道数字量输出，NPN 型，0.5A
|
|
*Profinet总线5路继电器输出模块
|
*RB300-PNDO05R
|
Profient从站接口，5通道固态继电器输出，5A
|
|
*Profinet总线10路继电器输出模块
|
*RB300-PNDO16R
|
Profient从站接口，10通道固态继电器输出，5A
|
|
Profinet总线8路数字量输入/输出模块PNP
|
RB300-PNIO16P
|
Profient从站接口，8通道数字量输入/输出，输出PNP 型，0.5A
|
|
Profinet总线16路数字量输入/输出模块PNP
|
RB300-PNIO32P
|
Profient从站接口，16通道数字量输入/输出，输出PNP 型，0.5A
|
|
Profinet总线8路数字量输入/输出模块NPN
|
RB300-PNIO16N
|
Profient从站接口，8通道数字量输入/输出，输出NPN型，0.5A
|
|
Profinet总线16路数字量输入/输出模块NPN
|
RB300-PNIO32N
|
Profient从站接口，16通道数字量输入/输出，输出NPN型，0.5A
|
|
Profinet总线8路模拟量电压输入模块
|
RB300-PNAI08V
|
Profient从站接口，8通道模拟量电压输入，16位，0~10V/±10V，±0.1%精度，转换时间1ms
|
|
*Profinet总线16路模拟量电压输入模块
|
*RB300-PNAI16V
|
Profient从站接口，16通道模拟量电压输入，16位，0~10V/±10V，±0.1%精度，转换时间1ms
|
|
Profinet总线8路模拟量电流输入模块
|
RB300-PNAI08I
|
Profient从站接口，8通道模拟量电流输入，16位，0/4~20mA，±0.1%精度，转换时间1ms
|
|
*Profinet总线16路模拟量电流输入模块
|
*RB300-PNAI16I
|
Profient从站接口，16通道模拟量电流输入，16位，0/4~20mA，±0.1%精度，转换时间1ms
|
|
Profinet总线8路模拟量电压输出模块
|
RB300-PNAO08V
|
Profient从站接口，8通道模拟量电压输出，16位，0~10V/±10V，±0.1%精度，转换时间1ms
|
|
*Profinet总线16路模拟量电压输出模块
|
*RB300-PNAO16V
|
Profient从站接口，16通道模拟量电压输出，16位，0~10V/±10V，±0.1%精度，转换时间1ms
|
|
Profinet总线8路模拟量电流输出模块
|
RB300-PNAO08I
|
Profient从站接口，8通道模拟量电流输出，16位，0/4~20mA，±0.1%精度，转换时间1ms
|
|

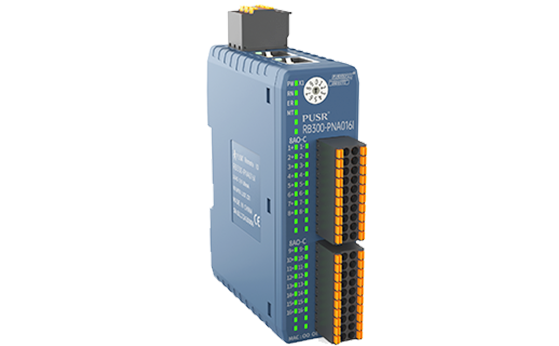

*Profinet总线16路模拟量电流输出模块
|
*RB300-PNAO16I
|
Profient从站接口，16通道模拟量电流输出，16位，0/4~20mA，±0.1%精度，转换时间1ms
|
|
Profinet总线4路模拟量电压输入/输出模块
|
RB300-PNA08V
|
Profient从站接口，4通道模拟量电压输入/输出，16位，0~10V/±10V，±0.1%精度，转换时间1ms
|
|
*Profinet总线8路模拟量电压输入/输出模块
|
*RB300-PNA16V
|
Profient从站接口，8通道模拟量电压输入/输出，16位，0~10V/±10V，±0.1%精度，转换时间1ms
|
|

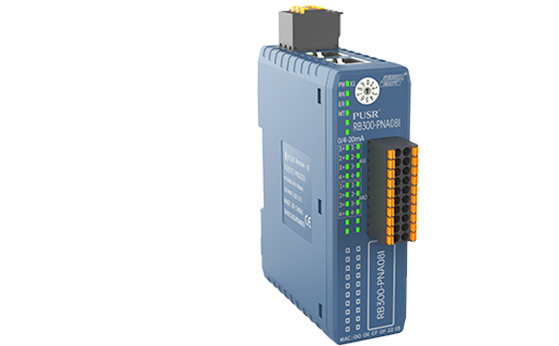

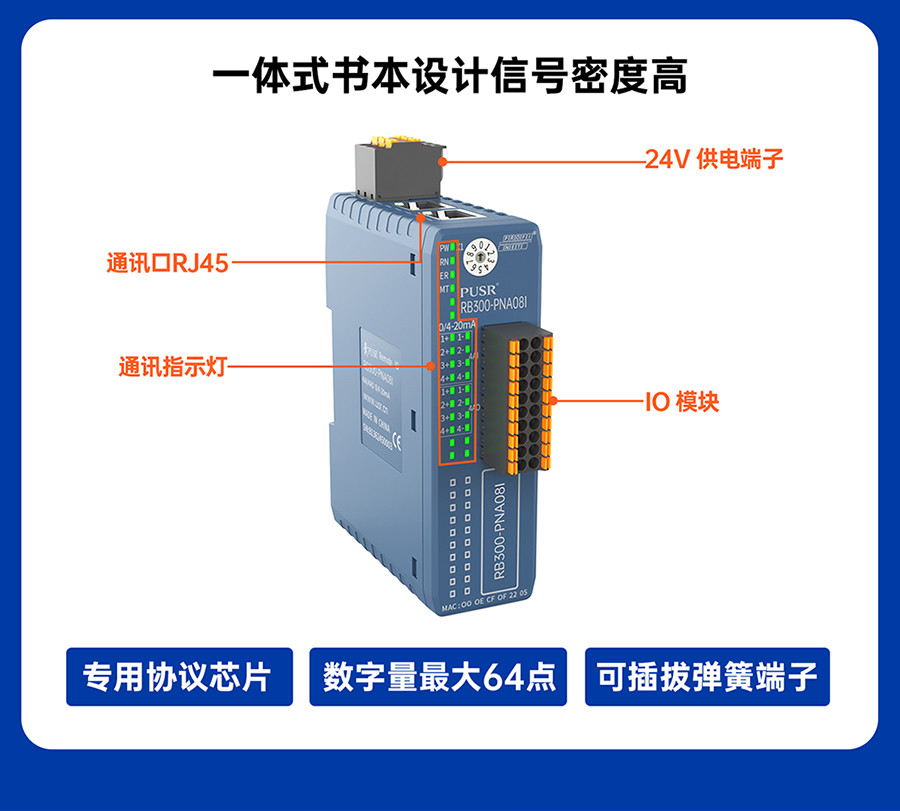

Profinet总线4路模拟量电流输入/输出模块
|
RB300-PNA08I
|
Profient从站接口，4通道模拟量电流输入/输出，16位，0/4~20mA，±0.1%精度，转换时间1ms
|
|
*Profinet总线8路模拟量电流输入/输出模块
|
*RB300-PNA16I
|
Profient从站接口，8通道模拟量电流输入/输出，16位，0/4~20mA，±0.1%精度，转换时间1ms
|
|
Profinet总线5路热电阻输入模块
|
RB300-PNA05RTD
|
Profient从站接口，4通道热电阻输入，16位，输入类型Cu50、Pt100或0~1KΩ，三线制传感器，±0.1%精度，转换时间250ms
|
|
*Profinet总线10路热电阻输入模块
|
*RB300-PNA10RTD
|
Profient从站接口，10通道热电阻输入，16位，输入类型Cu50、Pt100或0~1KΩ，三线制传感器，±0.1%精度，转换时间250ms
|
|
Profinet总线8路热偶输入模块
|
RB300-PNA08TC
|
Profient从站接口，8通道热电耦输入，16位，输入类型K、J、T、E、N、S、R、B，两线制传感器，±0.1%精度，转换时间250ms
|
|
*Profinet总线16路热电偶输入模块
|
*RB300-PNA16TC
|
Profient从站接口，16通道热电耦输入，16位，输入类型K、J、T、E、N、S、R、B，两线制传感器，±0.1%精度，转换时间250ms
|
|
以下协议替换对应型号协议字母缩写，PN替为EC，例如，Profinet：RB300-PNDI16，对应 EtherCAT:RB300-ECDI16
|
|

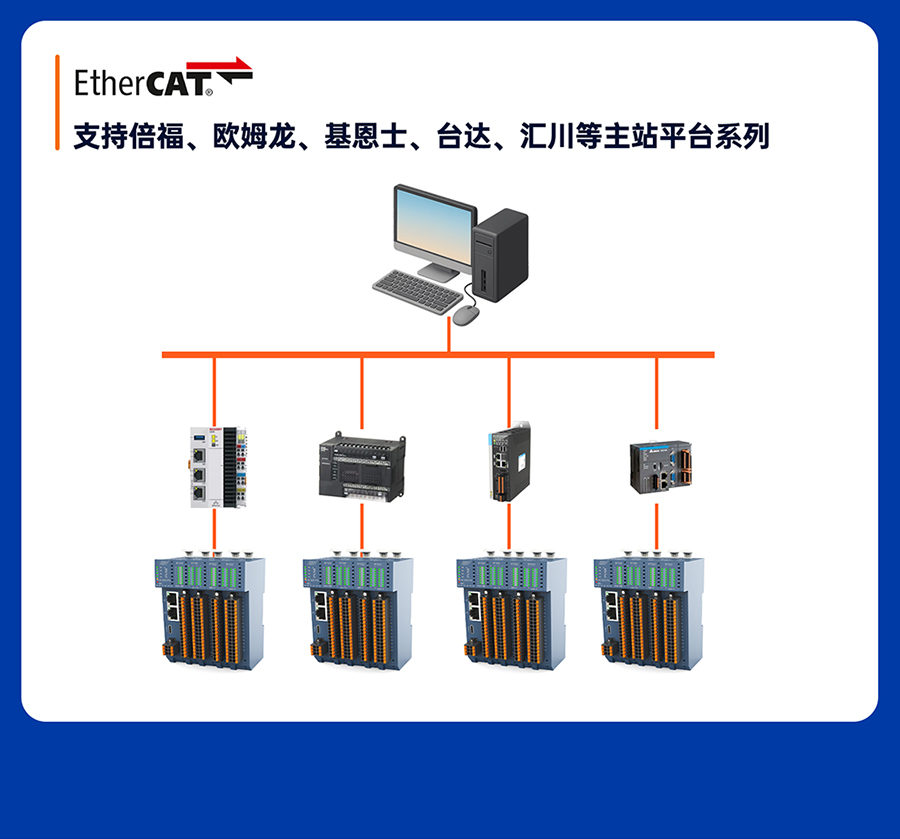

EtherCAT
|
EtherNet/IP
|
CC-Link IE Field Basic
|
ModbusTCP
|
|
EC
|
EI
|
EB
|
MT
|
