类别

项目

规格参数

硬件系统

CPU

RK3506J, Triple-Core ARM Cortex-A7，最大频率1.2GHz

内存

512M DDR

闪存

8GB eMMC

外部存储

支持TF卡扩展内存

LoRaWAN

LoRa芯片

Semtech SX1302

LoRa通道数

8 Channels

协议

V1.0 Class A/Class B/Class C和V1.1 Class A/Class B/Class C

频段

CN470、AU915、US915、EU868、AS923-1/2/3/4

接收灵敏度

-140dBm @292bps

发射功率

27dBm Max

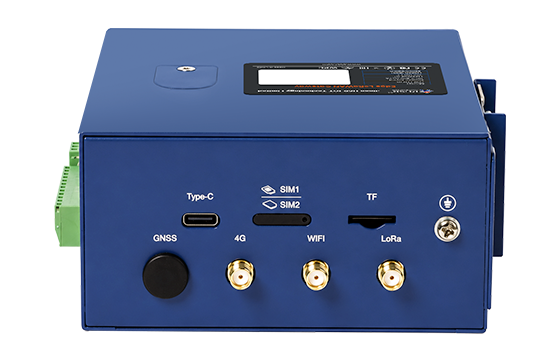

天线接口

1 × 标准SMA 母头外置天线接口，特性阻抗50欧

通讯距离

基于LoRaWAN®通信，覆盖范围广，空旷环境下传输距离可达10公里，城区距离可达2公里(通讯距离与实际部署环境关联密切，实际通讯距离以具体部署环境为准)。

LoRaWAN节点容量

1000+ End Devices

以太网口

以太网接口

2 × 10/100 Mbps RJ45 (1 WAN/LAN + 1 LAN)

串口& I/O

串口接口

1 × RS485, 1 × RS232/485

数字输入输出

1 × DI, 1 × DO

WiFi

WiFi标准

IEEE 802.11b/g/n/ax，2.4GHz IEEE 802.11a/n/ac/ax, 5GHz

WiFi频段

2.4G: 2.4 - 2.4835GHz (2.4GHz ISM Band) 5.8G: 5.15 - 5.25GHz; 5.25 - 5.35GHz; 5.47 - 5.73GHz; 5.735 - 5.835GHz (5GHz ISM Band)

天线接口

1 × 标准SMA 母头外置天线接口，特性阻抗50欧

工作模式

AP or STA

蜂窝网络

频段

中国/印度地区：
TDD-LTE:Band 34/38/39/40/41
FDD-LTE:Band 1/3/5/8
其他地区：
TDD-LTE: Band 34/38/39/40/41 FDD-LTE: Band 1/2/3/4/5/7/8/12/13/14/17/18/19/20/25/26/28/66/71

天线接口

1 × 标准SMA 母头外置天线接口，特性阻抗50欧

SIM卡槽

2 × Nano卡槽，双卡单待

理论速率

最大下行速率10Mbps，最大上行速率5Mbps

其他接口

USB

1 × USB Type-A，用于镜像升级(二开模式下，可用于用户自定义)

按键

Reload按键：长按3-15秒恢复出厂设置(二开模式下，可用于用户自定义)

REC按键：用于镜像升级

LED指示灯

PWR、WORK、LTE、WiFi、LoRa、用户自定义 × 3

Type-C

设备调试使用

接地螺丝

接地螺丝

预留接口

M.2卡槽：可扩展 5G 蜂窝、ZigBee、蓝牙等通信方式

GNSS

预留，可定制实现

软件功能

操作系统

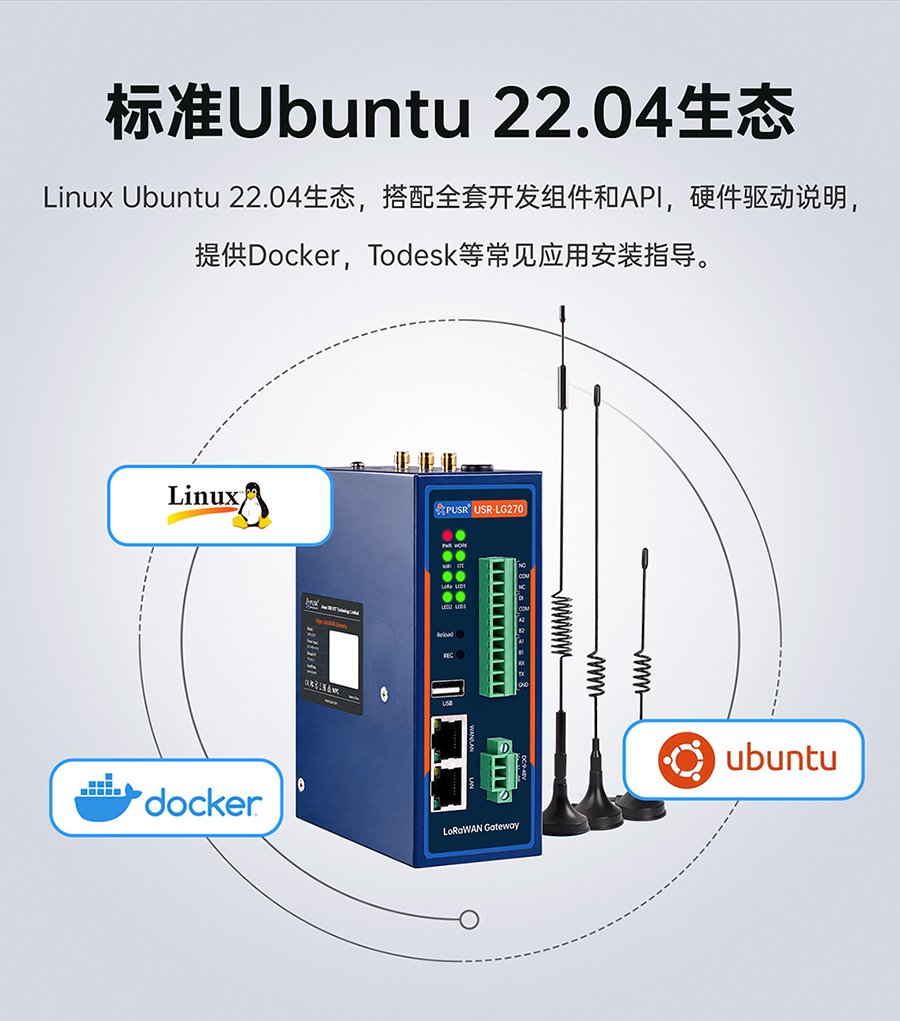

Linux Ubuntu 22.04

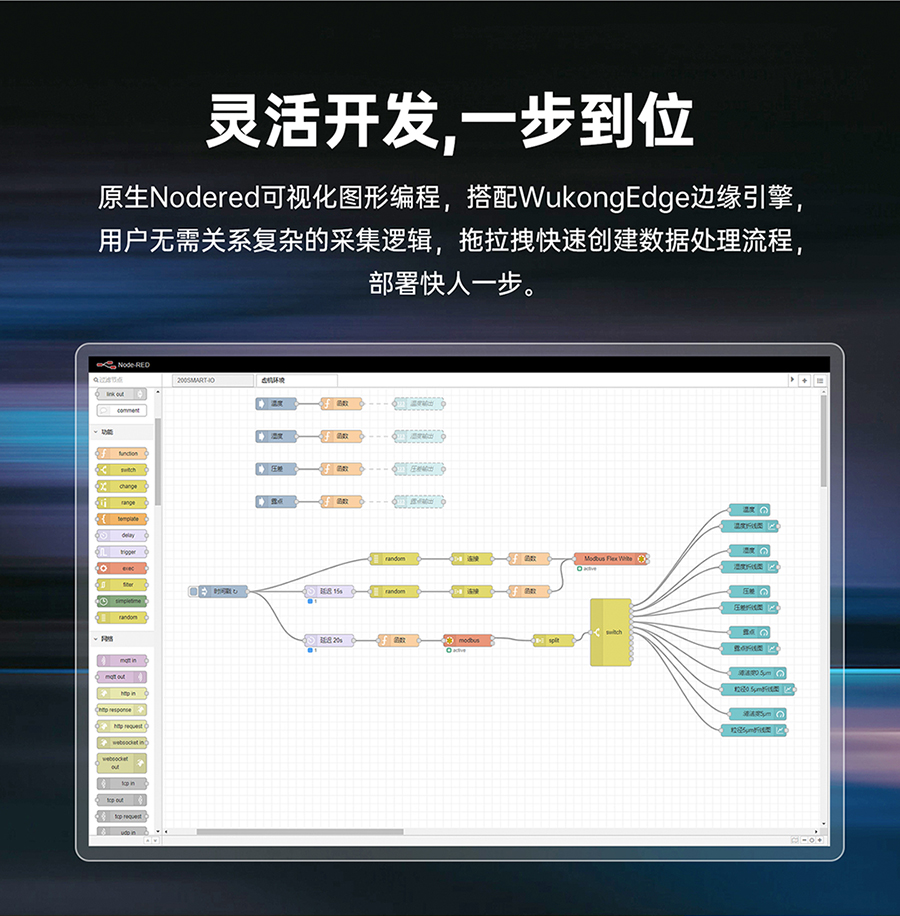

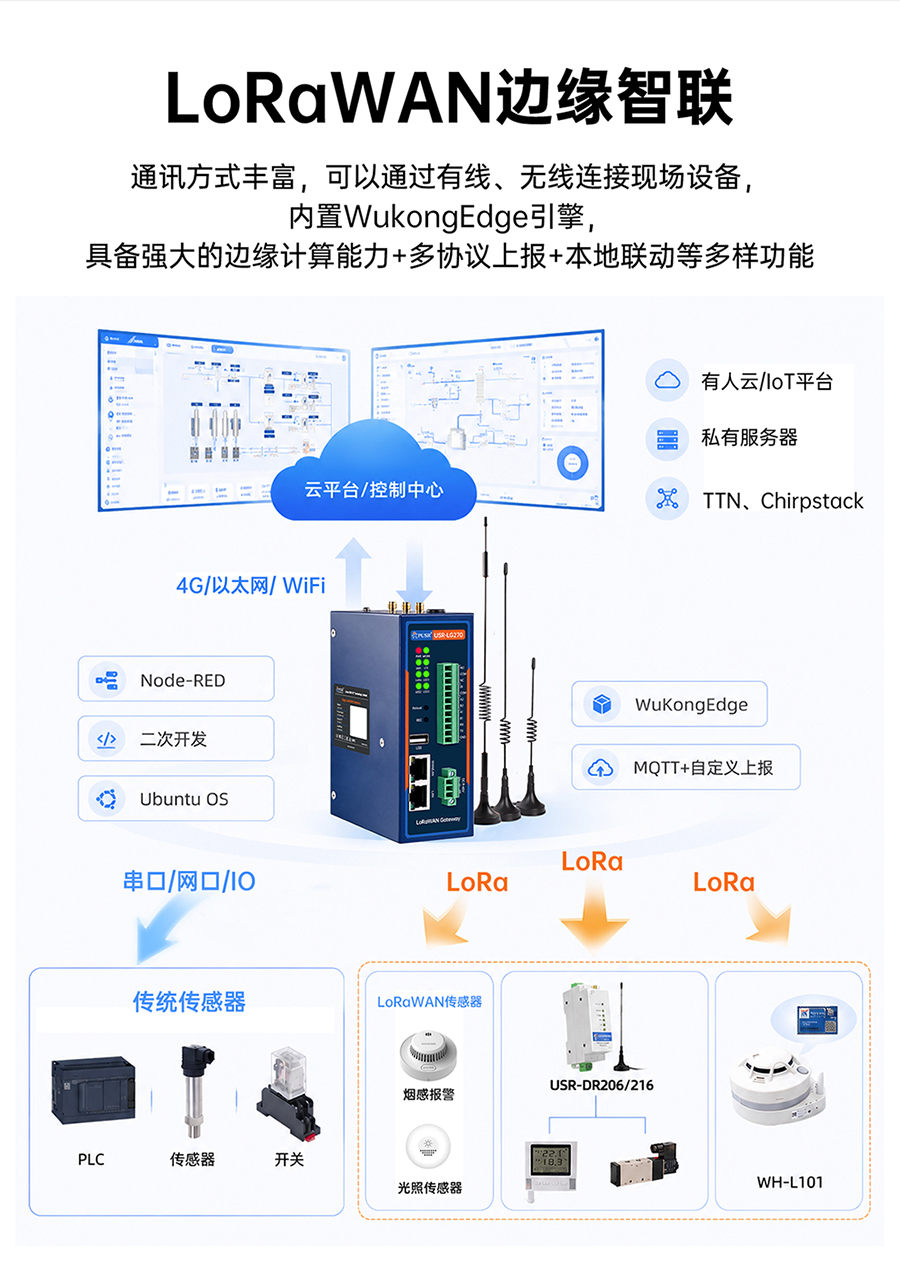

边缘计算引擎

WukongEdge

边缘计算点位

支持1000边缘采集点

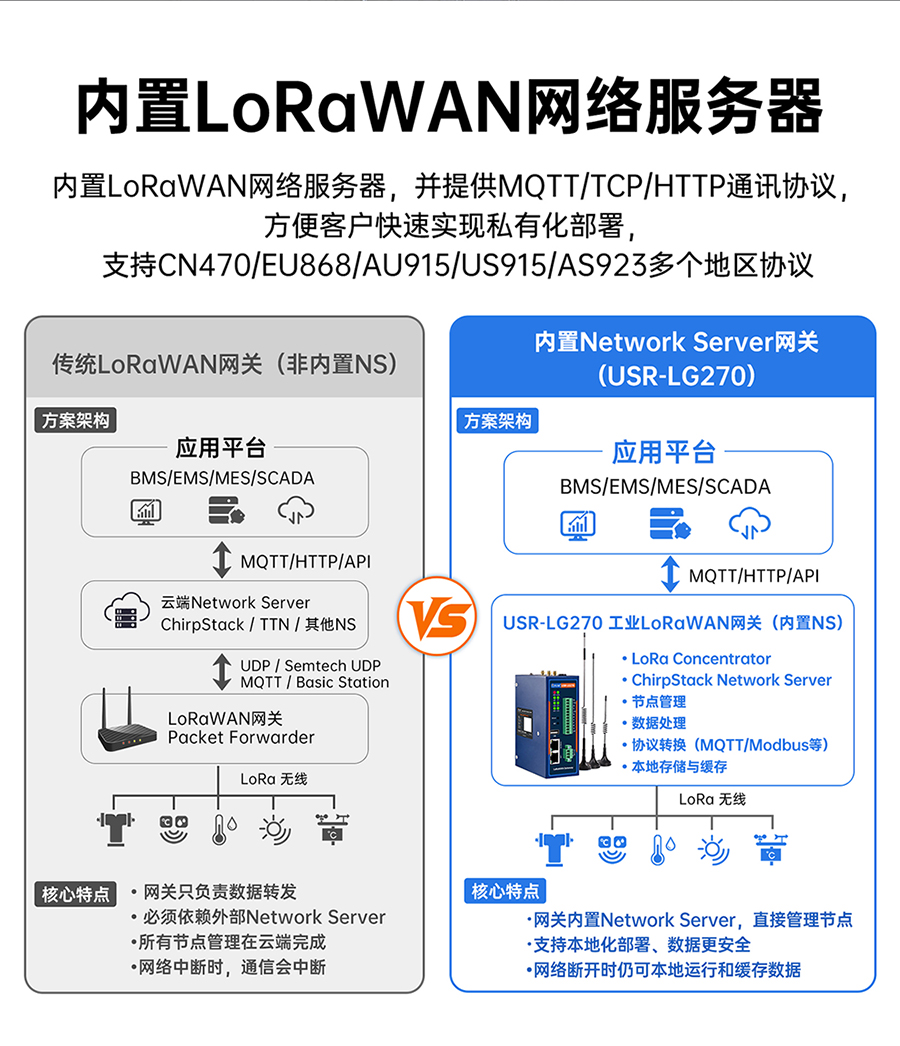

内置NS服务

支持，内置Chirpstack服务器

LoRaWAN激活方式

OTAA / ABP

ADR

支持

第三方LoRaWAN平台

ChirpStack, TTN、腾讯云

北向协议

MQTT, TCP, HTTP

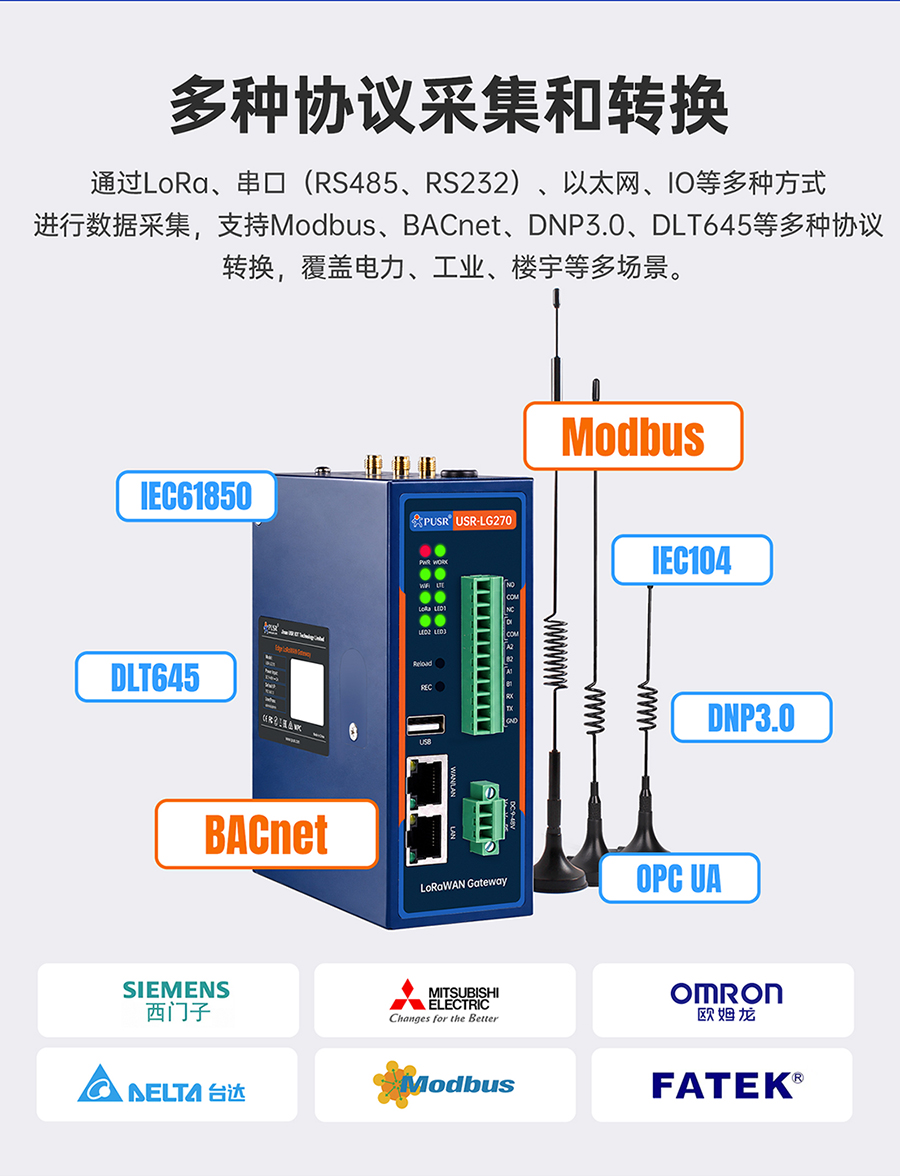

工业协议

Modbus RTU, Modbus TCP, BACnet, DLT645, 多种PLC协议等

本地数据存储

支持

二次开发

支持

VPN

PPTP, L2TP, OpenVPN

电气与环境参数

供电电源

9 ~ 48VDC

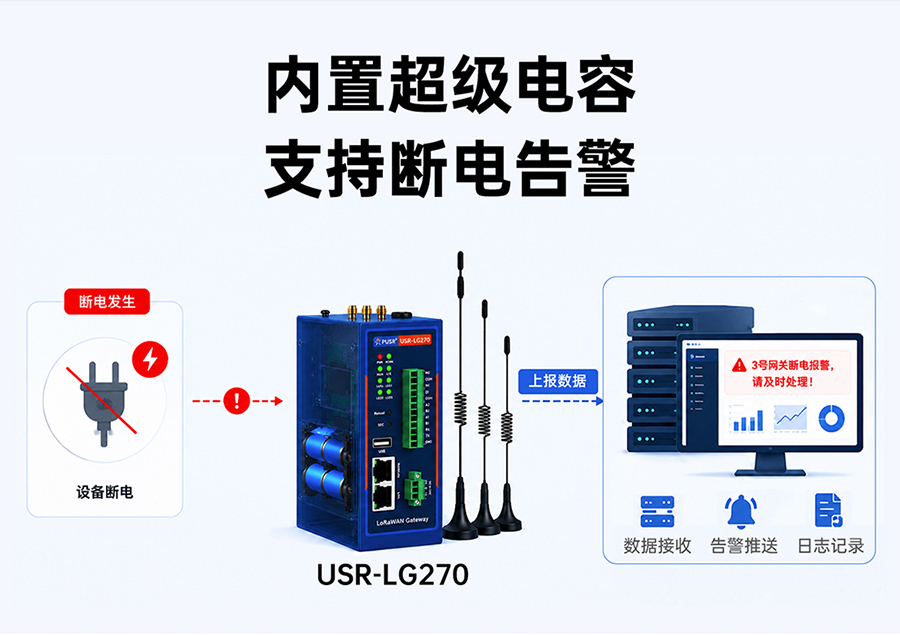

断电报警

内置超级电容

断电续航时间

最大20 Seconds

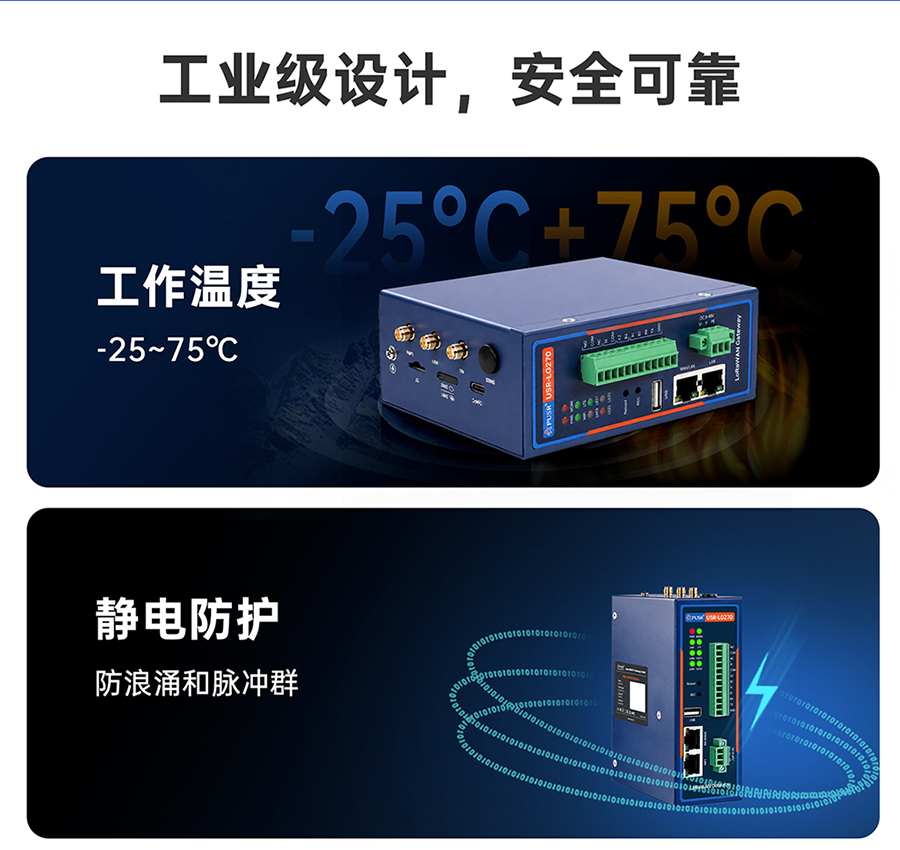

工作温度

-25°C ~ +75°C

存储温度

-40°C ~ +85°C

工作湿度

5% ~ 95% RH (Non-condensing)

EMC防护

工业级防护

机械特性

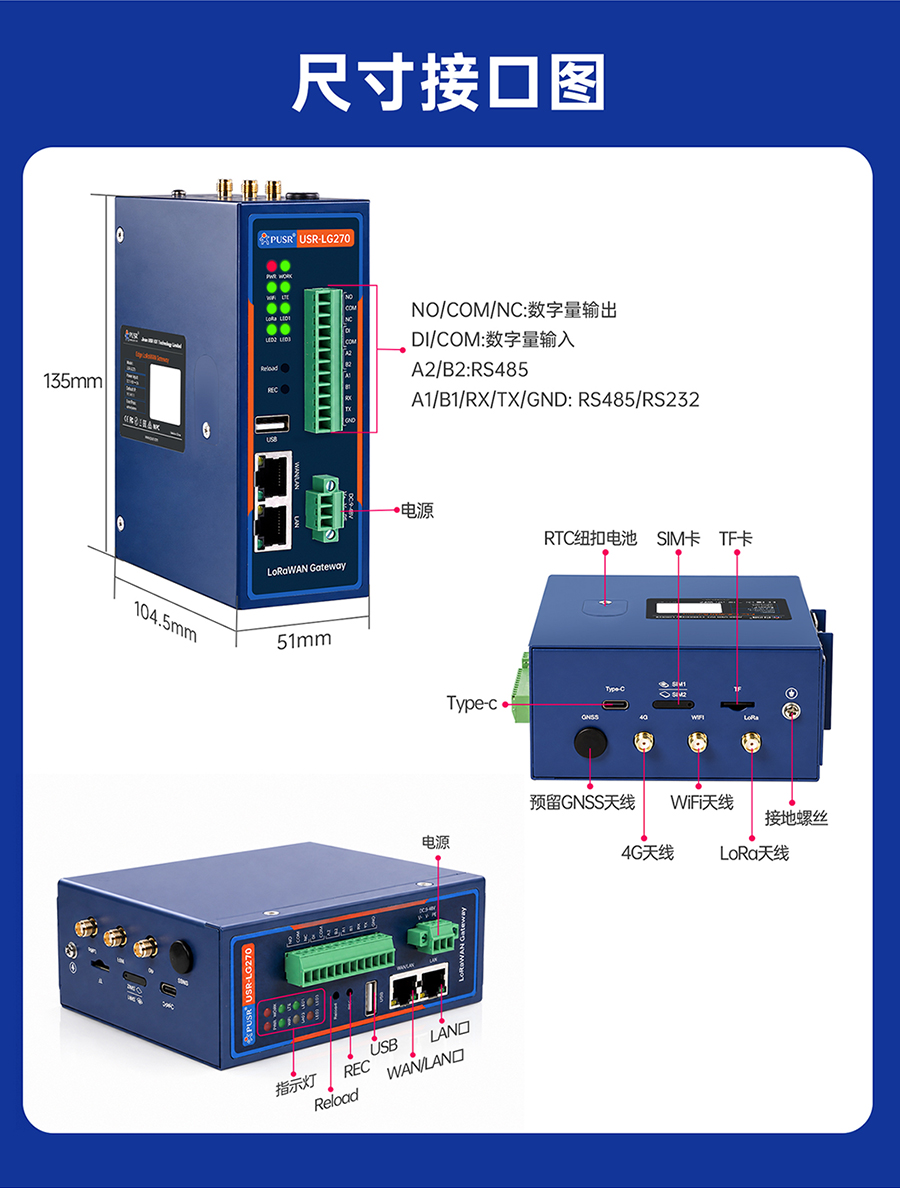

产品尺寸

135 × 104.5 × 51 mm（不含端子/导轨）

安装方式

导轨/挂耳安装

外壳材质

钣金
