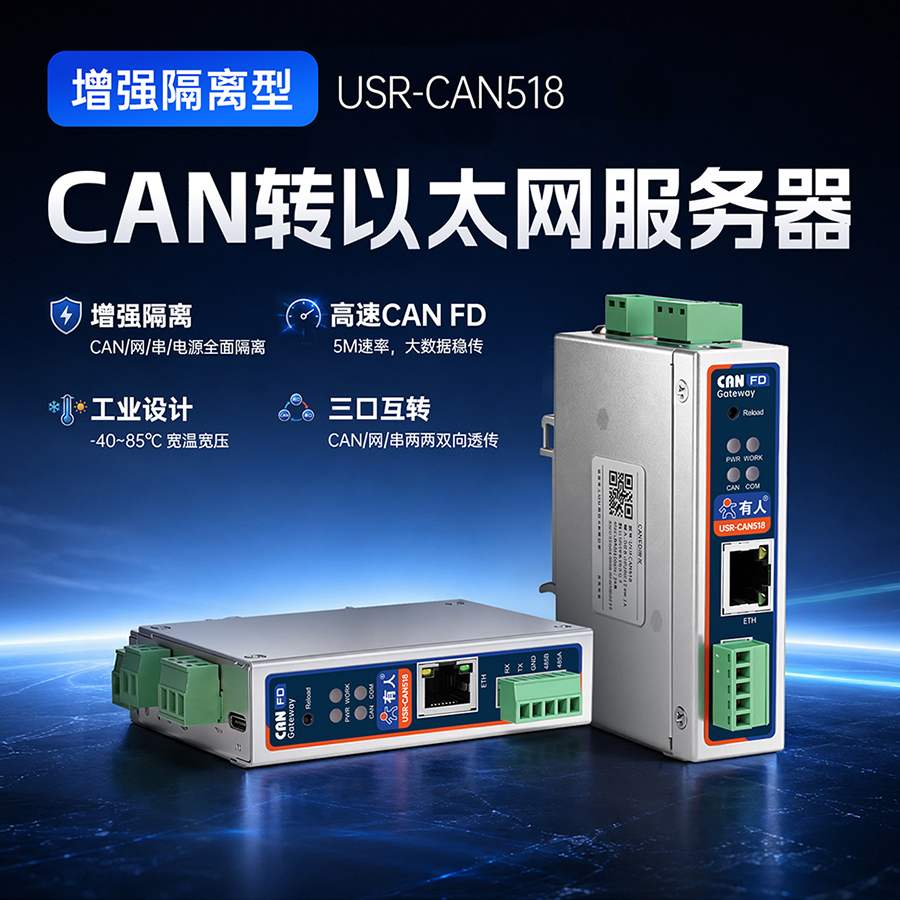

分类
|
参数
|
数值
|
|
基本参数
|
工作电压
|
DC9～36V，推荐使用12V 1A
|
|

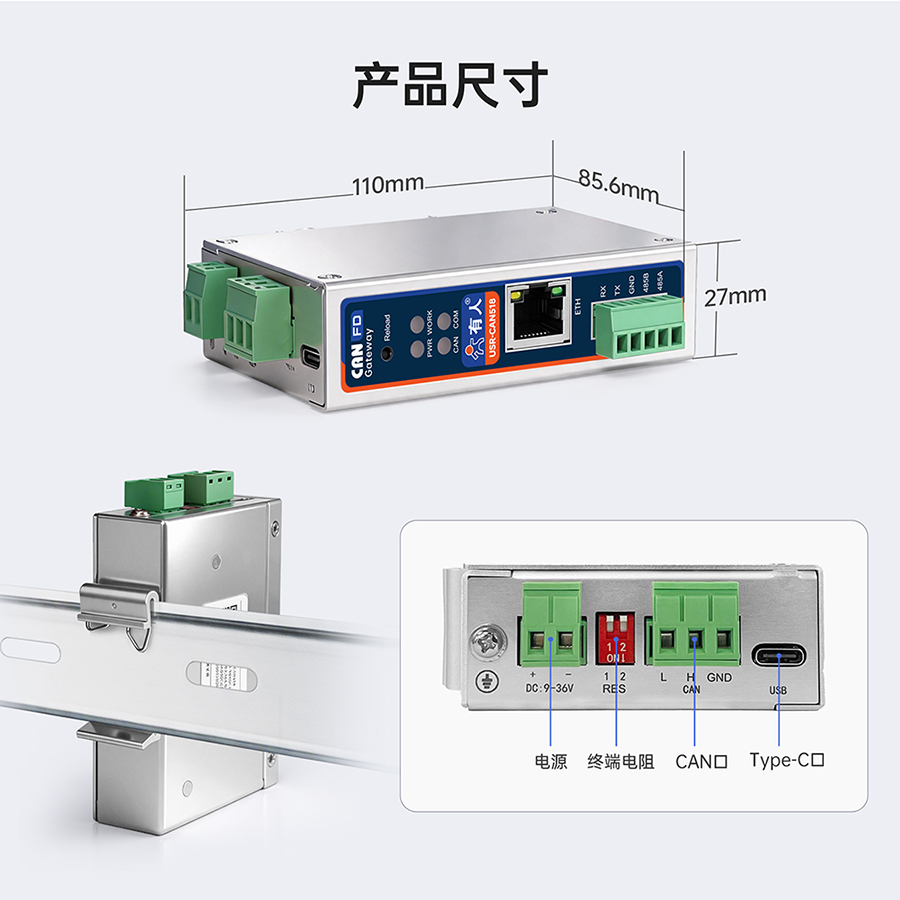

尺寸
|
110*27*85.6mm
|
|
安装方式
|
导轨式安装
|
|

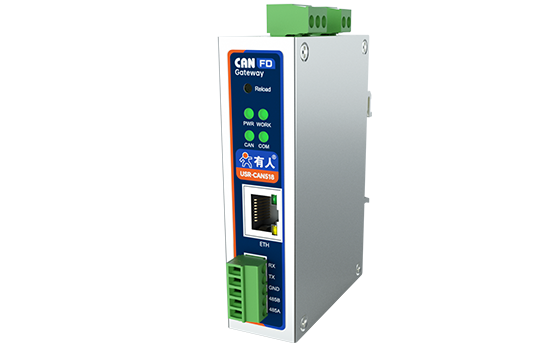

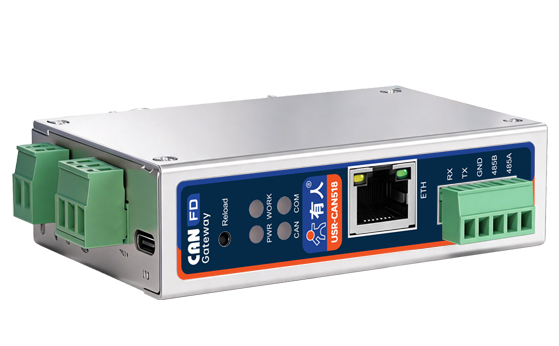

Reload按键
|
长按可恢复出厂设置
|
|
指示灯
|
POWER、WORK、NET、CAN
|
|
接口参数
|
CAN口规格
|
1路CAN口，支持CANFD，兼容CAN 2.0A/2.0B
|
|
CAN口波特率
|
仲裁域波特率：5K~1Mbps；数据域波特率100K~5Mbps
|
|
终端电阻
|
内置2个CAN总线120Ω终端电阻。
通过拨码控制电阻接入，拨任意一位拨码到ON，并联一个120Ω电阻。
两位拨码都到ON，并联两个120欧姆电阻
|
|
网口规格
|
RJ45、10/100Mbps、交叉直连自适应
|
|
串口规格
|
支持一路RS485或RS232接入
|
|
工作环境
|
工作温度
|
-40~85℃
|
|
储存温度
|
-40~105℃
|
|
工作湿度
|
5%～95% RH(无凝露)
|
|
存储湿度
|
5%～95% RH(无凝露)
|
|
软件功能

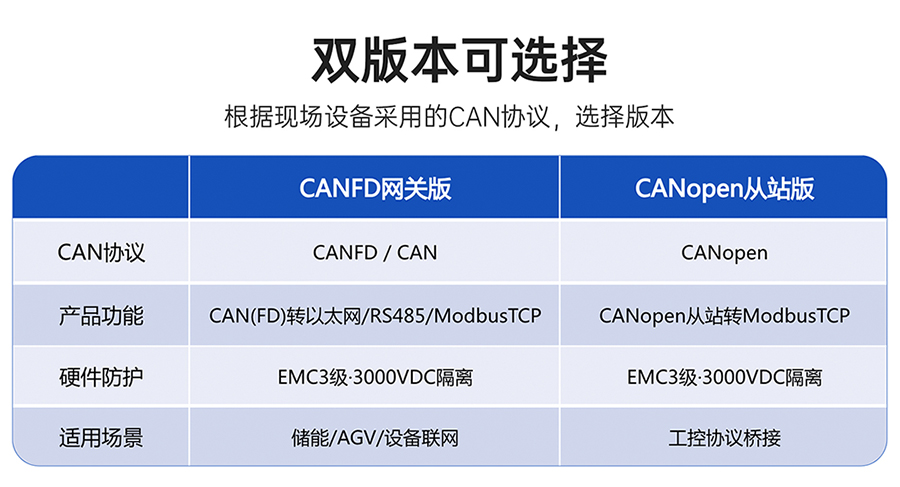

(canfd版）
|

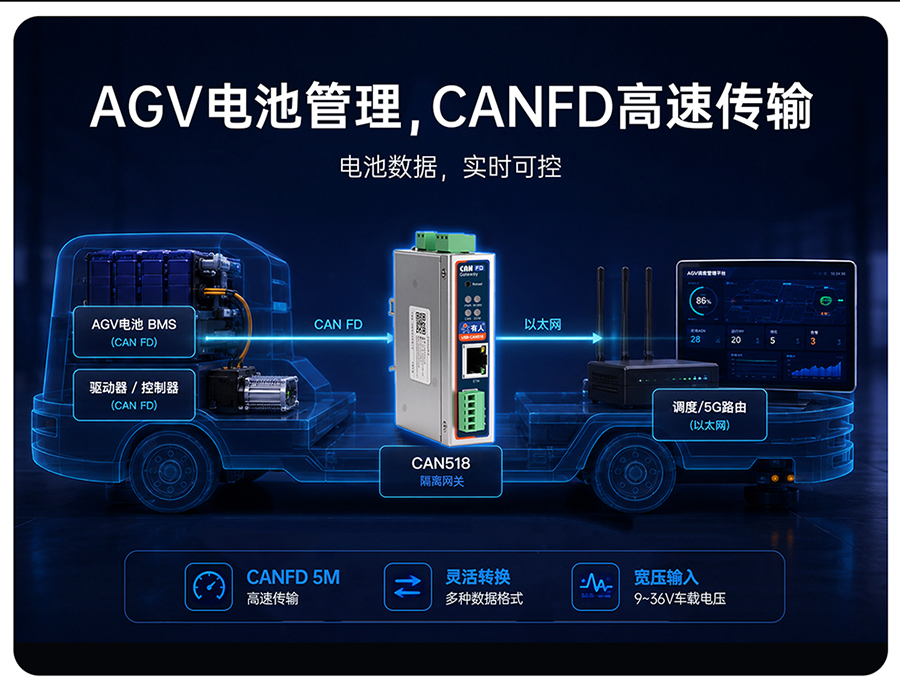

数据转换
|

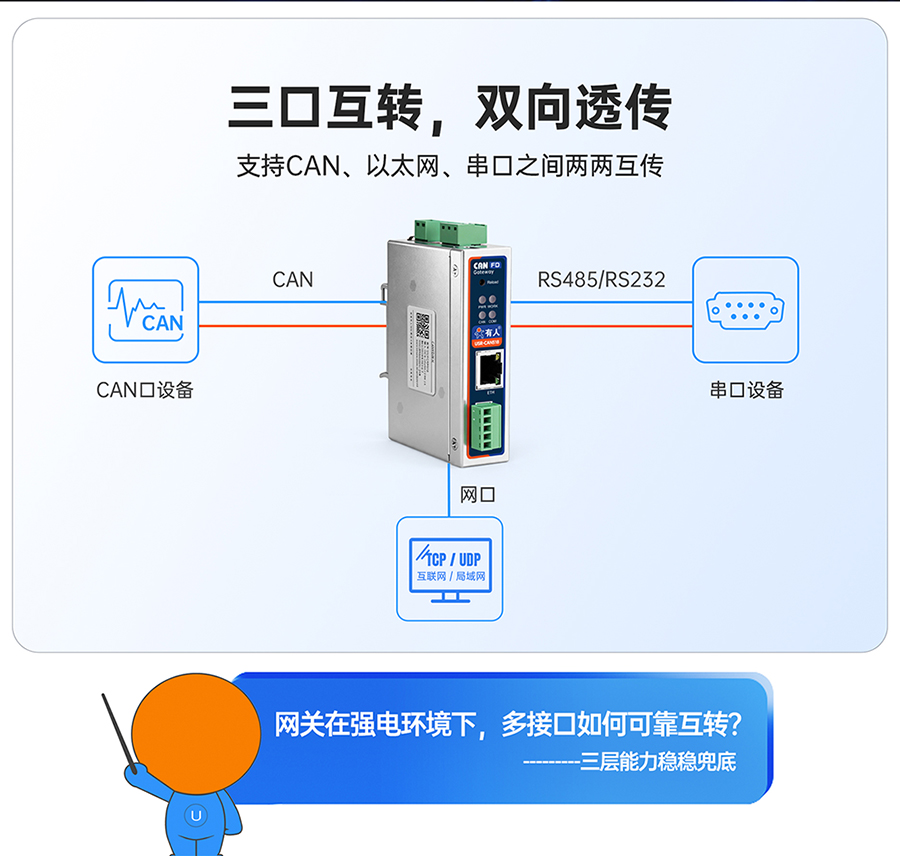

支持CANFD转以太网、CANFD转RS485/RS232、以太网转RS485/RS232
|
|
网络协议
|

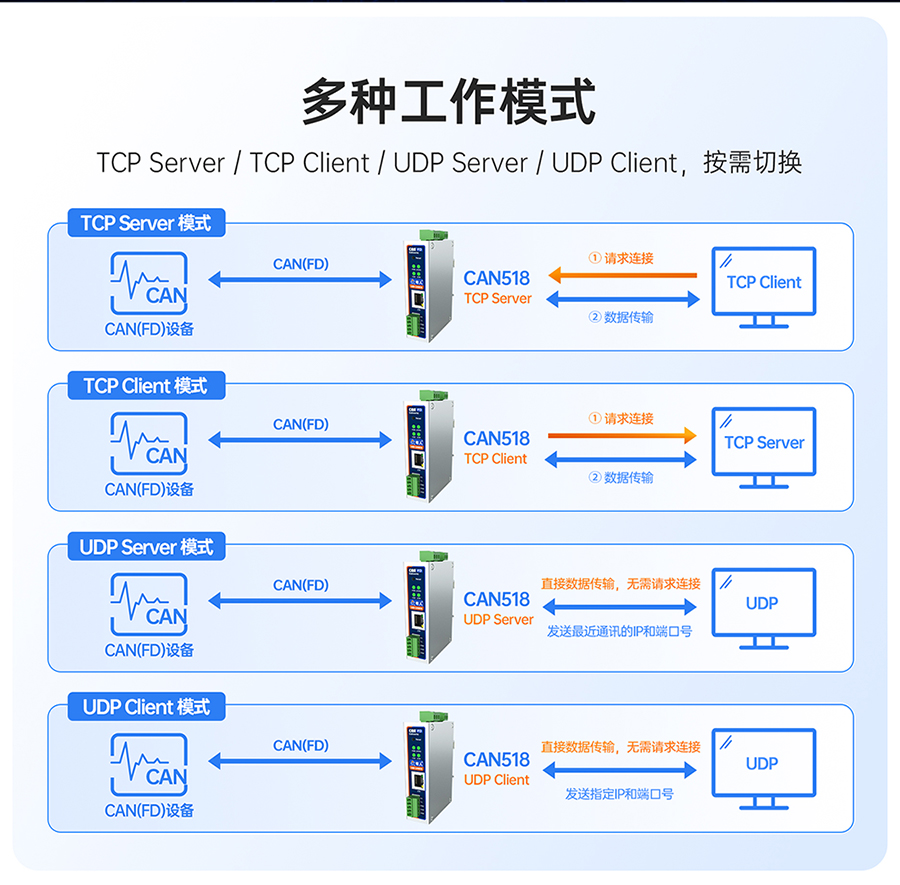

TCP server、TCP client、UDP server、UDP client
|
|
双路socket
|
支持
|
|
转换模式
|
透明转换、透明带ID转换、标准转换、modbus转换、自定义帧头帧尾转换
|
|
CAN ID
|
支持标准帧、扩展帧
|
|

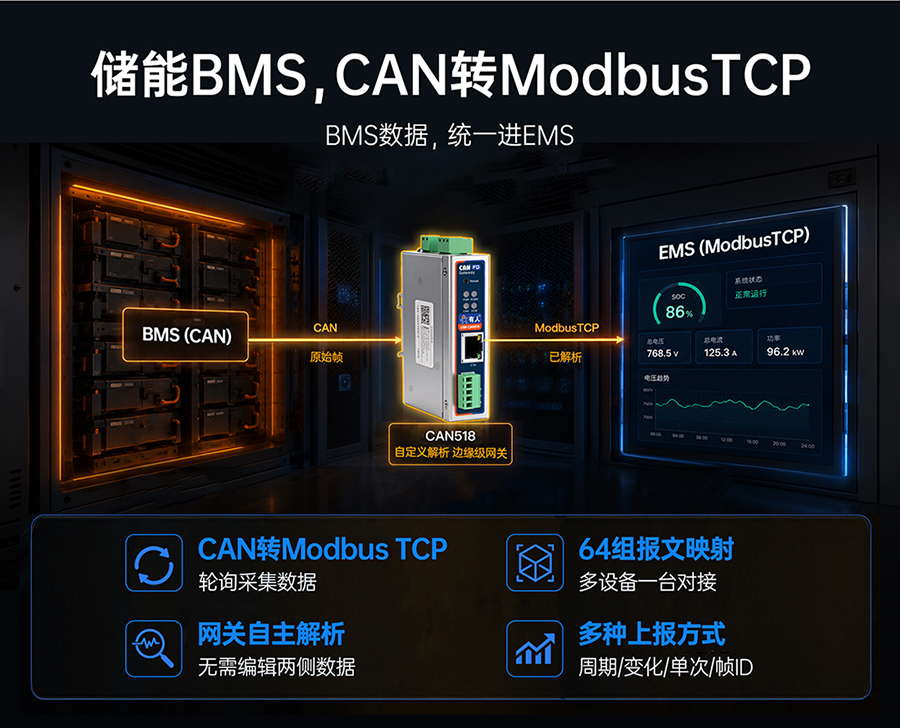

Modbus网关
|
支持CANFD转Modbus RTU（主/从）、CANFD转Modbus TCP（主/从）
|
|
点位数
|
支持64组发送报文、64组接收报文
|
|
帧ID过滤
|
支持仅标准帧、仅远程帧、自定义输入帧ID（最多32组）
|
|
打包帧数时间
|
支持自定义打包帧数、自定义打包时间
|
|
转换方向
|
支持双向转换、仅网口转CAN、仅CAN转网口
|
|
工作模式
|
正常、回环、只听
|
|
固件升级
|
支持上位机进行固件升级
|
|
参数配置
|
AT指令、上位机软件配置
|
|

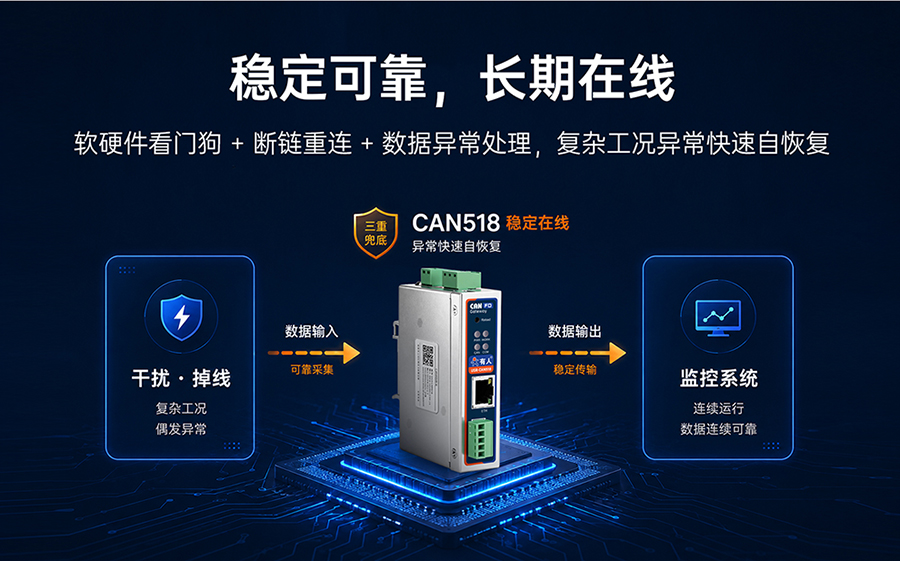

心跳包
|
支持网络心跳包、CAN口心跳包
|
|
注册包
|
支持自定义、MAC注册包；可选择连接发送、数据携带、全注册
|
|

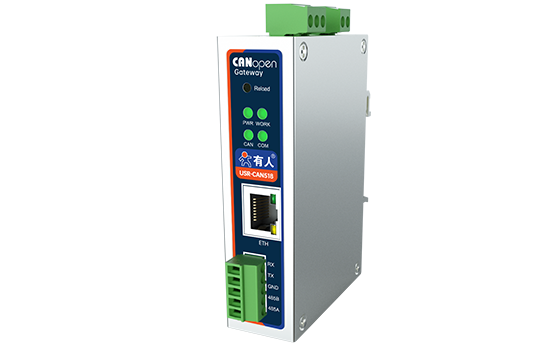

软件功能
(canopen版）
|
CANopen特性
|
设备支持CANopen从站
|
|
CANopen从站支持128组TPDO和128组RPDO
|
|
Modbus特性
|
支持2种工作模式：EtherCAT 从转Modbus TCP/RTU 主站
|
|
设备工作为Modbus RTU 主站时，最大支持255个ModbusRTU从站
|
|
设备工作为Modbus TCP 主站时，做TCP客户端，支持唯一TCP从站接入
|
|
ESI文件
|
提供标准ESI文件，可官网下载
|
|
配置方式
|
提供上位机配置软件，简单易用。也可通过AT指令配置
|
|
支持一键参数读取，CSV文件导入导出
|
|
支持上位机实现固件升级
|
|
防护参数
|

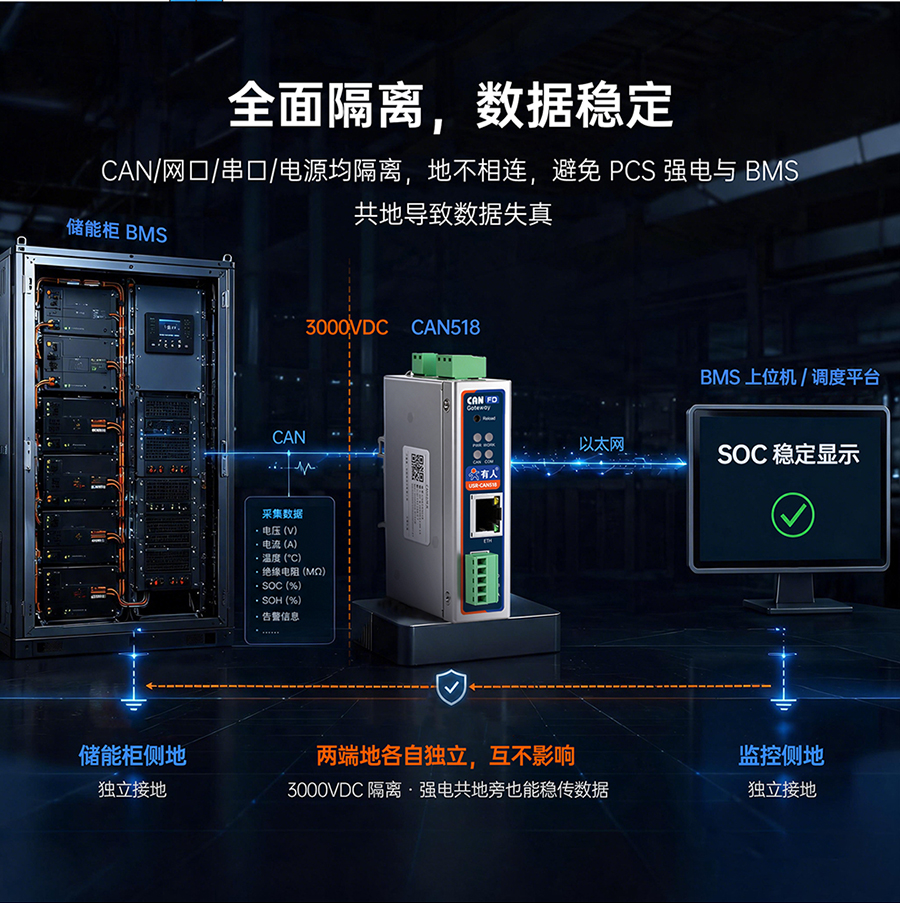

隔离
|
电源、CAN口、网口、串口全隔离
|
|

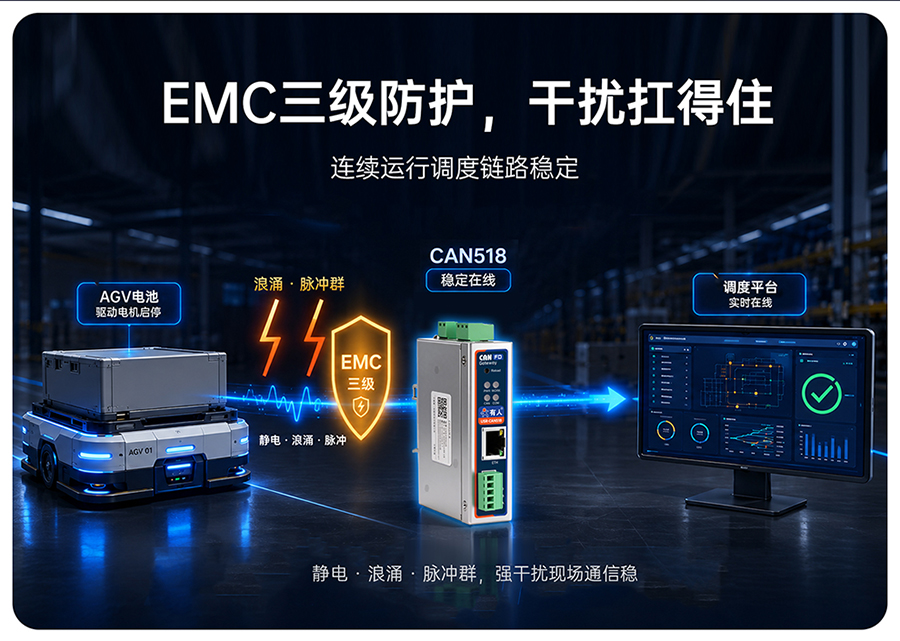

静电防护
|
空气放电8kV，接触放电6kV
|
|
电快速脉冲群
|
电源回路2kV；网口、CAN口回路1kV
|
|
浪涌干扰度测试
|
电源回路差模1kV、共模2kV；CAN口回路共模2kV;网口回路1kV
|
