低功耗串口蓝牙模块评测
2016-07-26


  如今,市面上的低功耗串口蓝牙模块种类繁多,在基本功能上面也不禁相同,都可以把有线串口数据转换为无线蓝牙串口进行传输。因此,在选择一款串口蓝牙模块时就越发的复杂。但是实际上,只要我们分析工业领域应用的一些特点,就可以减轻很多困难。比如像的稳定性、功耗、通信距离、使用温度等都是工业厂商需要考虑的方面。通过实际测试,下面将会向工业厂商推荐一款串口蓝牙模块(附带实测截图),有人物联网的串口蓝牙模块USR-BLE100

  一、串口蓝牙模块的功能测试

  首先,我们总共挑选了另外两款串口蓝牙模块,在基本功能上进行了测试,试验结果如下图。

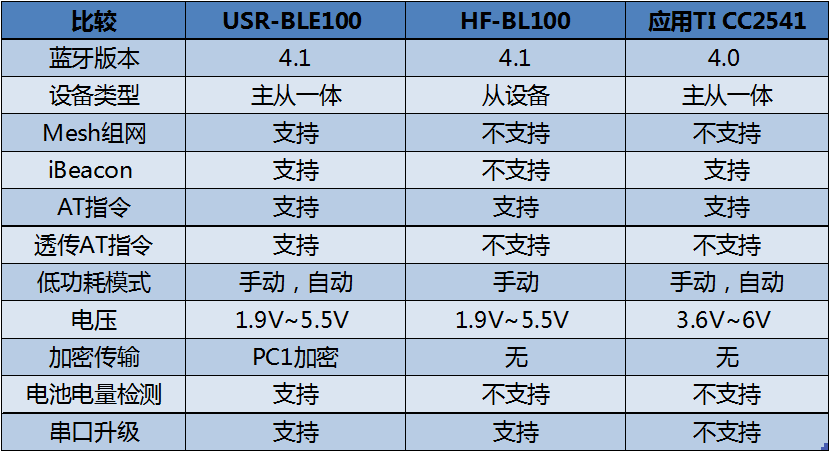

各版本型号蓝牙模块功能比较

  各版本型号蓝牙模块功能比较

  如图所示,USR-BLE100在功能方面是非常全面的,并且已经全面支持了串口蓝牙模块的一些比较新的功能,如Mesh组网、iBeacon、PC1加密等。再有了这些功能后,这款模块可以在工业、商用、智能家居和智能穿戴设备领域都有比较广泛的应用。

  二、串口蓝牙模块的功耗测试

  在考察完一些该有的具体功能后,我们对此款蓝牙模块的功耗进行了详细的测试。测试的项目主要有手机作为主设备、蓝牙模块作为从设备时各种状态的功耗和两个蓝牙模块在一个为主设备、一个作为从设备、主从传数据下的功耗,测试中的波特率主要参考值为2400、4800、9600、19200、38400、57600和115200等,测试时间为60s,进行多次测试。具体数据如下图所示:

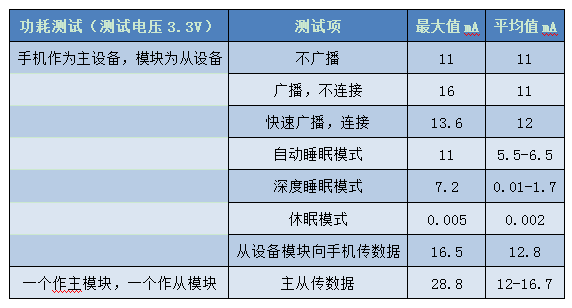

功耗测试结果


 功耗测试结果

  经过了多次反复的实测,测试结果还是非常惊人的。尤其是此款串口蓝牙模块还可以通过AT指令进入睡眠模式和休眠模式(睡眠模式可以自动唤醒,而休眠模式可以通过引脚唤醒),休眠模式下的功耗平局值才只有0.002mA,同时在一般广播模式下,模块的功耗也基本在15mA以下,完全可以秒杀市面上大部门蓝牙模块的功耗。看来,跟商家宣传的一样,ble100完全可以用CR2477纽扣电池使用2年之久。

  三、串口蓝牙模块的稳定性测试

  稳定性测试中,我们的测验方法比较简单,用一个串口蓝牙模块当主设备、另一个作为从设备,然后主从进行数据透传,选取了常见的波特率,多次试验取较为平均的值。数据如下:

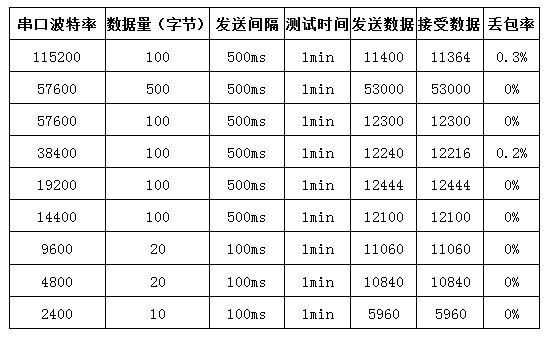

串口波特率测试数据

  可以看到,在测试中大部分波特率下都不存在丢包情况,只产生了两次丢包率,而且丢包率都在千分之五一下,属于较为合理的范围。同时在工业领域上,串口蓝牙模块进行一主一从传输数据的情况还是比较少的。因此在稳定性测试下,USR-BLE100还是值得信赖的。

  四、串口蓝牙模块的通信距离测试

  众所都知,传统蓝牙模块的通信距离都是比较短的,但到了蓝牙4.0以上,蓝牙模块的通信距离有了质的飞跃。此次测验,我们从室内来到了室外。测试方法为,两个模块主从互传,传输速率0.1KB/s,一分钟丢包率<0.5%。测试结果,和一部分地图图示如下:

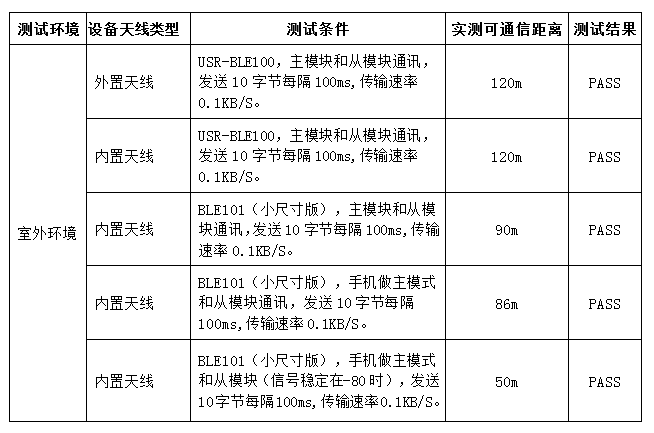

  测试环境设备天线类型测试条件实测可通信距离测试结果

串口蓝牙模块测试结果

  在通信距离中,我们还测试了同BLE100相同方案的更小体积的模块BLE101的相关数值,以及其和手机互传的距离。测试距离都达到了较高的水准,也同样验证了这款串口蓝牙模块在工业上实用性。

  经过多个项目的测试检验,蓝牙模块BLE100的各项数据都达到了高水准。同时,山东有人物联网的服务也是非常到位的,线上的技术支持和线下的FAE部门都可以很快解决我们在使用串口蓝牙模块中所产生的一些问题。USR-BLE100不愧为一款非常值得购买的串口蓝牙模块。
