本产品已停产，请移步迭代产品 http://www.usr.cn/Product/159.html
WIFI模块 介绍
TTL串口与WIFI双向透明传输
嵌入式低功耗WIFI模块
USR-WIFI232-T是有人物联网推出的一款经典的WIFI模块。具有低功耗、低成本、小体积的特点，WIFI模块硬件上集成了MAC，基频芯片，射频收发单元，TCP/IP协议栈，以及功率放大器。
采用业内最低功耗嵌入式结构，并对智能家居、智能电网、手持设备、个人医疗、工业控制等这些低流量低频率的数据传输领域做了专业的优化。采用了1x10管脚2mm插针连接器，更易于焊装在照明和插座等应用领域的产品硬件。配备外置天线连接器，适用于各种外置天线的应用。
低成本低功耗小尺寸AP+STA模式Smart-Link

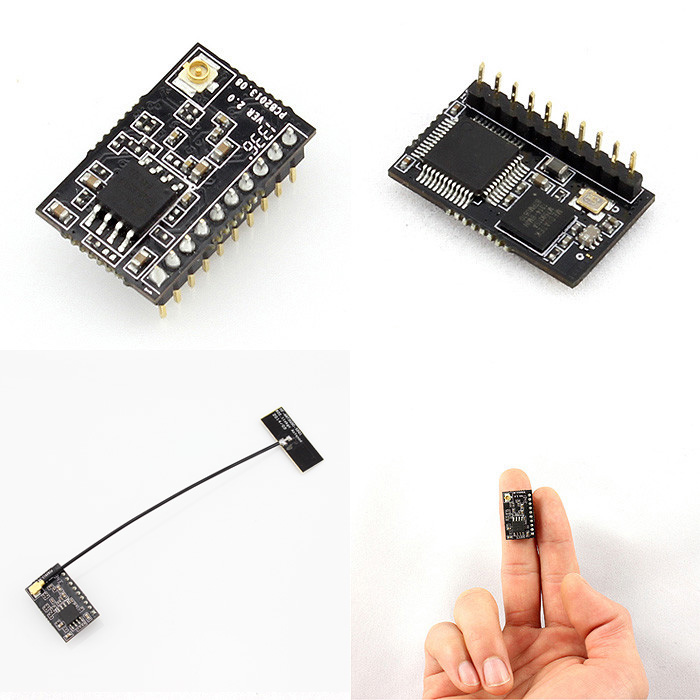

WIFI模块 图片
WIFI模块 特点
- 超成本：采用MTK的SOC加自有MCU(Cortex-M3)方案，供货稳定，批量价格很优惠
- 超低功耗：WIFI在网待机功率仅需12ma@3.3V，适于电池供电
- 超小尺寸：22mm x 13.5mm x 6mm, 1x10管脚2mm插针连接器
- 工作模式：支持AP/STA/AP+STA共存工作模式
- WPS联网配置：实测试通过五十余种路由器
- Smart-Link：手机在路由器网络中，输入WIFI连接密码即可快速使模块加入路由器（提供APP）
- 支持UART/PWM/GPIO数据通讯接口
- 支持无线升级固件，提供无线批量配置工具
分类
|
参数
|
取值
|
| 无线参数 | 标准认证
|
FCC/CE |
无线标准
|
802.11 b/g/n | |
频率范围
|
2.412GHz-2.484GHz | |
发射功率
|
802.11b: +16 +/-2dBm (@11Mbps) | |
| 802.11g: +14 +/-2dBm (@54Mbps) | ||
| 802.11n: +13 +/-2dBm (@HT20, MCS7) | ||
接收灵敏度
|
802.11b: -93 dBm (@11Mbps ,CCK) | |
| 802.11g: -85dBm (@54Mbps, OFDM) | ||
| 802.11n: -82dBm (@HT20, MCS7) | ||
| 外置：I-PEX连接器、焊盘引出线接口 | ||
| 硬件参数 | 数据接口
|
UART |
| PWM, GPIO | ||
工作电压
|
3.0~3.6V | |
工作电流
|
AP:[email protected]
STA:[email protected] |
|
工作温度
|
-40℃ ~ 85℃ | |
存储温度
|
-40℃- 125℃ | |
尺寸
|
22mm x 13.5mm x 6mm | |
外部接口
|
1x10，2mm插针(0度或90度) | |
| 软件参数 | 无线网络类型
|
STA/AP |
安全机制
|
WEP/WPA-PSK/WPA2-PSK | |
加密类型
|
WEP64/WEP128/TKIP/AES | |
升级固件
|
本地无线 |
|
定制开发
|
支持客户自定义网页，提供SDK供客户二次开发（VIP客户） | |
网络协议
|
IPv4, TCP/UDP/HTTP | |
用户配置
|
AT+指令集, Web页面 Android/iOS终端, Smart Link智能配置APP |
