1：硬件需求：需要USR-WSD-2 温湿度传感器

     软件需求：力控组态软件 力控 ForceControl V7.0

2：温湿度传感器读取温湿度指令是 11 04 00 00 00 02 73 5B

3：将温湿度传感器串口连接到电脑串口，电脑串口号为com3

4：组态软件的设置.

(1)新建工程。

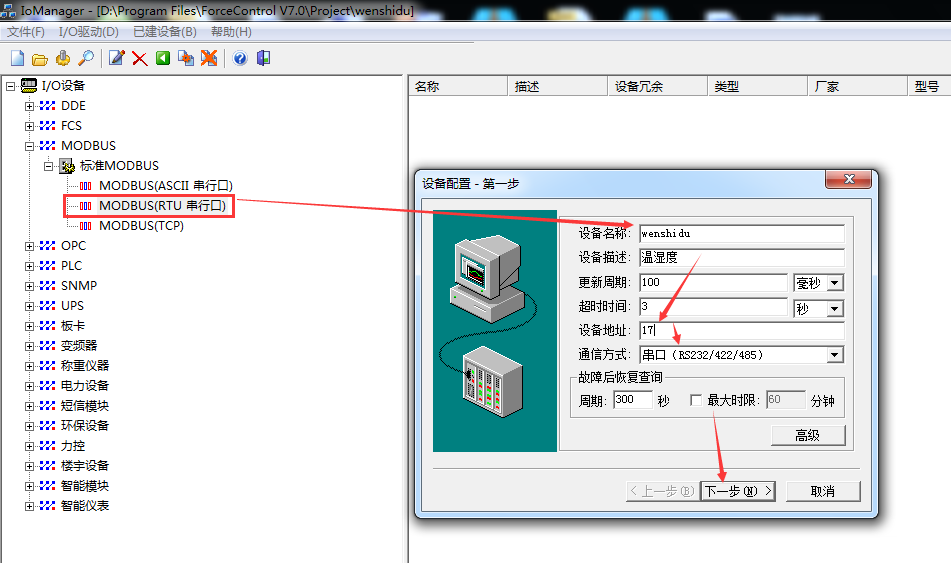

（2）IO 设备组态。建立一个MODBUS RTU 协议的组态。

把设备地址设置为17.由于温湿度的命令帧是 0x11 ，就代表10进制的17.

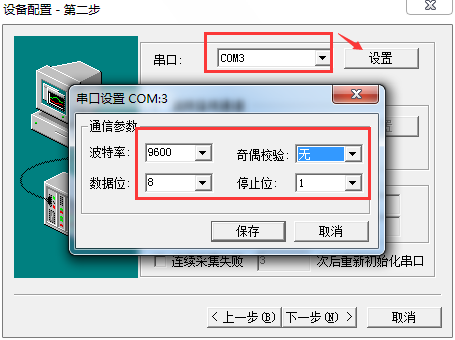

温湿度传感器的默认波特率是：9600 N 8 1.

(3) 数据库组态。

选择一个模拟IO点

新建一个点名。然后点数据连接

数据链接IO组态的设备名。然后点增加连接项，内存设置为  AR （代表功能码04），偏置设置为1，数据格式16位

然后再新建一个点，增加连接项，只需要设置偏置为2即可，其他和点1一样。

（4） 新建一个窗口，设置显示值。

新建两个文本

新建两个文本

双击shidu ，然后选择模拟输出的表达式为数据库组态的名字wenshidu ，双击wendu ，然后选择模拟输出的表达式为数据库组态的名字wenshidu1

（5）运行程序，

读取到湿度 和温度值 分别为 40.8 % 26.4℃

（6）运行程序，添加表盘动画。

也可以在界面增加两个表盘，用来显示温湿度。

添加表盘

选择变量名为数据库组态的湿度变量名，温度变量的添加和湿度类似不在赘述。

运行程序。
