M4串口服务器连接西门子S7-200系列PLC下载程序示例
1970-01-01


硬件需求:串口服务器:USR-TCP232-410
               需要串口设备:S7-200系列PLC ,串口转PPI编程线。

硬件连接:S7-200 PLC连接PPI编程线缆,PPI编程线缆的RS232端连接串口服务器的RS232口,串口服务器网口连接电脑网口或者路由器网口。

软件需求:PLC编程软件:V4.0 STEP 7 MicroWIN ,虚拟串口软件VCOM

实现功能:想实现通过网络,局域网或者外网给PLC下载程序。PLC连接串口服务器,串口服务器直接与电脑端虚拟串口软件建立网络连接,PLC编程软件与虚拟串口连接,编程软件通过虚拟串口+串口服务器的形式下载和上载或者监控PLC的程序。

优势:可以通过网络对多个PLC进行集中管理和控制,可以局域网或者远程管理PLC程序,可以省掉一个比较贵的S7-200的扩展网卡模块

应用范围:主要用于网络控制,集中控制管理,工控行业。可应用在之前是采用RS232串口通信,现在改用串口服务器实现远程通信。

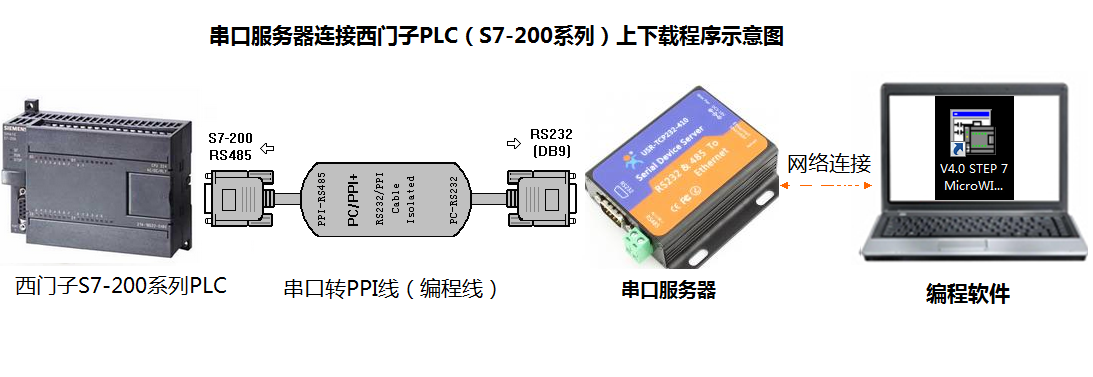

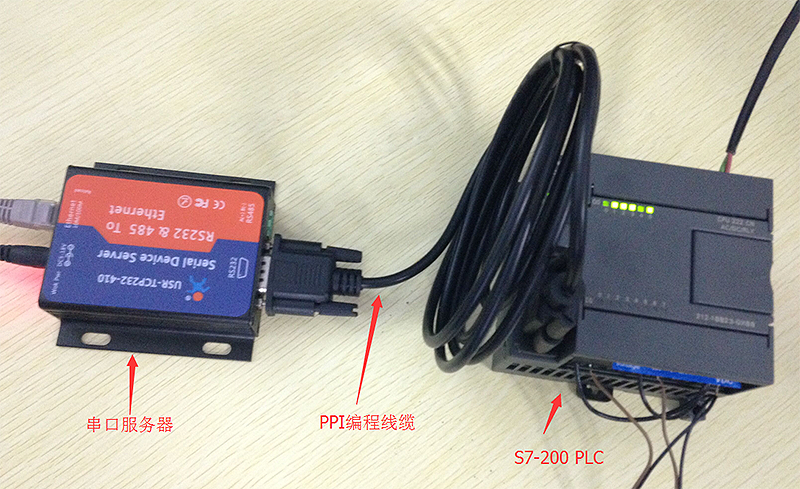

实物连接图:

设置步骤:参考以下

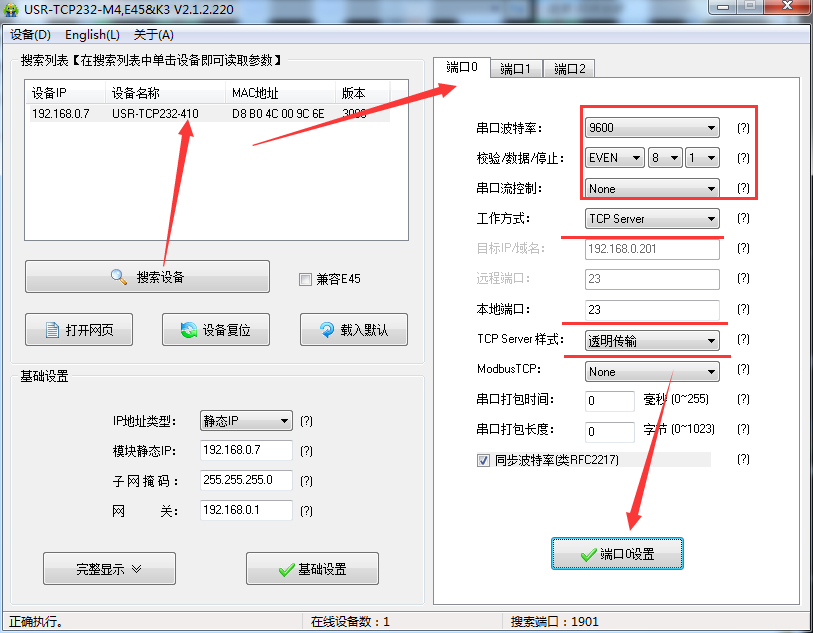

1:将串口服务器网口直连电脑网口或者连接路由器网口。使用设置软件设置参数:搜索设备,设置串口服务器的IP地址与局域网网段一致,设置串口服务器的波特率为9600,校验数据位停止位:EVEN 8 1。这个参数要和PLC的参数一致。打包时间和长度都设置为0.然后端口0设置。(注:搜索到的版本要在3006及3006以上才支持)

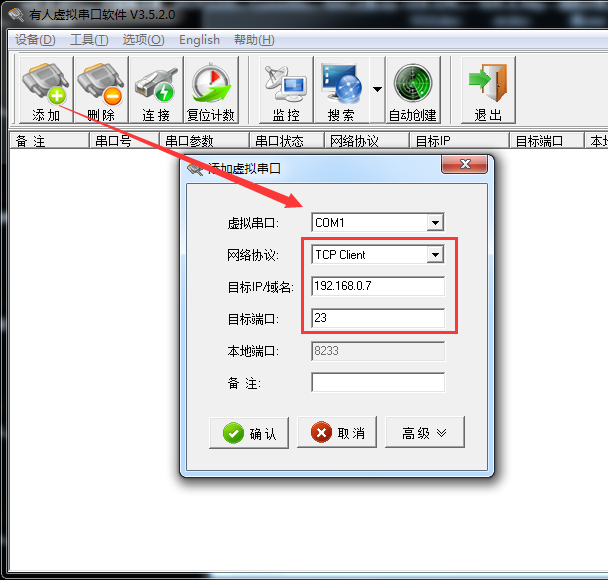

2:然后建立虚拟串口com1,

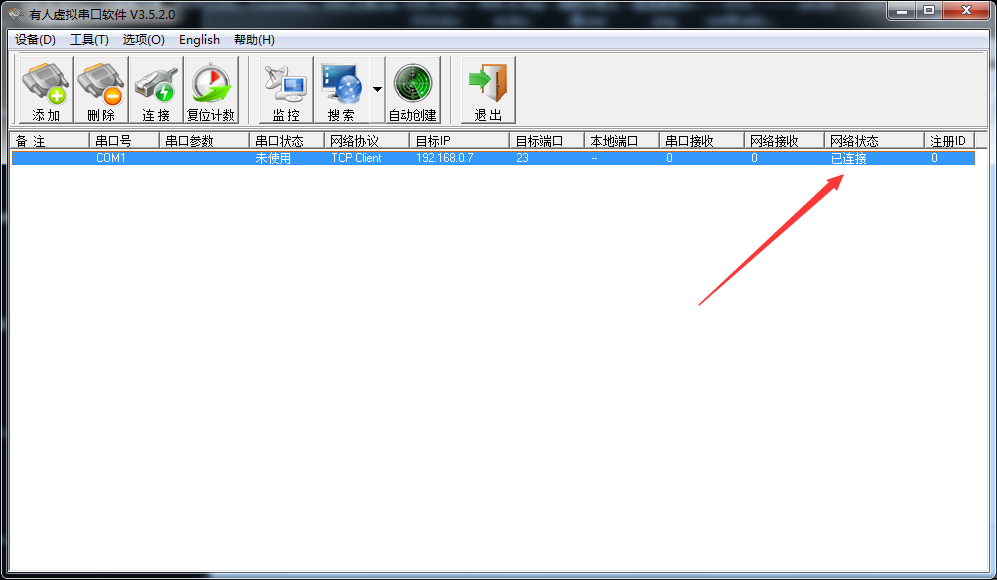

3:com1网络状态为已连接,说明网络通信OK。

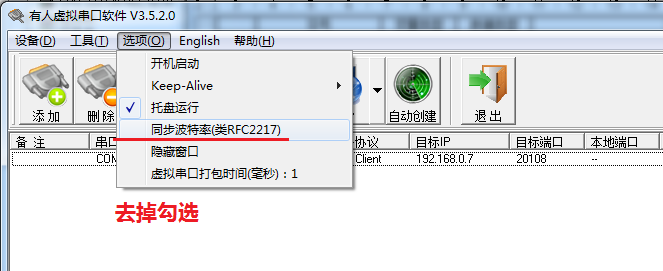

4:禁用同步波特率。

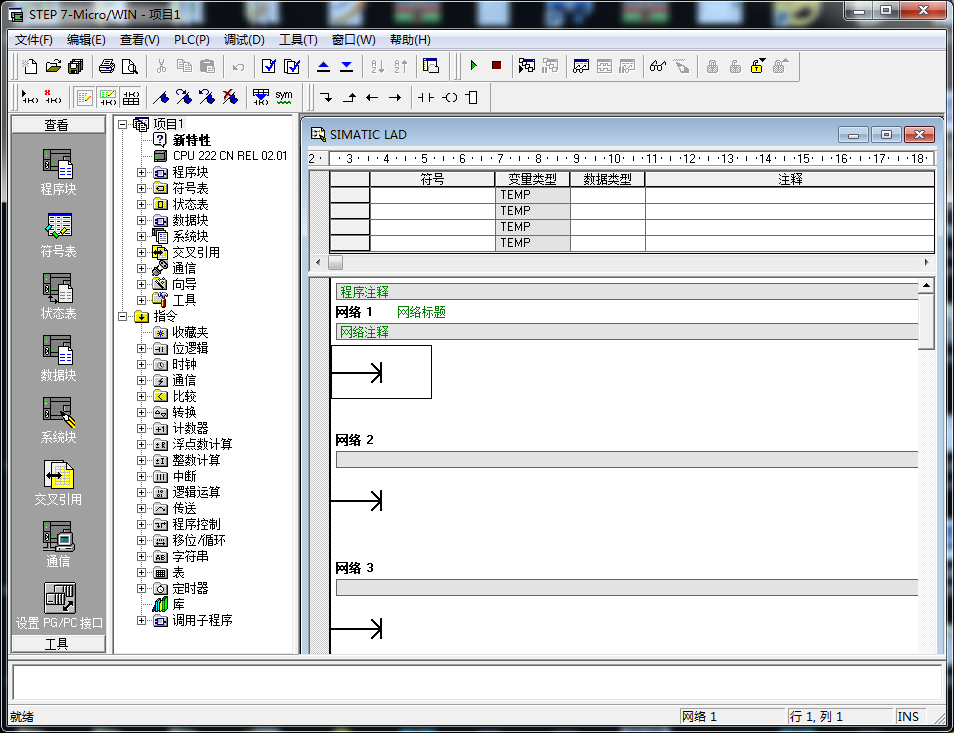

5:打开S7-200的编程软件 setp 7软件。

6:设置通信COM口和检查是否可以通信成功。

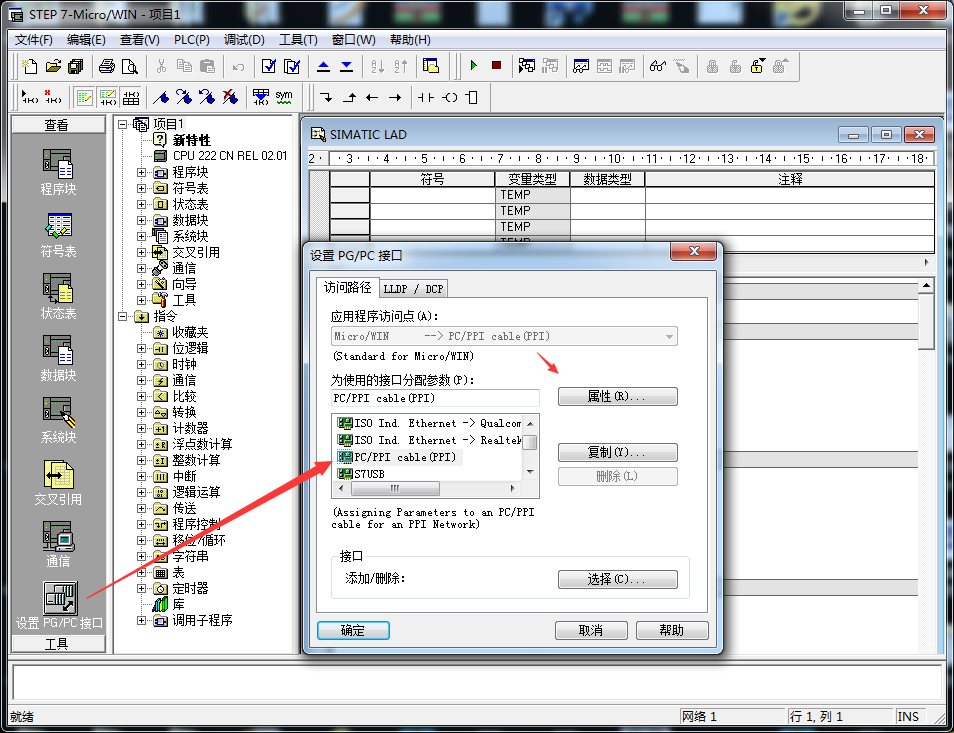

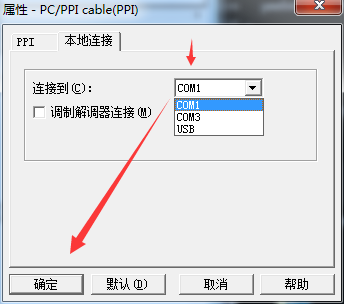

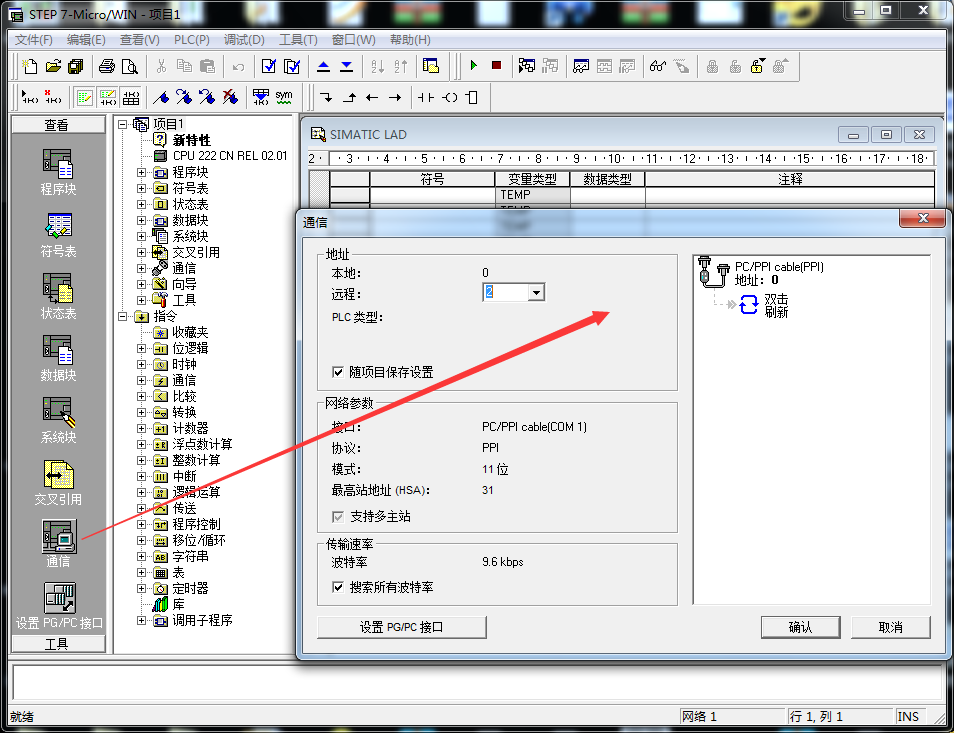

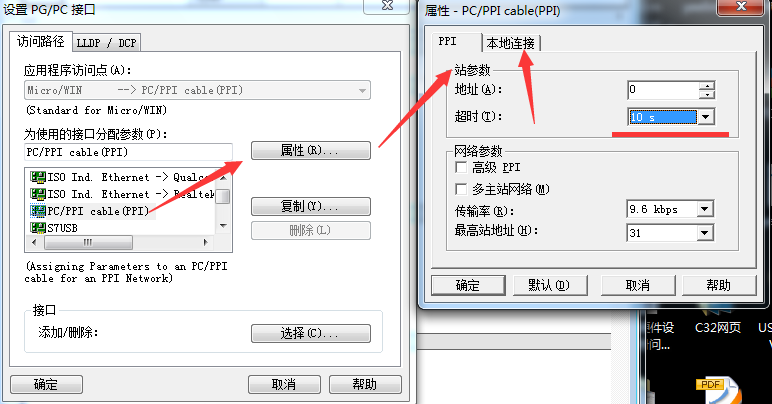

点击设置PG/PC接口,选择PC/PPI,点击属性,将超时时间设置大点,设置10S或者100S.然后点击本地连接选择刚才虚拟的串口com1.

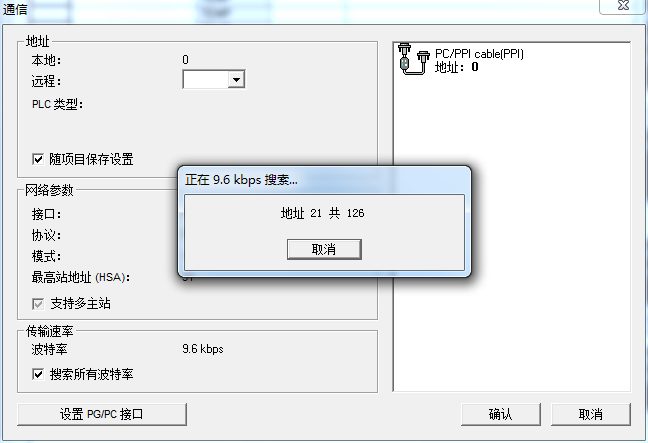

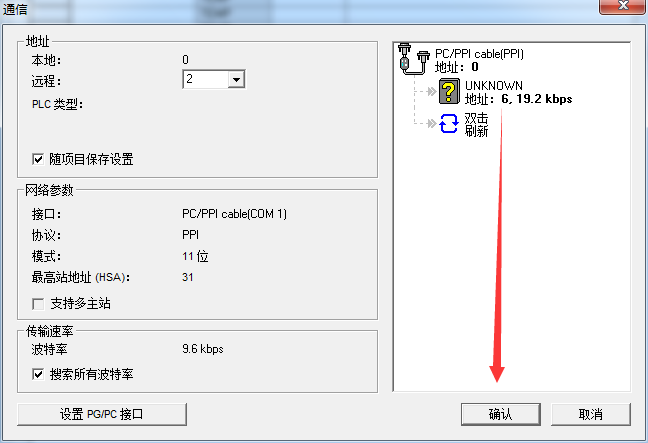

7:点击通信,然后双击刷新,搜索到设备,然后点确定。

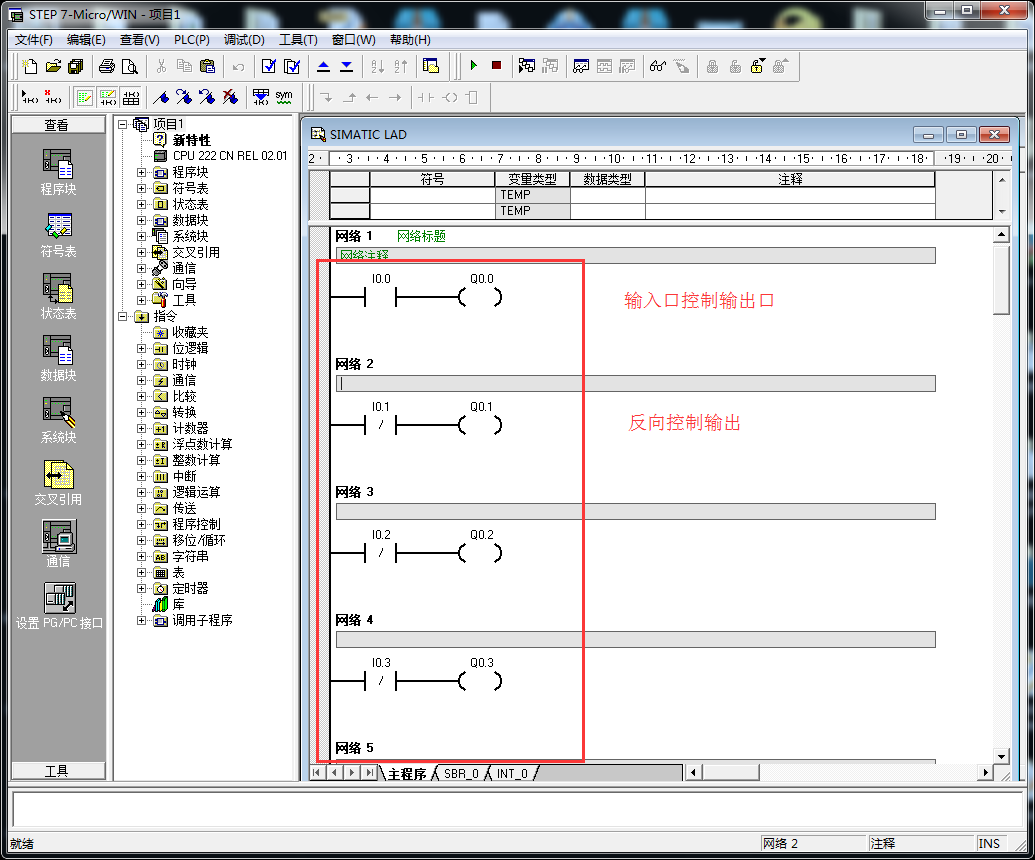

8:新建一个程序,写入程序,例子是一个:输入控制输出的一个程序。

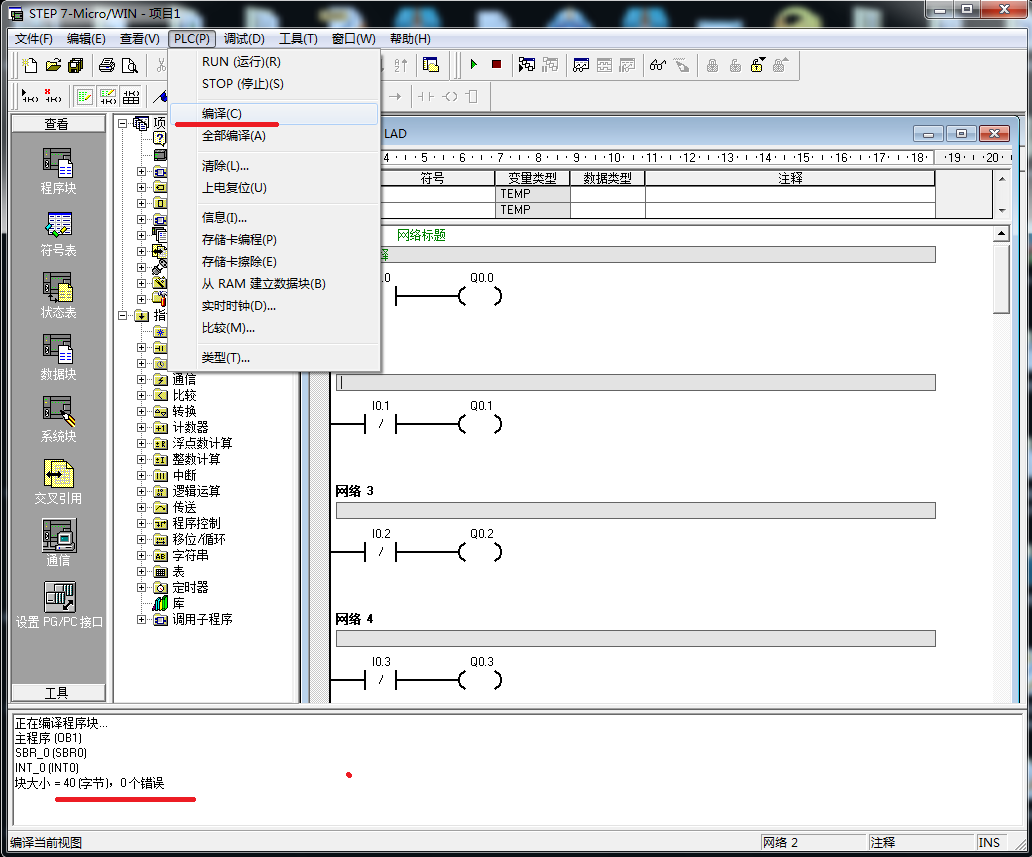

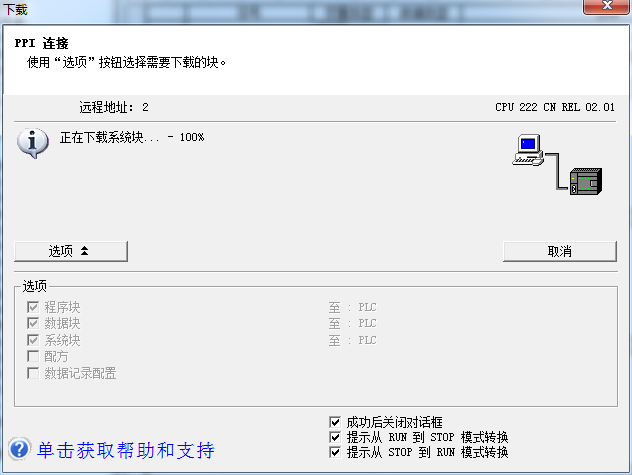

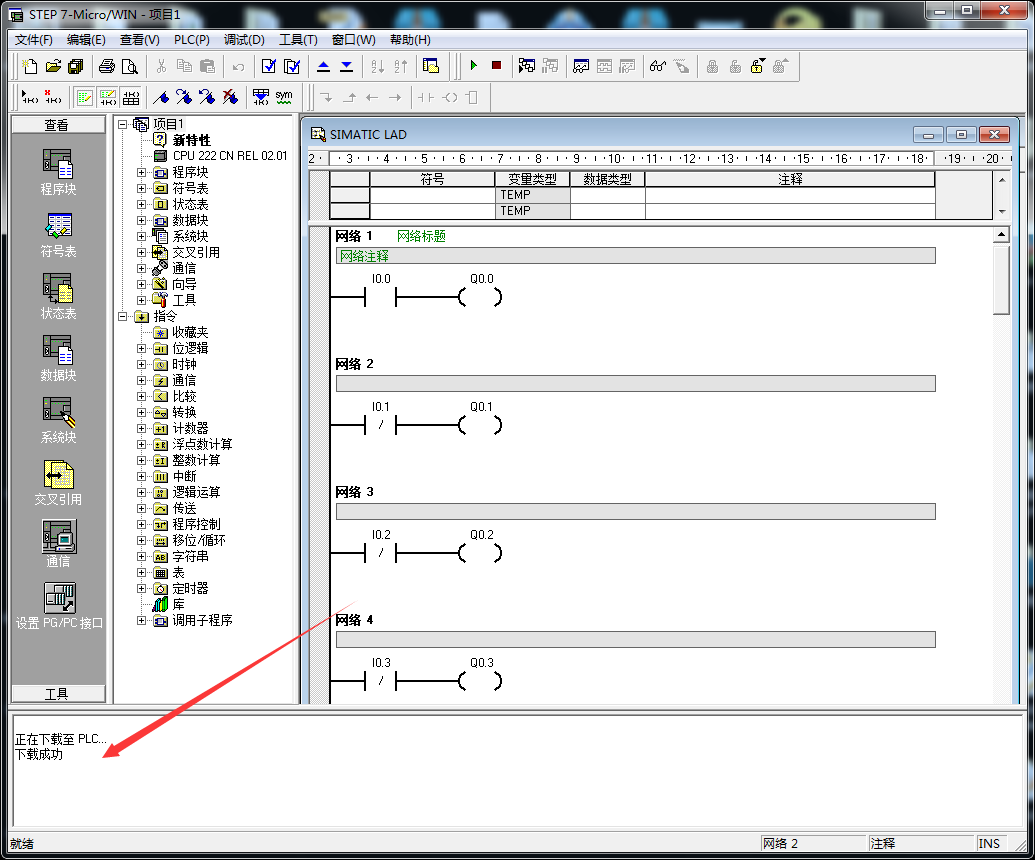

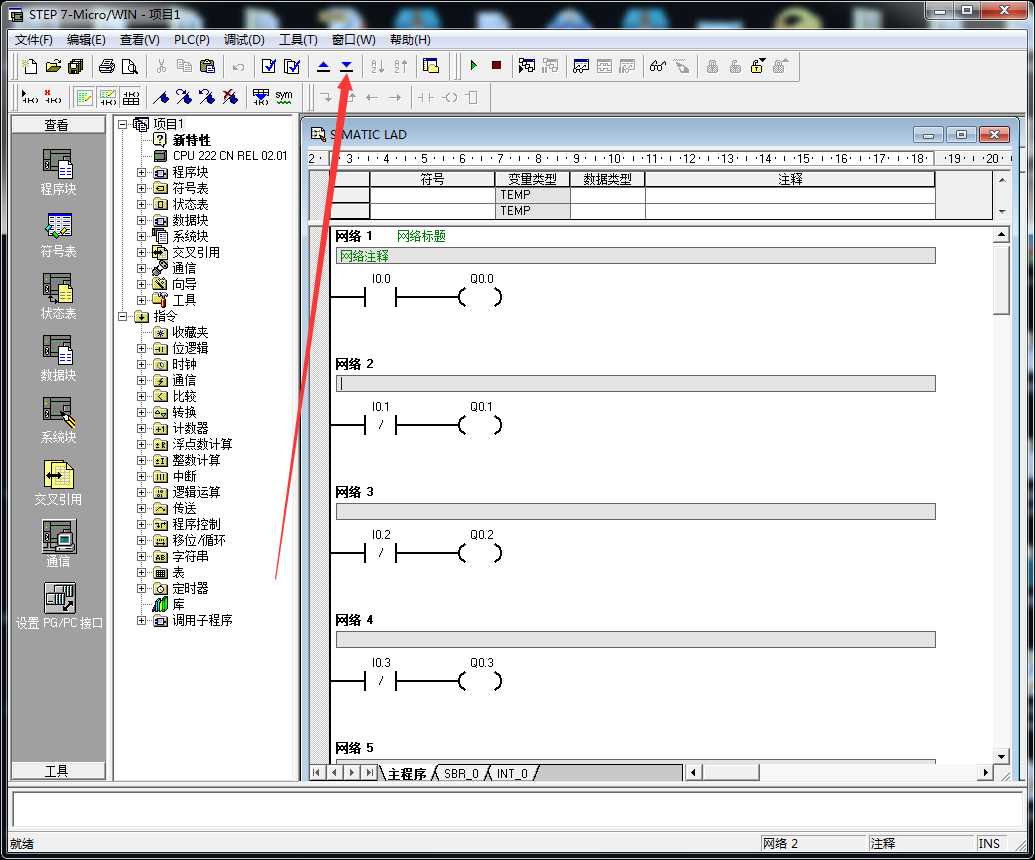

9:编译程序,然后下载程序。

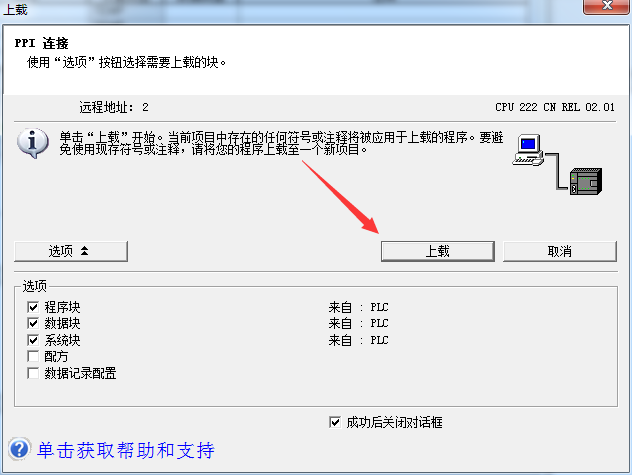

10.上载程序
