工业4g路由器怎么设置使用

2019-08-15

分享到:

  随着互联网的时代发展衍生出物联网这种产物,更多的人通过远程监控的方式,轻轻松松把目标完成。这样不仅减少维护工程师到现场的时间、精力和经济成本,同时可以提供更精确更便捷的服务。工业路由器就是实现户外联网,进行远程传输数据的设备。使用工业路由器进行联网,通常有联网设置、组网设置、通信规则设置、VPN设置、远程监控设置,综合以上常见的工业4g路由器设置需求做简单讲述。

  1、联网设置

  首先,将工业4g路由器插入SIM卡,再将配套的4G天线、WIFI天线、网线、电源适配器依次在对应接口接入。上电后,工作指示灯正常闪亮,则工业4g路由器可正常使用。

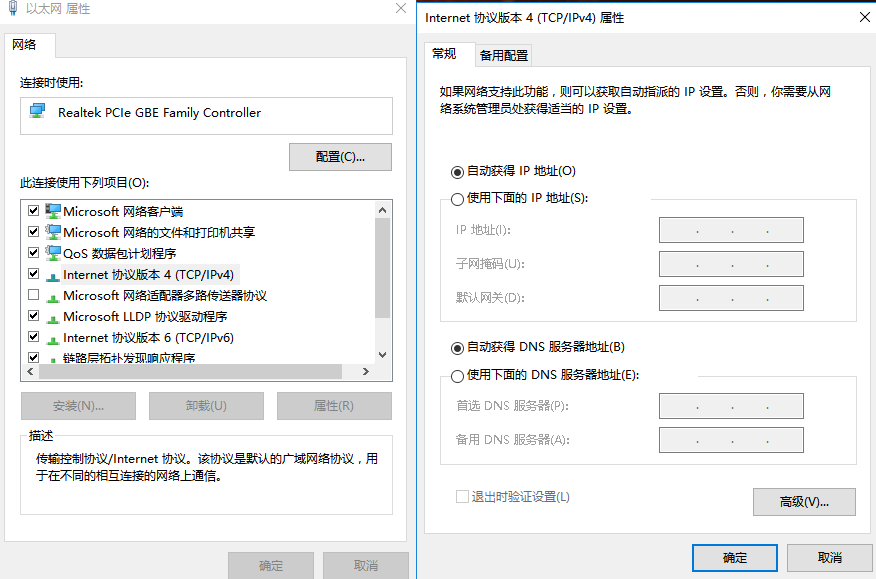

  其次,在电脑端设置联网方式为自动获取IP地址。点击“控制面板”——“网络连接”——“本地连接”,右击“属性”——“tcp/ip协议”——“属性”进行设置。如下图所示。

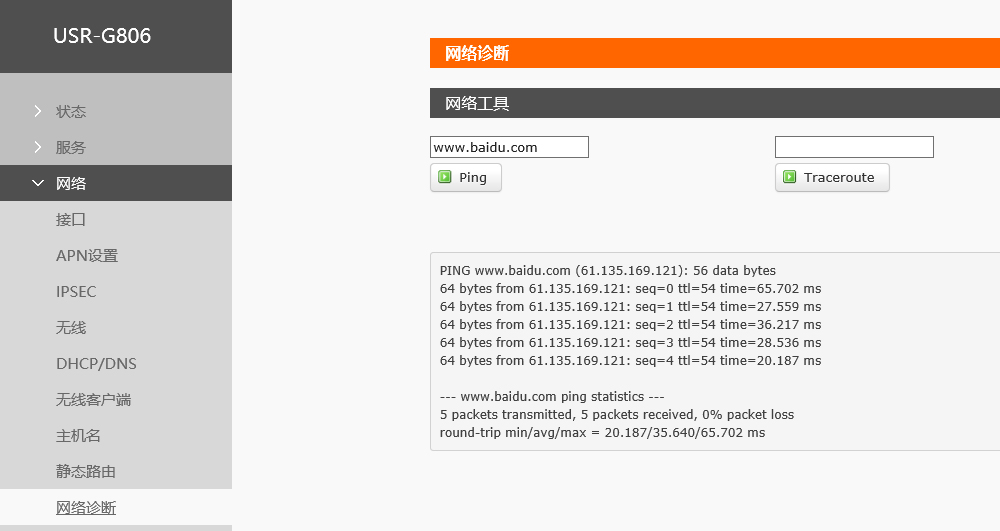

  最后,登录工业4g路由器设置界面,进行网络诊断。以有人USR-G806为例,登录192.168.1.1,输入用户名和密码(默认均为root)。点击“网络”——“网络诊断”,输入网址进行ping测试。

  2、组网设置

  根据有线或无线的联网方式,可自定义组成常见的3种联网方式。WAN+4G组网、双LAN+4G组网、AP+STA组网方式,可依据不同的项目需求选择对应的联网方式。

  (1)WAN+4G组网

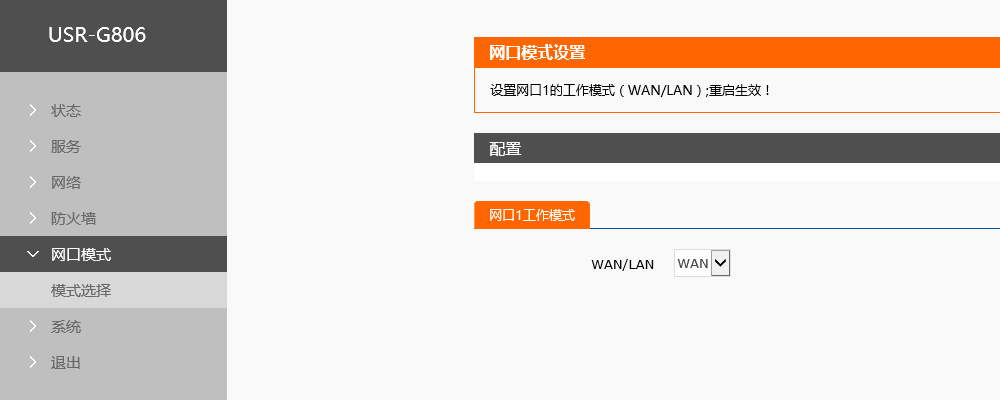

  WAN+4G组网方式,也是WAN+LAN+4G组网。这种组网方式同时拥有有线和4G蜂窝联网两种连接到广域网的方式,形成互补,有效防止意外断网的发生,保障证数据的完整、稳定的传输。适合应用在连接以太网方便、并且对数据传输稳定性高的项目。设置方法是将网线连接好后,在设置界面,点击“网口模式”——“模式选择”,将网口1工作模式设置为“WAN”口即可。

  (2)双LAN+4G组网

  双LAN+4G组网适合在局域网内尽量多的接入网口设备,同时使用4G网络连接无线端设备,省去了布线成本。设置方法如上图,将网口模式选择为“LAN”口即可。

  (3)AP+STA组网

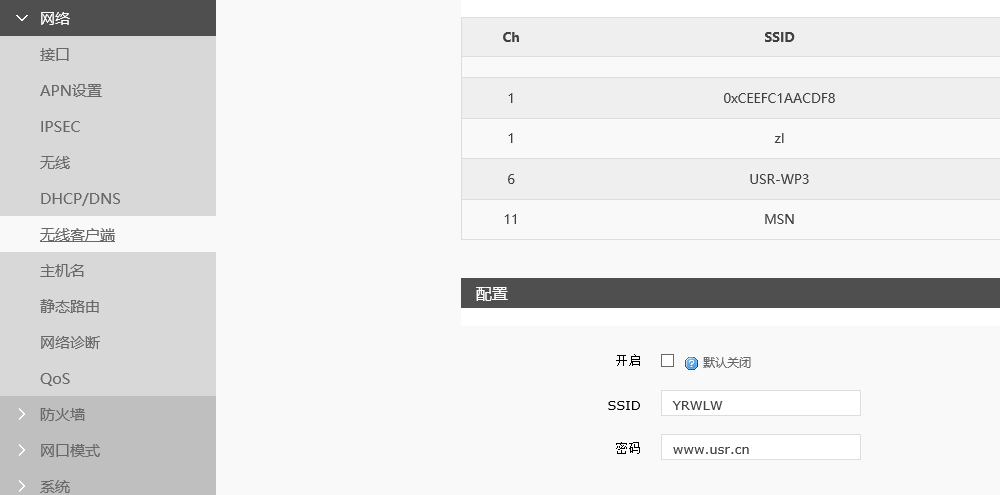

  这种联网方式适合扩展无线信号,覆盖范围更广,连接无线端更多的方式。这种方式适合用于加工制造产业项目上。本质上将该工业路由器作为中继器,先将STA连接到附近的WIFI热点上,实现广域网通讯。如下图:

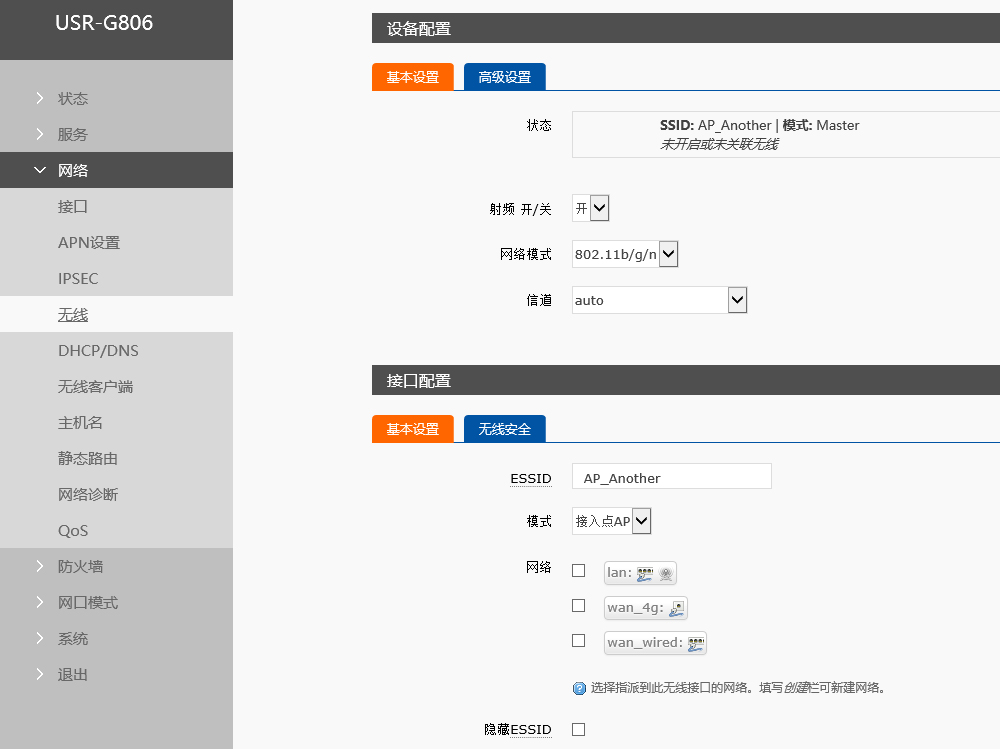

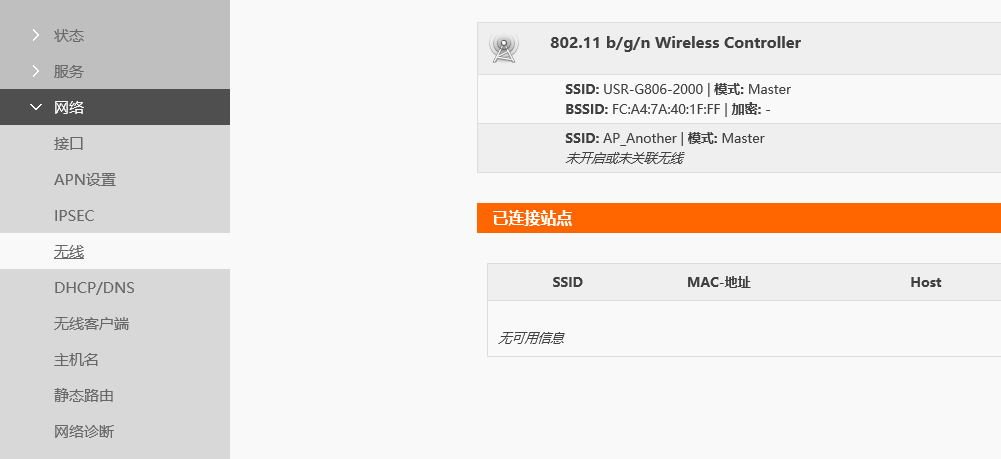

  AP接口默认是开启的,需要进入到AP接口设置界面进行设置,如下图:

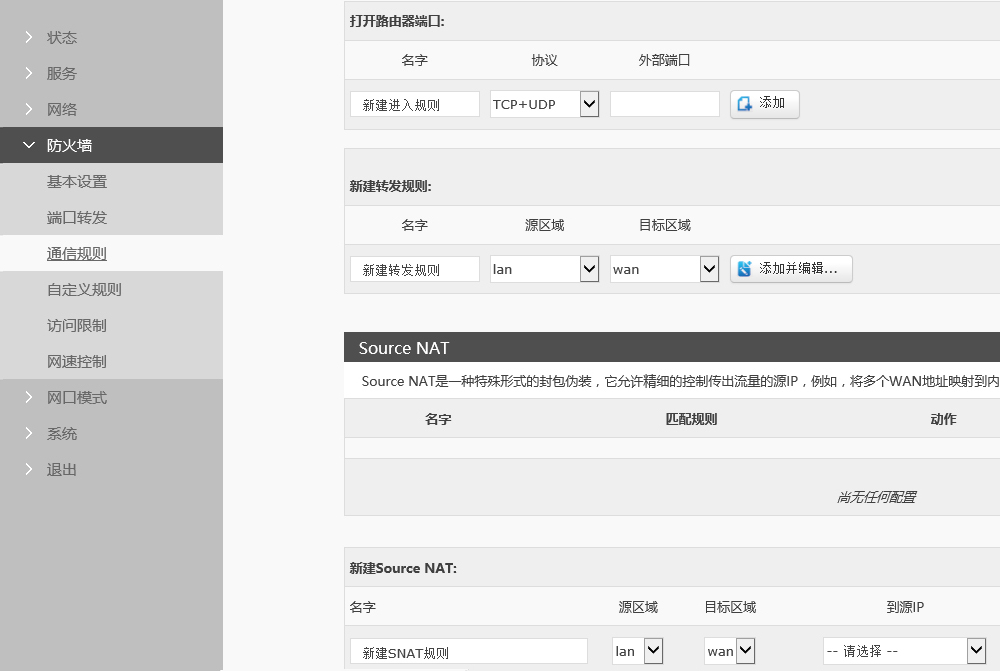

  3、通信规则设置

  通信规则可以用来打开一些路由器端口,比如需要远程访问路由器的配置页面,可以打开80端口,远程ssh连接, 可以打开22端口。

  名字:指定这条规则的名字,可以起一个有意义的名字

  协议:指定要转发的协议,可以是TCP,UDP,或者TCP/UDP

  外部端口:指定路由器要打开的端口号

  通信规则还可以用来新建一些访问控制规则,可以从LAN到WAN,也可以从LAN到WAN。

  Source NAT 是一种特殊形式的封包伪装,改变离开路由器数据包的源地址,将离开路由器的数据包的源 IP 地址修改为固定 IP。

  4、VPN设置

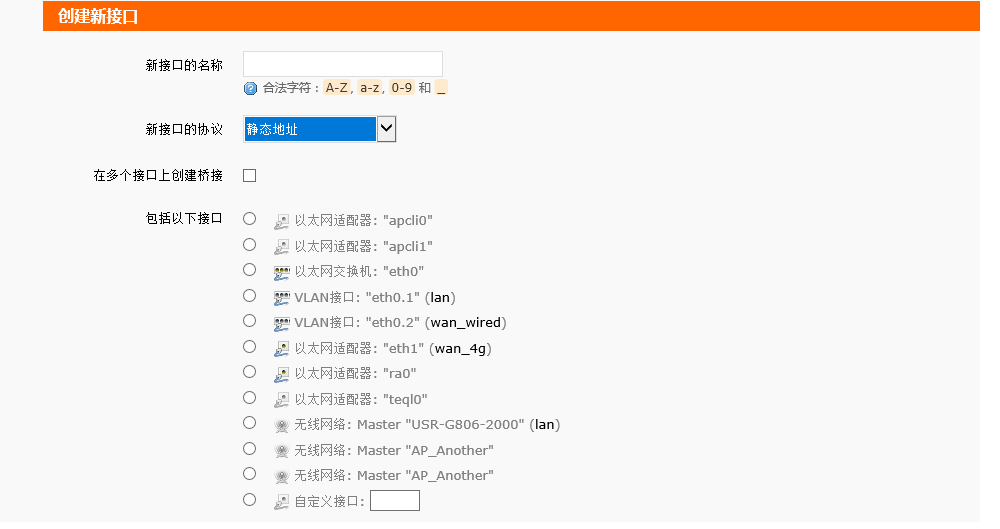

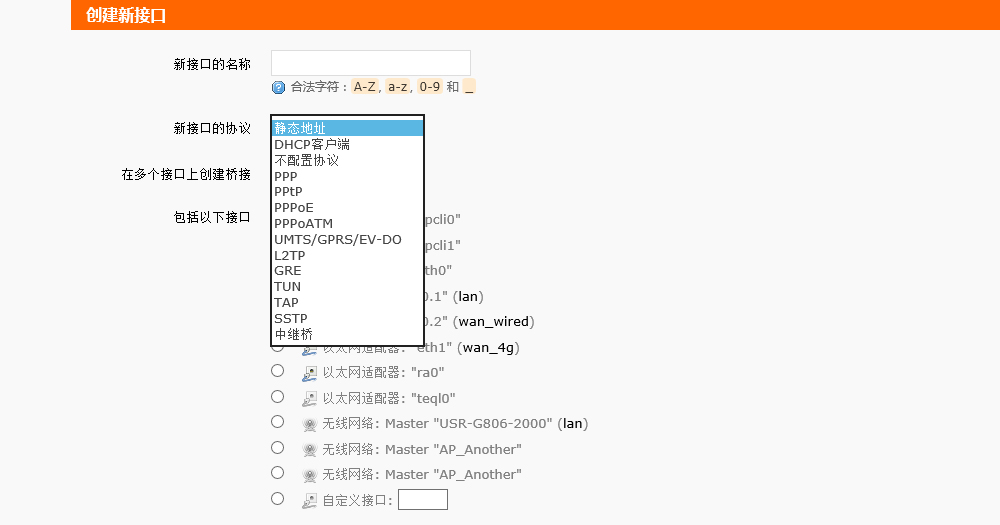

  VPN(即虚拟专用网络),主要用来在公用网络上建立专用网络,进行加密通讯。适合传输数据保密性高的项目。设置方式如下图:

  5、远程监控设置

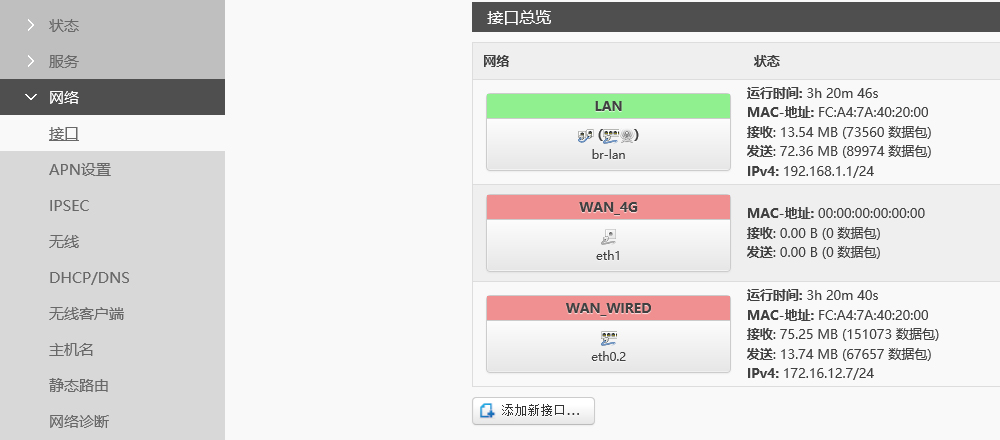

  远程监控功能主要实现远程监控设备运营状态,并通过远程服务器进行下发控制指令的。远程监控功能支持设备运行信息包含:流量、运行时间、固件版本、信号强度、APN、WAN口IP。如下图:
