RS-485标准规格

操作模式	微分
不允许 Tx和Rx的	32发射32接收
最大电缆长度	4000英尺长
最大数据传输率	10Mbps的
最小驱动器输出范围	±1.5V
最大驱动器输出范围	±5伏
最低驱动能力	±55毫安
最大驱动器短路电流	250毫安
Tx负载阻抗	54
接收输入灵敏度	±200毫伏
最大接收输入电阻	12k
Rx输入电压范围	-7V至+ 12V
RX逻辑高	> 200mV
接收逻辑低	<200mV
最大共模电压	-7V至+ 12V



　　全双工实施需要4条线。对于某些涉及传统设备的应用程序，这可能是必需的。在半双工实施中，使用2条线是大多数串口服务器的推荐配置。

　　半双工2线配置，通常要实现4线接口，以避免创建T型(T型)或星形连接或支持全双工连接。应使用双绞线电缆，以减少辐射辐射并提高通信系统对任何外部电磁干扰的抵抗力。安装通讯线路时，必须遵守国家电气法规和所有适用的当地法规。

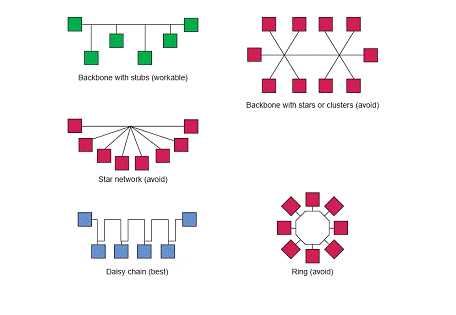

　　网络拓扑配置

　　几种类型的网络拓扑都是可能的，但是菊花链总线配置是最有效的。通常，单元之一是控制网络流量的主机，并防止多个驱动程序同时处于活动状态(总线争用)。屏蔽双绞线电缆是物理介质。电缆阻抗应在100-120的范围。在采用双头螺栓技术的骨干网中，不得在设备端断开任何双头螺栓的连接。否则，这种螺柱将充当天线，并在RS485总线上引入大量噪声，以至于把通讯的可能变得不可能。这实际上是一个相当普遍的问题根源。 电缆越长，数据速率越低：



　　与电缆的特性阻抗匹配的端接电阻对于最小化反射以及因此减少通信错误率和电磁辐射至关重要。对于普通的RS-485电缆(双绞线24AWG线)，这意味着

　　两端都有100-120 电阻。终端电阻应特别用于较长的电缆，以确保数据完整性。请注意，在很长的电缆长度上，增加端接电阻有时会引起额外的电压降，这将导致距离主机最远的设备失去通信。在这种情况下，添加中继器或删除一些终端电阻可以恢复通信。

　　故障安全偏置

　　打开总线状态：

　　当节点与总线断开连接时，总线的状态不确定，可能会导致接收器随机输出。建议使用弱的故障安全偏置，以确保接收器在开放总线条件下不会进入不确定状态。

　　空闲总线条件：

　　当没有带有终端电阻的总线上的驱动器处于活动状态时，这些电阻会将差分总线电压降至零，根据RS485标准，这是不确定的总线条件。为了在空闲总线条件下产生有效的总线逻辑状态，应使用偏置电阻。仅在一个节点(通常是主节点)上需要偏置电阻，因此，如果将偏置电阻集成到每个节点中，则必须使用配置开关。总线上只有一个设备可以提供偏置。偏置电阻可以在设备的外部或内部。某些产品(例如8800、7X50)具有内部电阻器，可以与内部开关连接以提供总线偏置。Com 32和Com 128具有永久连接的偏置电阻。

　　单位负载(UL)

　　一个RS485串口服务器代表1U.L的负载。RS485标准将总线负载指定为32 UL

　　屏蔽和接地 RS485接口标准未指定接地线，但是需要使用该线为共模电流提供返回路径，从而减少发射。可以在没有接地线的情况下操作RS485环路，但是此类系统可能会辐射出高水平的EMI。

　　屏蔽层可限制外部干扰和噪声耦合到总线上。通常，屏蔽层应在电缆的一端连接到机箱接地(安装接地)。如果节点之间存在接地电位差(在工业场所中很常见)，这种布置可防止直流接地回路电流在屏蔽层中流动。屏蔽层中流过的接地回路电流会在通信电缆中引起噪声。另一端与地面之间可以使用电容器或RC网络。

　　RS485节点可以承受-7V至+ 12V的共模电压。当超过此电压时，将不再保证节点正常工作，甚至可能损坏节点。

　　由于工业位置的节点之间可能存在的接地电位差异很大，因此不应将接地作为参考。在将接地用作返回路径的安装中，

　　由于设备之间的接地电势差，可能会使用电阻100-120 来限制接地电流。
