　　前言

　　不可否认，目前工业现场仍然会有很多串口设备的存在，对于这些串口设备，如果想要联网，就必须要转换成网络接口，这时候就会用到串口服务器。

　　串口服务器作用

　　串口服务器内置CPU，可以实现串口和网络接口之间的互相转换，能将传统的RS-232/422/485设备立即联网，使用串口服务器可以在世界的任何位置， 通过网络，用您的计算机来存取、管理和配置远程的设备。串口服务器广泛应用于POS、ATM、 显示屏、键盘、刷卡机、读卡器、交换机、加油机、RTU、数控机床、测试仪表等，轻松连接以太网，实现网络化管理和远程控制。

　　串口服务器应用案例

　　1、 无人值守称重系统：利用串口服务器可以实现称重仪表、收据打印机、道闸等称重配套设备联入局域网，可以完成集中控制和数据统计管理。

　　2、门禁机：门禁机加上串口服务器，这样传统的门禁即可变身为TCP/IP网络门禁机。

　　3、远程控制PLC：PLC增加串口服务器，编程软件结合虚拟串口，这样就实现了远程给PLC编程。

　　串口服务器使用

　　不同品牌的串口服务器使用方法大同小异，这里主要以山东济南有人的USR-TCP232-410s为例，跟大家分享一下串口服务器的使用方法。

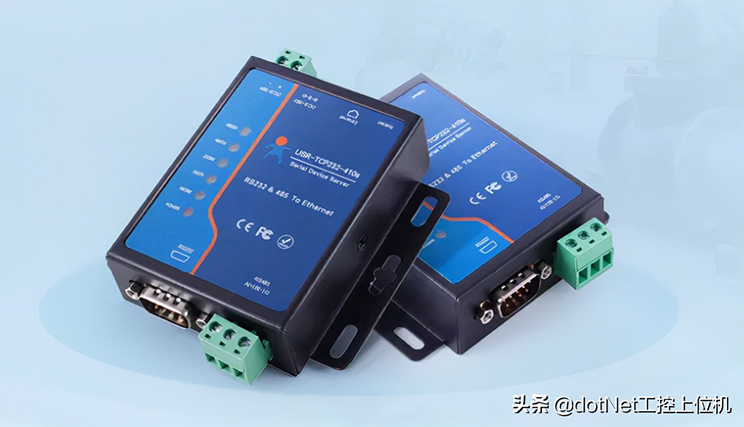

　　USR-TCP232-410s是一款工业级双串口服务器，实现RS232+485转以太网双向透传功能，两路串口同时独立工作，互不影响;产品采用M4内核、TI方案，内置精心优化的TCP/IP协议栈;支持Modbus网关功能;支持双重看门狗、多种保活机制;支持注册包+双向心跳包、虚拟串口、自动重连等功能。

　　首先看下硬件清单：里面包含一个串口服务器，同时也包含电源、一根232母头及一根232公头，还配备了一根网线。



　　接线很简单，插上电源就可以了，它本身是支持232+485的，我这边测试的是485的Modbus通信，还是使用之前的那个温湿度传感器套装来测试，直接将温湿度传感器出来的A/B线接到串口服务器上就行了。

　　对于232通信，要用配套带的232通信线，485的话，直接接A/B线就行了。

　　另外，用一根网线，将串口服务器接到电脑PC上，然后将电脑的IP地址设置成和串口服务器一致。

　　默认串口服务器的IP地址是192.168.0.7，电脑也设置成同一网段就可以，如果想要修改IP，也要保住先通讯上，才能修改，我这里已经将串口服务器的IP改成了192.168.1.55。

　　通信及接线都完成后，这时候，需要进行一下配置，配置方式有两种，一种是用有人的配置软件，也可以通过网页进行配置，配置软件，大家自己去官网下载就可以了，我这里为了方便起见，直接用的网页来配置。

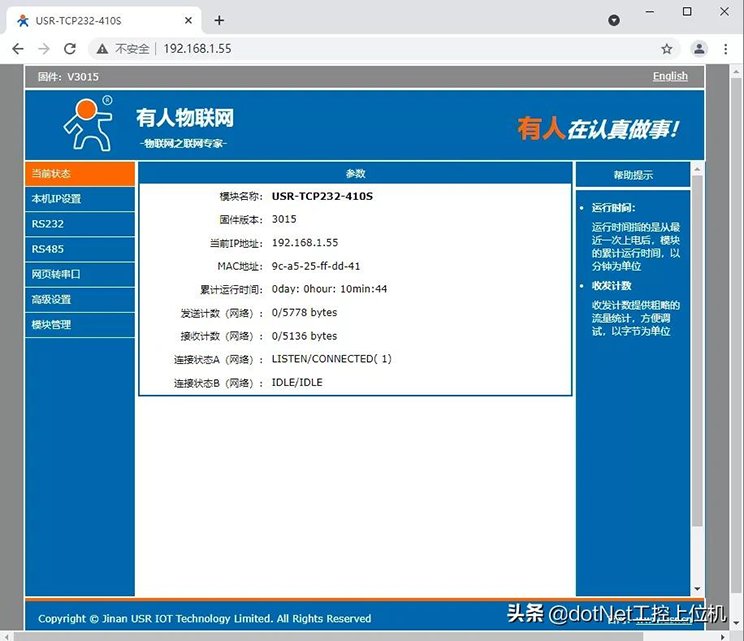

　　直接在地址栏，输入IP地址即可，第一次需要输入账号密码，默认账号密码都是admin。

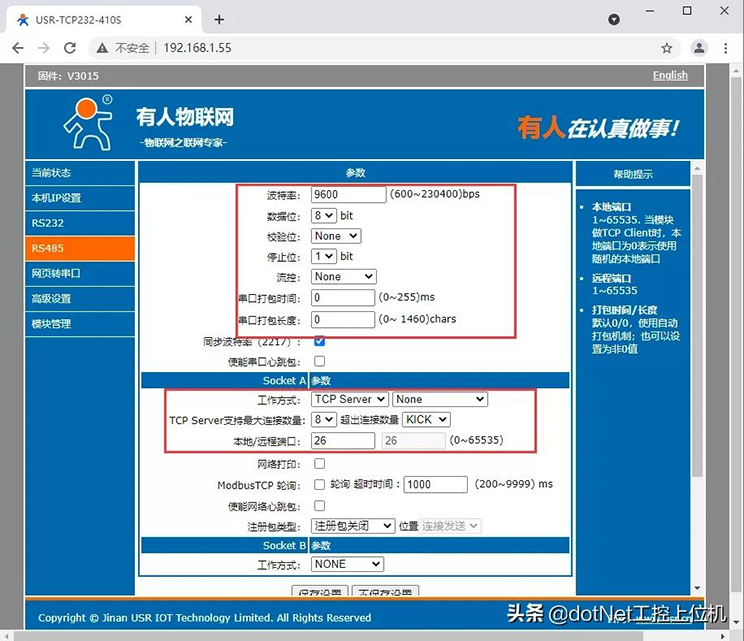

　　切换到RS485设置页面，主要是设置一下串口参数和Socket参数。

　　设置完成后，重启模块。

　　通信测试

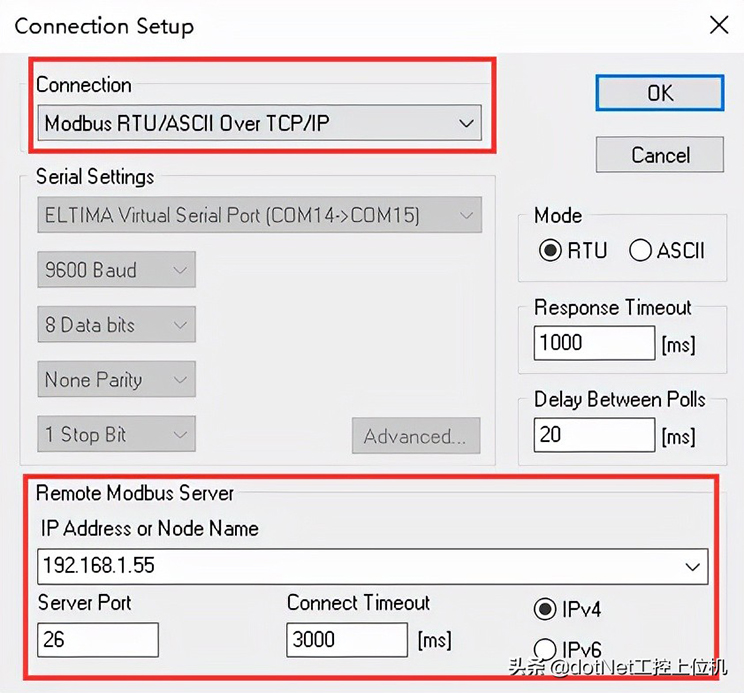

　　我们可以先用ModbusPoll软件进行测试，这里要特别注意，选择的Modbus模式是ModbusRTUOverTCP，因为串口服务器是透传的，所以走的协议仍然是ModbusRTU协议，只不过是以TCP的模式运行而已，IP地址填写串口服务器的IP地址，端口号的号填写设置的26。

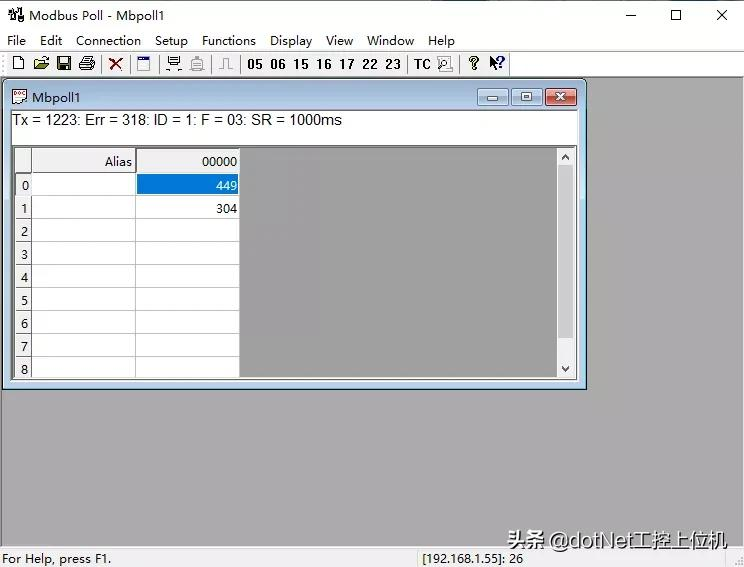

　　我们测试站点1，结果如下：

　　这样子，我们就初步实现了通过串口服务器，实现ModbusRTU设备转换成TCP通信。
