串口转以太网服务器工业称重应用
2022-07-28


  什么是串口服务器及其工作原理

  串口服务器是在RS232/485/422与TCP/IP通信之间进行数据转换的通讯设备。

  什么是通讯设备?

  像小时候玩的纸杯传话筒,是实现最简单的通讯环境。如今电子发展时代,在两端的通讯设备中,增加的联网设备,是监控终端设备到远程云端的传输数据的功能,最终获得节省人力成本、实现降本增效的社会价值。

  串口服务器就是这样的通讯设备,提供串口到网络功能,是串口RS232/485/422传输网络解决方案。那串口服务器如何实现两端通讯联网呢?

  串口服务器如何连接使用

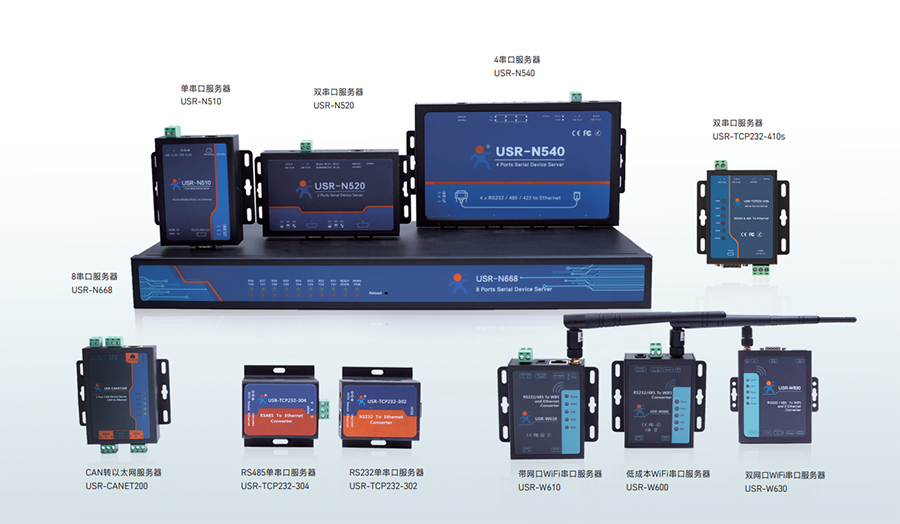

  1.准备一台串口设备服务器,例如下述某款皆可。

  USR-TCP232-302、USR-TCP232-304、USR-TCP232-306、USR-TCP232-410S、USR-N510、USR-N520、USR-N540、USR-TCP232-419、USR-N520、USR-N668。

有人串口服务器如何连接使用

  2.连接串口设备服务器:

  将串口服务器的串口与设备的接口相连,再将串口服务器的RJ45接口与路由器或计算机相连,然后将串口服务器上电。

  3.配置串口设备服务器参数:

  通过WEB页面配置串口服务器的参数,打开ie浏览器,输入串口服务器的IP地址访问,在登录页面输入帐号和密码,进入配置页面,选择相应菜单中的配置项进行参数配置。通过Web页面修改参数时,串口服务器和计算机必须在同一子网下。串口的参数主要包括:波特率、数据位、停止位、检查位。

  4.配置串口服务器的网络参数: 串口服务器的工作模式包括TCP服务器模式、TCP客户端模式和UDP模式。配置该参数的目的是使计算机和串口服务器之间成功连接。

  ● TCP服务器模式是指串口服务器监控所设置的端口,并等待TCP客户端连接。也就是说,计算机将启动到串口服务器的TCP连接。

  ● TCP客户端模式是指串口服务器与用户配置的目的IP地址发起TCP连接,在TCP客户端模式下串口服务器与计算机建立TCP连接。

  ● UDP模式是指串口服务器通过UDP连接将串口数据从串口设备传输到目标网络设备。串口服务器将监听端口并将所有接收到的数据传输给串口设备。

  串口服务器的工作方式有哪些

  1. TCP Sever模式:串口服务器作为TCP服务器,转换平台程序监听指定TCP端口上的连接请求,这种方式更适合于一个转换程序与多个平台建立连接(一个转换程序无法与多个平台程序建立连接)。

  2. TCP Client模式:串口服务器作为TCP客户端,转换器主动程序在电源上请求连接到网络,这种方式更适合于多台转换器同时连接到一个平台程序。

  串口服务器的通信模式

  1. 点对点通信模式:在这种模式下,转换器采用成对,一个作为服务器,一个作为客户端,两者之间建立连接,双向透明传输数据。该模式适用于设计成TCP/IP网络连接的两个串行设备之间的总线连接。

  2. 使用虚拟串口通讯模式:在这种模式下,一个或多个转换器与一台计算机建立连接,双向透明传输数据。通过对计算机上的转换器进行虚拟串口软件管理,可以实现一个虚拟串口对应多个转换器。N 对应 M 虚拟串口转换器(N <= M),该模式适用于由计算机RS485或RS232控制的串行设备。

  3.基于web的通信模式:在这种模式下,应用PC上基于SOCKET协议编写的通信程序在转换器设置中可以选择直接支持SOCKET协议。

  4.串口服务器的作用和用途:主要应用于门禁系统、考勤系统、守饭系统、POS系统、楼宇自动化系统、自助银行系统、电信机房监控、电力监控等。

  串口转以太网服务器工业称重应用

  1. 系统管理员将射频卡发给司机,上面已录入汽车车号等内容,司机可将卡片贴在汽车前挡风玻璃上。

  2. 车辆到离秤台几米远时,读卡器检测到车辆上的射频卡信息,通过有人物联网的串口服务器上传到后台,后台自动记录车辆信息。

  3. 后台系统在判定秤台上无车辆过磅时,向朗汉德继电器控制器发送控制指令,控制进口栏杆机打开,让车辆通过,开上秤台;

  4. 继电器控制器检测前后两个红外定位传感器,没有被遮挡,说明车辆停在地磅的称重有效区,继电器控制器向主动向后台上报状态。

  5. 车辆停稳后,后台系统向串口服务器发送读取地磅数据的指令,并将返回的重量值保存。

  6. 称重完毕,后台系统向继电器控制板发送控制指令,使出口栏杆机抬起,让汽车驶出秤台;

  7.在出口处,放置一台磅单打印机,后台向串口服务器发送打印榜单指令,司机撕下打印好的磅单后即可离开。
