AVR单片机的JTAG和ISP标准10pin和6pin接口定义 PDI
2010-11-01


本文详细介绍AVR单片机的JTAG和ISP标准10pin和6pin接口定义,编程和仿真接口是单片机系统的基础中的基础,但是很多初学者都在这里面浪费时间,在此有人物联网总结出几点核心因素,供大家参考。

简单说一下AVR单片机的几种接口:

  1. JTAG:可以下载,可以仿真,使用TCK,TMS,TDI,TDO,VCC,GND
  2. ISP:只能下载,不能仿真,使用MISO,MOSI,SCK,RST,VCC,GND,特殊型号(M64/M128)使用PE0/PE1
  3. DebugWire:只能仿真,不能下载,使用口线:RST,VCC,GND。
  4. 注意,不是所有芯片都有JTAG,不是所有芯片都有DebugWIRE,但是大部分都有ISP。
  5. 具体的介绍:http://shop.avrvi.com/article-18.html

各个接口的详细排列:

JTAG只有10PIN,没有6pin标准,但是只用到6针,也有人只做6针。

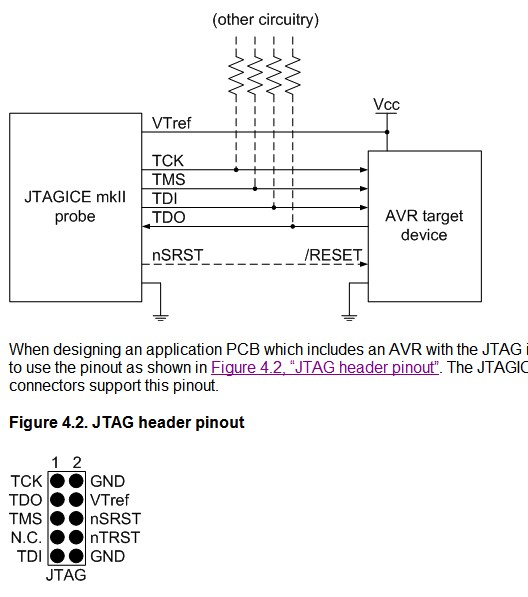

JTAG 10PIN 标准定义

ISP 10PIN 和6PIN

ISP定义

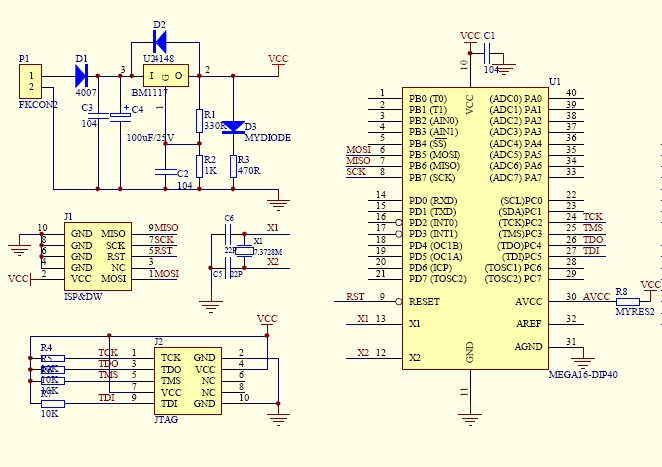

在开发板上设计电路的参考:

接口原理图

一般的,仿真器的产品说明书上都会有定义说明,请参考:http://shop.avrvi.com/files/jtagisp-v2.5.pdf

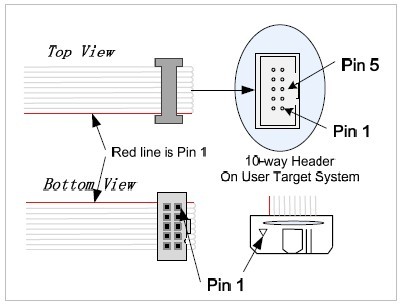

辨认哪个是第一脚: 红边是1,有小三角是1,突出是5,注意视角的不同.

引脚定义

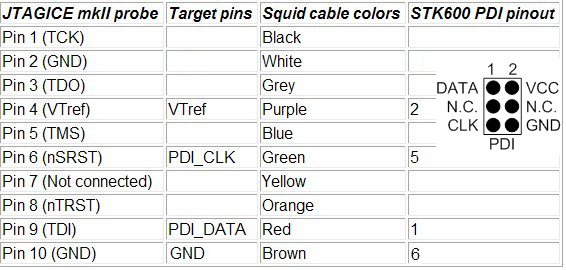

2011-01-26补充:ATXMEGA的PDI接口定义,AVRVI销售的mkii系列仿真器支持此接口。

PDI接口
