高性能WIFI模块的测试软件怎么用

2016-10-18

分享到:

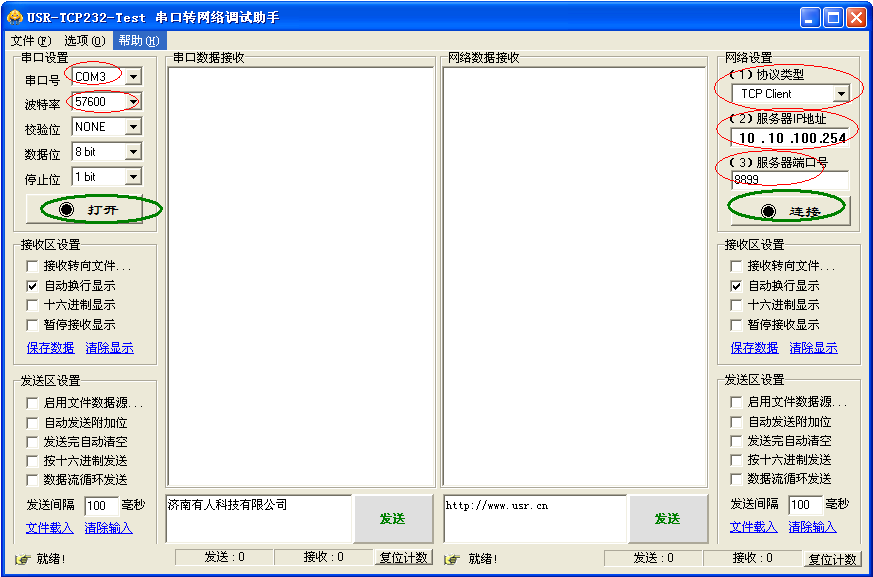

  打开高性能WIFI模块的测试软件USR-TCP232-Test.exe(通常会在产品的【下载资料】中) ,选择硬件连接到的计算机的串口号,这里是COM3,选择波特率57600,此为WIFI模块内部串口默认的波特率,点“打开串口”。

  网络设置区选择TCP client模式,服务器IP地址输入10.10.100.254,此为WIFI模块默认的IP地址,服务器端口号8899,此为模块默认监听的TCP端口号,点击连接建立TCP连接。

高性能WIFI模块的测试软件怎么用

  至此,你就可以在串口和网络之间进行数据数据收发测试了,串口到网络的数据流向是:计算机串口->模块串口->模块WIFI->计算机网络,网络到串口的数据流向是:计算机网络->模块WIFI->模块串口->计算机串口。

  特别说明:因为对RTS/CTS引脚处理的差异,目前市面上部分串口调试软件对于本模块的系统不可用,请一定要要使用我们提供的USR-TCP232-Test进行测试,或只连接RXD TXD GND这三根线到电脑,敬请留意。

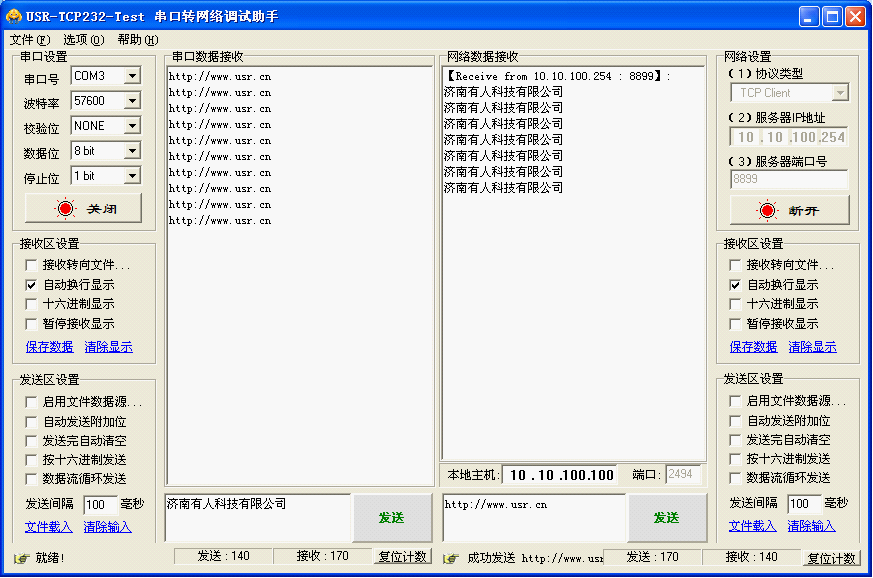

高性能WIFI模块收发测试数据

  测试过程中可以看到开发底板上的TXD和RXD指示灯在有数据通过时闪烁。
