为什么wifi模块以太网接口不带变压器呢?

2016-10-20

分享到:

  wifi模块的以太网接口通常是用来转接数据的,否则怎么会被称为“串口WIFI模块”呢!但为什么wifi模块以太网接口不带变压器呢?原来这种应用是以太网接口做为内部数据接口。将WIFI模块用以太网与底板上的一个以太网接口直接交流藕合连接,做系统内数据传输通道。这样可以省掉一对变压器和RJ45联接器,无论在成本还是在PCB空间上都是较大的优化。

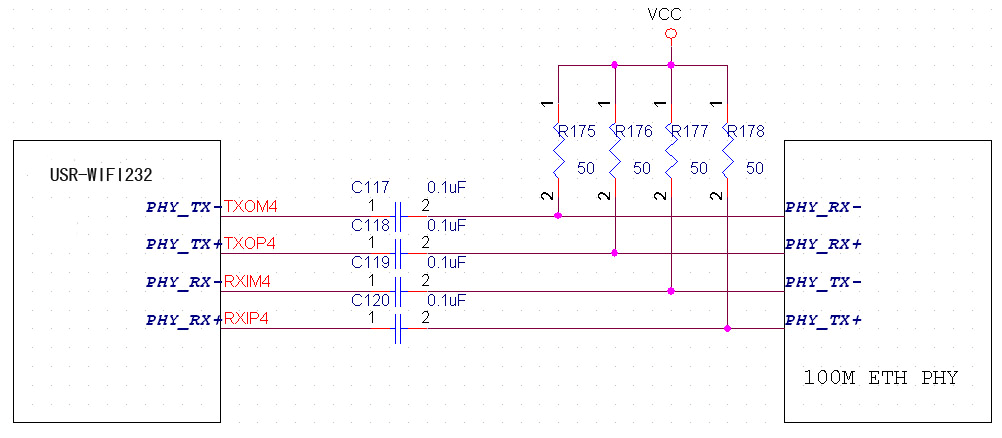

  参考图如下,图中VCC根据底板上的PHY芯片而定,通常为2.5V供电。

为什么wifi模块以太网接口不带变压器呢

  WIFI模块的以太网接口出厂配置是做成带变压器连接的应用。如果客户需要做PHY-PHY直连,可以在USR-WIFI232-A/B插针式模组上作如下硬件改动:

wifi模块以太网接口

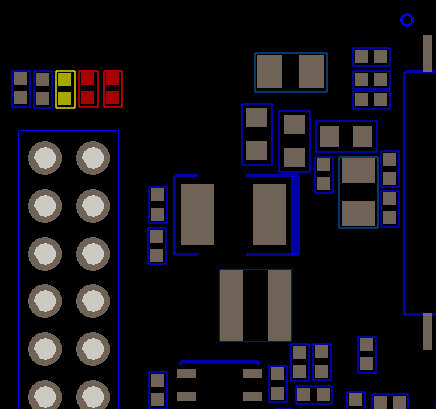

图:红色位置焊 0 ohm电阻

wifi模块以太网

图:黄色位置元件去掉

  具体的PHY-PHY直连参考设计请参考以太网接口不带变压器的应用。并参考AT+FEPTP命令配合使用。
