新闻资讯
低功耗贴片式WIFI模块USR-C216全新上线
2017-07-12


产品资料请点击链接查看:http://www.usr.cn/Product/190.html

低功耗串口转WIFI模块

基本功能图

TTL串口与WiFi的双向透明传输

低功耗串口转WIFI模块基本结构图低功耗串口转WIFI模块主频说明低功耗串口转WIFI模块:485唤醒引脚低功耗串口转WIFI模块:引脚兼容



功能结构图



低功耗串口转WIFI模块功能结构图



工作模式



透明传输模式

实现UART与网络之间的透明传输

实现通用串口设备与网络设备之间的数据传输

透明传输模式为默认模式

低功耗串口转WIFI模块:透明传输模式



HTTPD Client模式

数据直接传向HTTP服务器端,或者是从HTTP服务器端获取数据

串口数据将以Http(GET/POST)方式直接提交给web服务器

做B/S架构系统的不二之选!

低功耗串口转WIFI模块:HTTPD Client模式



AT指令模式

用户可通过AT命令对WIFI模块进行UART及网络参数查询与设置

低功耗串口转WIFI模块:AT模式



特色功能



强大的串口

大范围波特率,支持串口灵活分帧,串口打包机制

低功耗串口转WIFI模块:强大的串口

同步波特率

通过网络指令动态改变串口服务器的波特率、数据位、校验位、停止位

低功耗嵌入式串口转WIFI模块:同步波特率



Airkisss

支持微信配网功能,轻松连接智能家居到微信,给用户带来意想不到的惊喜

低功耗嵌入式串口转WIFI模块:Airkiss



注册包机制

WIFI模块作为TCP Client和UDP Client时,建立链接后自动发送预定的注册包做标识。

注册报数据可以是MAC地址,也可以是自定义注册数据。

低功耗嵌入式串口转WIFI模块:注册包机制



心跳包

网路心跳包:服务器通过定时发送心跳包通知服务器处于活跃状态,并保持与服务器的正常网络链接。



低功耗串口转WIFI模块:心跳包机制



NTP网络时间同步

支持网络校验,候选NTP服务器地址进行设置,该功能默认关闭

低功耗串口转WIFI模块:NTP网络时间同步

低功耗串口转WIFI模块:网络安全



网络功能



模块作为AP模式

无需任何配置的电脑或手机等移动设备快速接入WIFI模块进行数据传输

低功耗串口转WIFI模块:网络功能AP组网方式



模块作为STA模式

可接入路由器,实现远程通信或者局域网内设备通信

低功耗串口转WIFI模块:网络STA组网方式



模块作为AP+STA模式

可实现本地设备局域网内通信,同时支持远程设备广域网通信

低功耗串口转WIFI模块:AP+STA组网方式



更多功能



低功耗串口转WIFI模块:更多功能

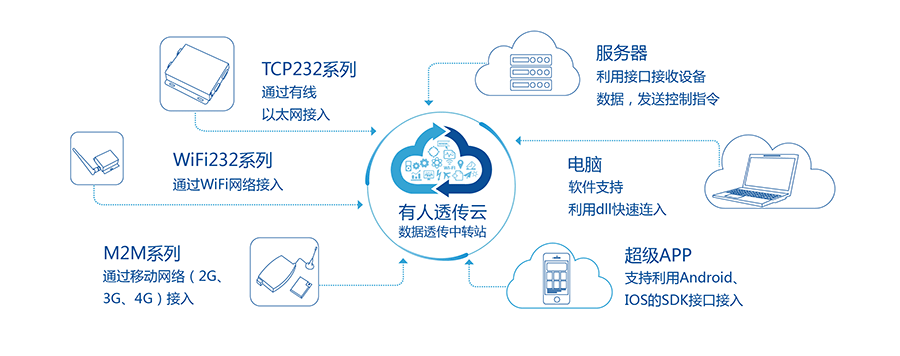

有人透传云



低功耗串口转WIFI模块:有人透传云低功耗串口转WIFI模块:电力应用领域低功耗串口转WIFI模块:无线监控低功耗嵌入式串口转WIFI模块:智能家居
