八串口服务器的引脚定义

2017-09-06

分享到:

  八串口服务器用于实现串口到以太网口的数据的双向透明传输,通常具有RS232 / RS485 / RS422接口之间的数据进行转换。有人近期推出一款八串口服务器USR-N668,所有串口封装为RJ45口形式,可以通过RJ45的转接板与DB9针串口进行转换。但八串口服务器的引脚定义如果弄不清楚,必然会影响项目现场中的连接情况。

  八串口服务器串口命令

  在设备背面,有拨码开关设置窗口。

  需要使用十字花螺丝刀,拆下螺丝才可以看到。一次设置好后,永久使用不用担心误触。

  下面为拨码开关设置说明,

  共16个(8路串口 * 2)拨码。设备有8路串口,每路有2个拨码,如图所示。

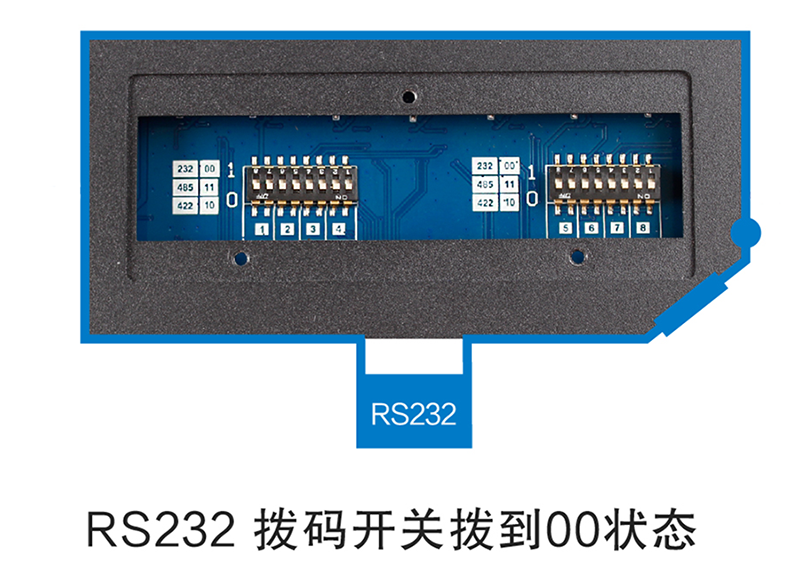

八串口服务器的RS232接口

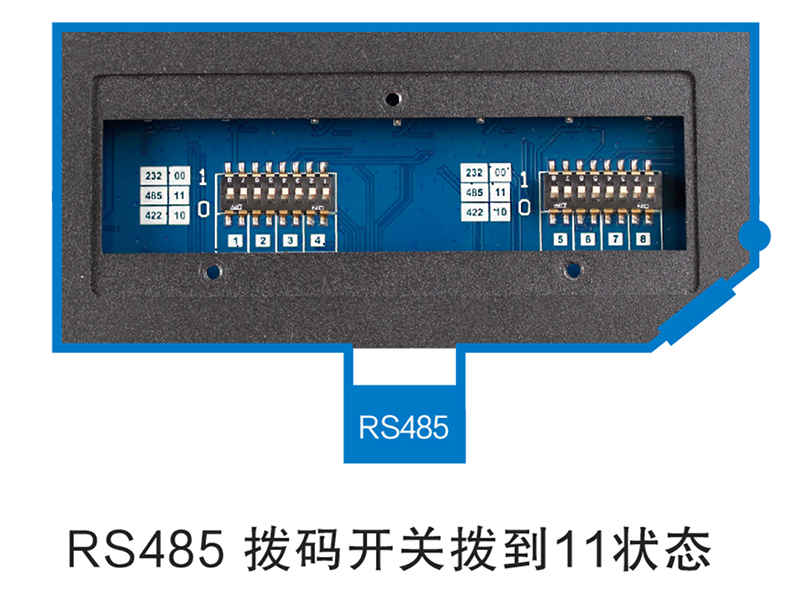

八串口服务器的RS485接口

八串口服务器的RS422接口

 通信方式  对应拨码(从左向右)
 RS232  0 0
 RS485  1 1
 RS422  1 0





  注意

  • 按照图示,以丝印为准,拨到上面代表1,拨到下面代表0
  • 两个拨码的顺序,指的从左向右
  • 出厂均为RS232模式,也就是都拨在0 0

  串口引脚定义

  下图为串口引脚(硬件接口形式为RJ45)图描述,



 序号 名称  功能
 1  232_TX / 422_Z / 485_B1  232发送;422信号Z;485信号B
 2  232_RX / 422_A1  232接收,422信号A
 3  422_Y / 485_A1  422信号Y;485信号A
 4  422_B1  422信号B
 5  NC
 6  GND  232信号地
 7  NC
 8  NC

  注意

  • 232,485,422三选一,同一时刻只可以一种方式工作
  • 需要正确的拨码开关配合
  • 由于硬件接口为RJ45,需要您使用8芯网线线缆 + 水晶头,制作通信线缆。

   八串口服务器指示灯说明

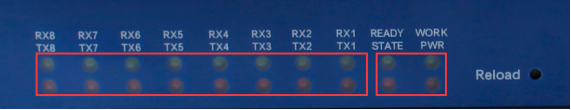

  USR-N668众多的指示灯更加方便客户观察668的工作状态。



  下面主要描述各种灯的状态和作用。

  指示灯名称英文标识功能描述

  电源PWR红色 / 上电后常亮

  工作指示WORK绿色 / 启动完成后循环闪烁。500ms亮,500ms灭

  状态指示STATE红色 / 功能未定义(预留)

  准备好READY绿色 / 设备正常工作,常亮;未工作,长灭

  串口发送 * 8TXN红色 / 串口N的发送指示,有数据时闪烁

  串口接收 * 8RXN绿色 / 串口N的接收指示,有数据时闪烁
