NB-IoT的帧结构
2018-03-05


  NB-IoT Rel-13仅支持FDD帧结构类型,不支持TDD帧结构类型。

  一个NB-IoT载波相当于LTE系统中的一个PRB占用的带宽。在下行方向上,子载波间隔固定位15kHz,由12个连续的子载波组成。在时域上由7个正交频分复用(Orthogonal Frequency Division Multiplexing,OFDM)符号组成0.5ms的时隙,这样保证了和LTE系统的相容性,对于带内部署方式至关重要。

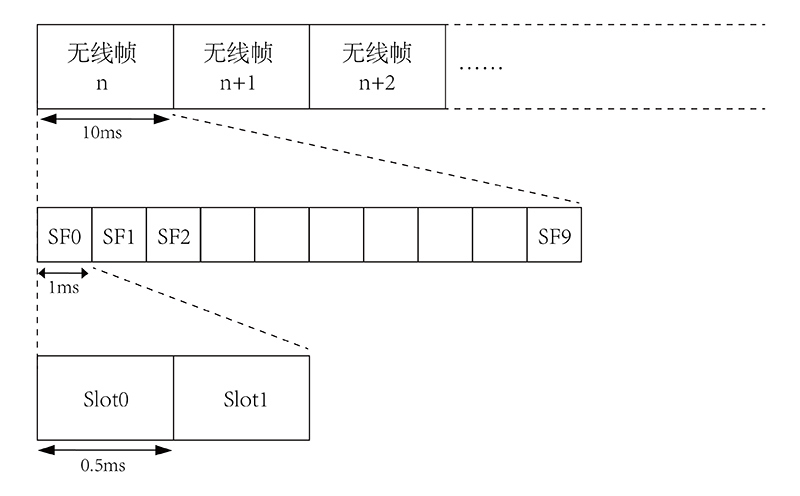

  当子载波间隔为15kHz时,NB-IoT的下行和上行都支持E-UTRAN无线帧结构1(FS1)。帧结构如图:

NB-IoT的帧结构

  其中,每个时隙(Slot)0.5ms,2个时隙组成1个ms的子帧(Sub-Frame),10个子帧组成1个10ms的无线帧(Radio Frame)。因此,1个无线帧包含20个时隙。

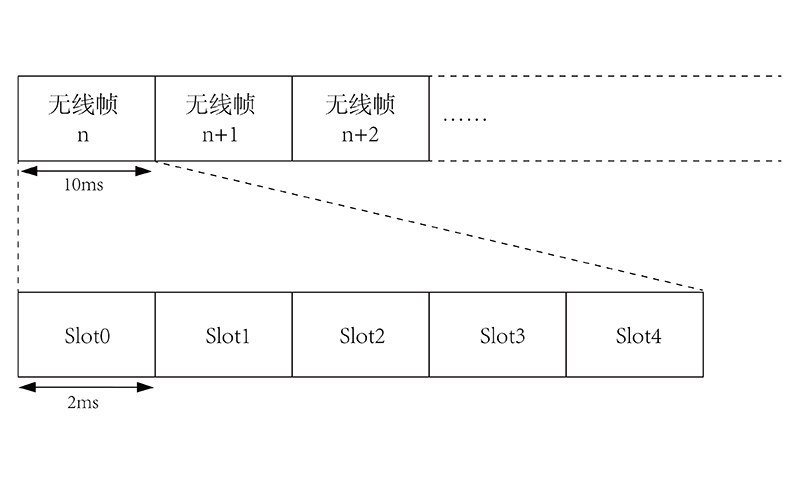

  当子载波间隔为3.75kHz时,NB-IoT的上行通道定义了一种新的帧结构,每个间隙(Slot)2ms,5个时隙组成一个10ms的无线帧,如图:
