UART与WIFI/有线以太网双向透明传输
USR-WIFI232-D2是一款高性能、支持双网口的串口WIFI模块,提供了一种将用户的物理设备连接到Wi-Fi无线网络或是以太网上,并提供UART数据传输接口的解决方案。通过该模组,传统的低端串口设备或MCU控制的设备可以很方便的接入Wi-Fi无线网络或是以太网,从而实现物联网络控制与管理。
该模组硬件上集成了MAC,以太网,基频芯片,射频收发单元,以及功率放大器;嵌入式的固件则支持Wi-Fi协议及配置,以及组网的TCP/IP协议栈。
USR-WIFI232-D2采用业内工业级最高性能嵌入式结构,并针对智能家具,智能电网,手持设备,个人医疗,工业控制等这些数据传输领域的应用,做了专业的优化。

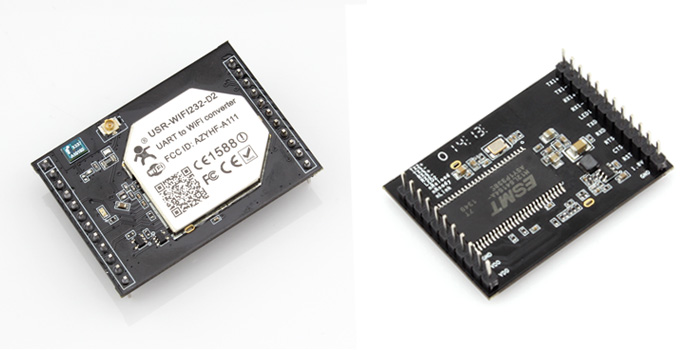

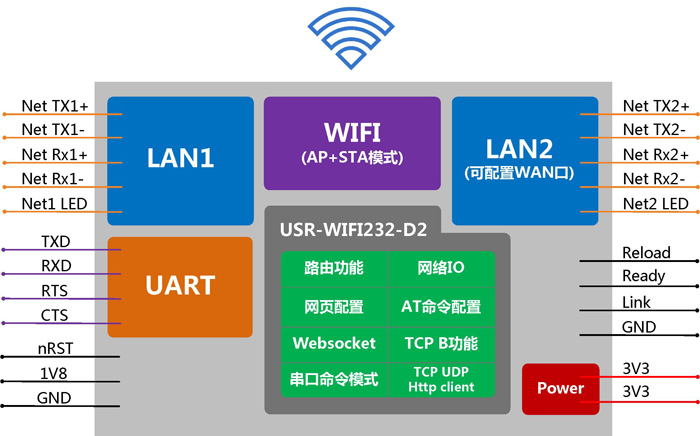

模块资源:1路UART 2路LAN口(LAN2可配置WAN口) 1路WIFI(AP+STA模式)
分类
|
参数
|
取值
|
无线参数 | 标准认证
|
FCC/CE/ROHS/TELEC |
无线标准
|
802.11 b/g/n | |
频率范围
|
2.412GHz~2.484GHz | |
发射功率
|
802.11b: +20dBm (Max.) | |
802.11g: +18dBm (Max.) | ||
802.11n: +15dBm (Max.) | ||
用户可以配置功率 | ||
接收灵敏度
|
802.11b: -89 dBm | |
802.11g: -81dBm | ||
802.11n: -71dBm | ||
天线
|
外置:I-PEX连接 内置:板载天线 |
|
硬件参数 | 数据接口
|
UART:300bps~345600bps |
以太网:100Mpbs | ||
GPIOs | ||
工作电压
|
3.3V(+/-5%) | |
工作电流
|
AP:平均226mA 峰值346mA @3.3V STA:平均218mA 峰值320mA @3.3V |
|
工作温度
|
-40℃ ~ 85℃ | |
存储温度
|
-40℃- 125℃ | |
尺寸
|
45mm x 32mm x8mm(L*W*H) | |
软件参数 | 无线网络类型
|
Station/AP模式 |
安全机制
|
WEP/WPA-PSK/WPA2-PSK | |
加密类型
|
WEP64/WEP128/TKIP/AES | |
工作模式
|
透明传输模式,串口指令模式 | |
设置命令
|
AT+命令结构 | |
网络协议
|
TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP | |
最大TCP连接数
|
24 | |
用户配置
|
Web服务器+AT命令配置 | |
其 他
|
产品认证 |
CE 济南有人(FCC ROHS TELEC) |
产品使用案例
