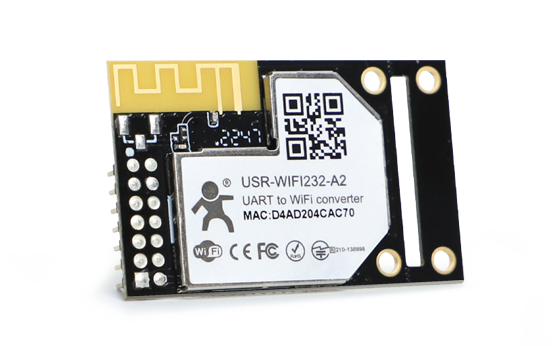

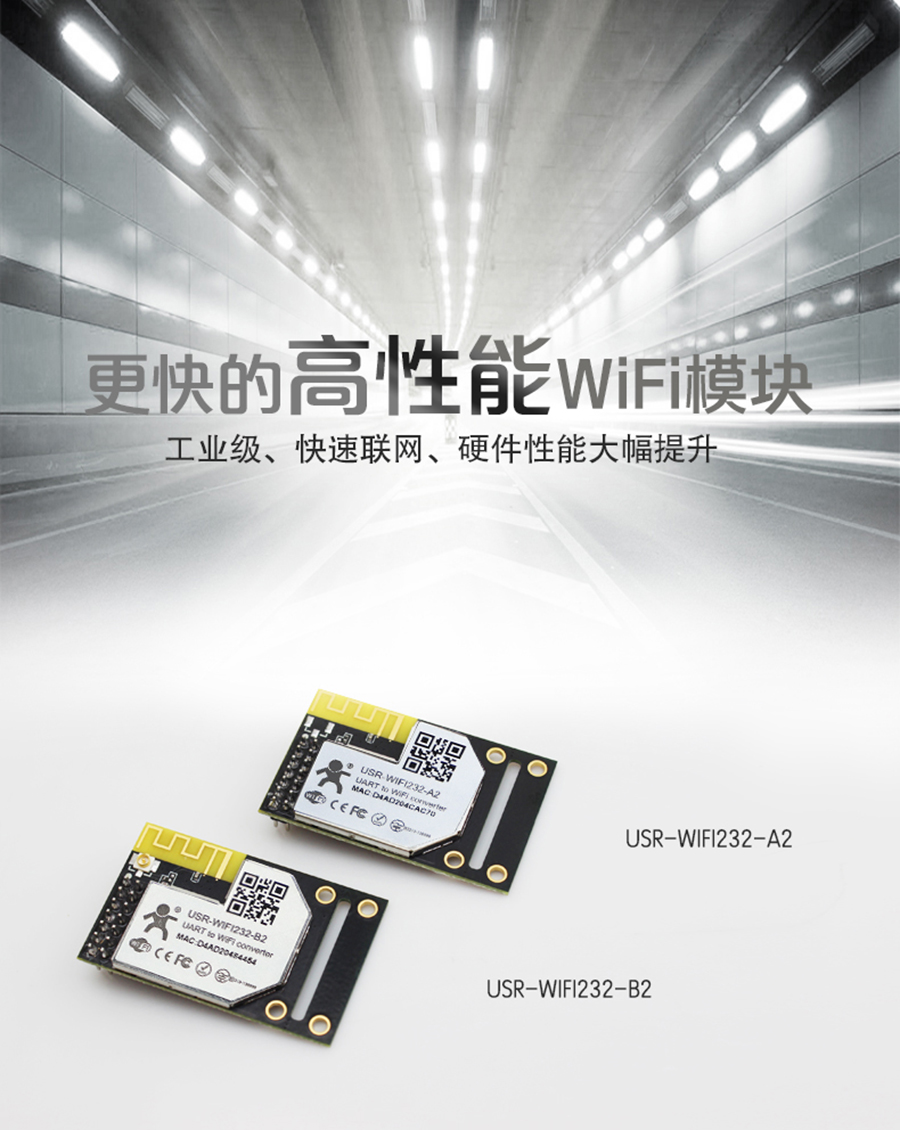

wifi模组A2/B2是一款工业级一体化802.11 b/g/n模组,实现TTL串口、WIFI无线网络和以太网口双向透明传输。
传统的串口设备或MCU控制设备利用WIFI模块可以快速接入WIFI无线网络。

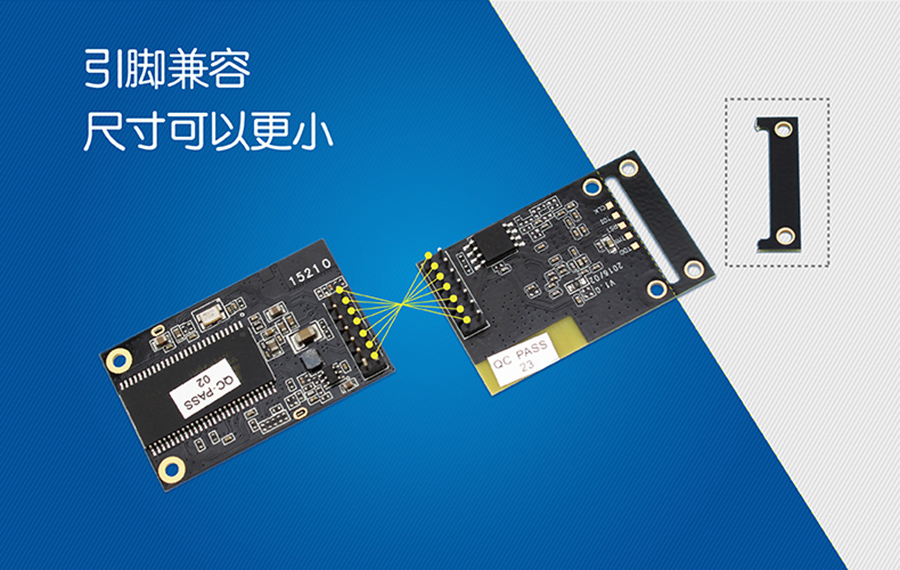

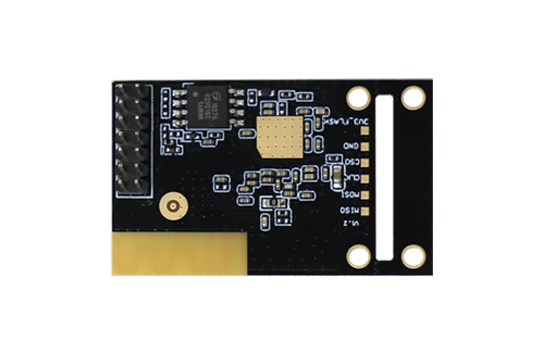

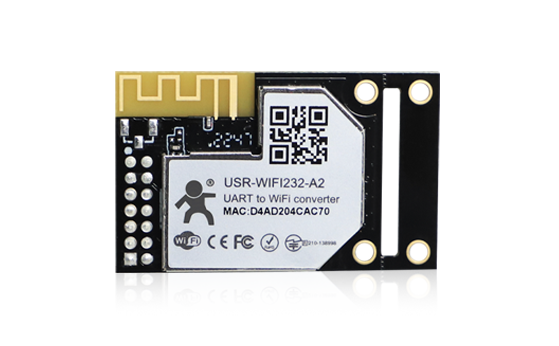

串口wifi模块A2/B2与A/B的引脚尺寸完全兼容,A2/B2去掉尾部的PCB可以让体积更小。

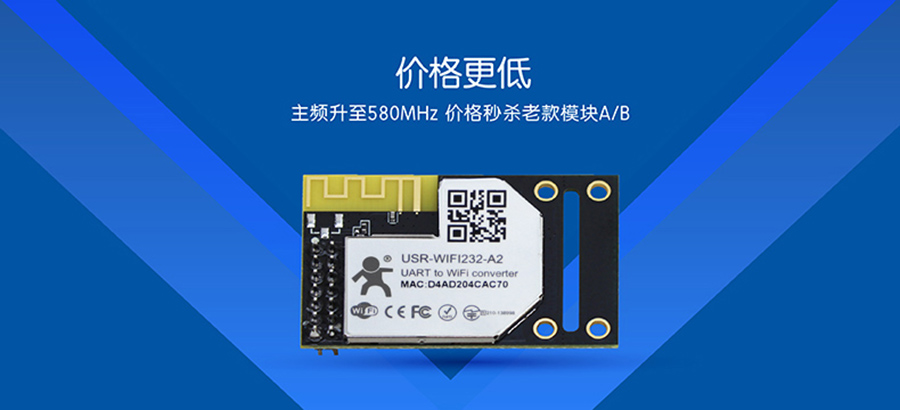

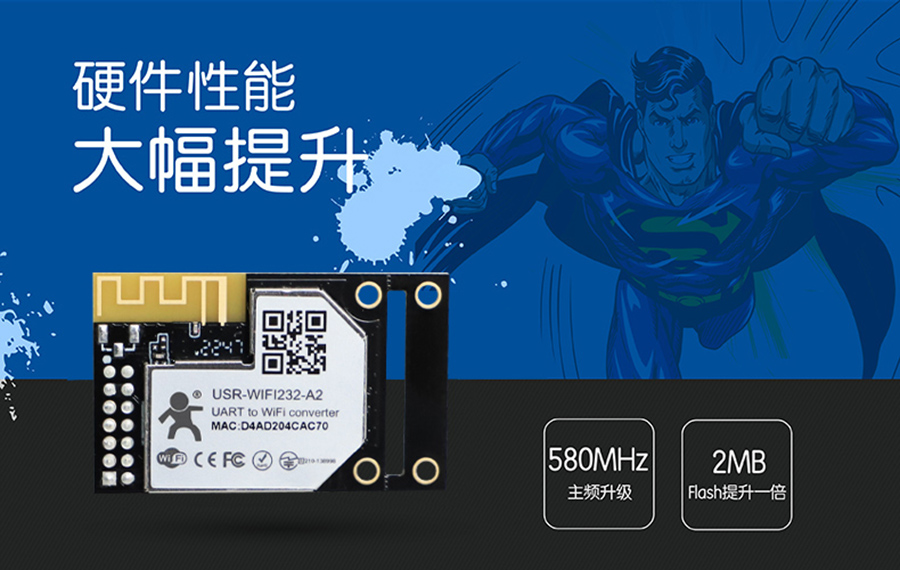

串口转WIFI模块A2/B2采用新方案,主频升级至580MHz,Flash提升至2MB。
硬件提升、功能增加、体积更小,成本却更低!

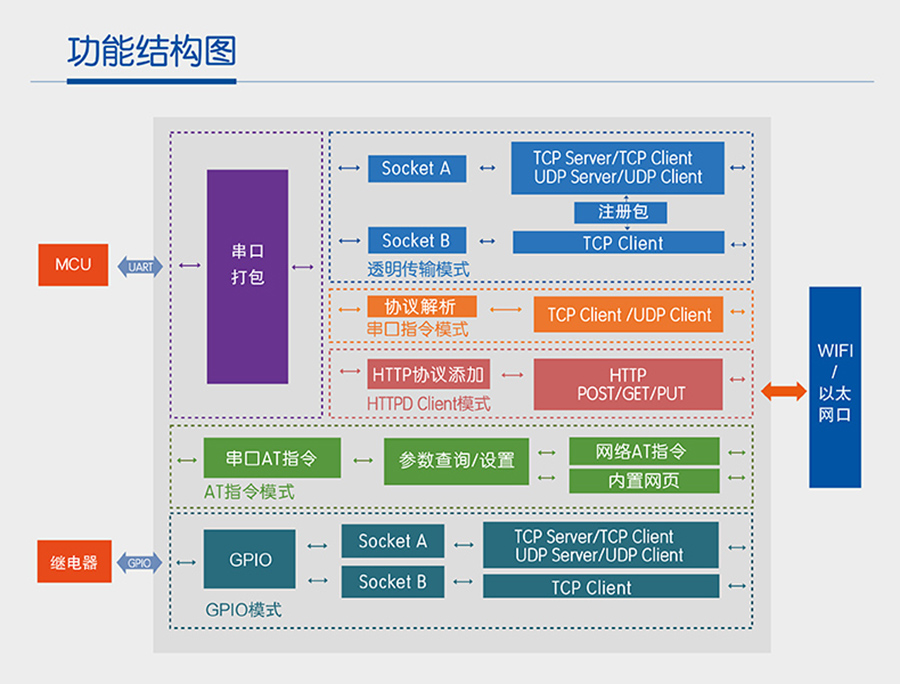

A2/B2支持串口透明传输模式,在此模式下,所有需要收发的数据在串口与wifi之间不做任何解析,
最大程度的降低用户使用的复杂度。透传模式可以完全兼容用户原有的软件平台,
用户设备基本不用做软件改动就可以实现此功能。
串口指令模式是指A2/B2wifi模块做UDP Client或TCP Client时,
允许用户将串口的数据发往不同的服务器端,而不受Socket数量的限制。
用户的MCU只要按照规定的格式发送数据包,模块将数据自动解析,
将符合协议的发送到特定的服务器端。
串口wifi模块工作在GPIO模式时,PC或其它网络设备可以通过WIFI与模块连接,
通过命令控制GPIO或读GPIO状态。

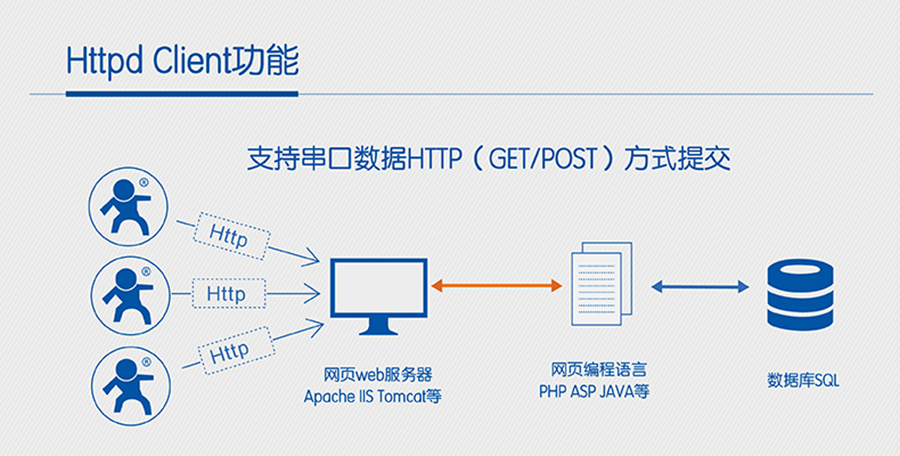

此模式将数据直接传向HTTP服务器端,或者是从HTTP服务器端获取数据。
只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),
普通的网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!
A2/B2有丰富的AT指令集来进行控制。在AT命令模式下,
用户可以发送AT命令来查询模块的当前状态或设置模块的参数。

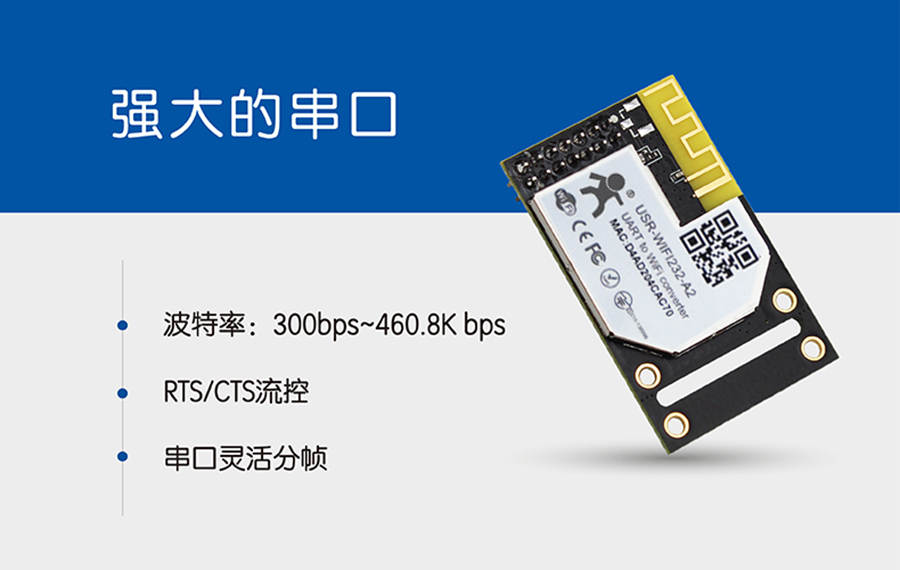

WIFI模块支持RTS/CTS流控制,当通过串口传输数据时,或者与单片机进行通信时。
由于两端的处理速度不同,出现接收端的数据缓冲区已满,而发送端依然在发送数据,造成数据丢失。
流控制可以解决这种数据丢失的问题。

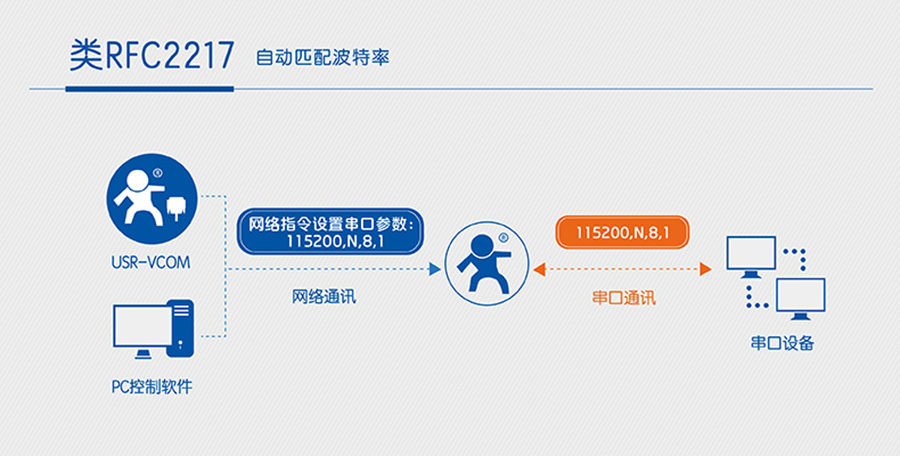

同步波特率RFC2217是一个通过以太网即时修改设备串口参数的一个标准协议,
动态改变模块串口波特率、数据位、校验位、停止位。
串口WIFI模块A2/B2采用工业级方案,轻松适应多种工业场景。
A2/B2wifi模块超高的主频可以轻松应对大功率企业/工业级无线路由器。
模块信号强悍、稳定,A2内置天线的传输距离可达到200m,B2加载外置天线传输距离可至280m。
同时,模块的穿墙性能优异,最大限度保证信号平稳。
串口wifi模块A2/B2作为AP热点可以同时容纳24个wifi客户端同时接入,也可同时容纳24个TCP客户端。
自动选频:模块工作在STA模式时,会根据AP的无线信道自行调整为与AP相同的信道,并接入。
模块工作在AP模式时,可以设置为自动选频模式,根据周围环境,选择信号较好的无线信道。
A2/B2支持多种无线网络加密方式,如WEP/WPAPSK/WPA2PSK等,能充分保证数据的安全传输。
WIFI模块A2/B2支持多种网络协议:DHCP/DNS/TCP Client/TCP Server(24个client数量)/UDP Client/UDP Server/HTTPD Client/Websocket

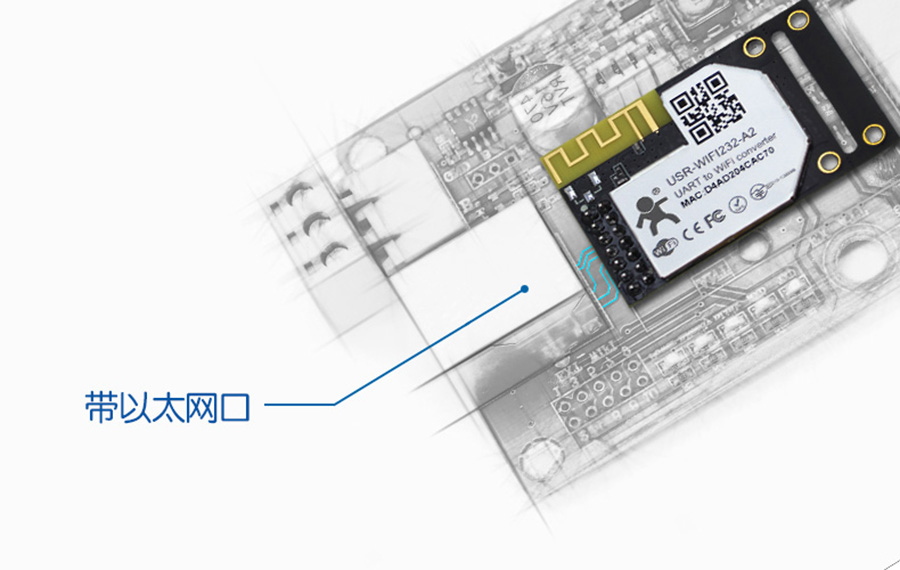

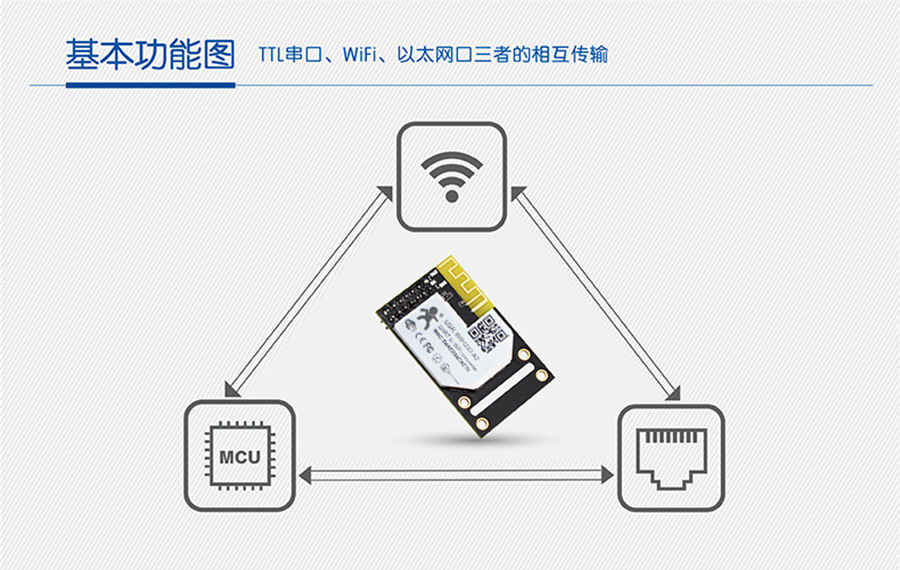

串口wifi模块A2/B2提供一个100M以太网接口,通过这个接口,
用户可以实现WIFI口、串口、以太网口、三个接口互通。

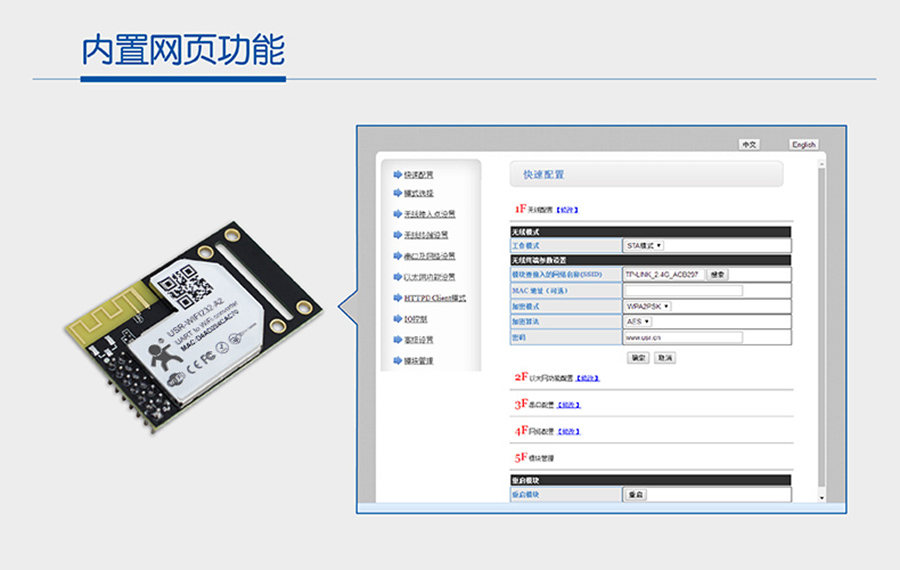

A2/B2支持内置网页,通过网页设置参数。

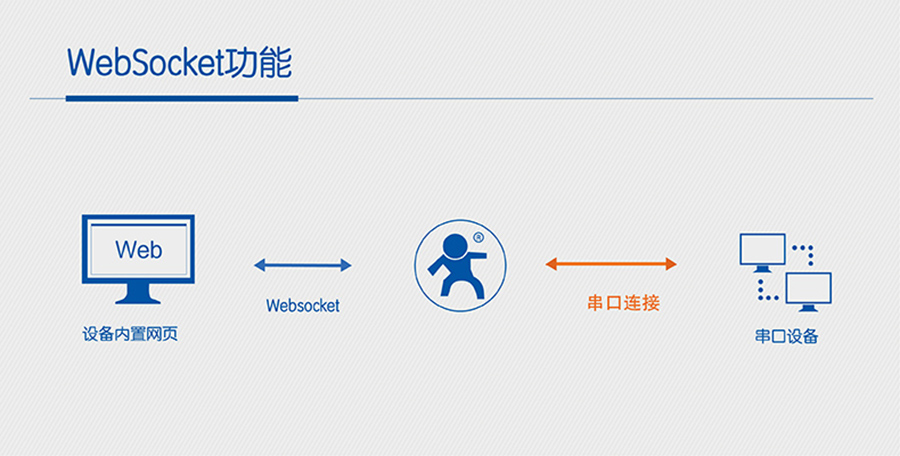

Websocket功能是模块网页与模块的串口进行数据交互。
Websocket server的功能可以让模块的串口跟网页进行实时交互,
取代早先的HTTP GET、POST、PUT的方式,响应速度更快。

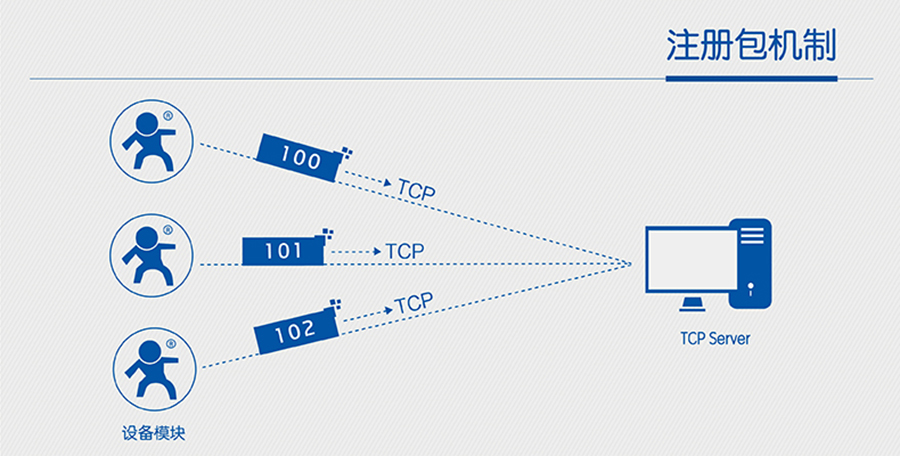

WIFI模块注册包机制分为两种方式:连接即发注册包,数据前边带注册包。
连接即发注册包:当TCP建立链接时,先发送一个注册包,
注册包可以设置,用于服务器识别链接,之后数据正常发送。
数据携带注册包:发送每一条数据,数据都由注册包和数据组成,
注册包在前,用于服务器识别对应的设备,然后绑定到服务器端。
串口wifi模块A2/B2支持网页在线固件升级,一键安装,更安全。

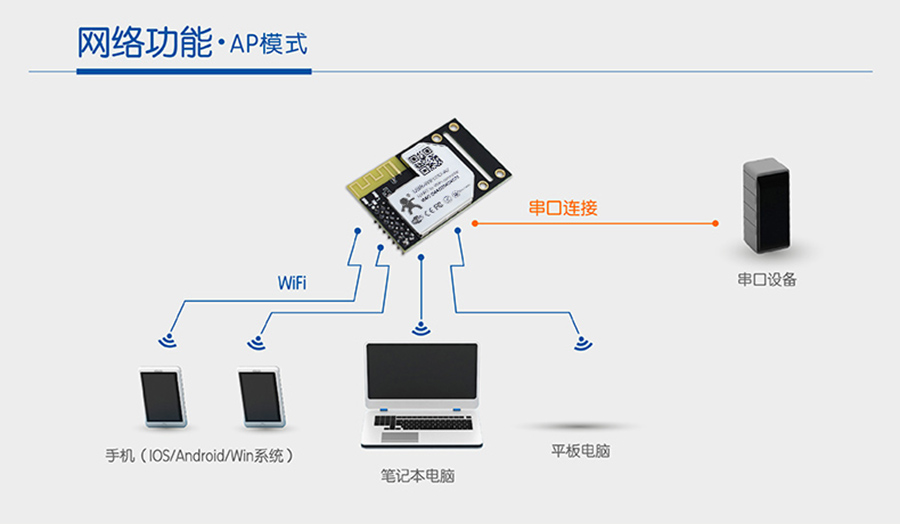

串口wifi模块作为AP模式,可以达到手机/PAD/电脑在无需任何配置的情况下,快速接入模块进行数据传递。
另外,还可以登陆模块的内置网页进行参数设置。

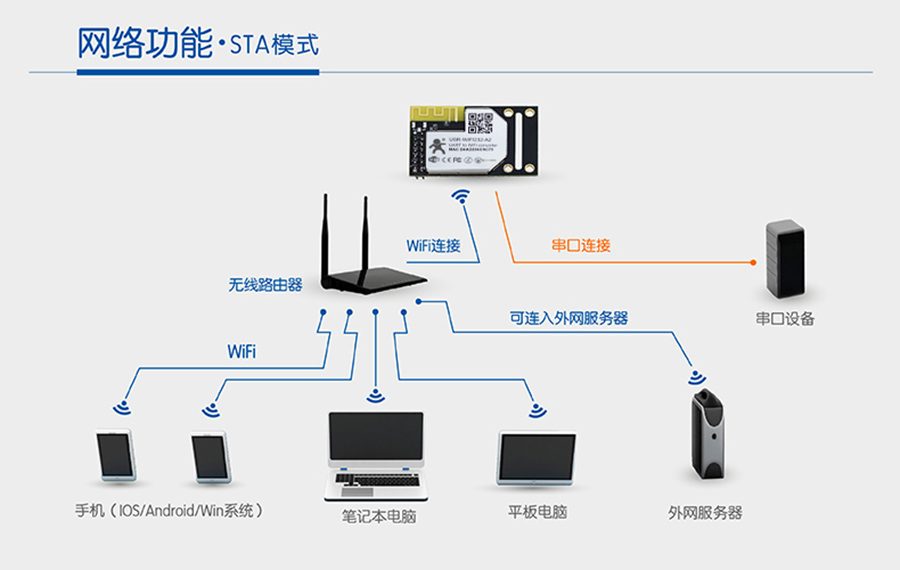

串口wifi模块作为STA是一种最常用的组网方式,由一个路由器AP和许多STA组成,如下图。
其特点是AP处于中心地位, STA之间的相互通信都通过AP转发完成。

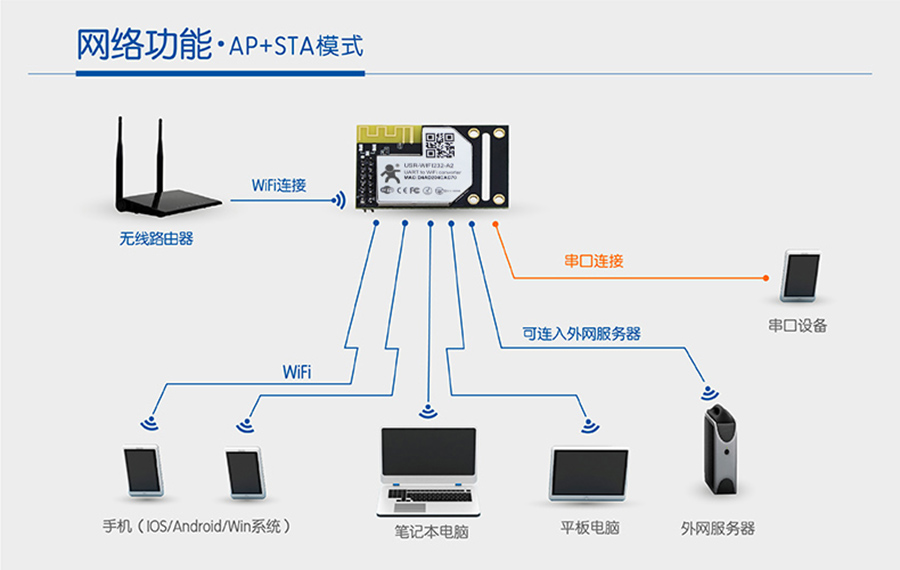

串口wifi模块可以同时启用AP、STA,即模块同时支持一个AP接口,一个STA接口。
模块开启AP+STA的功能后,模块的STA和AP接口同时可用。

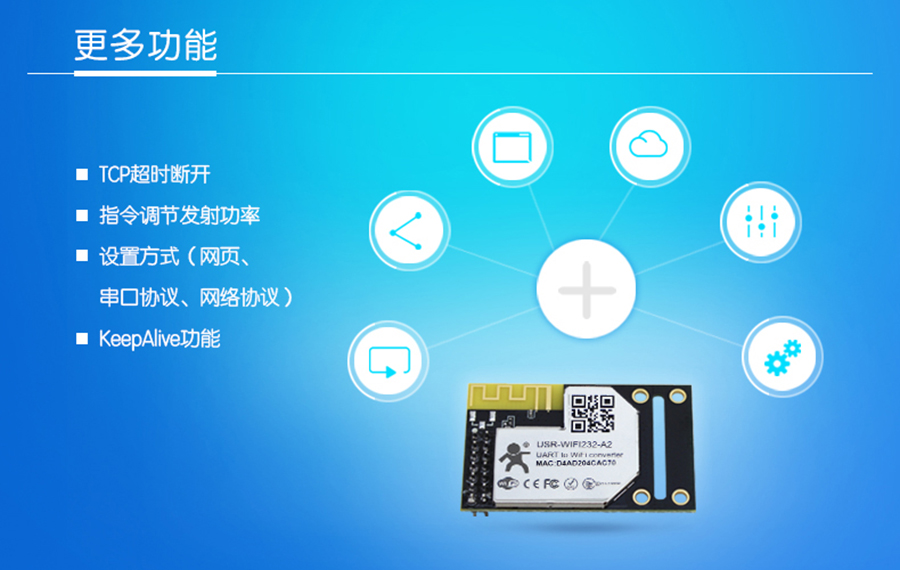

更多简单方便的功能等你来体验!TCP超时断开、指令调节发射功率、
设置方式(网页、串口AT指令、网络AT指令)、KeepAlive等功能。

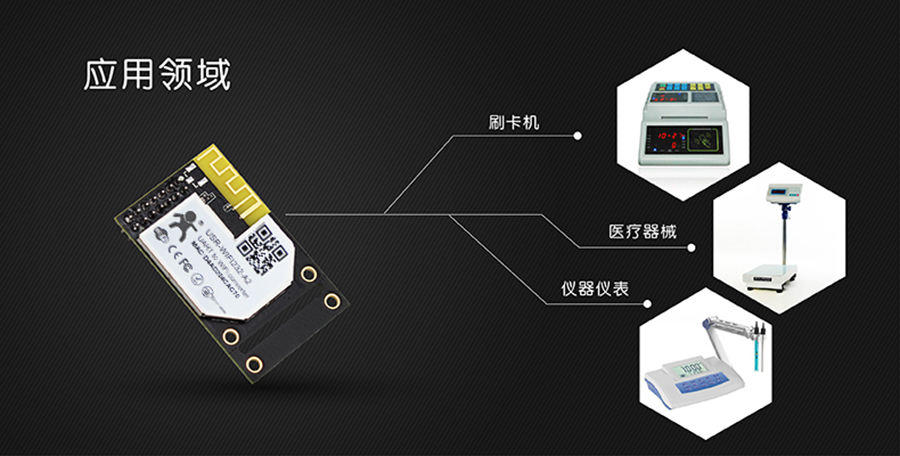

wifi模块A2/B2采用业内工业级最高性能嵌入式结构,
可适用在刷卡机、医疗器械、仪器仪表、手持POS机、打印机、光伏逆变器、工厂自动化、环境监测等具体领域。
项目
|
指标
|
|
无线参数
|
标准认证 | FCC/CE/ROHS/WEEE |
无线标准 | 802.11 b/g/n | |
频率范围 | 2.412GHz~2.484GHz | |
发射功率 | 802.11b: +19dBm(Max.@11Mbps) | |
802.11g: +18dBm(Max.@54Mbps) | ||
802.11n: +17dBm(Max.@HT20,MCS7) +17dBm(Max.@HT40,MCS7) |
||
用户可以配置功率 | ||
接收灵敏度 | 802.11b: -89dBm(@11Mbps) | |
802.11g: -81dBm(@54Mbps) | ||
802.11n: -73dBm(@HT20,MCS7) -71dBm(@HT40,MCS7) |
||
天线选项 | 内置 | |
硬件参数
|
数据接口 | UART:300bps ~ 460.8Kbps |
以太网:10Mbps/100Mbps | ||
GPIOs | ||
工作电压 | 3.3V (±5%) | |
工作温度 | -40℃~85℃ | |
存储温度 | -40℃~125℃ | |
尺寸 | 25.0mm×40.0mm×8.0mm (L*W*H) | |
软件参数
|
无线网络类型 | Station/AP模式 |
安全机制 | WEP/WPA-PSK/WPA2-PSK | |
加密类型 | WEP64/WEP128/TKIP/AES | |
工作模式 | 透明传输模式,串口指令模式 | |
设置命令 | AT+命令结构 | |
网络协议 | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP | |
最大TCP连接数 | 24 | |
用户配置 | Web服务器+AT命令 配置 | |
客户应用软件 | 支持客户定制应用软件 |
