USR-TCP232-D

嵌入式以太网转串口模块兼容ZLG公司产品

嵌入式以太网转串口模块兼容ZLG公司产品，插针式封装，方便客户安装到用户板，支持TCP Server, TCP Client,UDP以及虚拟串口等多种工作模式。

产品介绍

实现TTL串口与有线以太网双向透明传输

嵌入式TTL串口转以太网模块

嵌入式以太网转串口模块兼容ZLG公司产品ZNE-300TI和ZNE-300T，插针式封装，方便客户安装到用户板，支持TCP Server, TCP Client,UDP以及虚拟串口等多种工作模式。

1路TTL串口小体积低成本ARM处理器速度快稳定性高

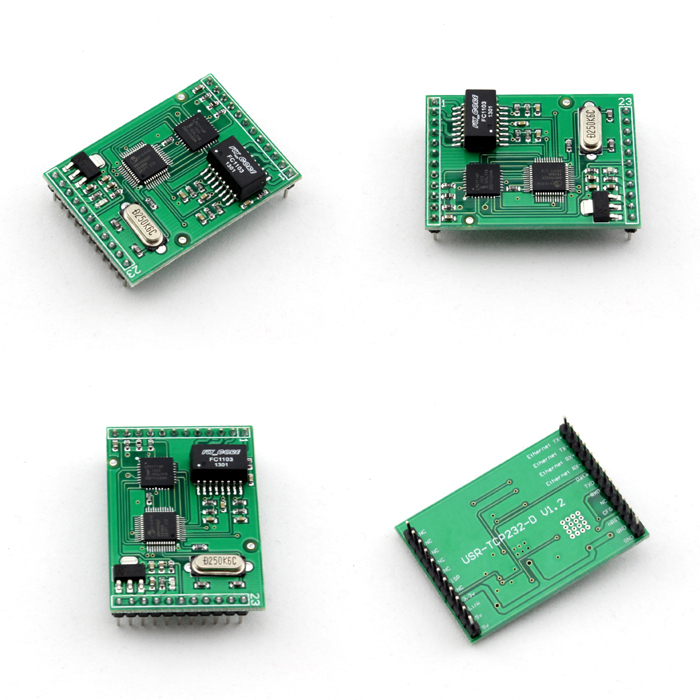

产品图片

产品应用

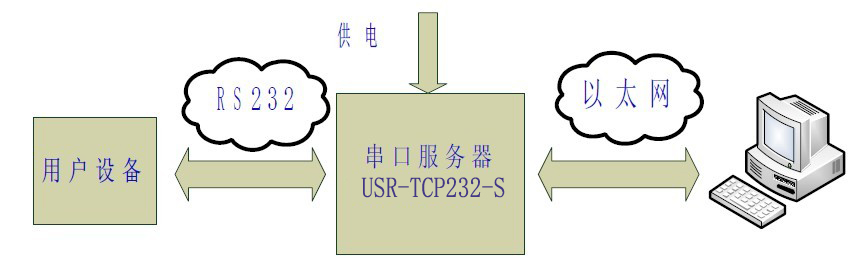

利用USR-TCP232-D实现RS232与以太网通讯的透明传输

标签串口转以太网模块插针式 T24系列

系统信息

处理器
ARM

Flash
32K字节

以太网

端口数
1

接口标准
4针接口，TX+，TX-，RX+，RX-

速率
10/100 Mbps，MDI/MDIX交叉直连自动切换

保护
1.5KV电磁隔离

网络协议
IP，TCP，UDP，ARP，ICMP

缓存
发送：2K字节，接收：1K字节

串口

端口数
1

接口标准
TTL串口：2.54插针 3.3V

数据位
5，6，7，8

停止位
1，2

校验位
None，Even，Odd，Space，Mark

波特率
TTL串口：300 bps ~ 790 Kbps

流控
无

缓存
接收：800字节

RS-485上下拉电阻
无，预留485收发控制脚

软件

虚拟串口（USR-VCOM）
Windows 2000或更高（32位/64位）

配置方式
上位机设置软件，串口指令

基本参数

尺寸
44 x 32 x 15.4（mm）

工作温度
-25 ~ 75°C

保存环境
-45 ~ 105°C，5 ~ 95% RH（无凝露）

输入电压
DC 3.0 ~ 3.6 V

工作电流
150mA（aver）/200mA（max）@3.3V
150mA（aver）/200mA（max）@5V

功耗
<1W

更多

安规认证
CE，FCC

保修期
2年

配件
无
