WIFI低功耗模块 串口和网络收发问题。
2014-12-01


一:WiFi模块类:

1:正常情况下:连接AP之后,

2:

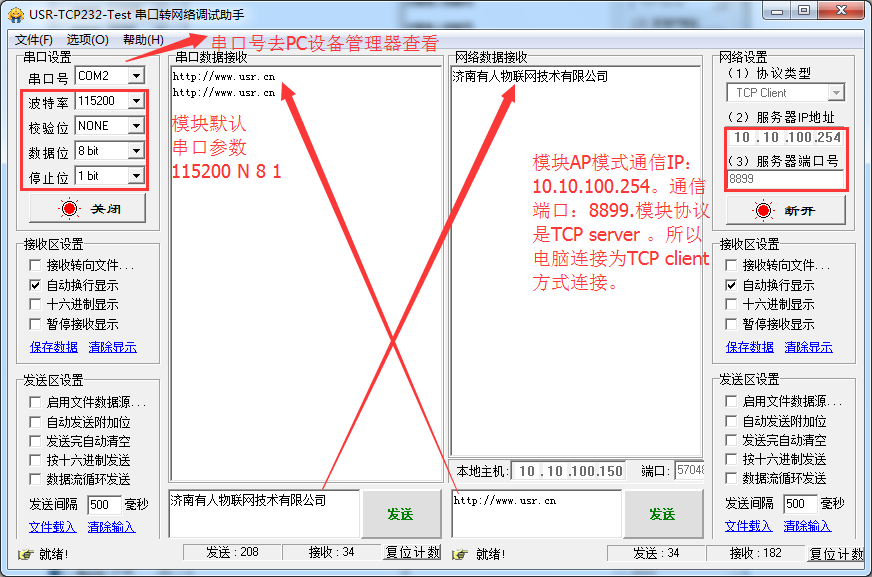

使用USR-TCP232-TEST调试助手软件进行串口到网络,网络到串口端收发数据,以WiFi低功耗模块为例,一下为正常情况。

3:问题:

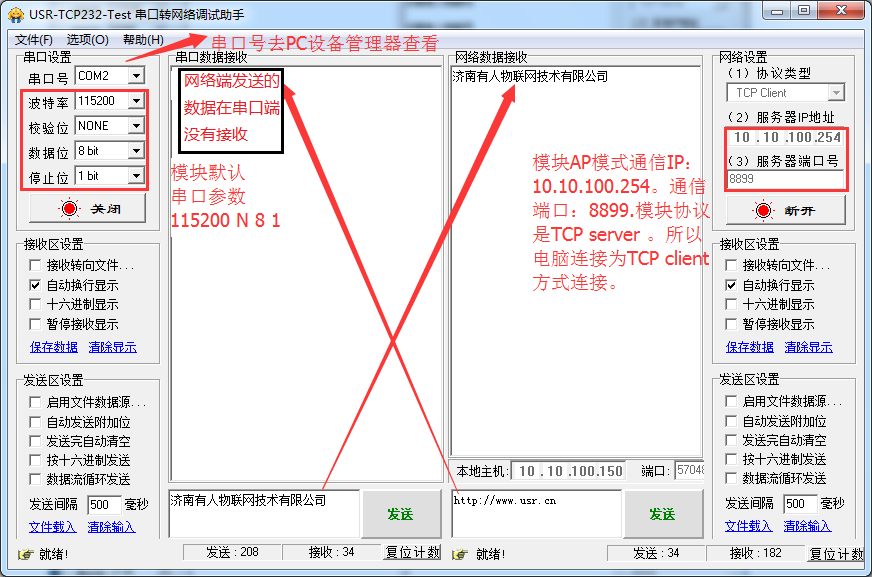

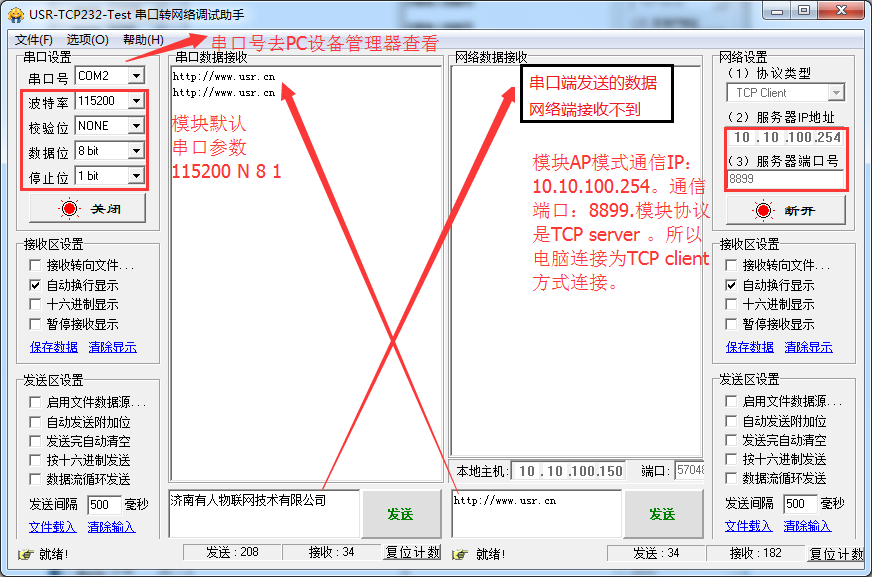

串口可以发送到网络端数据,网络端发送不到串口端数据,或者串口发送的数据网络端收不到,那可能是串口端有问题。以下为两种典型的例子,

4:这时怎么测试模块好坏

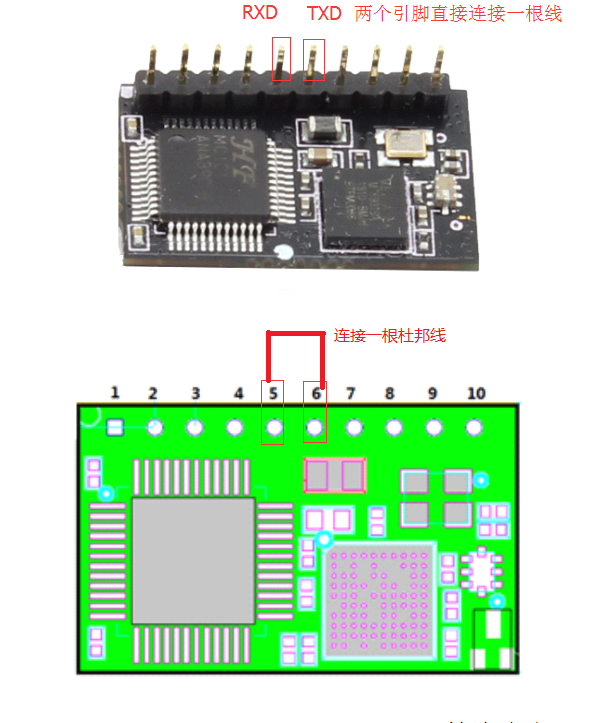

以WiFi-T为例,将WiFi-T模块的TXD和模块RXD短接,返回通过网络发送数据,看看网络端是否能收到。

然后建立网络连接:

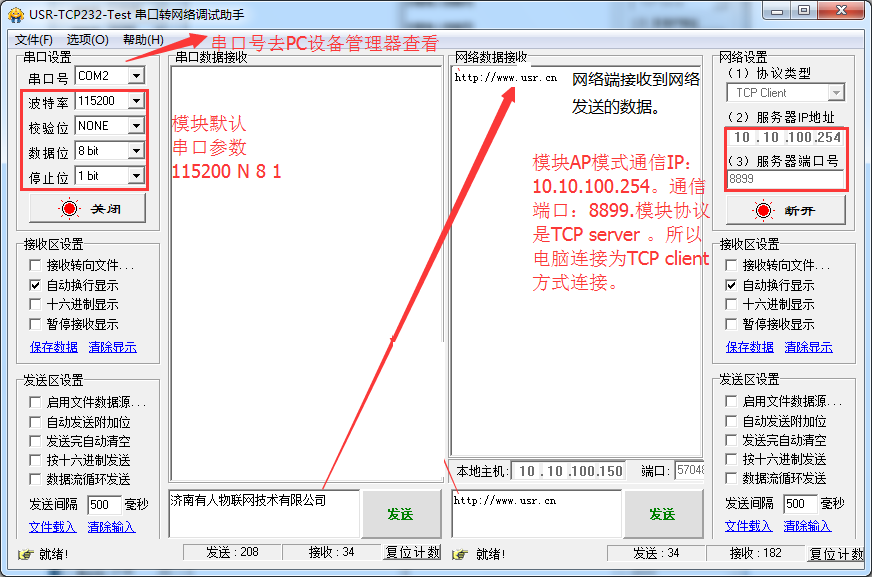

使用网络发送:看一下网络端是否能够回数据。网络端接收到数据,说明模块网络发送,模块串口接收,由于TXD和RXD接到一块,所以接收转向发送,所以网络可以接收数据,说明可以通信。再检查一下模块串口端电路问题。

二:串口服务器类问题。

串口服务器的串口连接电脑串口。模块网口连接电脑网口或者路由器交换机。

串口服务器设置为TCP client 主动去连接服务器 ,那电脑端网络调试助手应该是设置TCP server,监听本地端口,可以看到连接对象为串口服务器发起的网络连接。

正常情况是这样:串口发送数据,网络接收,网络发送数据,串口接收。

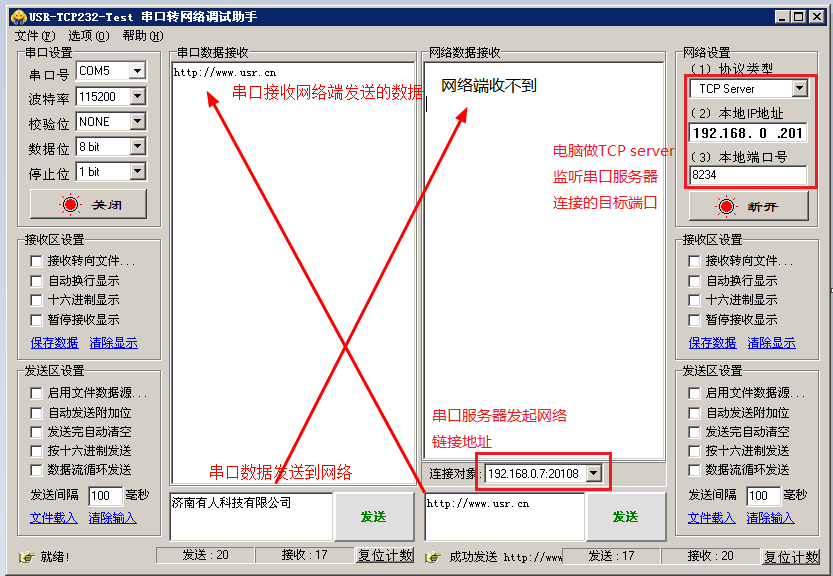

情况:不正常的情况是串口发送数据,网络能接收,网络发送数据,串口不能接收。

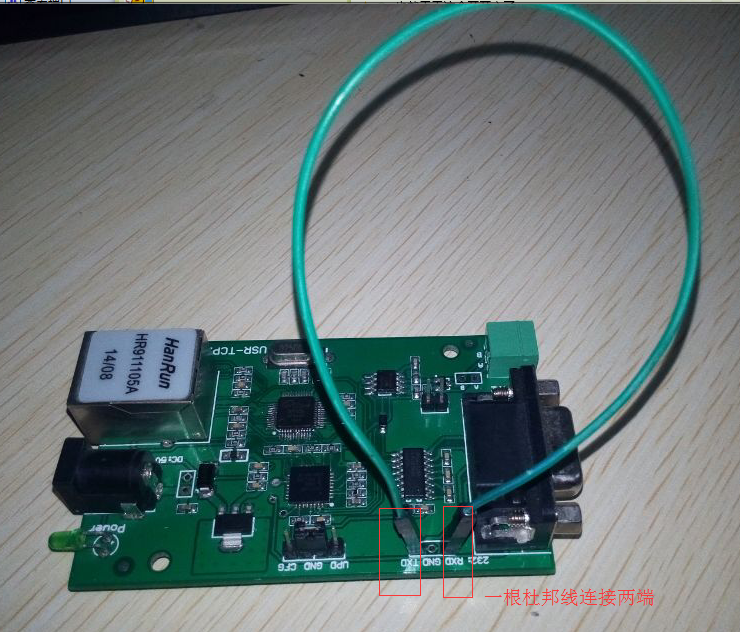

解决:TXD和RXD短接。

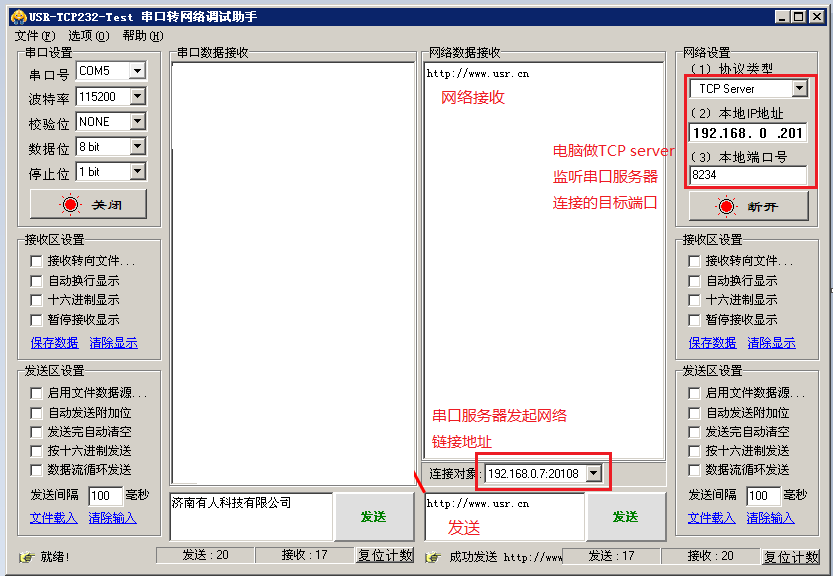

然后使用网络调试助手,网络发送,看一下,网络接收端能否返回。如果能返回,请检查串口问题。
