参数

描述

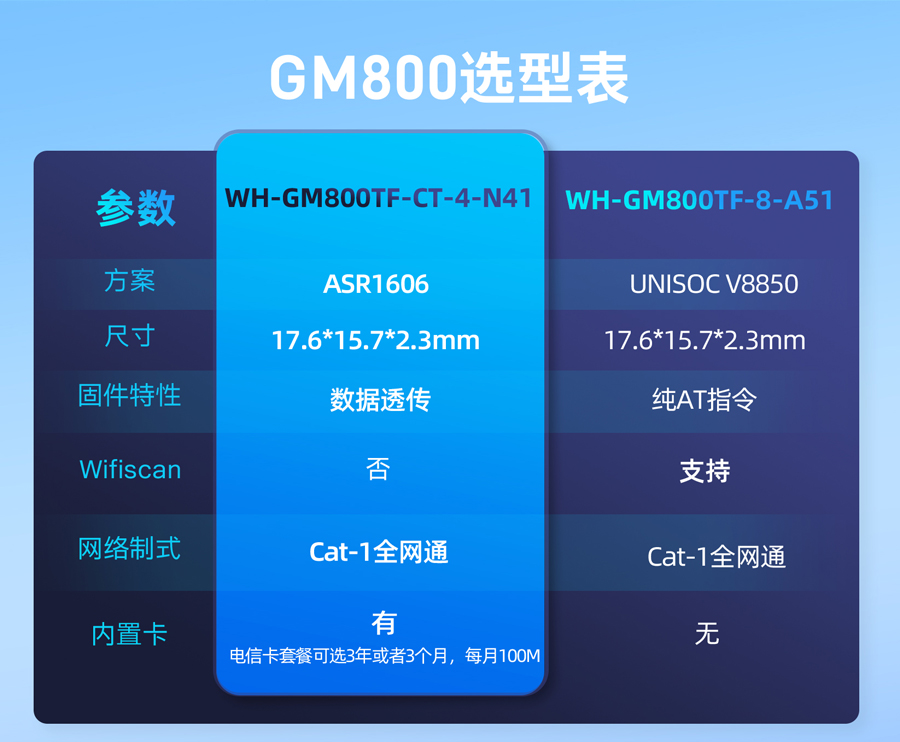

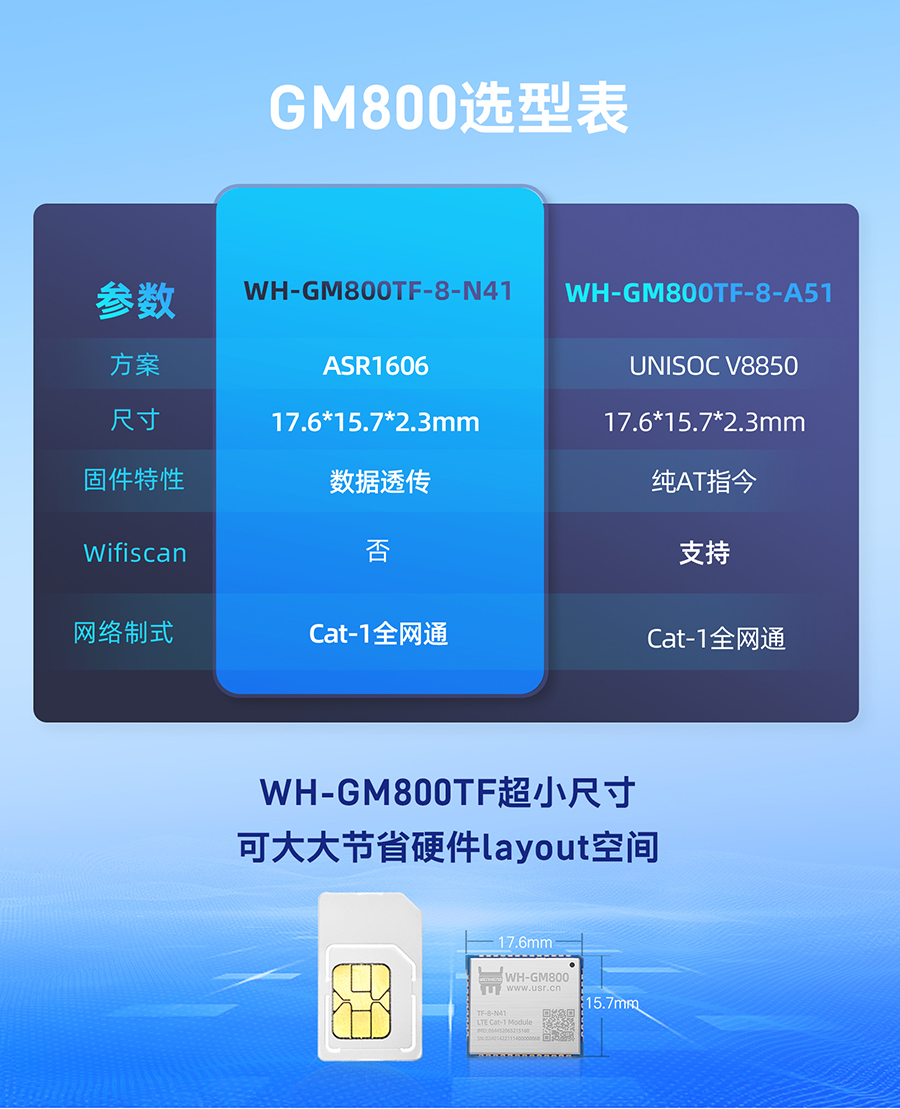

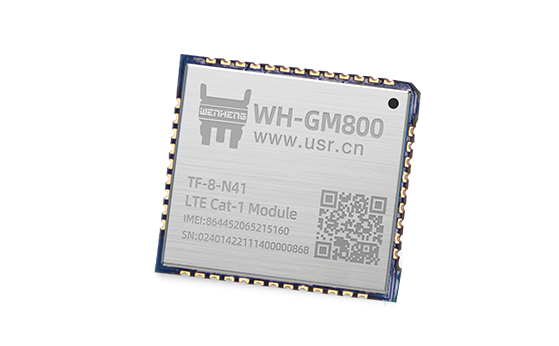

产品名称

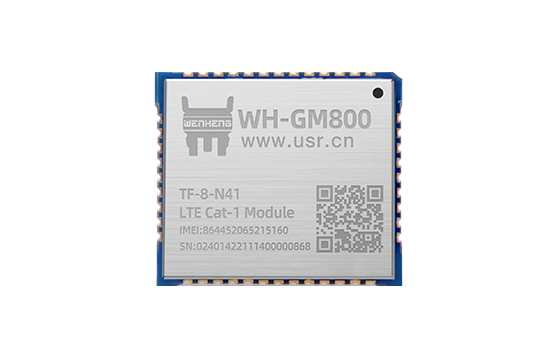

WH-GM800TF-8-N41

支持移动 LTE Cat-1

支持联通 LTE Cat-1

支持电信 LTE Cat-1

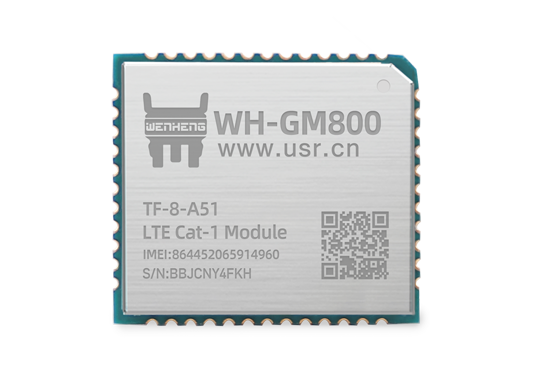

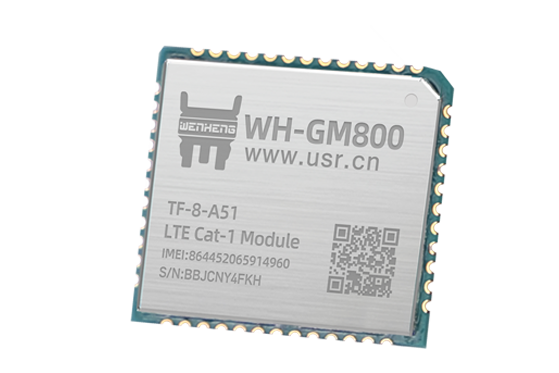

WH-GM800TF-8-A51

硬件接口

封装形式

WH-GM800TF-8-N41

LCC +LGA

WH-GM800TF-8-A51

LCC+LGA

电源

供电范围 3.4V~4.2V ,推荐值 3.8V

状态指示脚

模块状态指示引脚

SIM/USIM 卡

标准 6 PIN SIM 卡接口，3V/1.8V SIM 卡

USB 协议

USB 2.0 High speed

UART接口

通信串口：用于AT指令和数据传输。支持波特率1200~921600.

调试串口：用于log打印，波特率为115200.

WIFI/GPS接口

WH-GM800TF-8-A51支持WIFIcsan

RF

LTE天线接口*1    WIFIscan*1（A51支持）

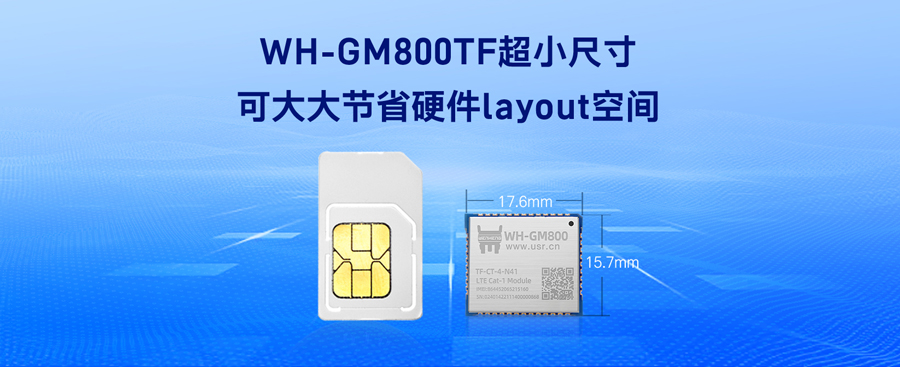

外形尺寸

尺寸(毫米)

15.8mm×17.7mm×2.4mm（LCC+LGA）

重量 (克)

< 4.2g

温度范围

正常工作温度

-35℃~ +75℃

扩展工作温度

-40℃~ +85℃

存储温度

-40℃~ +90℃

湿度范围

工作湿度

5%~95%

技术规范

TD-LTE

3GPP Release 13 CAT1下行7.5 Mbps，上行1 Mbps

FDD-LTE

3GPP Release 13 CAT1下行10 Mbps，上行5 Mbps

GSM（GM800TF不支持）

GPRS Class12下行速率 384 kbps 上行速率128 kbps

频段

TD-LTE

Band34/38/39/40/41

FDD-LTE

Band 1/3/5/8

GSM（GM5TF不支持）

Band 3/8

功率等级

TD-LTE

Band34/38/39/40/41

+23 dBm(Power class 3)

FDD-LTE

Band 1/3/5/8

+23 dBm(Power class 3)

GSM Band 8（GM800TF不支持）

N/A

GSM Band 3（GM800TF不支持）

N/A

最大接收灵敏度

Band 1&10M

-99 dBm

Band 3&10M

-99 dBm

Band 5&10M

-100 dBm

Band 8&10M

-99 dBm

Band34&10M

-99 dBm

Band 38&10M

-98 dBm

Band 39&10M

-100 dBm

Band 40&10M

-100 dBm

Band 41&10M

-100 dBm

GSM Band 8&10M

N/A

GSM Band 3&10M

N/A

模块持续数据发送

平均功耗@3.8V

（强开最大射频功率）

Band 1

621 mA

Band 3

627 mA

Band 5

545 mA

Band 8

538 mA

Band41

302mA

Band 38

320 mA

Band 39

330 mA

Band 40

320 mA

Band 41

330 mA

GSM Band 8（GM800TF不支持）

N/A

GSM Band 3（GM800TF不支持）

N/A

软件功能

WH-GM800TF-8-N41

工作模式

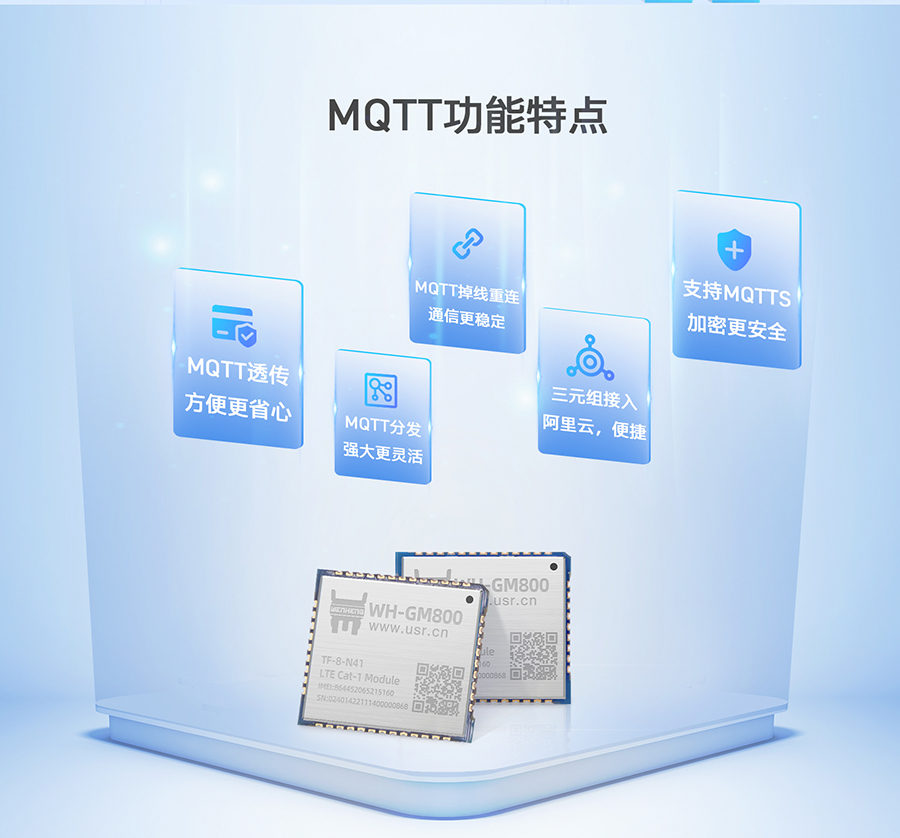

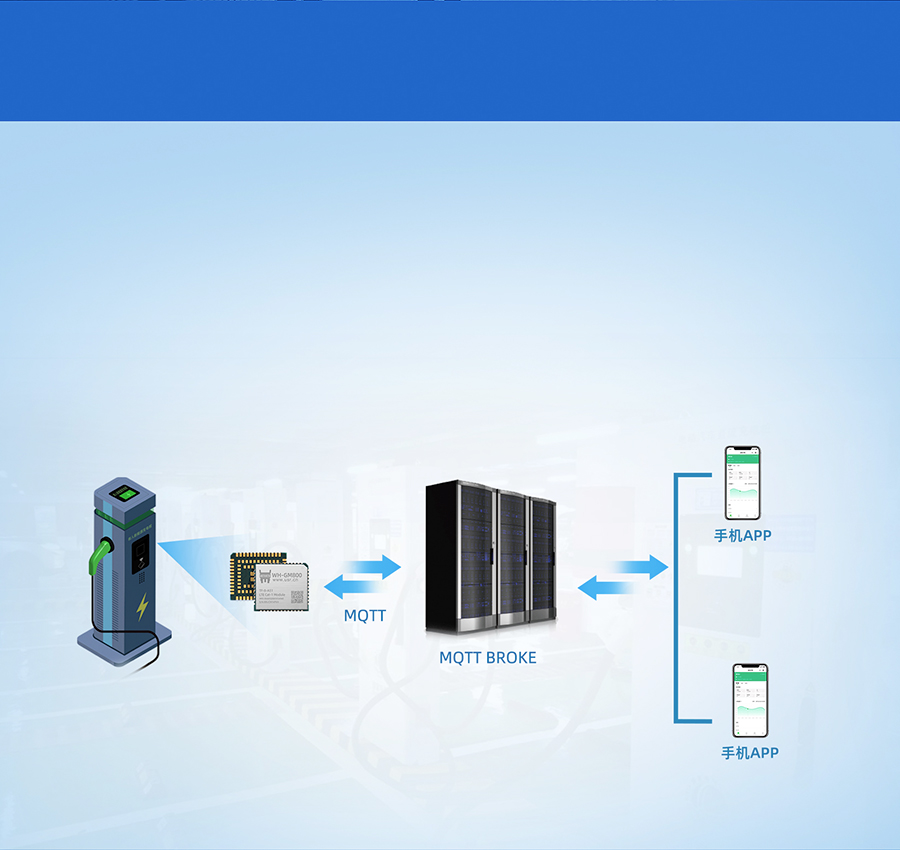

透传模式，HTTPD模式、MQTT模式

WH-GM800TF-8-A51

纯AT指令模式

设置指令

AT+命令结构

网络协议

TCP/UDP/HTTP/DNS/FTP/MQTT

Socket数量

2

用户配置

串口AT指令、网络AT指令

注：WH-GM800TF-8-A51不支持网络AT指令

特色功能

域名解析DNS

支持

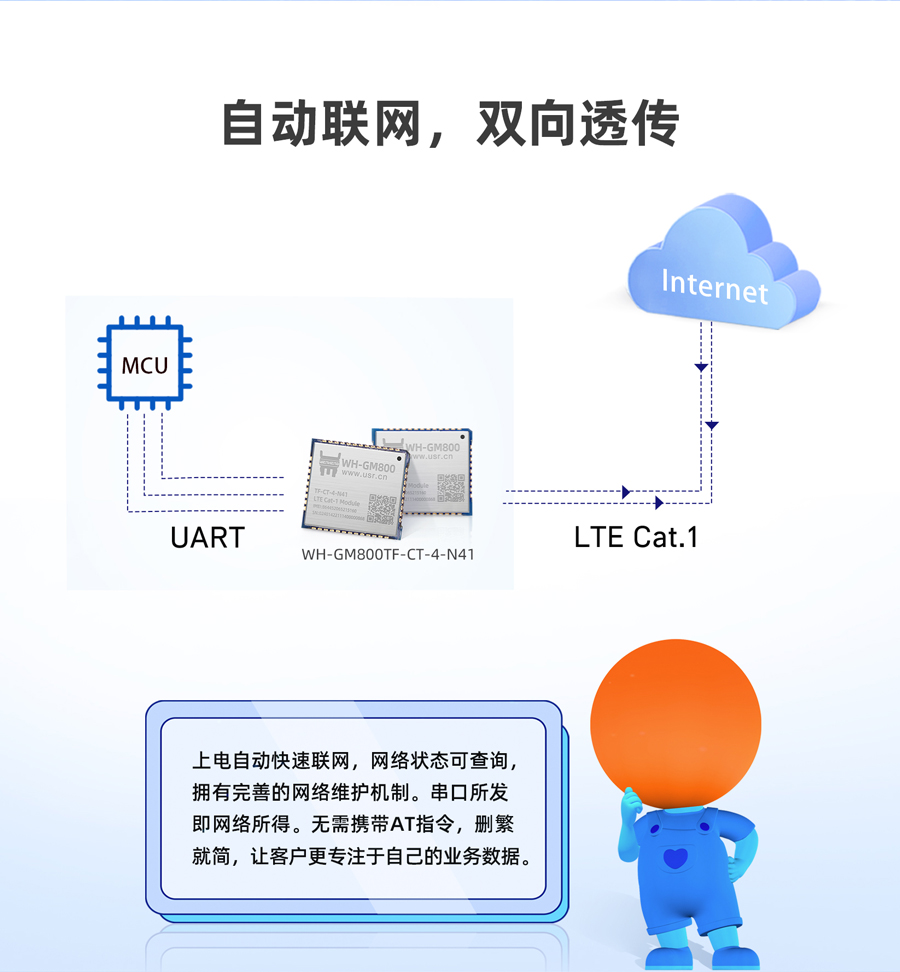

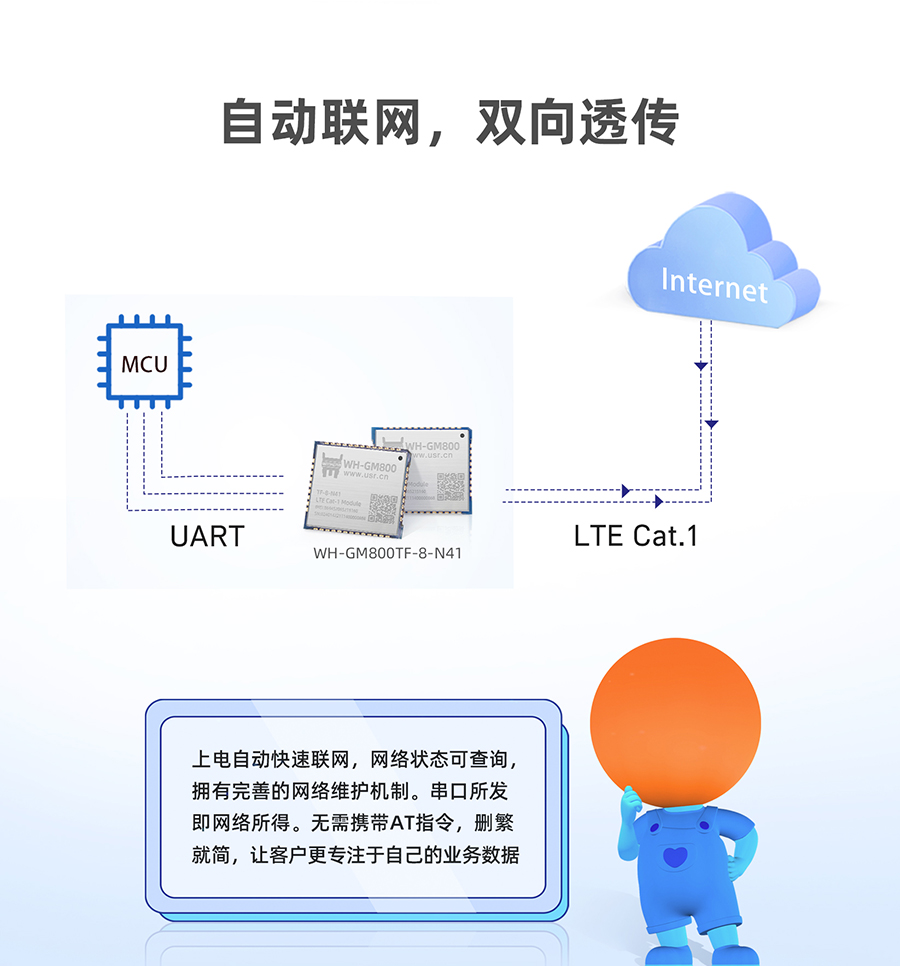

简单透传方式

支持TCP Client /UDP Client

注：WH-GM800TF-8-N41支持

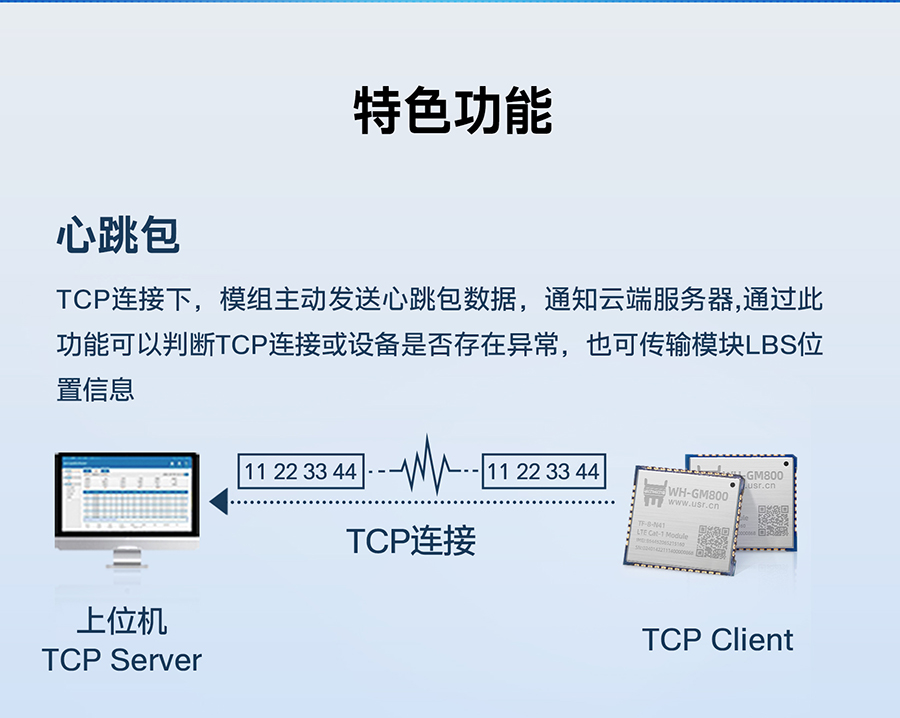

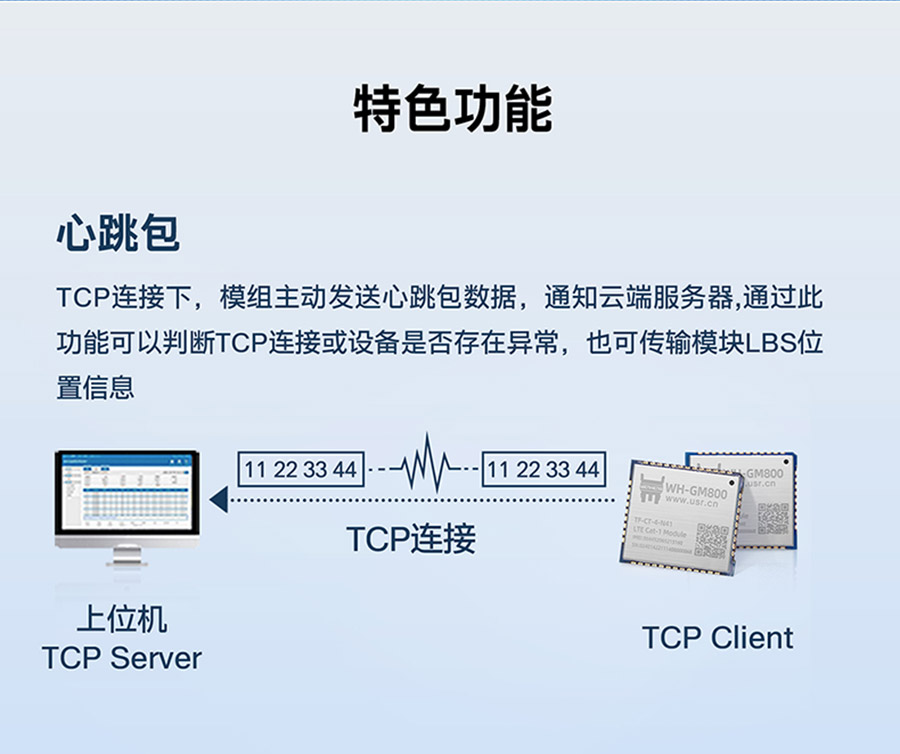

心跳数据包

支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS心跳包

注：WH-GM800TF-8-N41支持

WH-GM800TF-8-N41支持

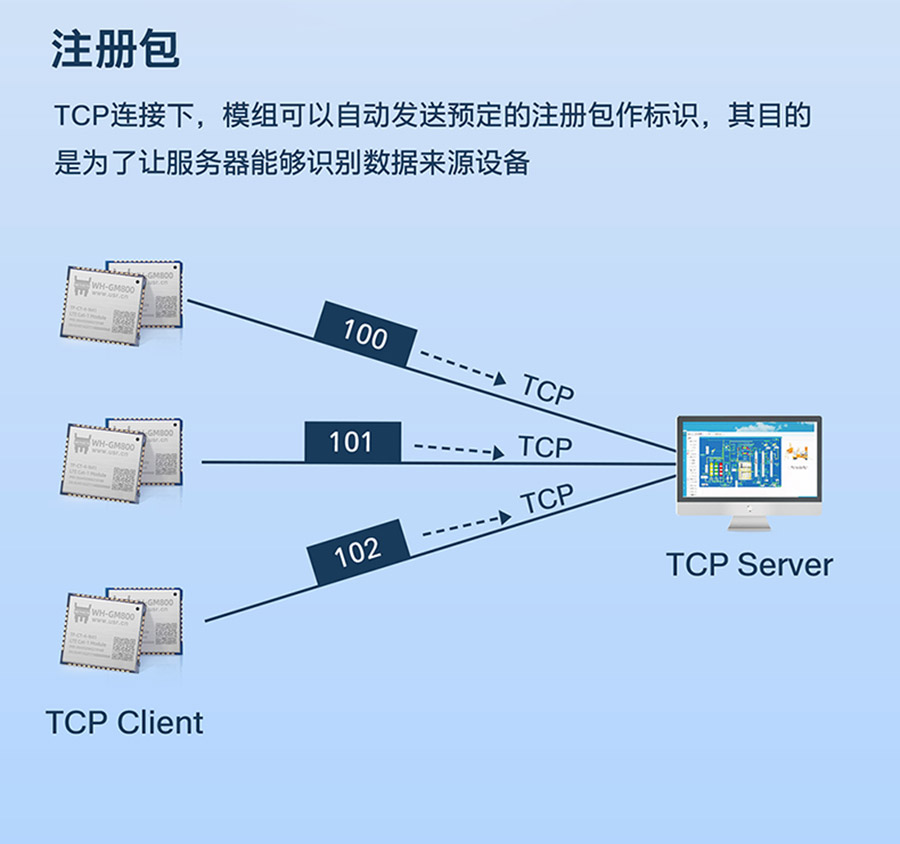

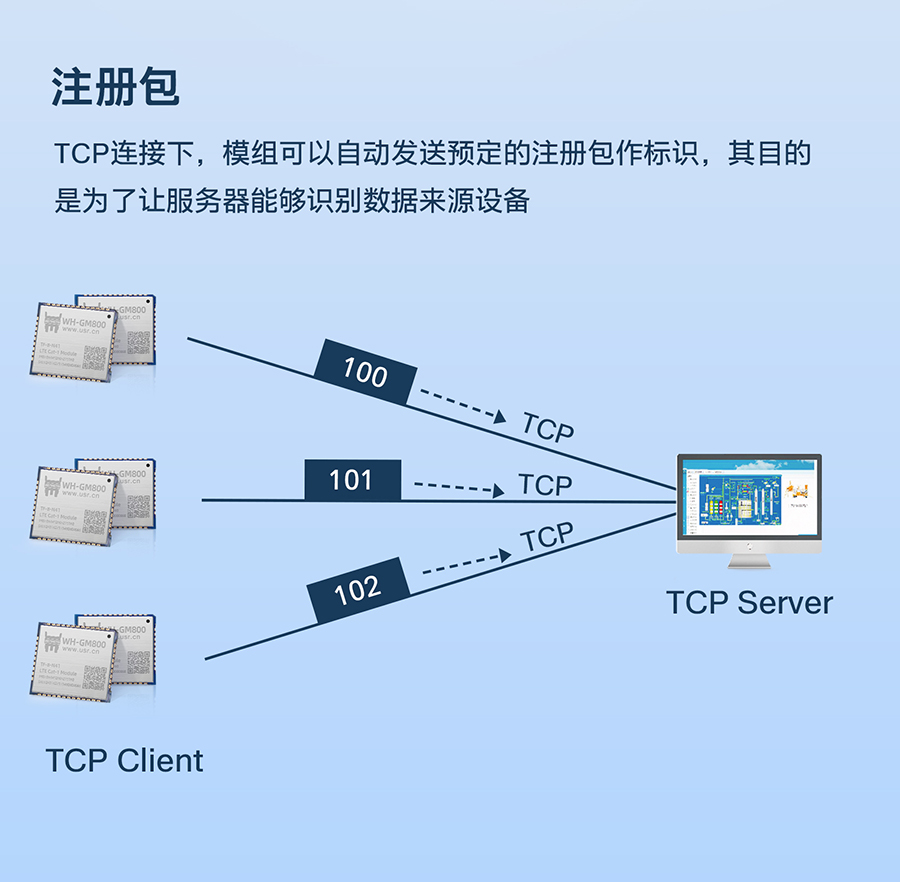

注册包机制

支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包/CLOUD注册包

注：WH-GM800TF-8-N41支持

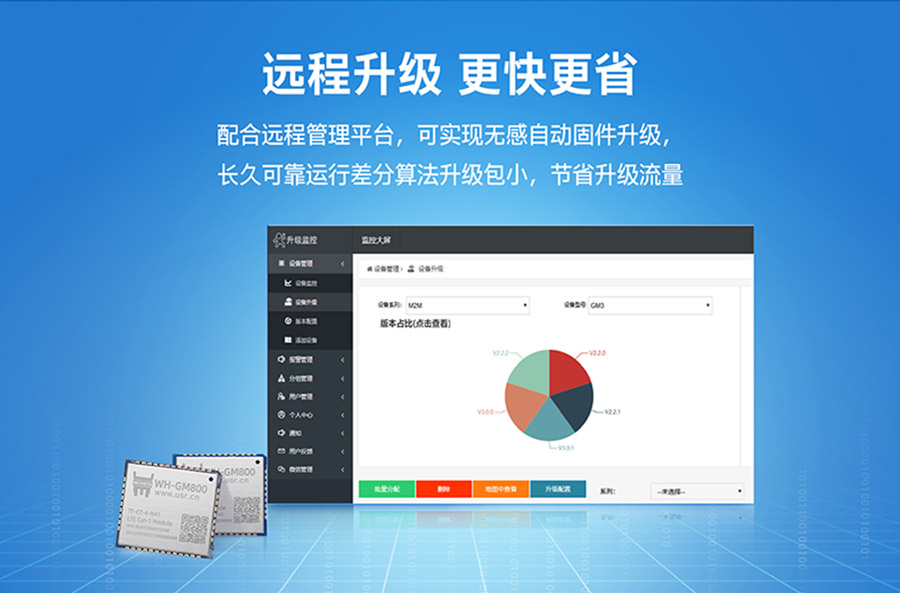

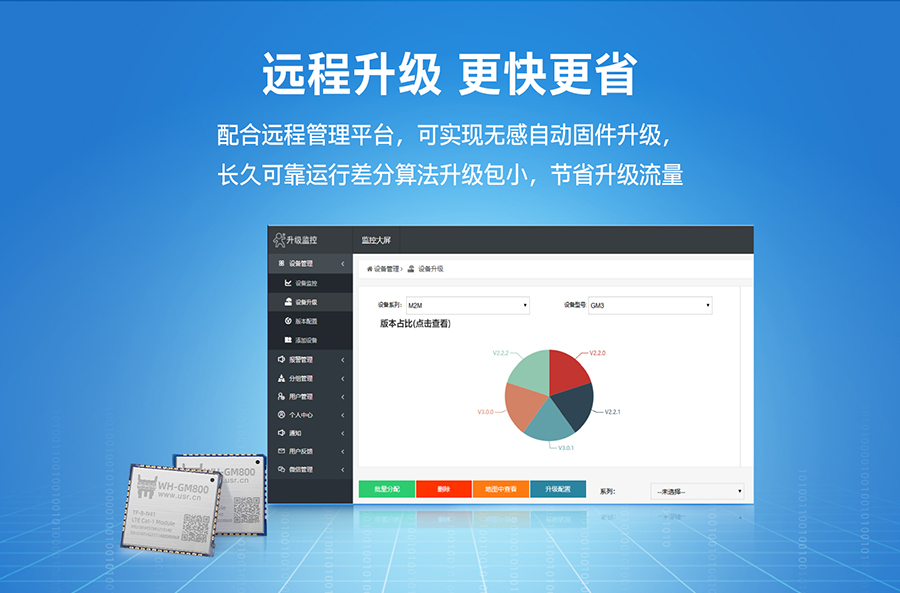

FOTA升级

支持

套接字分发协议

WH-GM800TF-8-N41支持

FTP他升级协议

支持

基站定位

支持

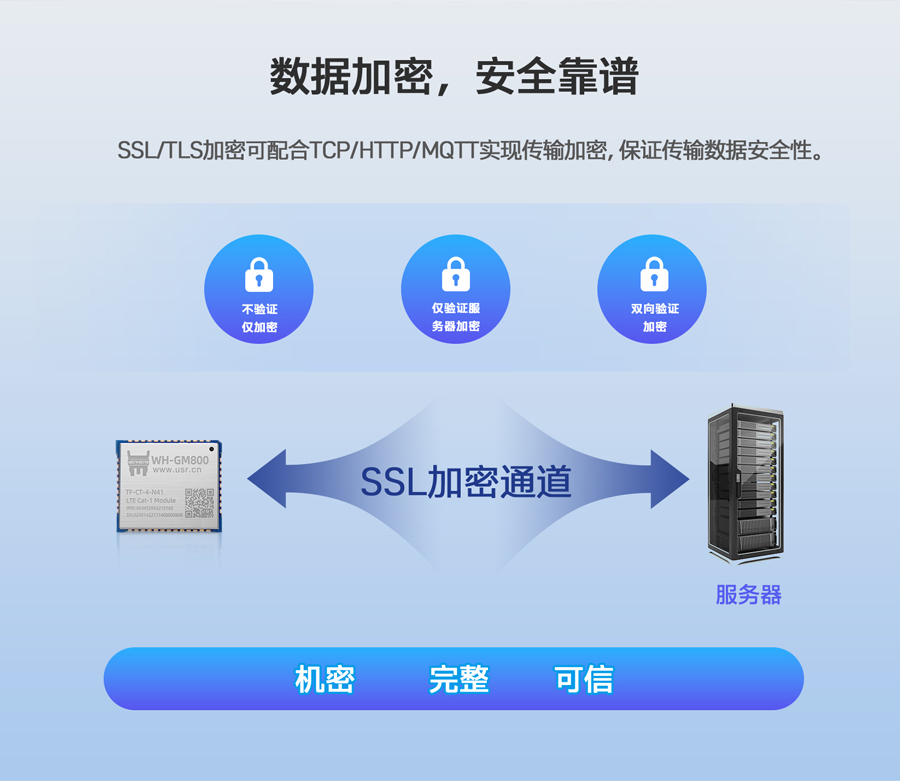

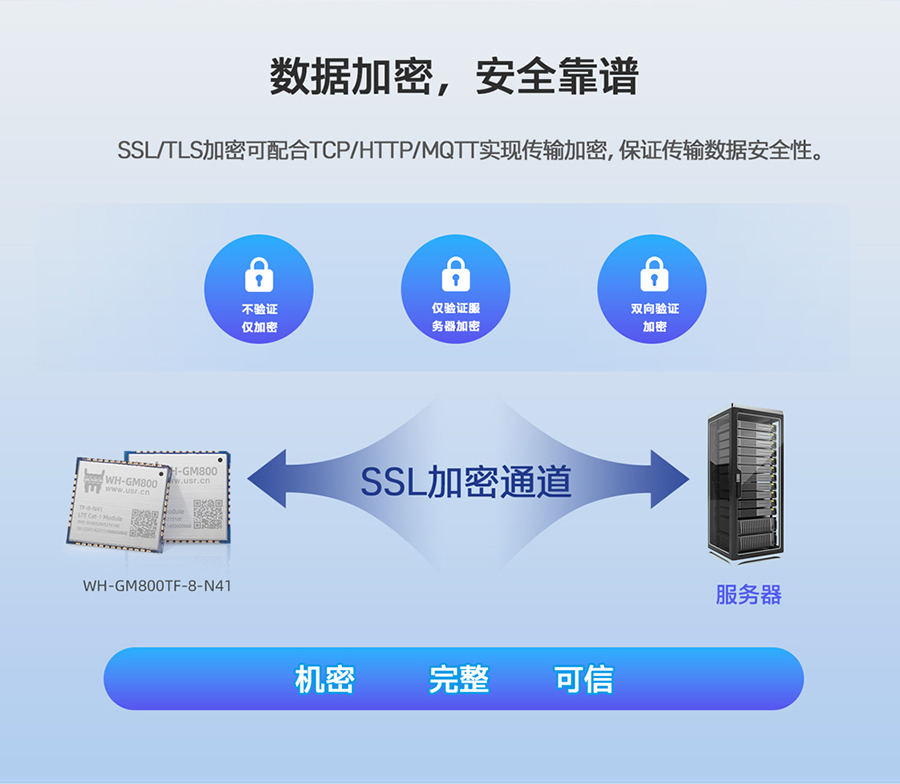

安全机制

N/A

NTP校时功能

支持

ADC

WH-GM800TF-8-A51支持

WIFIscan

WH-GM800TF-8-A51支持
