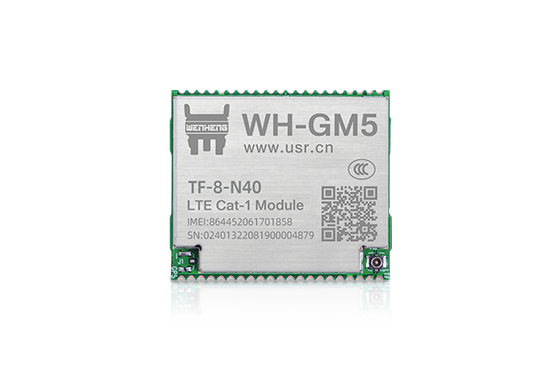

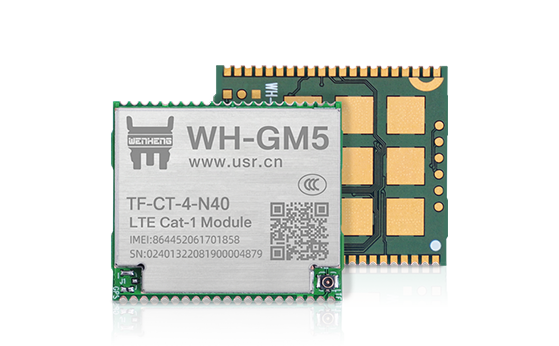

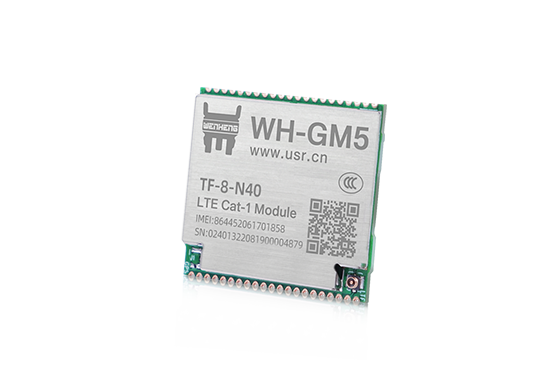

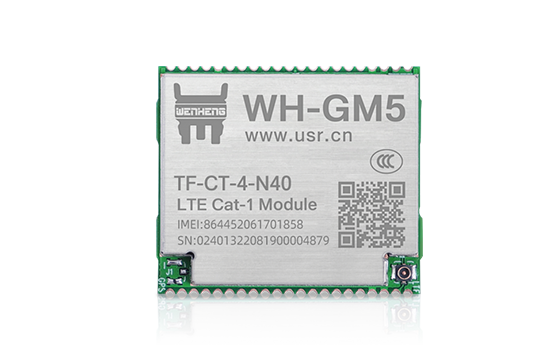

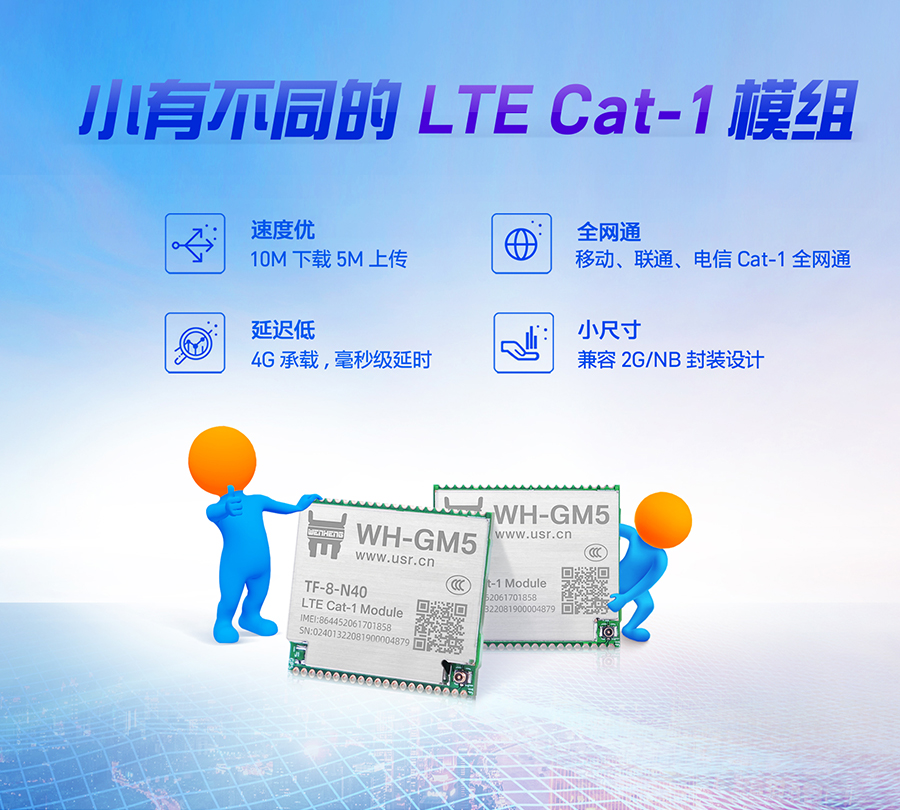

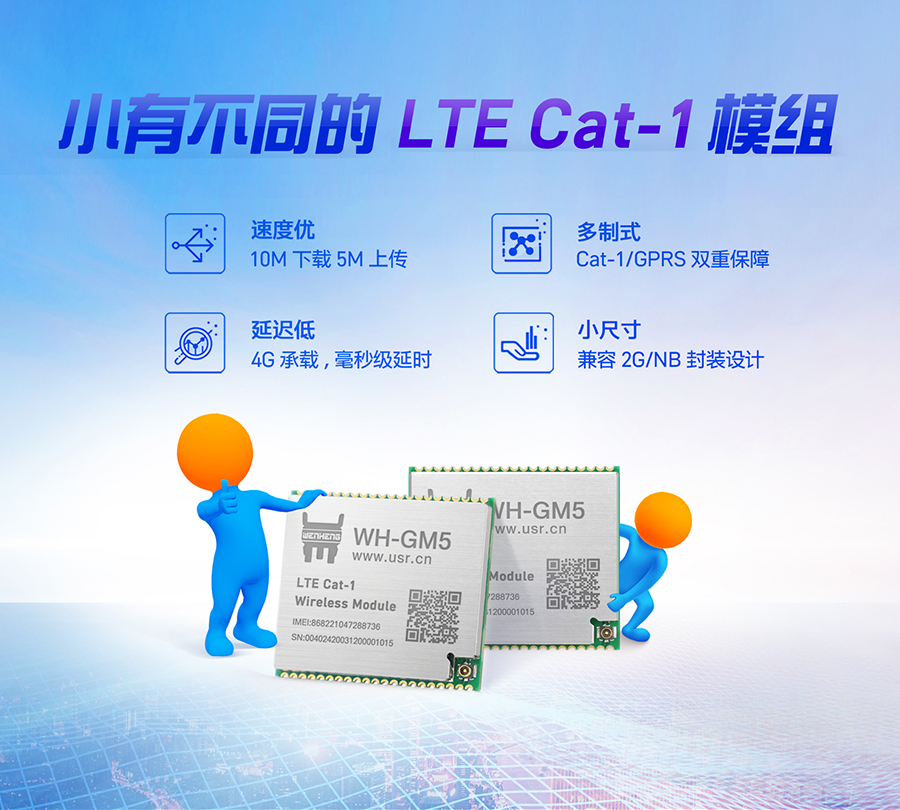

Cat-1模块 WH-GM5

兼容GM3、NB73模块封装 | 速度优 |多制式

WH-GM5是有人物联网推出的首款Cat.1联网通信模组。该模组软件功能完善，覆盖绝大多数常规应用场景，用户只需通过简单的设置，即可实现串口到网络的双向数据透明传输。并且支持自定义注册包，心跳包功能，支持4路Socket连接，更加快速的将用户数据传到网络。

中低速物联网市场，未来谁主沉浮

在2G退、4G贵、NB慢的趋势下，采用全新网络制式推出的
LTE Cat-1模组——GM5，为中低速物联网通讯提供全新解决方案，在速率、
延迟、功耗和成本等方面，为用户提供多样选择。

中低速物联网市场，未来谁主沉浮

在2G退、4G贵、NB慢的趋势下，采用全新网络制式推出的
LTE Cat-1模组——GM5，为中低速物联网通讯
提供全新解决方案，在速率、延迟、功耗
和成本等方面，为用户提供多样选择。

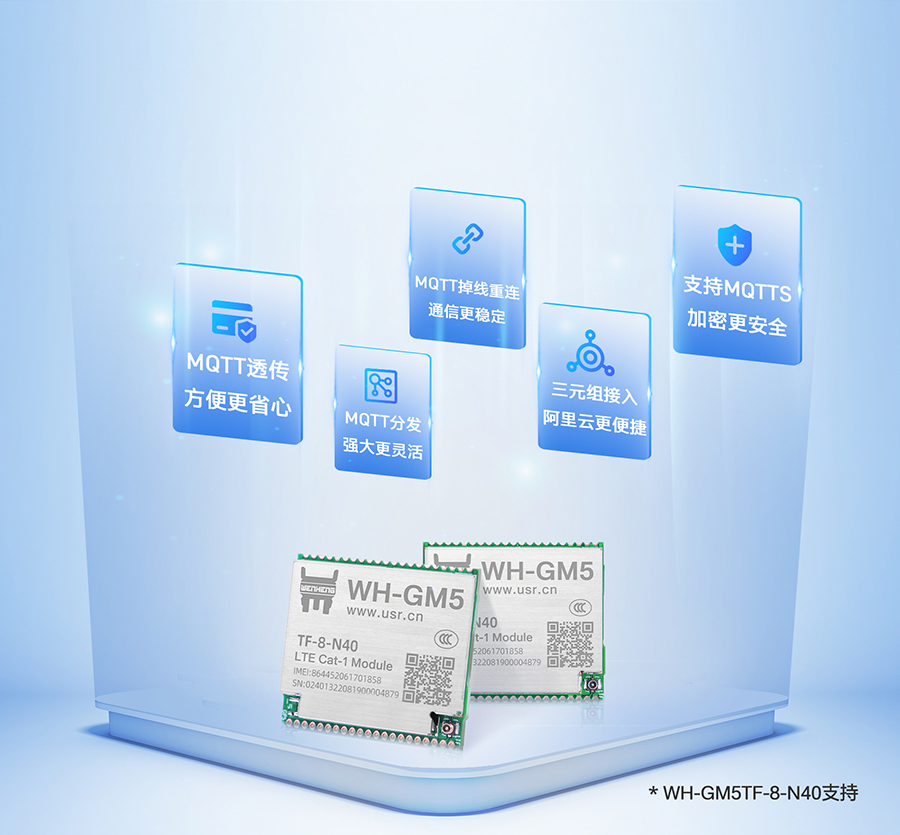

基本功能

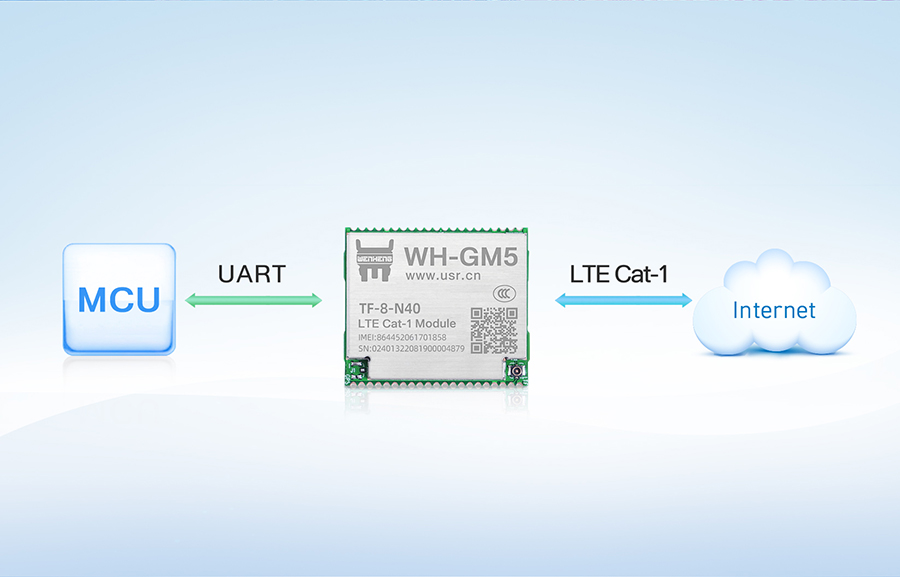

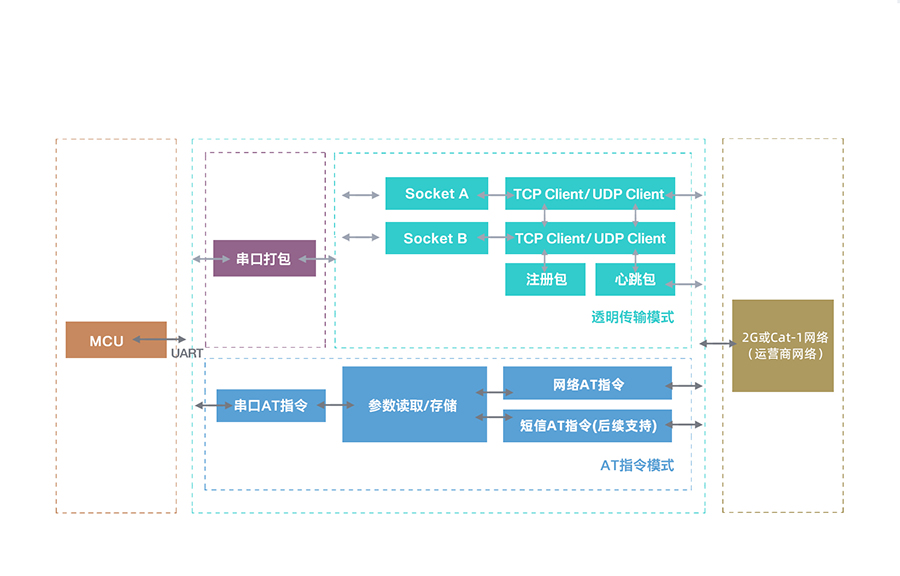

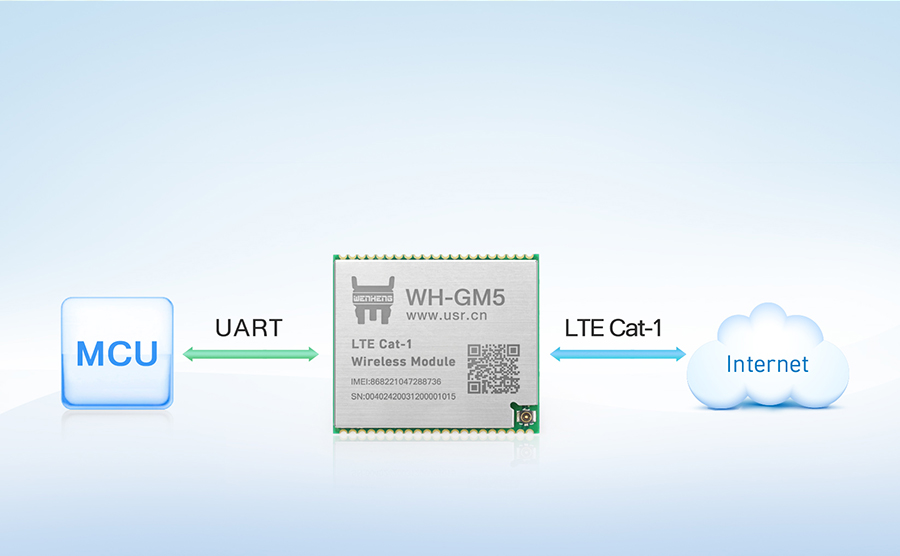

快速实现串口与网络的双向数据透传

网络制式

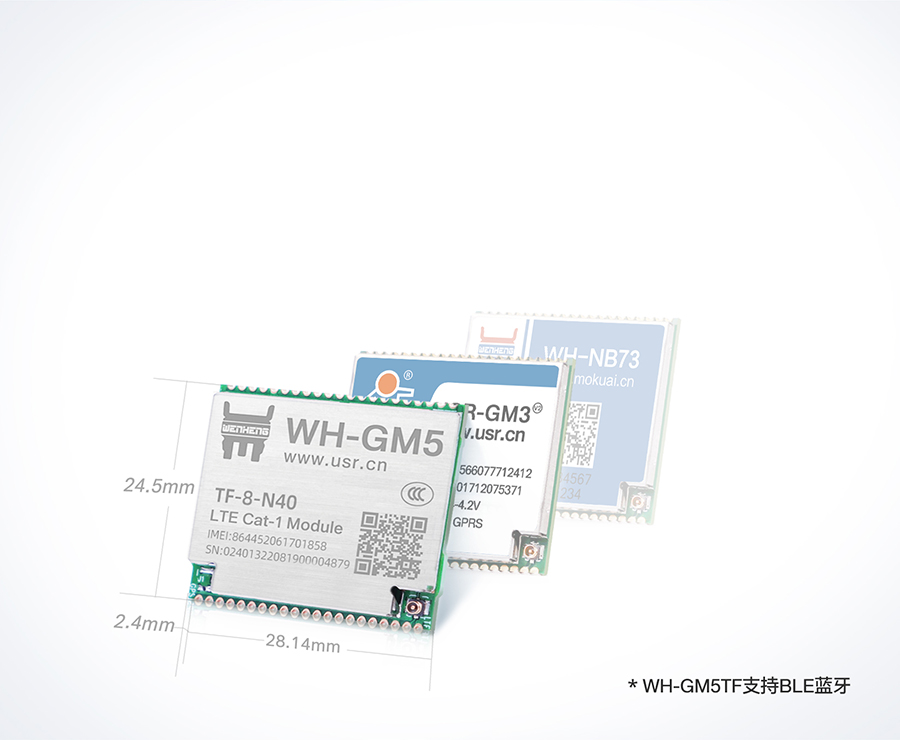

兼容有人2G、NB封装，快速切换

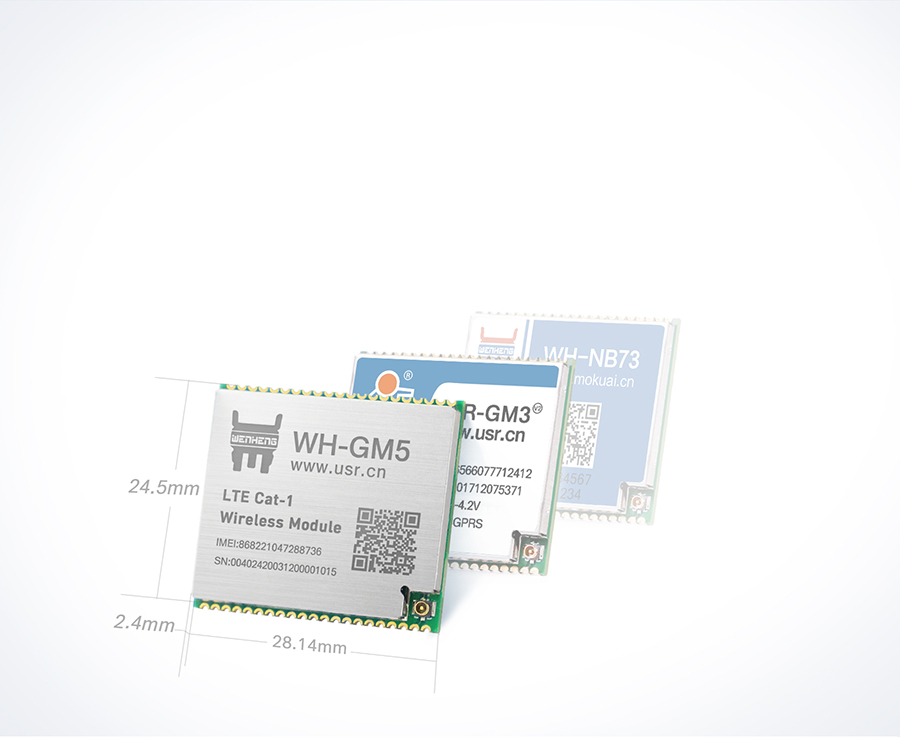

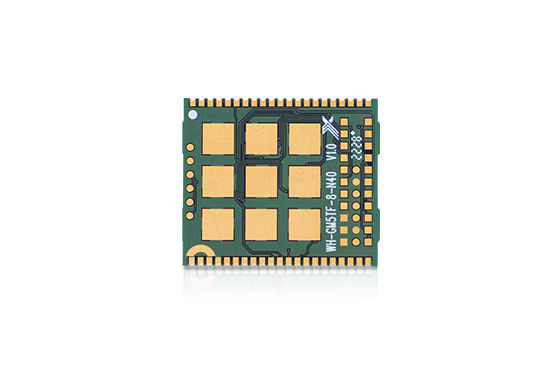

GM5支持简单透传功能，硬件设计基本兼容原GM3和NB73的封装设计，方便用户切换。
同时，为发挥LTE Cat-1优势，GM5背侧预留众多扩展引脚，可支持高速USB2.0、
低功耗BLE蓝牙、扫码支付摄像头、SPI接口、语音输入/输出接口等。

兼容有人2G、NB封装，快速切换

GM5支持简单透传功能，硬件设计基本兼容原GM3和NB73的
封装设计，方便用户切换。同时，为发挥LTE Cat-1优势，
GM5背侧预留众多扩展引脚，可支持高速USB2.0、低功耗
BLE蓝牙、扫码支付摄像头、SPI接口、语音输入/输出接口等。

功能结构

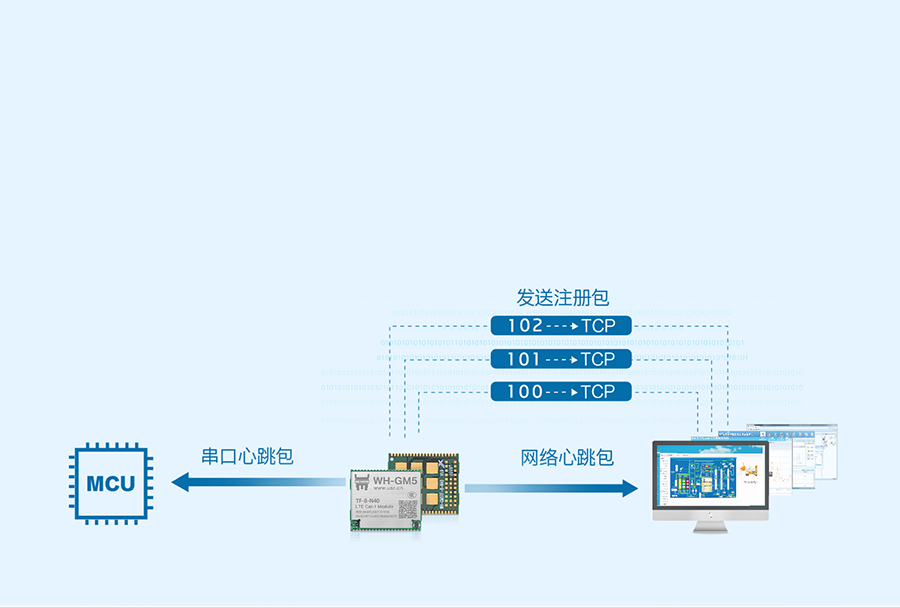

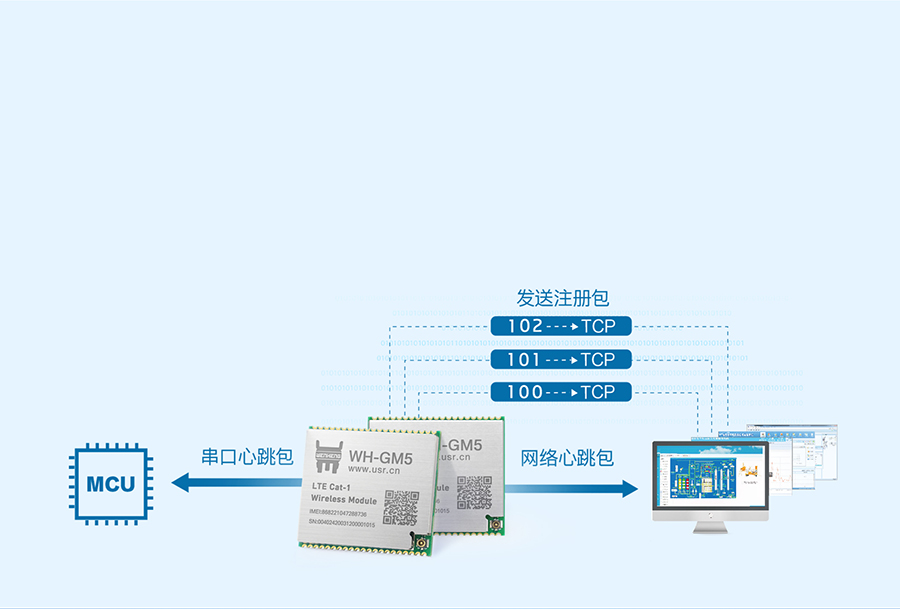

注册包+心跳包

注册包发给服务器用作对设备的识别，心跳包发给服务器用作判断设备
活跃状态的标志，心跳包发给串口终端用作主动采集数据
（注册包和心跳包内容以及心跳间隔可通过指令修改）

注册包+心跳包

注册包发给服务器用作对设备的识别，心跳包发给服务器
用作判断设备活跃状态的标志，心跳包发给串口
终端用作主动采集数据
（注册包和心跳包内容以及心跳间隔可通过指令修改）

用户参数配置

支持串口、网络AT指令配置参数，并提供电脑端配置工具

远程升级

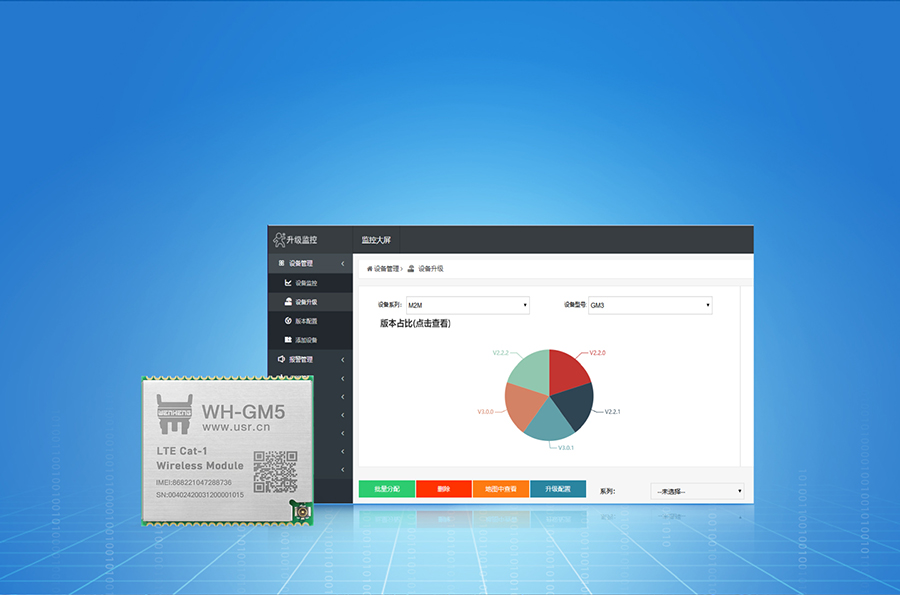

配合远程管理平台，可实现无感自动固件升级，长久可靠运行
差分算法升级包小，节省升级流量

敬请期待

GM5在后期将陆续提供——低功耗蓝牙BLE4.2（推送固件支持）、
有人云（推送固件支持）等多项功能，
满足用户多样需求，敬请期待

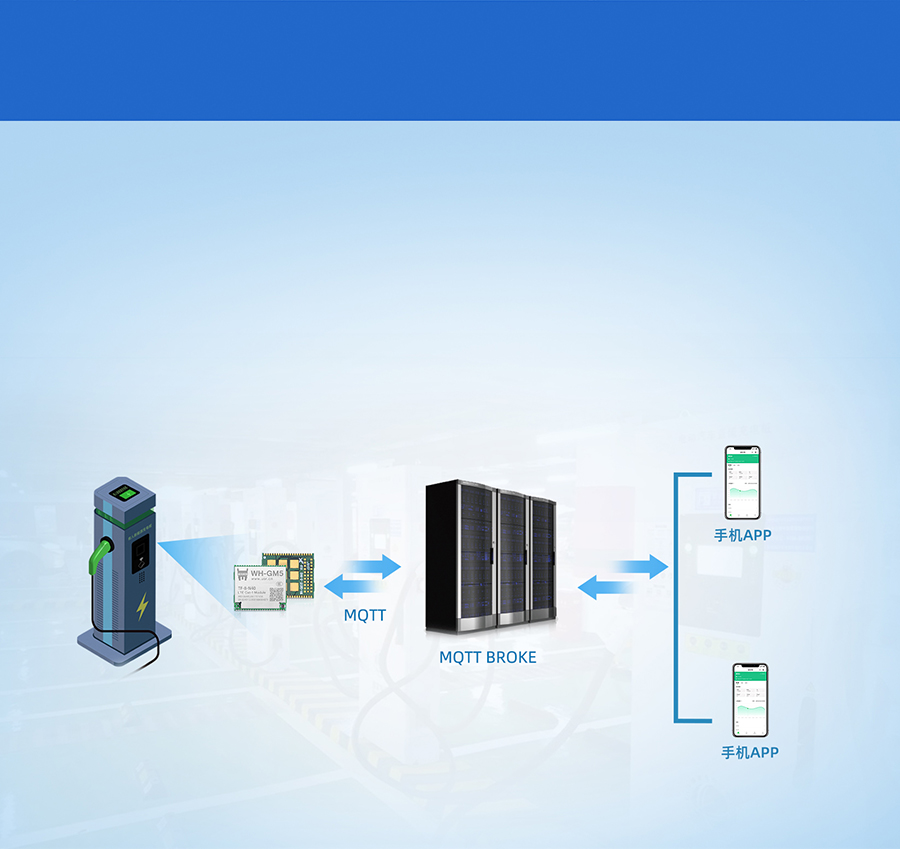

应用案例

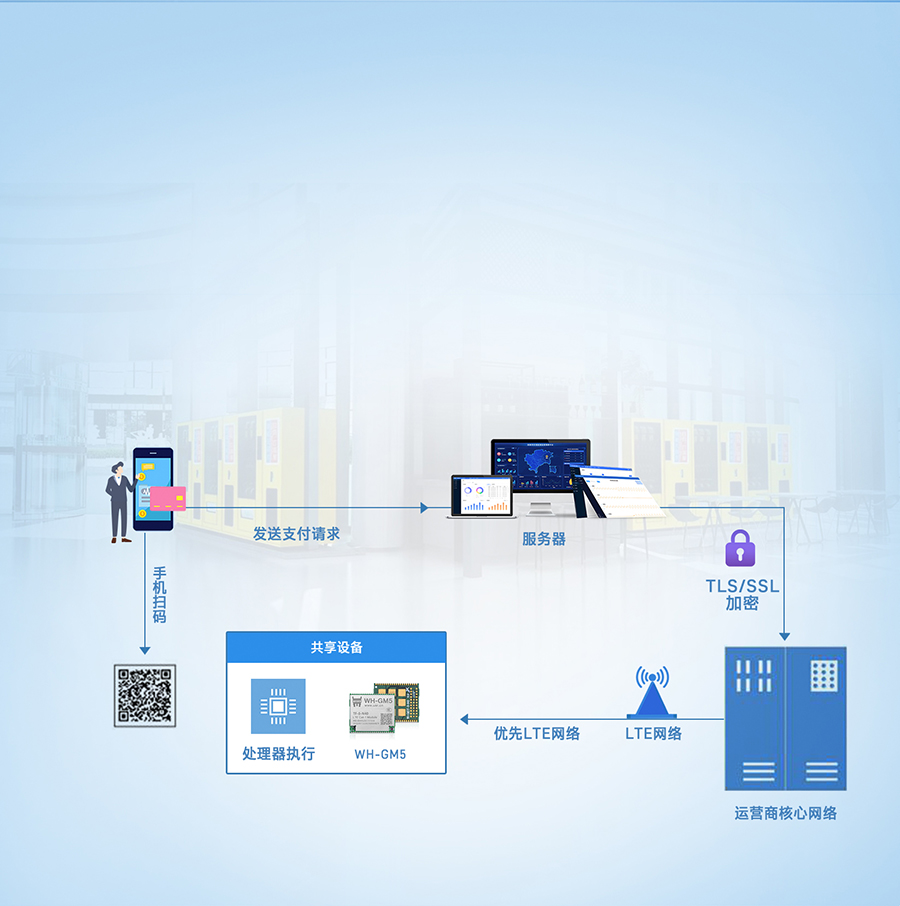

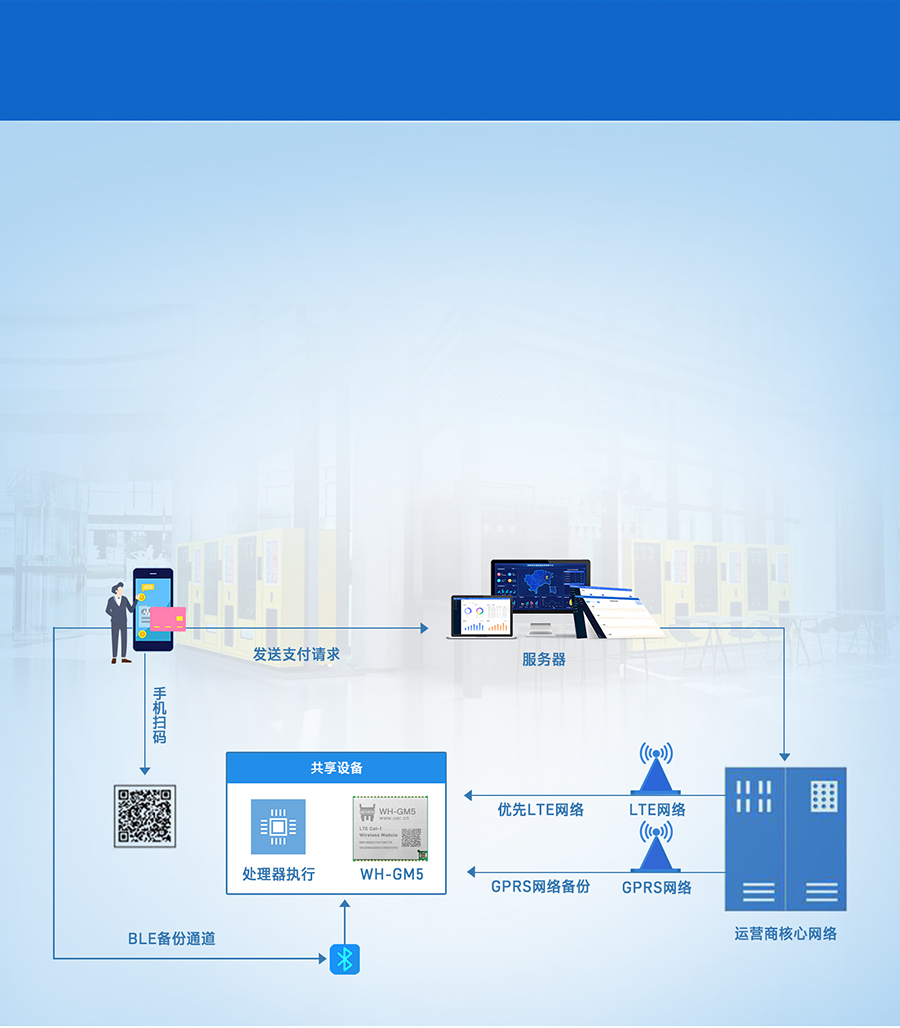

共享支付终端联网传输案例

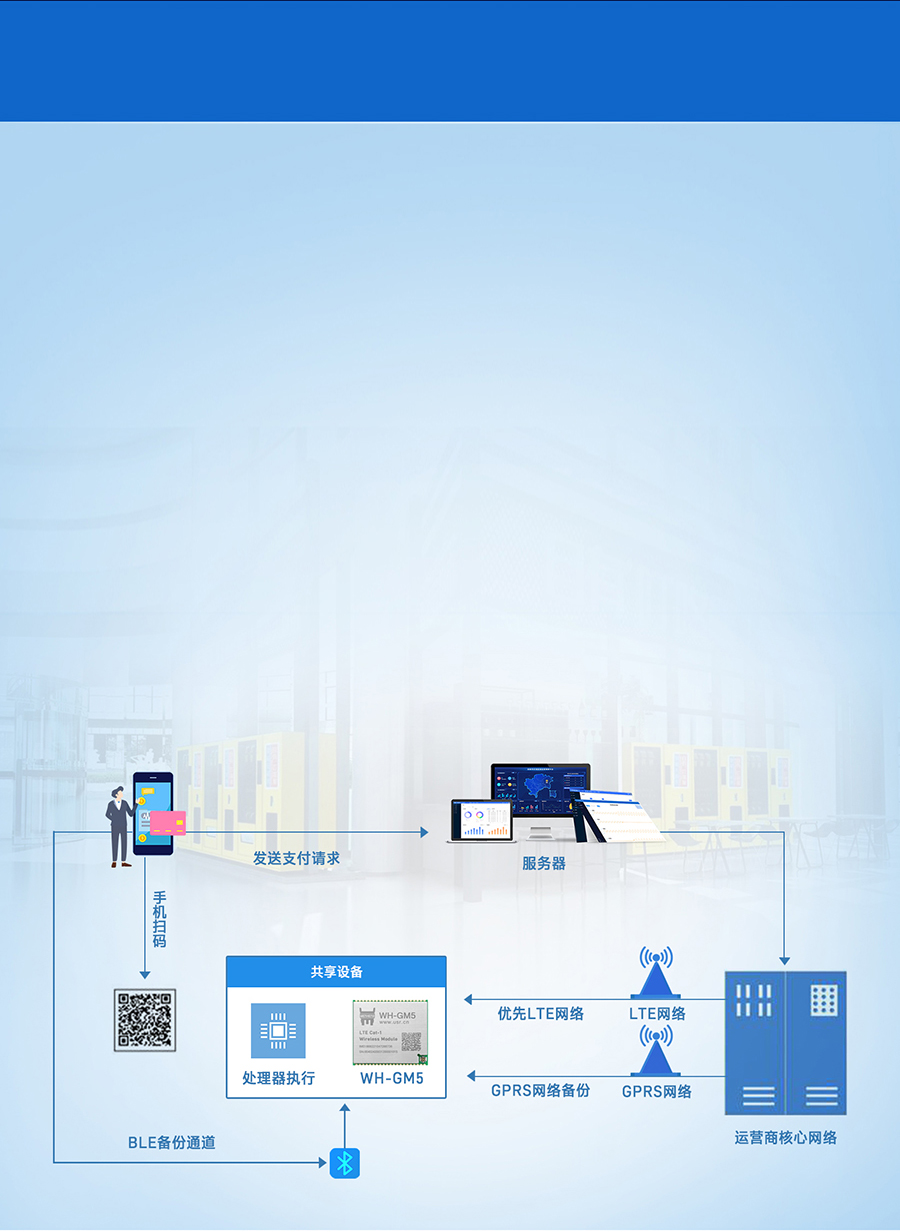

本场景下，GM5可快速实现终端数据上传和服务器指令下发功能，
带给消费者良好的互动体验。

采用GM5的共享支付方案具备以下优势：
支持LTE，网络稳定，数据通讯毫秒级延迟，支付体验好；
兼容GPRS，在LTE不稳定时自动切换GPRS，同样满足需求，保证通讯质量；
支持低功耗蓝牙BLE4.2，在网络不通畅时，用户手机可直接通过蓝牙控制设备应急启动；
支持串口和网络的双向数据透传，简单易用，一经配置，后续再无更多操作。

敬请期待

GM5在后期将陆续提供——低功耗蓝牙BLE4.2
（推送固件支持）、有人云（推送固件支持）
等多项功能，满足用户多样需求

应用案例

共享支付终端联网传输案例

本场景下，GM5可快速实现终端数据上传和
服务器指令下发功能，带给消费者良好的互动体验。

采用GM5的共享支付方案具备以下优势：
支持LTE，网络稳定，数据通讯毫秒级延迟，支付体验好；
兼容GPRS，在LTE不稳定时自动切换GPRS，
同样满足需求，保证通讯质量；
支持低功耗蓝牙BLE4.2，在网络不通畅时，
用户手机可直接通过蓝牙控制设备应急启动；
支持串口和网络的双向数据透传，简单易用，
一经配置，后续再无更多操作。

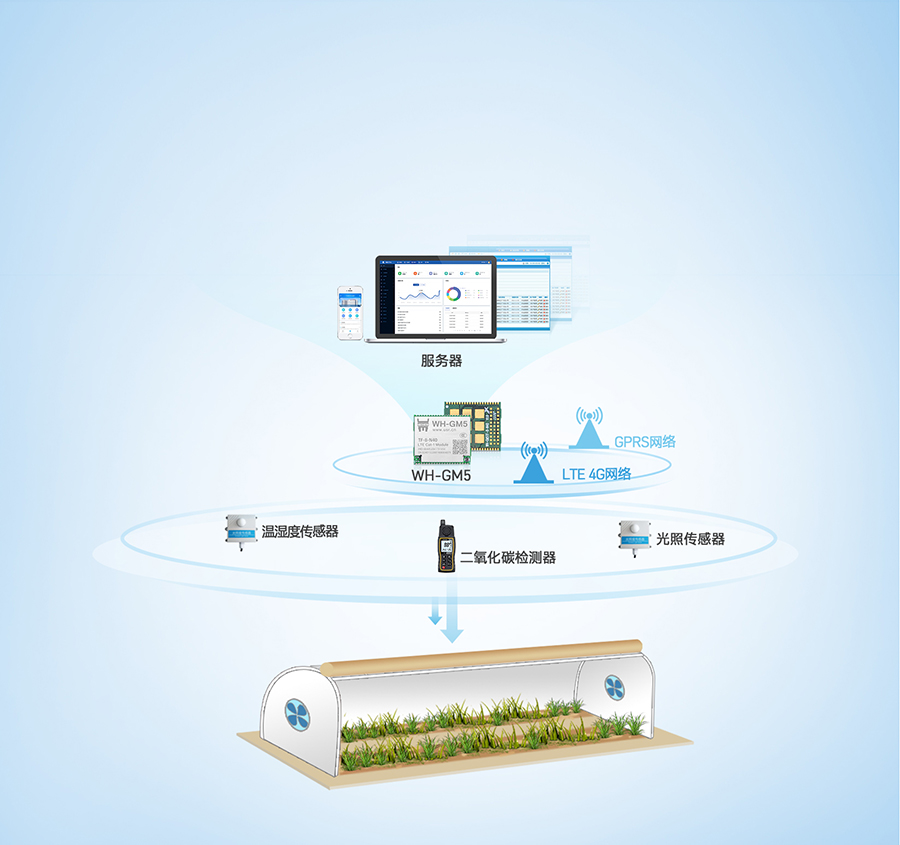

农业物联网环境监测案例

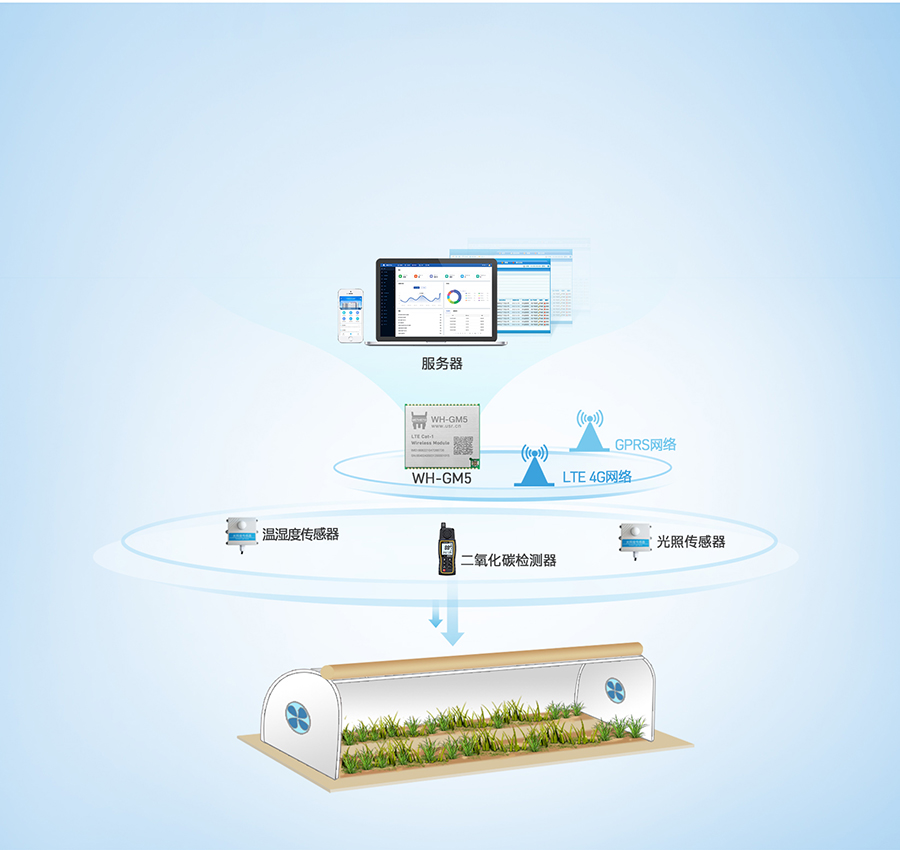

GM5可将农业大棚里各类传感器采集到的数据，通过LTE或GPRS网络快速上传
至远程服务器，方便控制中心实时监测大棚动态，及时作出响应。

标签 Cat-1

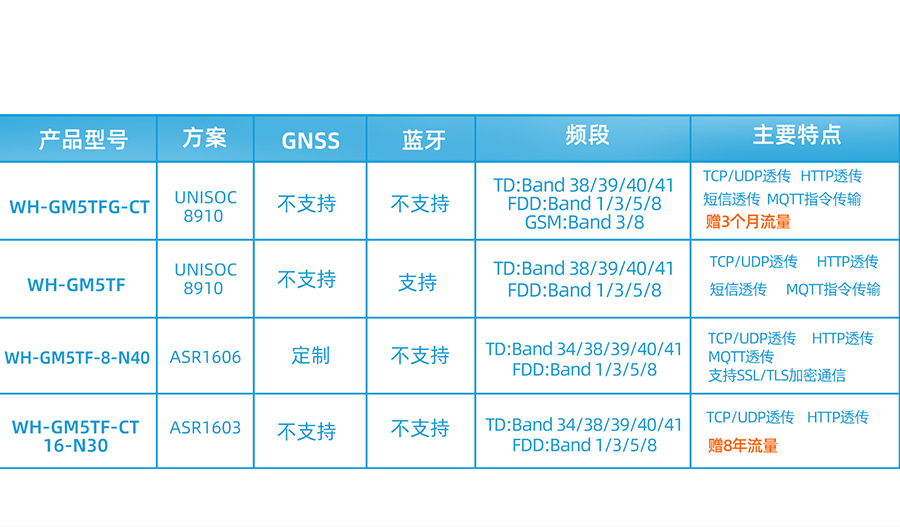

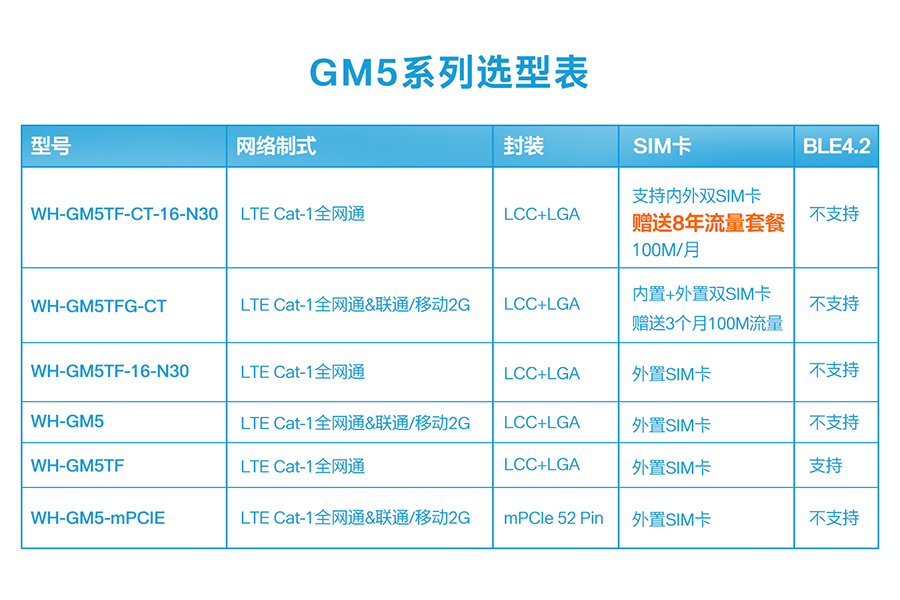

参数		描述
产品名称	WH-GM5	支持移动 2G/LTE Cat-1
		支持联通 2G/LTE Cat-1
		支持电信 LTE Cat-1
	WH-GM5TF	支持移动 LTE Cat-1
		支持联通 LTE Cat-1
		支持电信 LTE Cat-1
硬件接口	封装形式	LCC 42Pin+LGA 33Pin
	电源	供电范围 3.4V~4.2V ,推荐值 3.8V
	状态指示脚	模块状态指示引脚

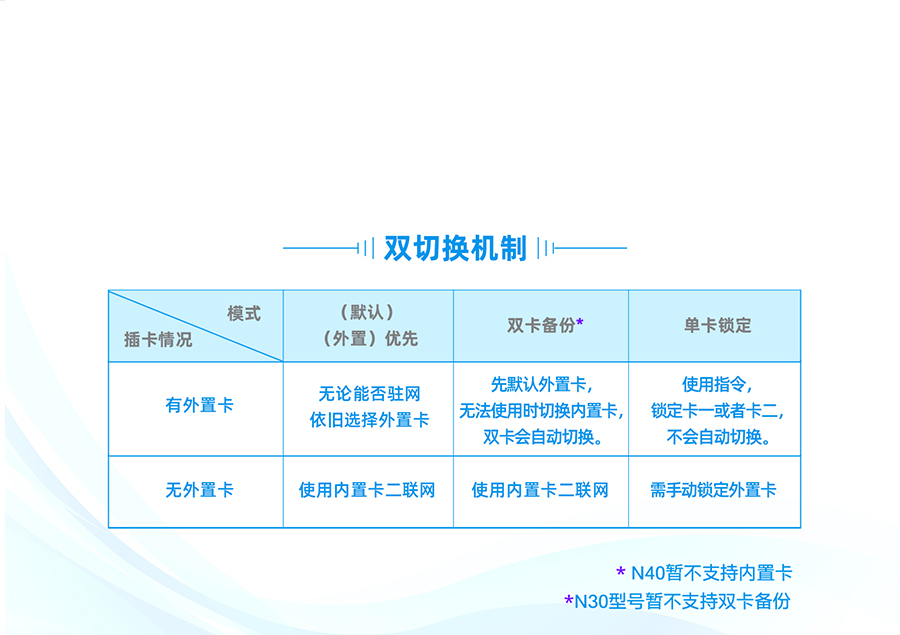

	SIM/USIM 卡	标准6针 SIM 卡接口，3V/1.8V SIM 卡
	USB 协议	USB 2.0 High speed
	UART接口	通信串口：UART3，用于AT指令和数据传输。支持波特率1200~921600 调试串口：DBG，用于log打印，波特率为115200.
	RF	三代板端1和天线接口1（二者使用其一即可）
外形尺寸	尺寸(毫米)	24.5mm×28.14mm×2.4mm（LCC+LGA）
外形尺寸	重量 (克)	< 4.2g
温度范围	正常工作温度	-35℃ ~ +75℃
	扩展工作温度	-40℃ ~ +85℃
	存储温度	-40℃ ~ +90℃
湿度范围	工作湿度	5%~95%（无凝露）
技术规范	TD-LTE	3GPP Release 13 CAT1下行7.5 Mbps，上行1 Mbps
	FDD-LTE	3GPP Release 13 CAT1下行10 Mbps，上行5 Mbps
	GSM	GPRS Class12下行速率 384 kbps 上行速率128 kbps
频段	TD-LTE	Band 38/39/40/41
	FDD-LTE	Band 1/3/5/8
	GSM	Band 3/8
功率等级	TD-LTE Band 38/39/40/41	+23dBm(Power class 3)
	FDD-LTE Band 1/3/5/8	+23dBm(Power class 3)
	GSM Band 8	+33dBm(Power class 4)
	GSM Band 3	+30dBm(Power class 1)
软件功能	工作模式	透传模式，HTTPD模式，短信透传模式
	设置指令	AT+命令结构
	网络协议	TCP/UDP/DNS/FTP/HTTP
	Socket数量	4
	用户配置	串口AT指令、网络AT指令、短信AT指令
特色功能	域名解析DNS	支持
	简单透传方式	支持TCP Client /UDP Client
	心跳数据包	支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS心跳包
	注册包机制	支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包/CLOUD注册包
	FOTA升级	支持
	套接字分发协议	支持
	FTP他升级协议	支持
	Socket备份	支持
	基站定位	支持

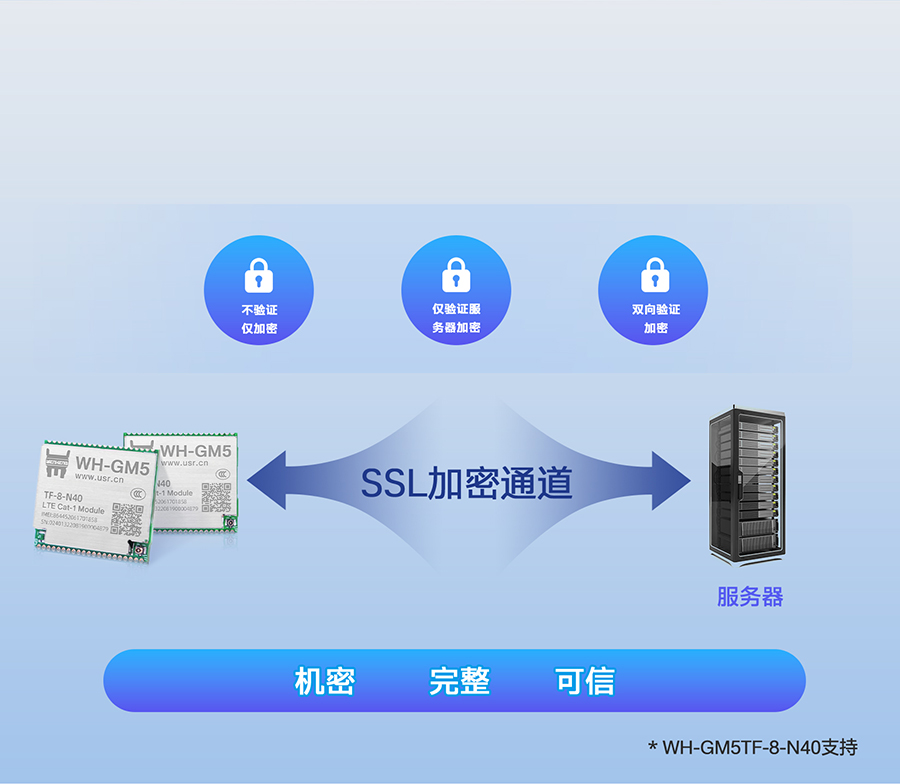

	安全机制	支持
	NTP校时功能	支持

标题	更新日期
GM5固件升级	2020-11-27	详情>
WH-GM5 连接远程服务器测试	2020-10-30	详情>
WH-GM5 基本通信测试案例	2020-11-02	详情>
Cat1系列产品MQTT协议连接onenet平台	2021-04-16	详情>
