一、资料下载

WH-GM5资料包下载链接：https://www.usr.cn/Download/1283.html

WH-GM5TF-N40资料包下载链接：https://www.usr.cn/Download/1281.html

WH-GM5TF-CT-16-N40资料包下载链接：https://www.usr.cn/Download/1258.html

Cat-1系列设置软件官网下载链接：https://www.usr.cn/Download/939.html

网络调试助手/串口调试助手二合一下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

WH-GM5 产品 1个

WH-GM5-EVK 测试底板 1块

4G天线 1根

12V电源适配器 1个

USB-RS232串口线 1条

电脑 1台

2、硬件连接

WH-GM5焊接到EVK测试底板上，安装天线， EVK底板上的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电。

附图：

三、产品参数设置

1、TCP服务器配置

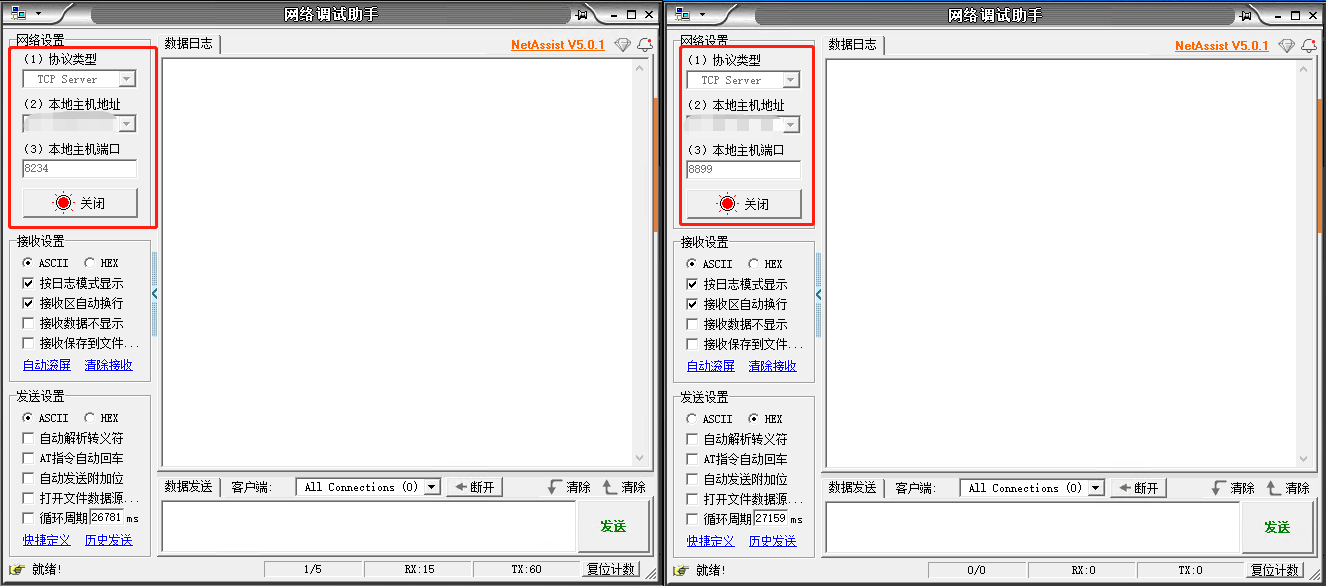

本案例为方便演示效果，在公网服务器使用网络调试助手软件开启两个TCP server服务,TCP端口分别为：8234、8899。

2、WH-GM5参数设置

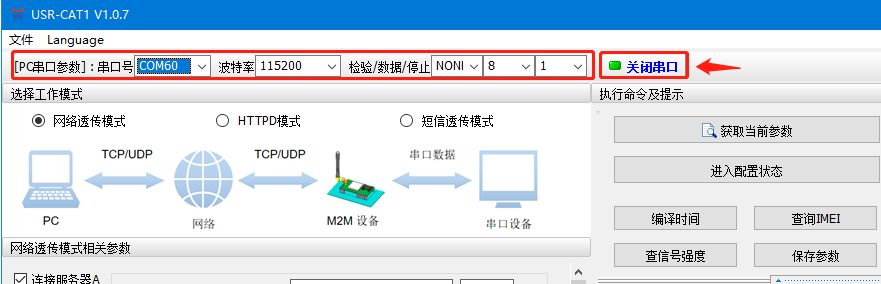

（1）电脑打开Cat-1系列设置软件，选择对应的串口线COM口号，串口参数默认：波特率115200、NONE校验位、数据位8、停止位1，点击打开串口。

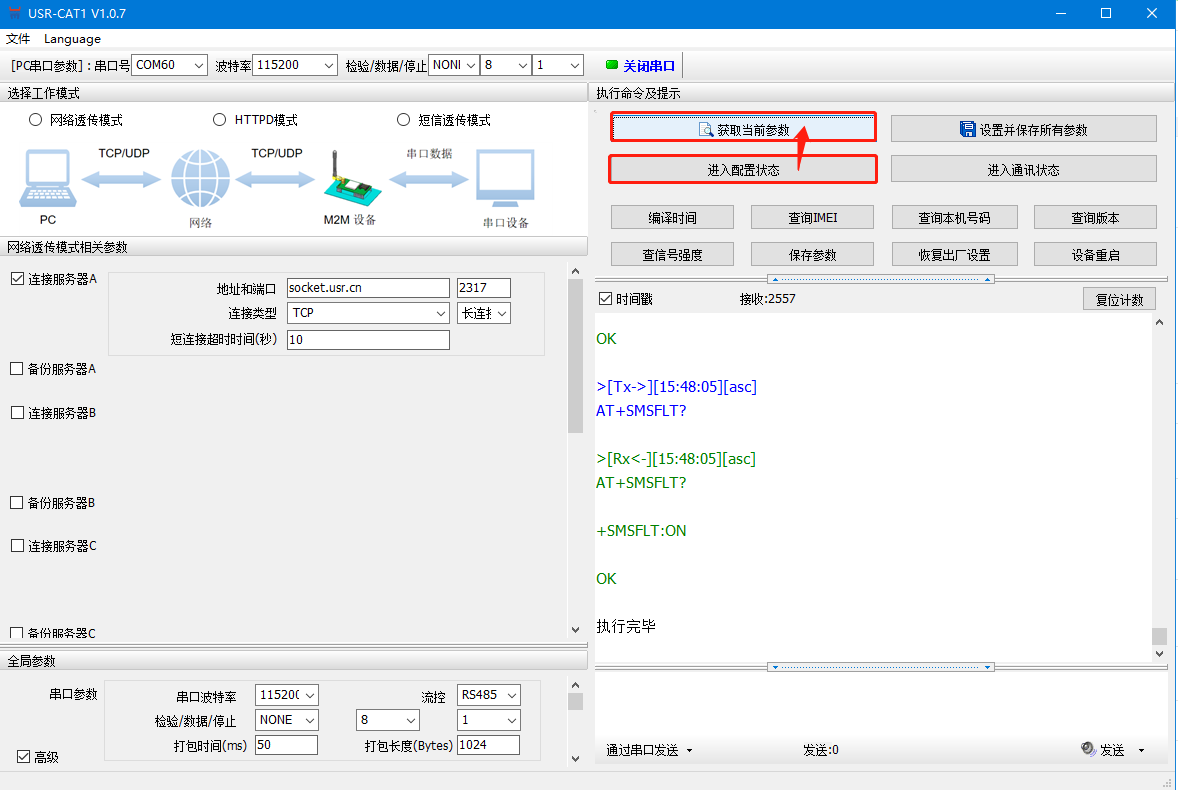

（2）点击进入配置状态，反馈OK后点击获取当前参数。

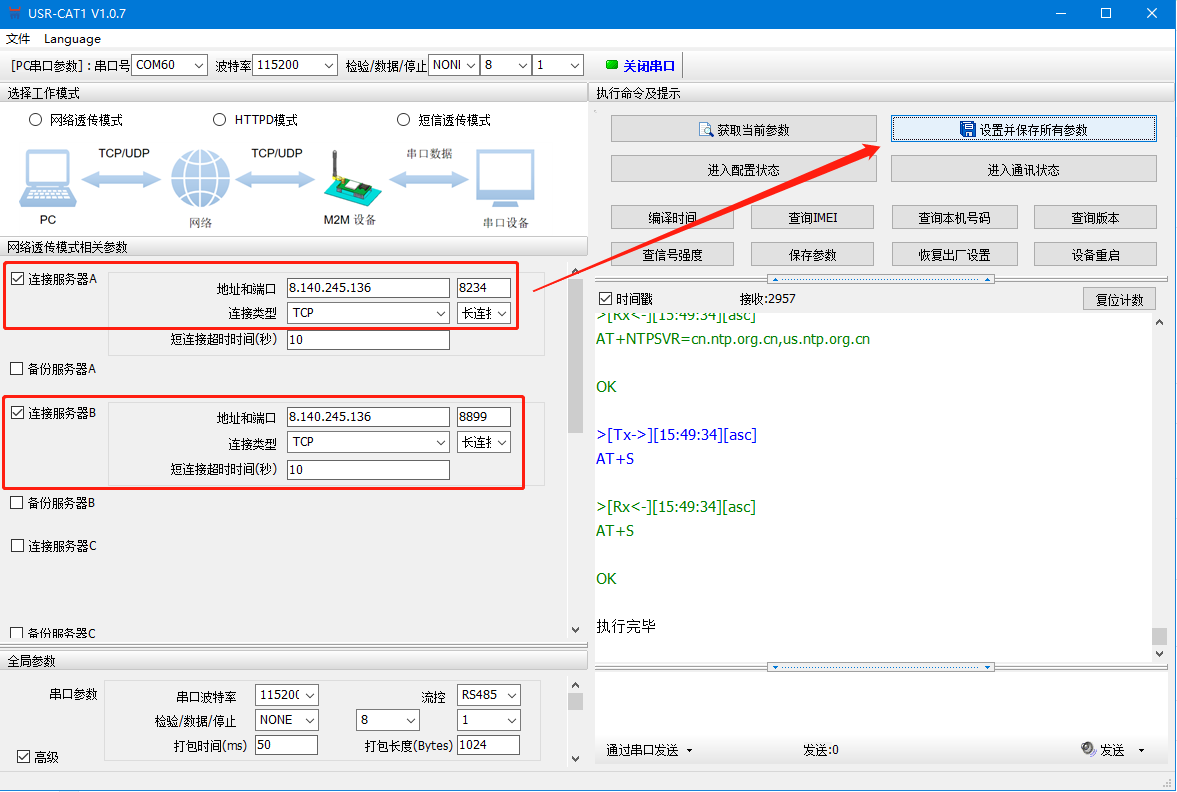

（3）勾选连接服务器A、勾选连接服务器B分别配置连接TCP服务器的ip与端口，若是需要修改串口参数则在全局参数中修改GM5串口参数，最后点击设置并保存所有参数。

四、功能调试

1、功能调试

GM5串口发送数据，两个服务器均接收到该数据，

两服务器分别下发数据，GM5串口可以输出。

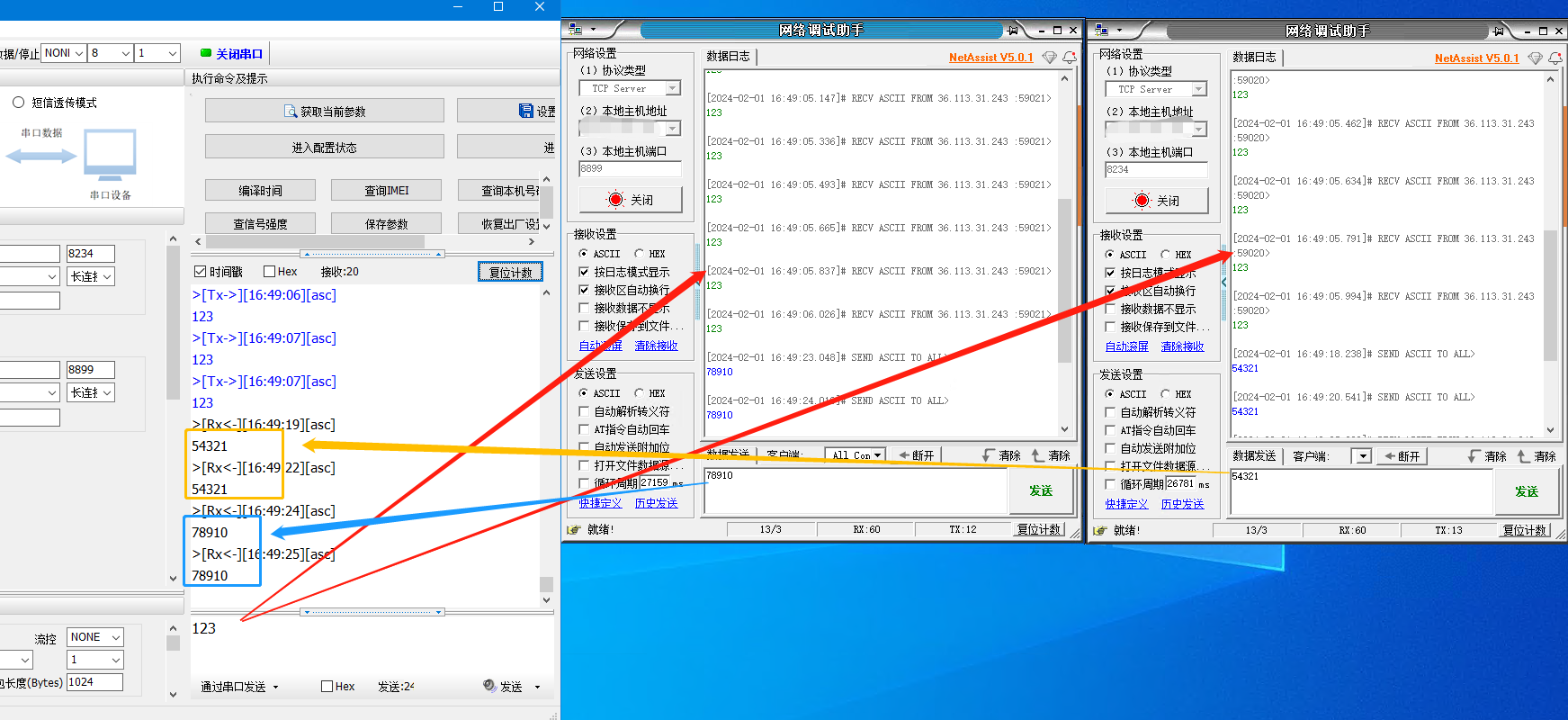

2、调试截图

3、测试结论

WH-GM5功能连接两路服务器数据透传正常

编写人：孙绪辉 编写日期：2024-01-31

审核人：金志方 审核日期：2024-02-02

订正版本：V1.0 订正内容：初稿
