WH-GM5 基本通信测试案例

2020-06-30

分享到:
{}

一、说明



1)基础资料

说明书:http://www.usr.cn/Download/938.html

设置软件:http://www.usr.cn/Download/939.html

2测试说明:本测试连接的是默认设置的服务器test.usr.cn2317,实现的功能是向服务器发送数据,服务器自动返回接收到的数据。

3测试目的测试模块的通信是否正常。

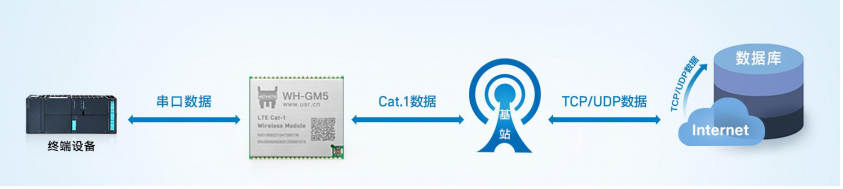

4)数据流向

用户的串口设备可以通过本模块发送数据到指定的服务器,模块也可以接收来自服务器的数据,并将信息转发至串口设备。



二、测试步骤



1、硬件连接:装上sim卡,接上天线,GM5UART1通过串口转232接到PC上,用我司原装适配器供电。

2、参数设置

1)打开设置软件,选择对应的串口号、波特率、校验位、数据位、停止位

默认串口参数:115200 N 8 1

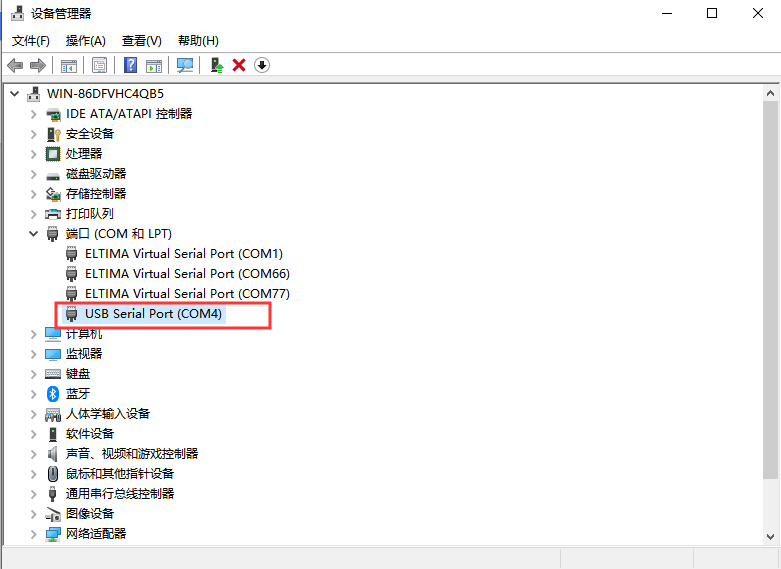

注:串口号可以在电脑的“设备管理器-端口”查看

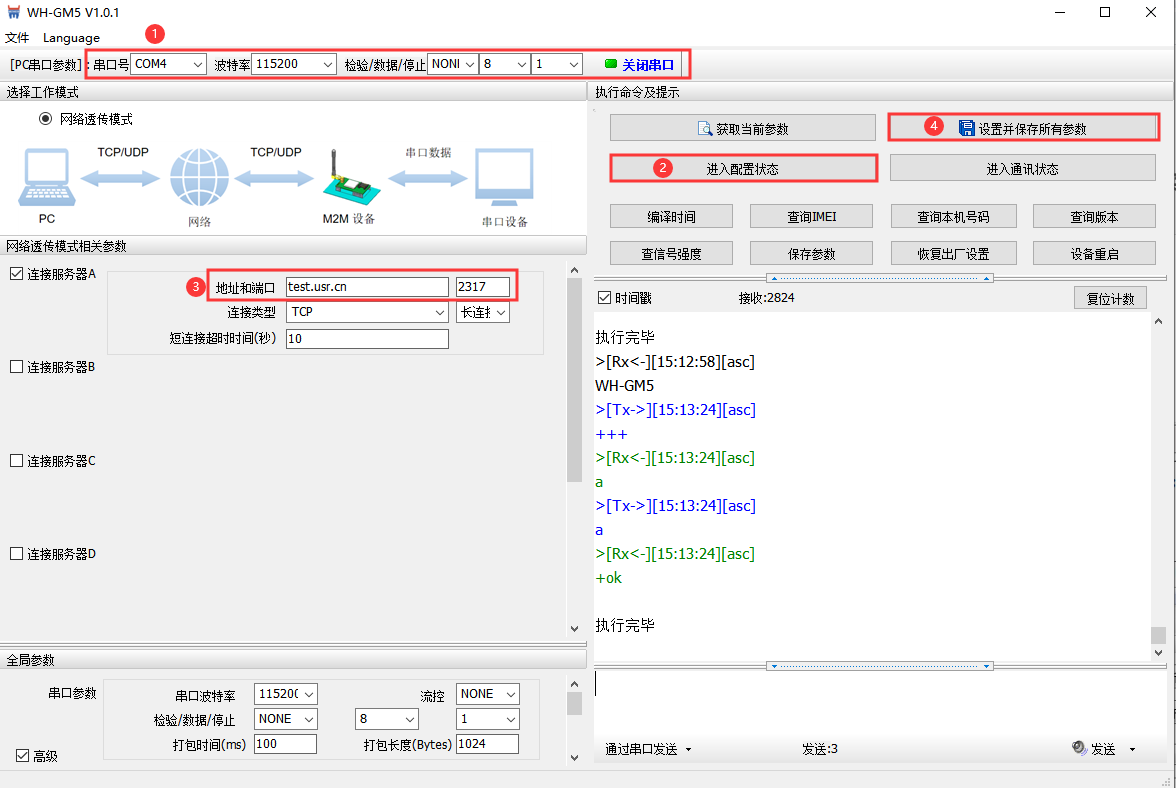

2)打开串口——进入配置状态——设置相关参数——设置并保存所有参数

注:点击进入配置状态,如果模块能返回+ok的字符,说明电脑和模块连接是没有问题的

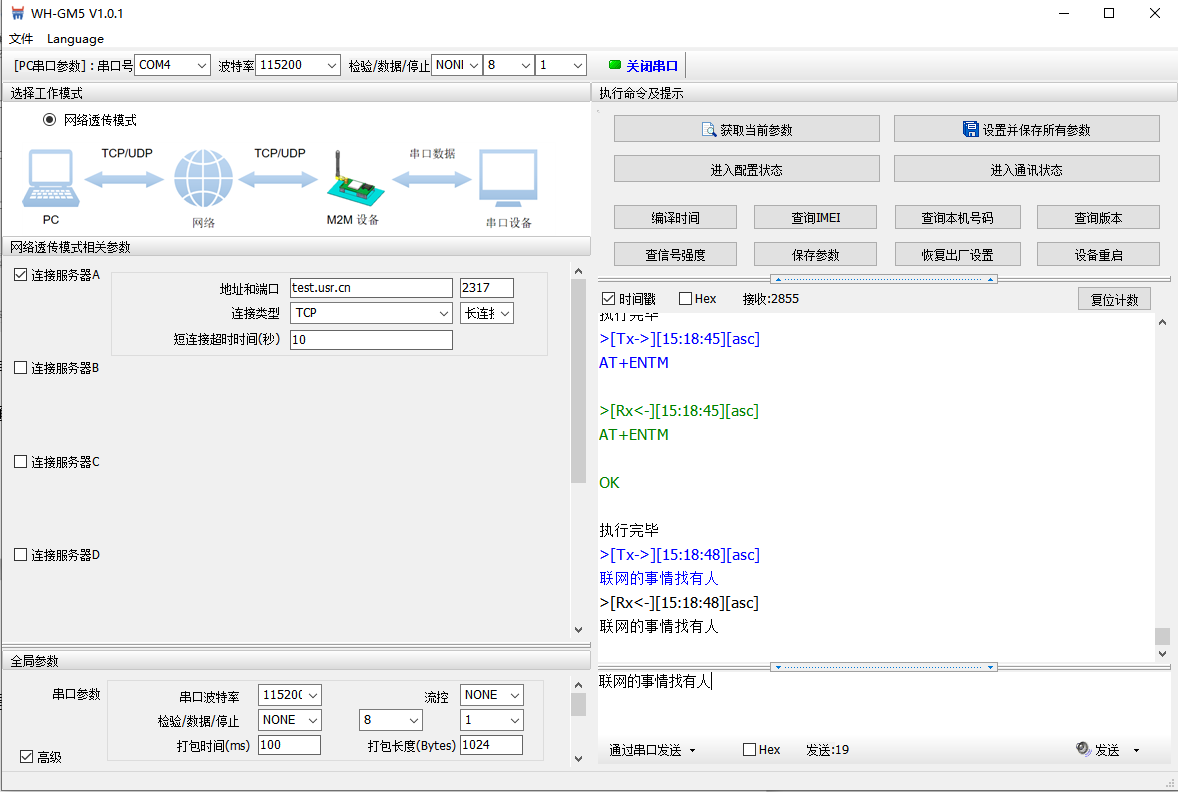

3串口向服务器发送什么数据,服务器就将接收到的数据返回到串口。

通过串口发送<联网的事情找有人>,可以看到服务器返回了相同的内容,说模块工作

是没有问题的.
