WH-LTE-7S5 连接有人云一对一透传

2020-06-30

分享到:
{}

一、说明



1、基础资料

说明书http://www.usr.cn/Download/871.html

软件设计手册http://www.usr.cn/Download/872.html

设置软件http://www.usr.cn/Download/885.html

虚拟串口下载地址http://m.usr.cn/Download/31.html

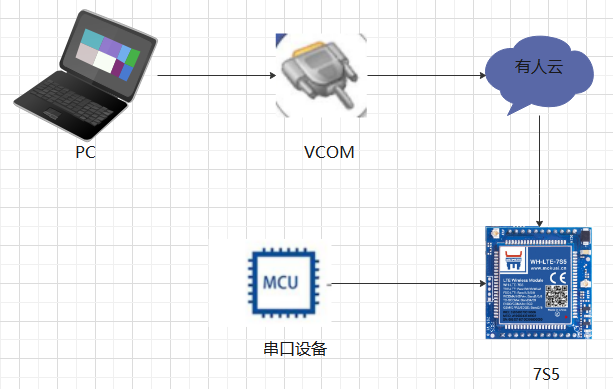

2、硬件连接拓扑图





3、数据流向



终端串口设备——7S5——有人云平台——PC(虚拟串口)

实现终端串口设备电脑端双向数据透传





二、配置步骤

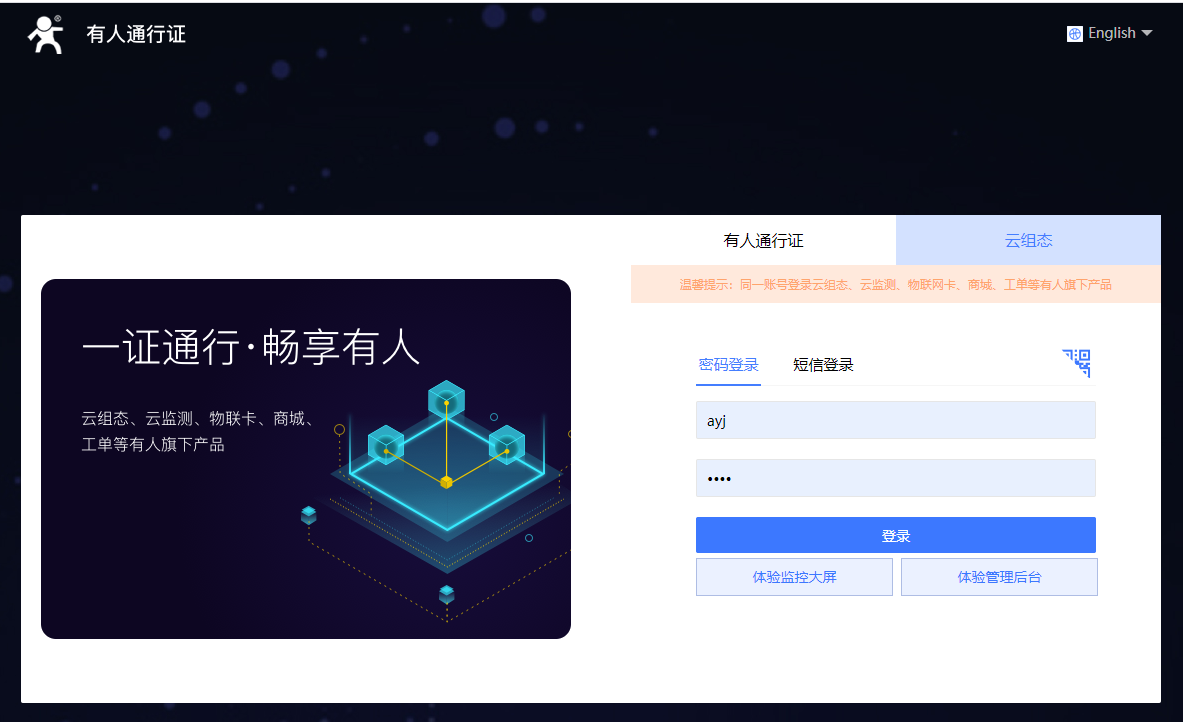

1、登录有人云(如果没有账号先申请通行证,目前只能通过手机号来注册通行证账户)

有人云入口:https://account.usr.cn/mp_scada

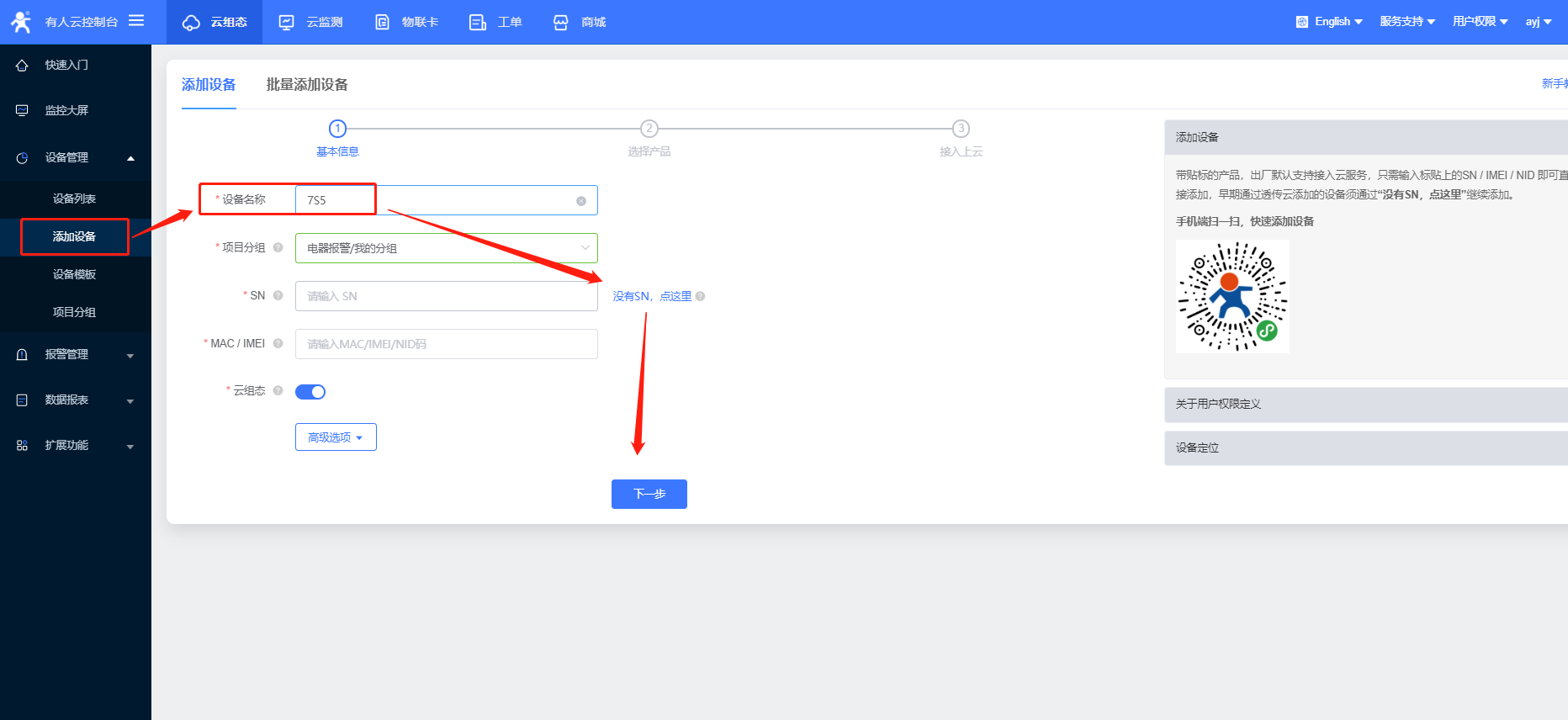

2、添加设备(一个是7S5一个是虚拟串口,添加方式相同以添加7S5为例)

有人云以设备ID方式添加,ID是系统自动生成的

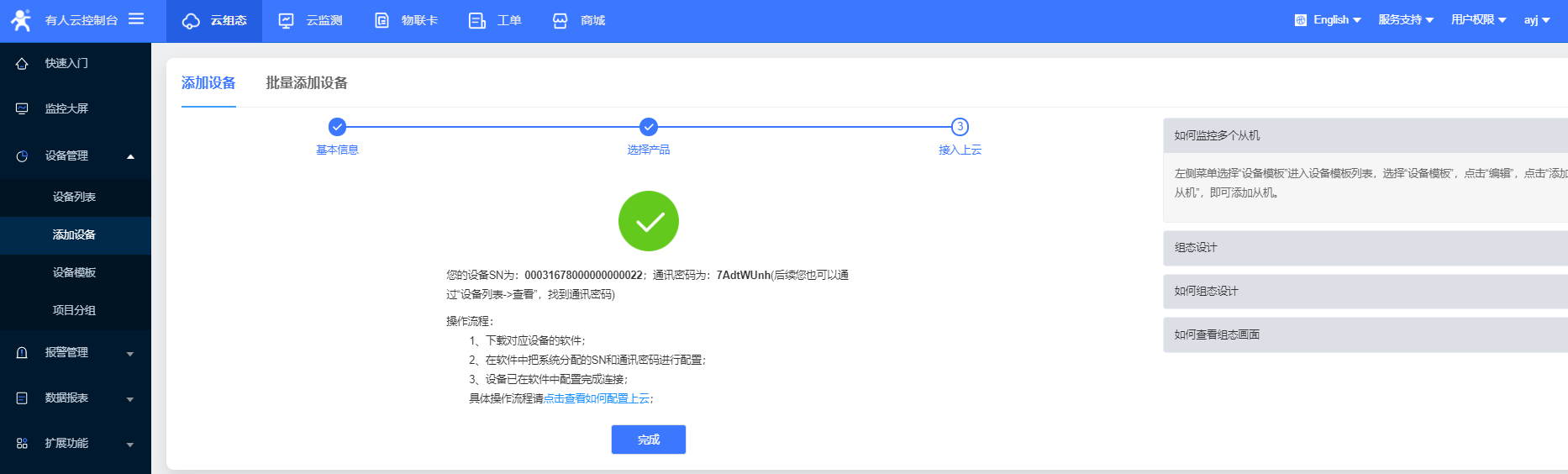

添加步骤如图:











3、以同样的方式添加一个虚拟串口

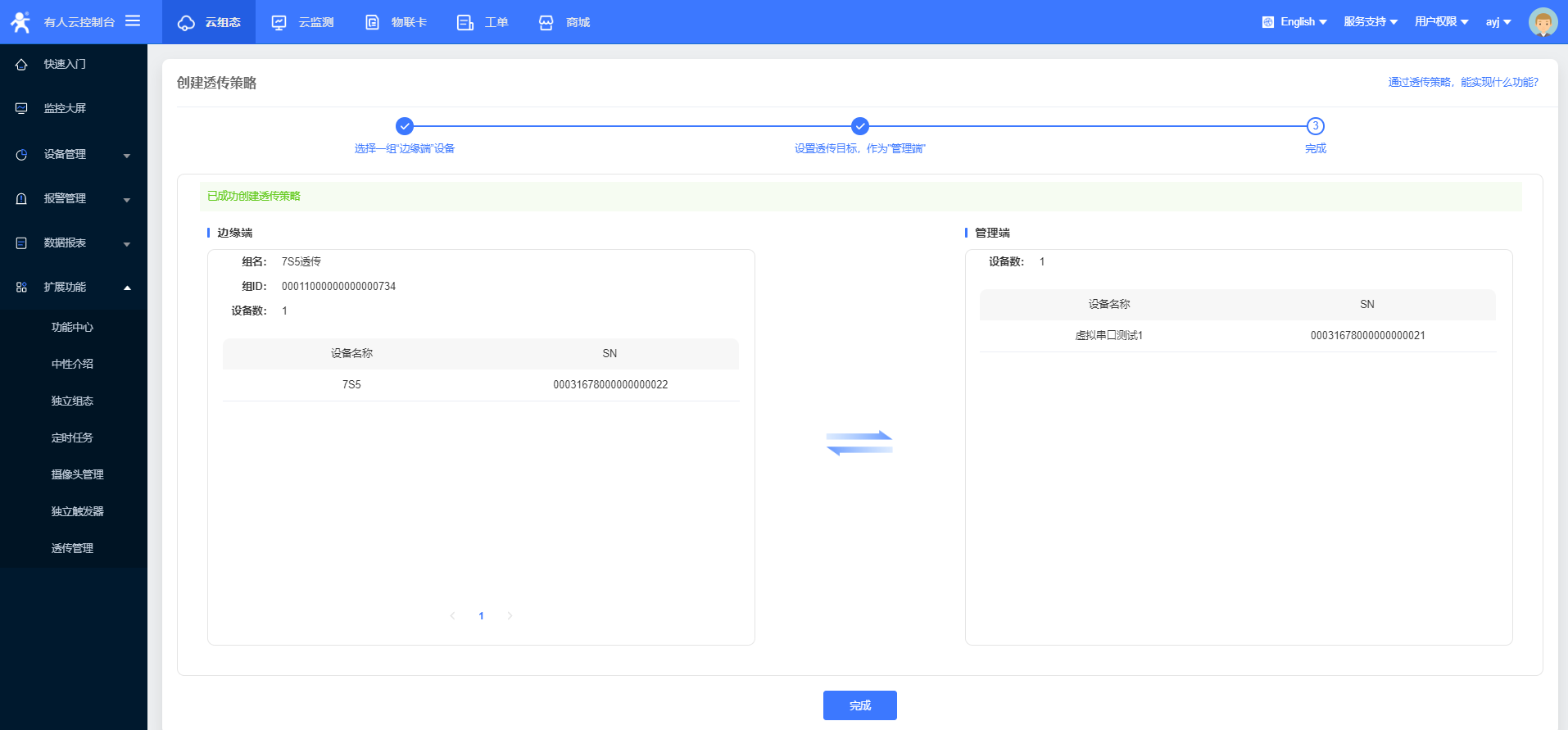

4、创建透传策略

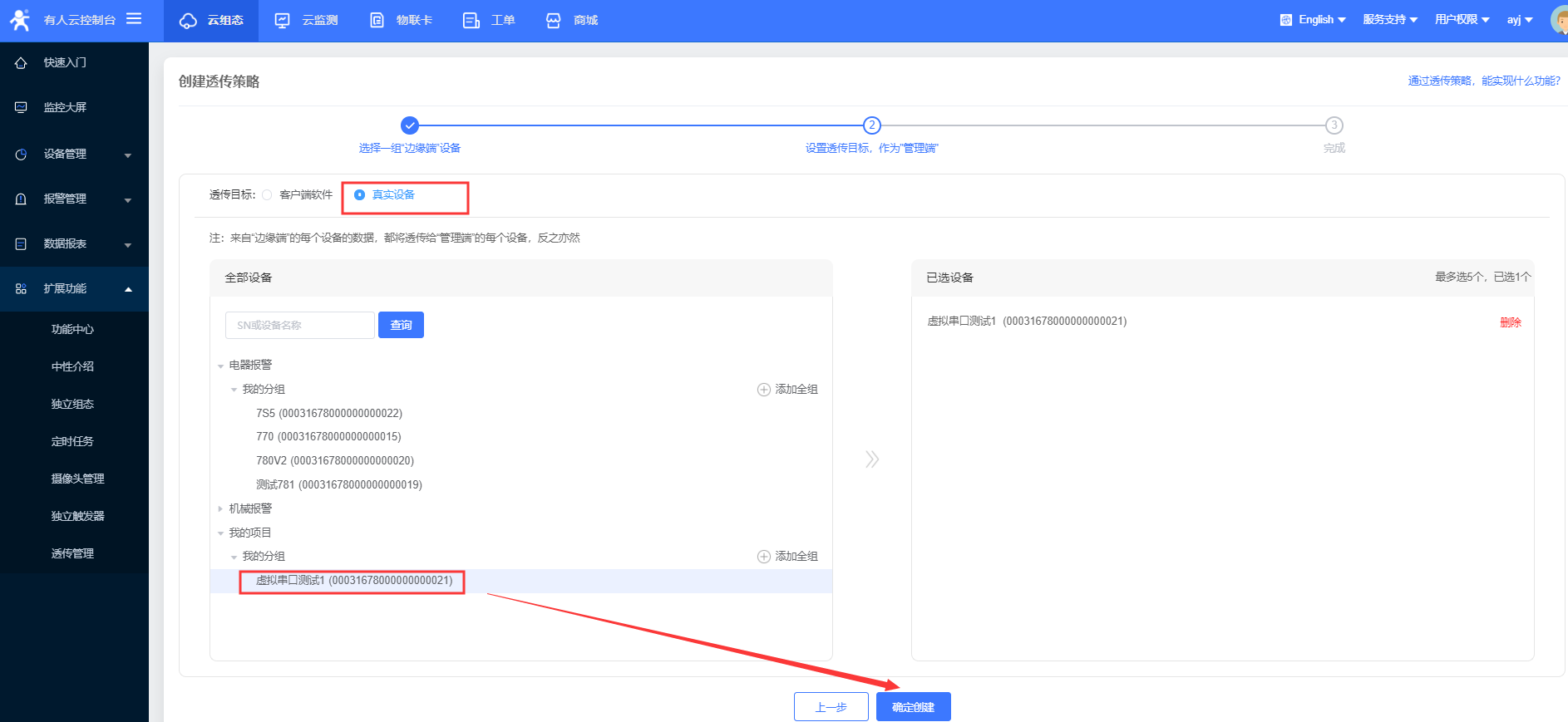

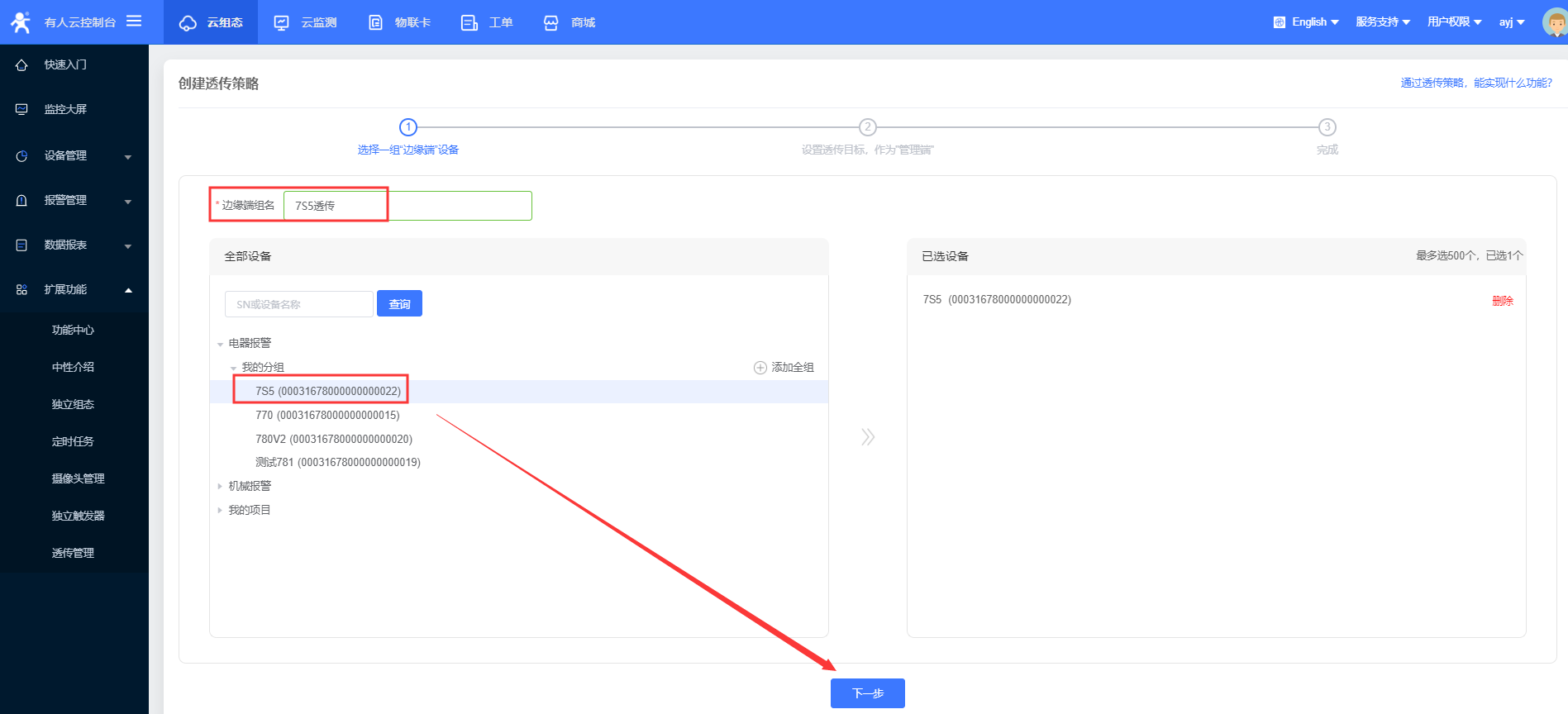

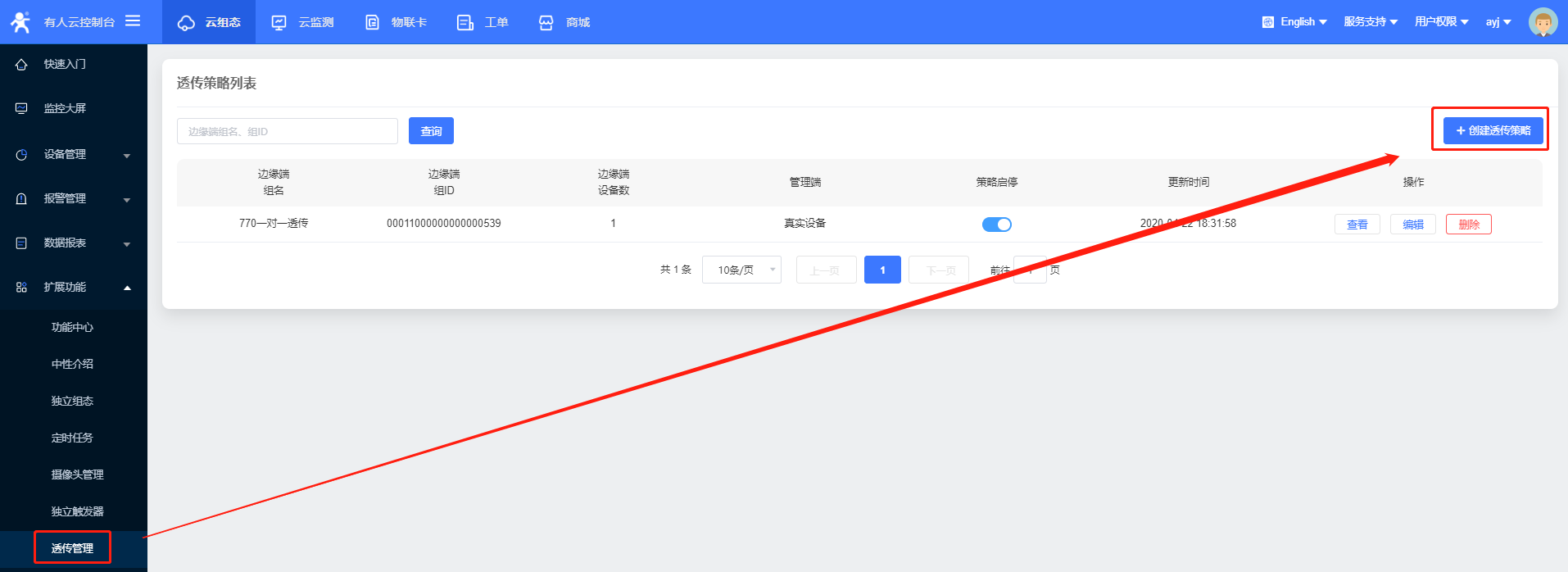

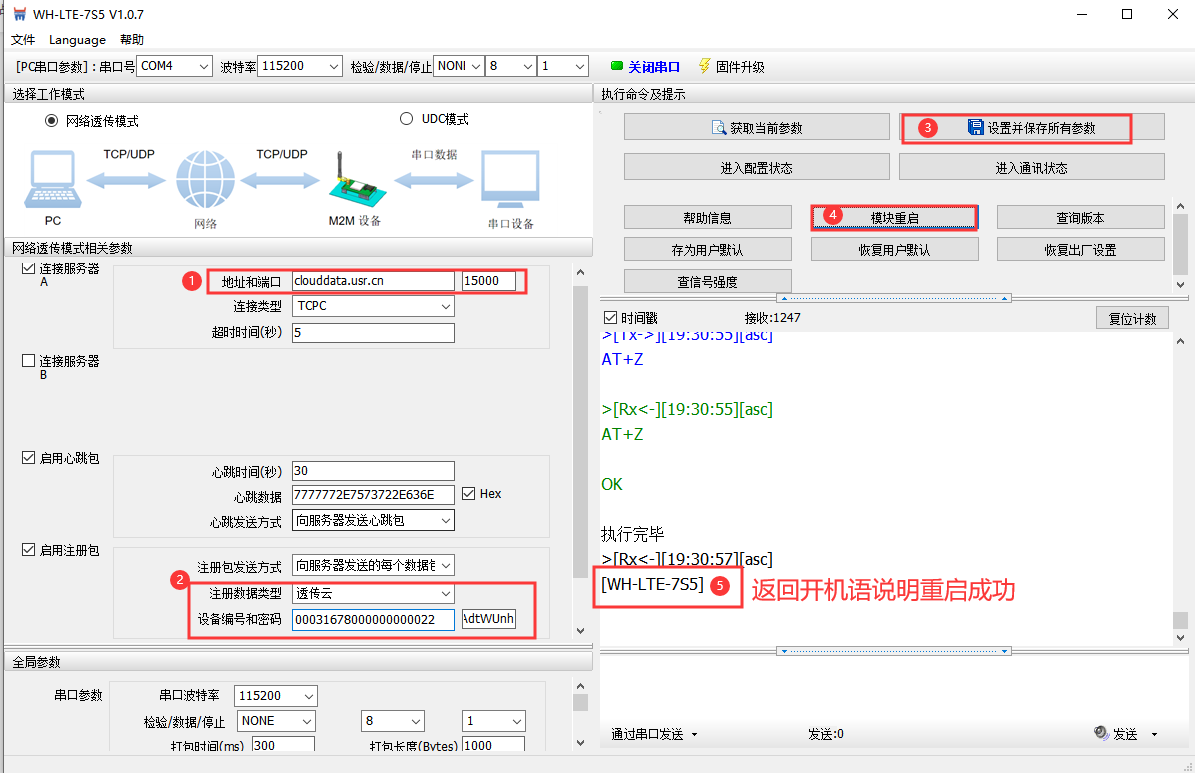

5、DTU参数配置

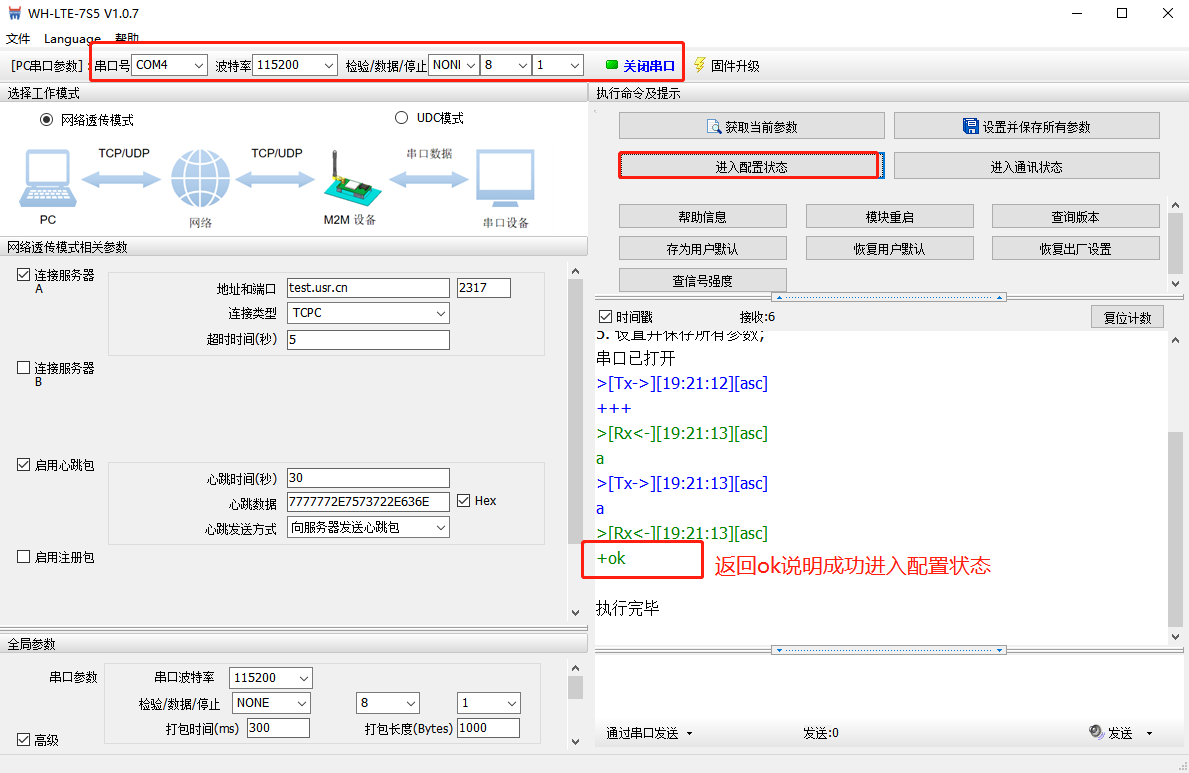

打开串口,进入配置状态,返回ok说明进入配置状态成功

设备编号和密码在有人云设备列表——查看——SN即设备编号

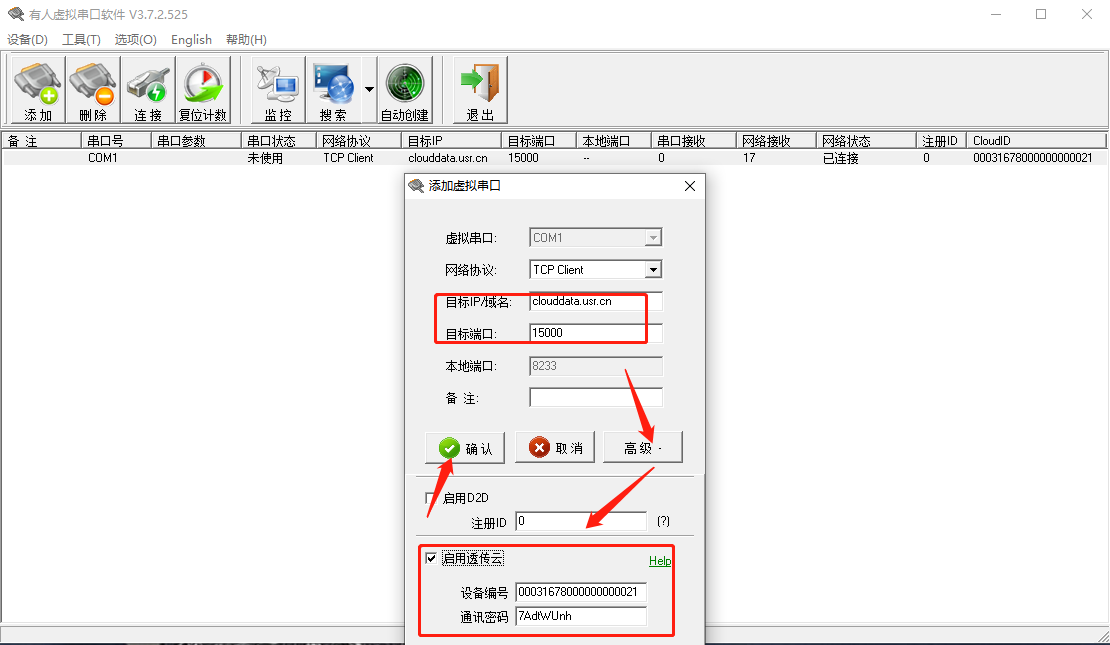

6、虚拟串口参数设置

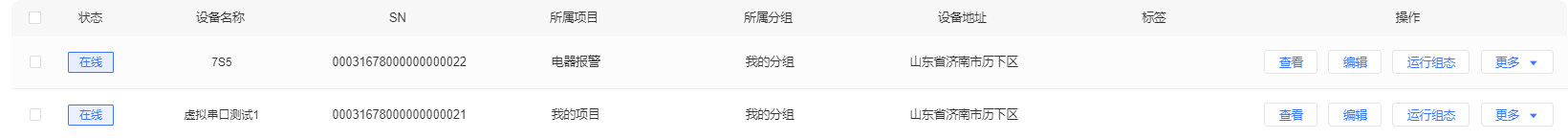

7、设备显示在线

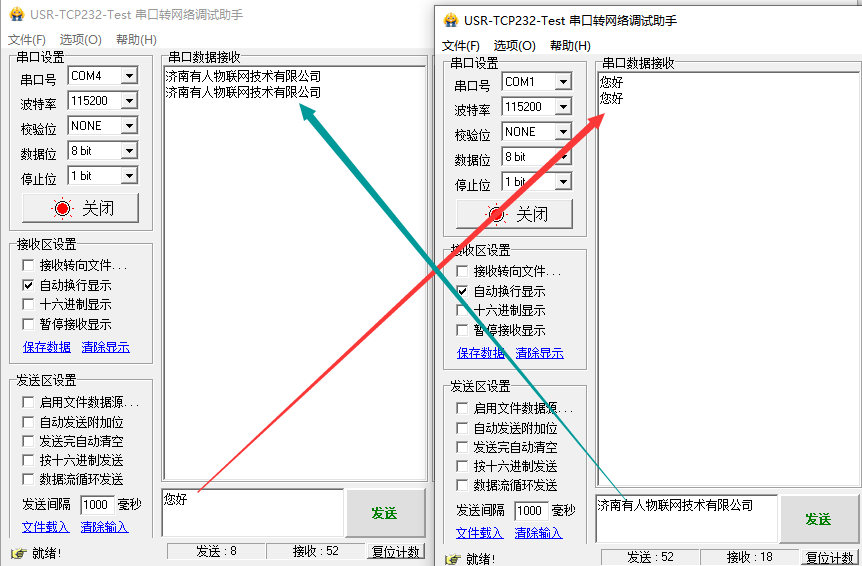

8、打开两个USR-TCP232-TEST网络助手,左侧串口部分用COM4和虚拟串口COM1打开,串口参数和7S5设置一致。

然后用USR-TCP232-TEST测试串口和虚拟串口之间的数据传输。

注意:485是半双工,不能双向同时发数据。





7S5测试案例

7S5基本测试案例:http://www.usr.cn/Faq/529.html

7S5连接远程服务器测试案例:http://www.usr.cn/Faq/529.html
