分类

参数

数值

电源规格

供电范围

DC 5-24V

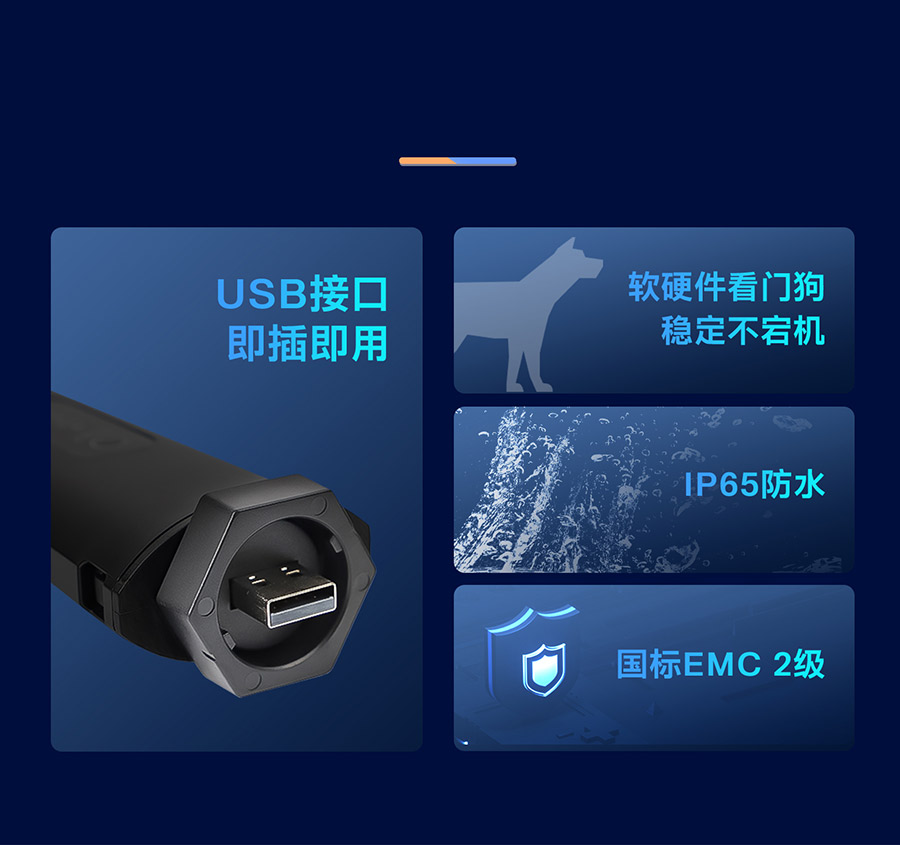

供电接口

USB接口，具备防反接保护、过压防护

功耗

4G版：供电需保证DC12V/600mA、DC5V/1.6A以上

WiFi版：5V/500mA

硬件接口

通讯接口

USB标准接口，1路RS485信号

天线

内置天线

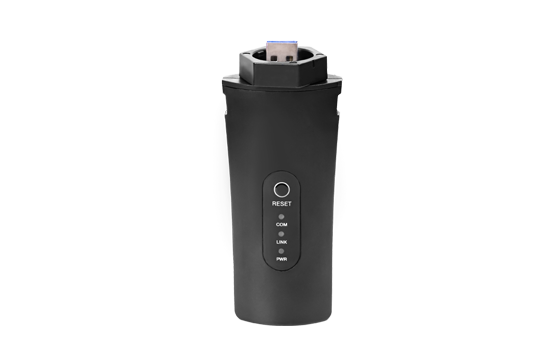

指示灯&键

PWR、LINK、COM指示灯，具备一键Reload按键

串口规格

波特率范围

600bps~230400bps，默认9600

串口参数

数据位7、8；停止位1、2；检验位NONE、ODD、EVEN 。默认N、8、1

打包机制

打包时间或者打包长度任一个满足条件都会触发打包。

默认50ms间隔、1024字节长度

环境参数

工作温度

-30℃ ~ +75℃

存储温度

-40℃～+85℃

工作湿度

5%~95%（无凝露）

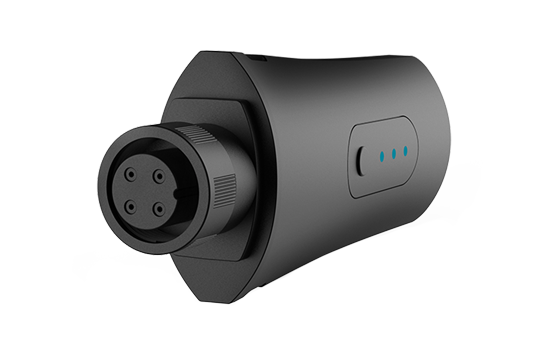

物理特性

尺寸

111.7×46×30mm（L*W*H，含USB口）

安装方式

拔插+旋钮，即插即用

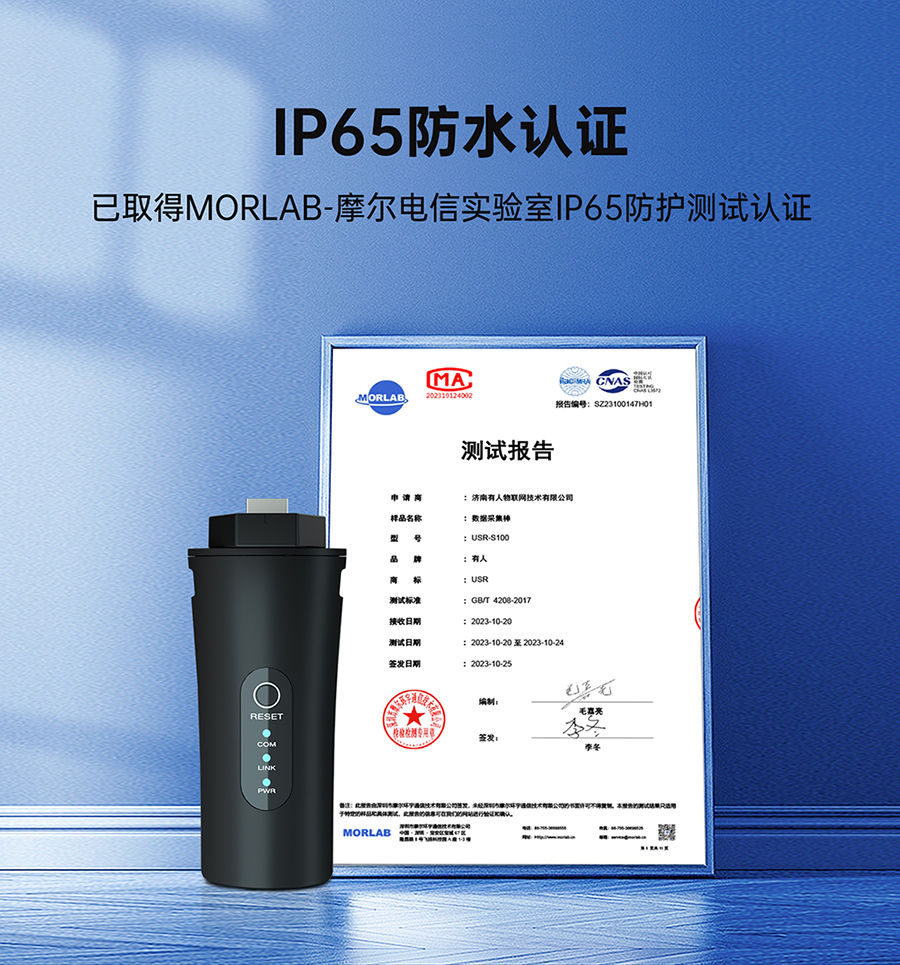

防水&防护

IP65防水，国标EMC 2级（含静电、浪涌、脉冲群）

网络互联（4G）

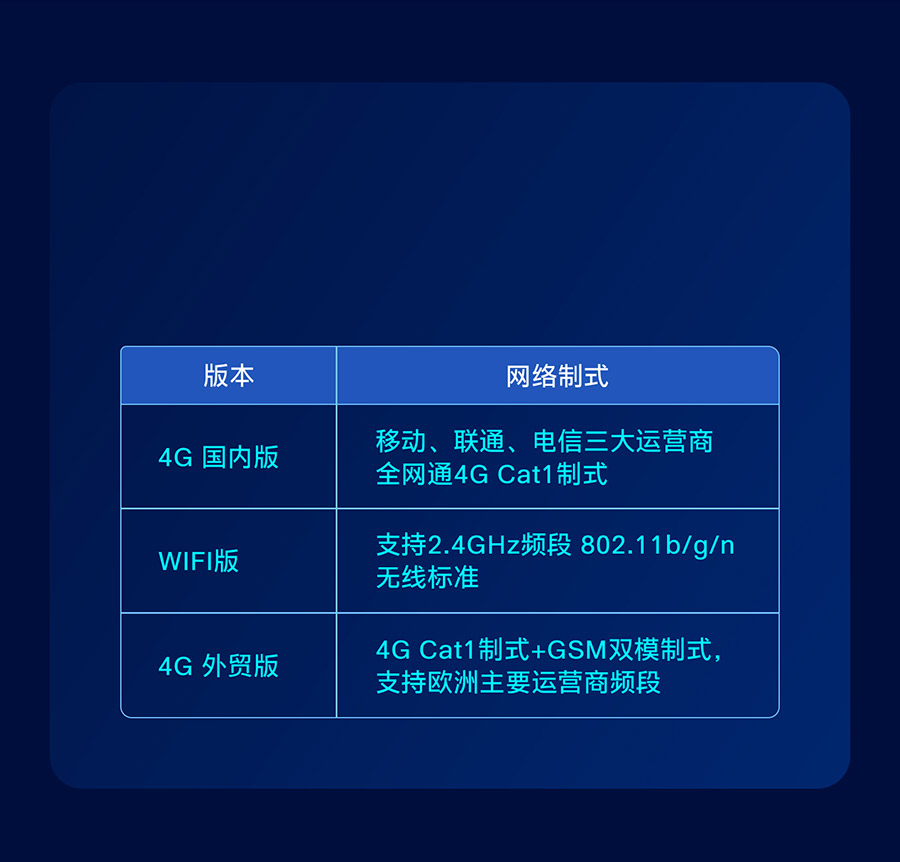

网络制式

全网通4G LTE Cat-1

网络接入

APN、VPDN

技术规范

TDD-LTE：3GPP Release 13 CAT1下行7.5 Mbps，上行1 Mbps

FDD-LTE：3GPP Release 13 CAT1下行10 Mbps，上行5 Mbps

网络频段（外贸）

LTE-FDD

B1/B3/B7/B8/B20/B28

GSM/GPRS

900/1800MHz

无线参数（wifi）

无线标准

802.11 b/g/n

发射功率

19.9dBm @ 11b,1Mbps

19.9dBm @ 11b,11Mbps

19.0dBm @ 11g,6Mbps

17.0dBm @ 11g,54Mbps

18.0dBm @ 11n,HT20,MCS0

16.8dBm @ 11n,HT20,MSC7

17.4dBm @ 11n,HT40,MCS0

16.0dBm @ 11n,HT40,MCS7

接收灵敏度

-97.9dBm @ 11b,1Mbps

-89.2dBm @ 11b,11Mbps

-92.8dBm @ 11g,6Mbps

-76.3dBm @ 11g,54Mbps

-92.8.8dBm @11n,HT20,MCS0

-74.3dBm @11n,HT20,MCS7

-89.8dBm @11n,HT40,MCS0

-71.1dBm @11n,HT40,MCS7

软件功能（4G）

工作模式

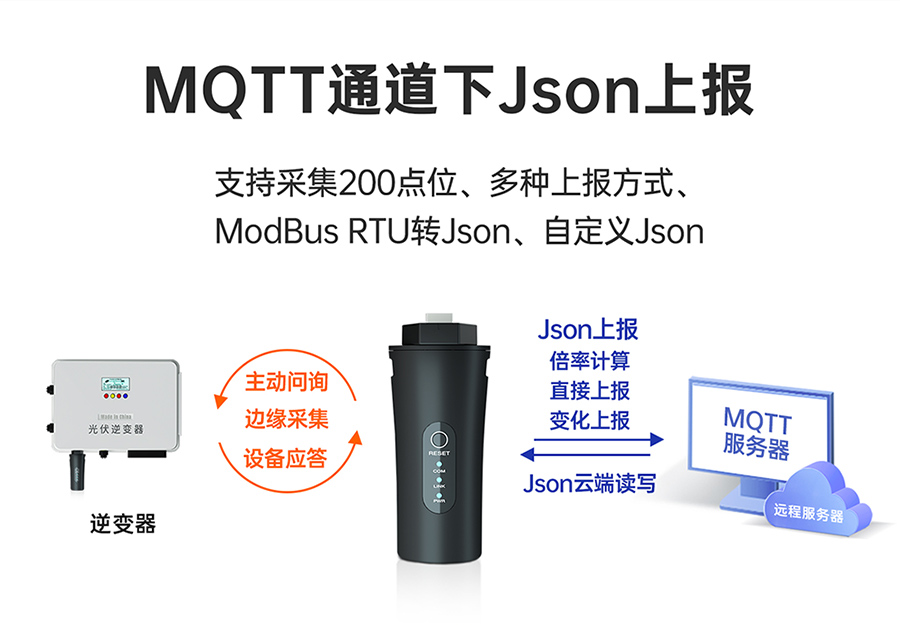

网络透传（TCP、UDP Client）、HTTPD模式 、MQTT模式

加密方式

支持HTTPS/MQTTS加密，可选双向证书校验

配置方式

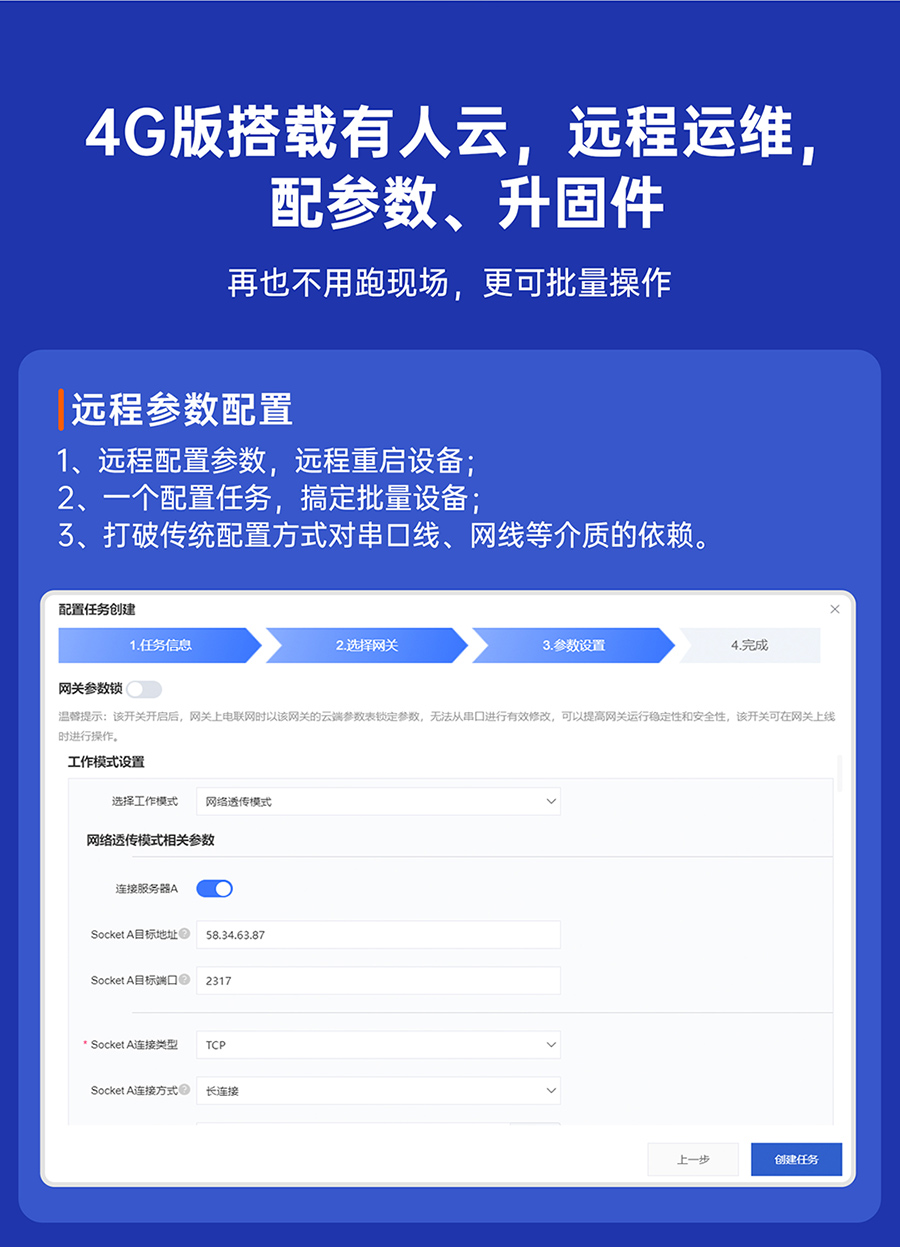

支持上位机工具、串口AT指令、网络AT指令

心跳数据包

支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS

注册包机制

支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包

其他功能

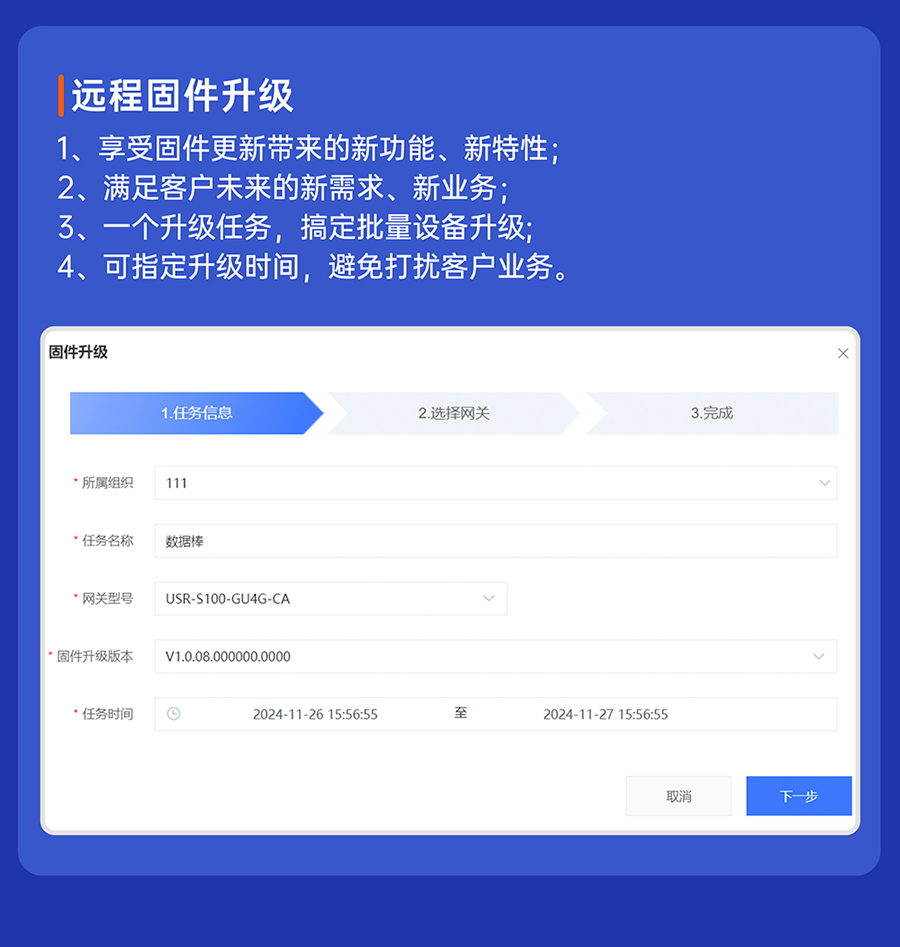

套接字分发、FTP他升级、FOTA升级、基站定位、NTP校时功能

软件功能（WiFi）

无线网络类型

AP、STA、AP+STA

安全机制

WPA-PSK/WPA2-PSK

加密类型

TKIP,AES ,TKIP/AES

网络协议

TCP/UDP/HTTP

DHCP/静态IP

支持DHCP动态获取IP和静态IP功能

DNS域名解析

支持DNS域名解析功能

Socket透传

支持TCP Server，TCP Client，UDPServer，UDP Client

多种配置方式

AT指令集，网页配置
