USR-S100-WA01 串口配置连接有人云(V6版本)和虚拟串口(V5.0.1版本)一对一通讯示例
一、资料下载
USR-S100 WIFI光伏数据棒通用说明书下载链接:https://www.usr.cn/Download/1365.html
USR-S100 WIFI光伏数据棒规格书下载链接:https://www.usr.cn/Download/1366.html
【USR-VCOM】 有人虚拟串口软件(有人云版) V5.0.1:https://www.usr.cn/Download/924.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-S100-WA01 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
超五类网线 1根
笔记本电脑 1台
路由器1个
2、硬件连接

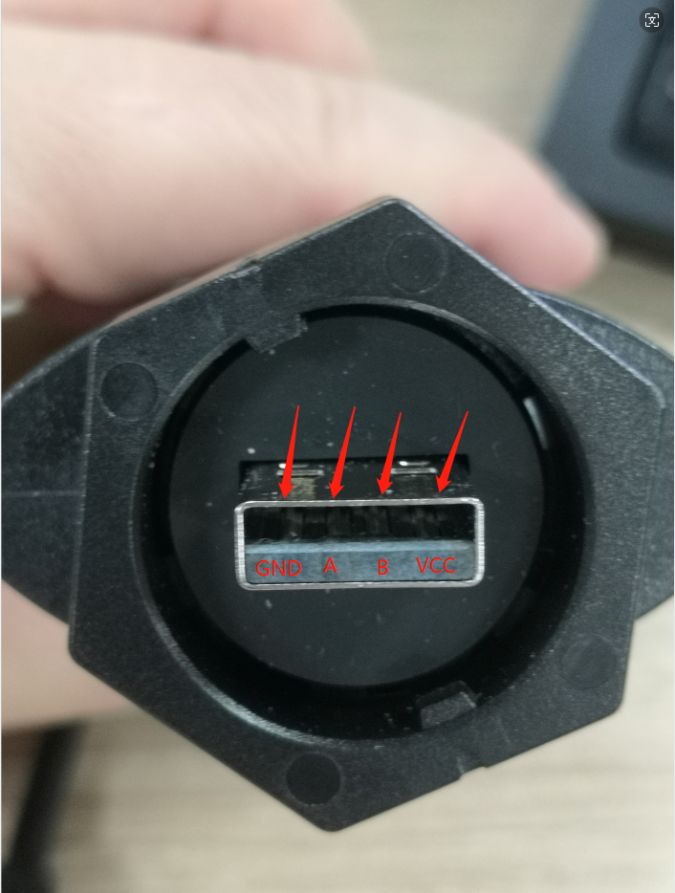

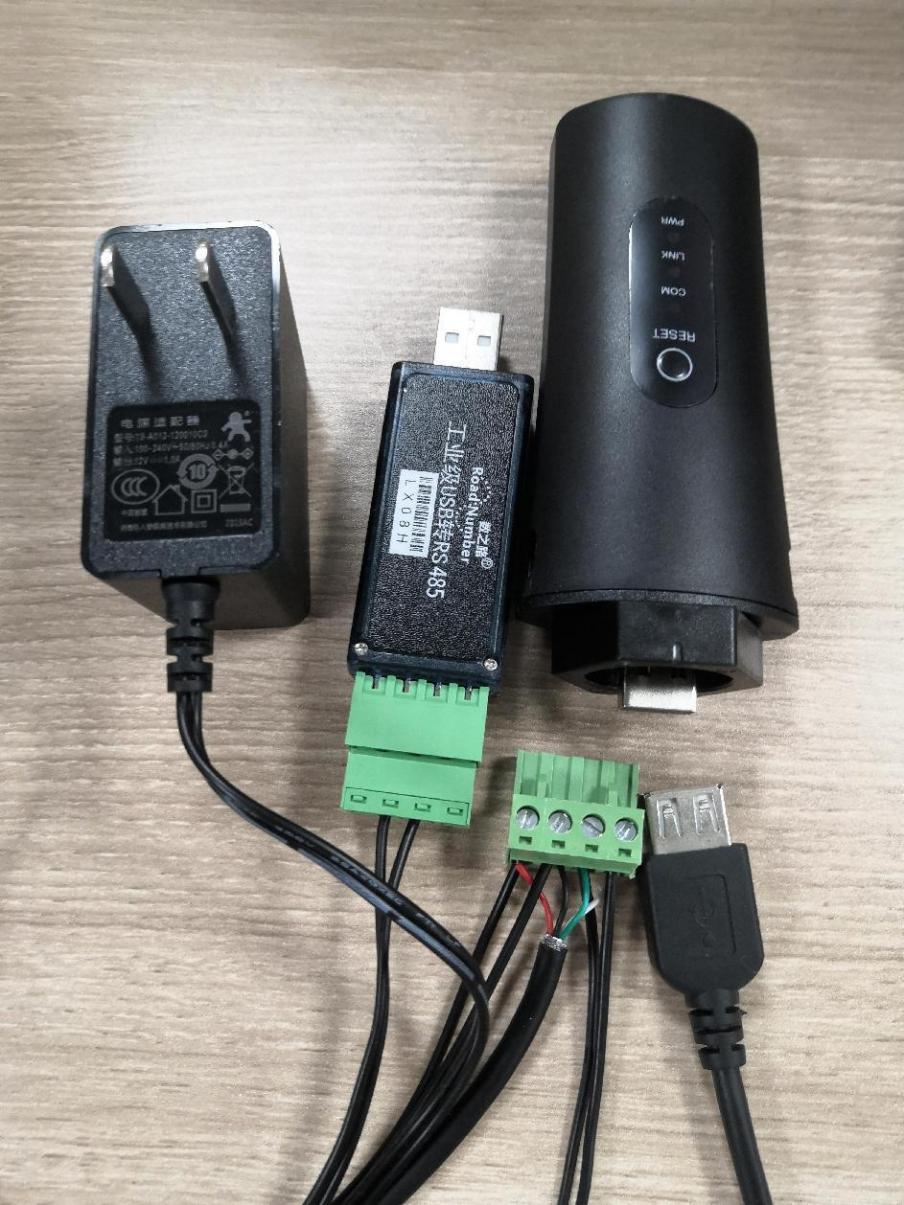

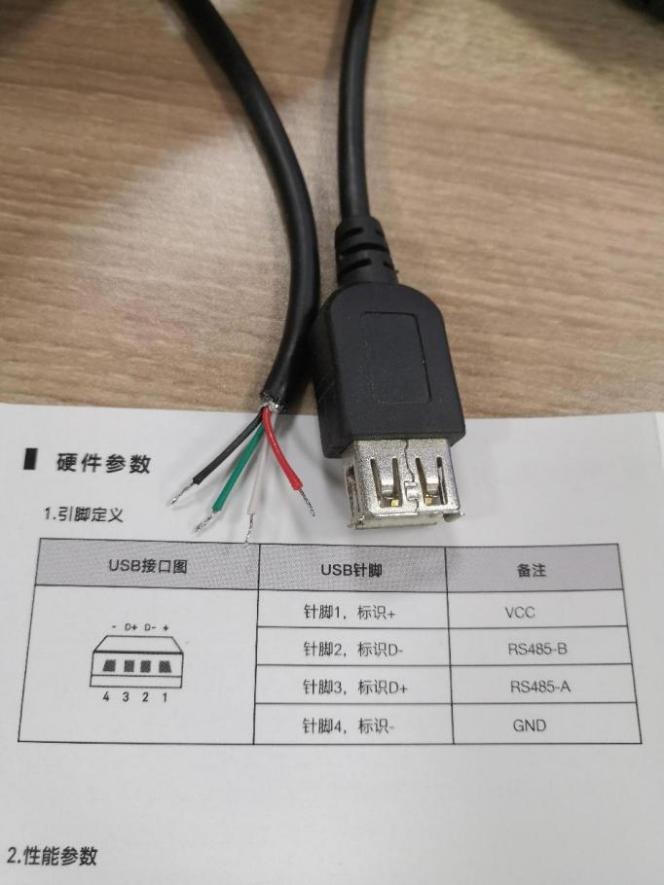

USR-S100-WA01 USB口,可以接USB转接头,引出485的AB接线,接USB-RS485。引出的电源正负极,接12V电源适配器,正极接正极,负接负,然后上电。需要USR-S100-WA01设置STA模式连接路由器,电脑连接同个路由器。

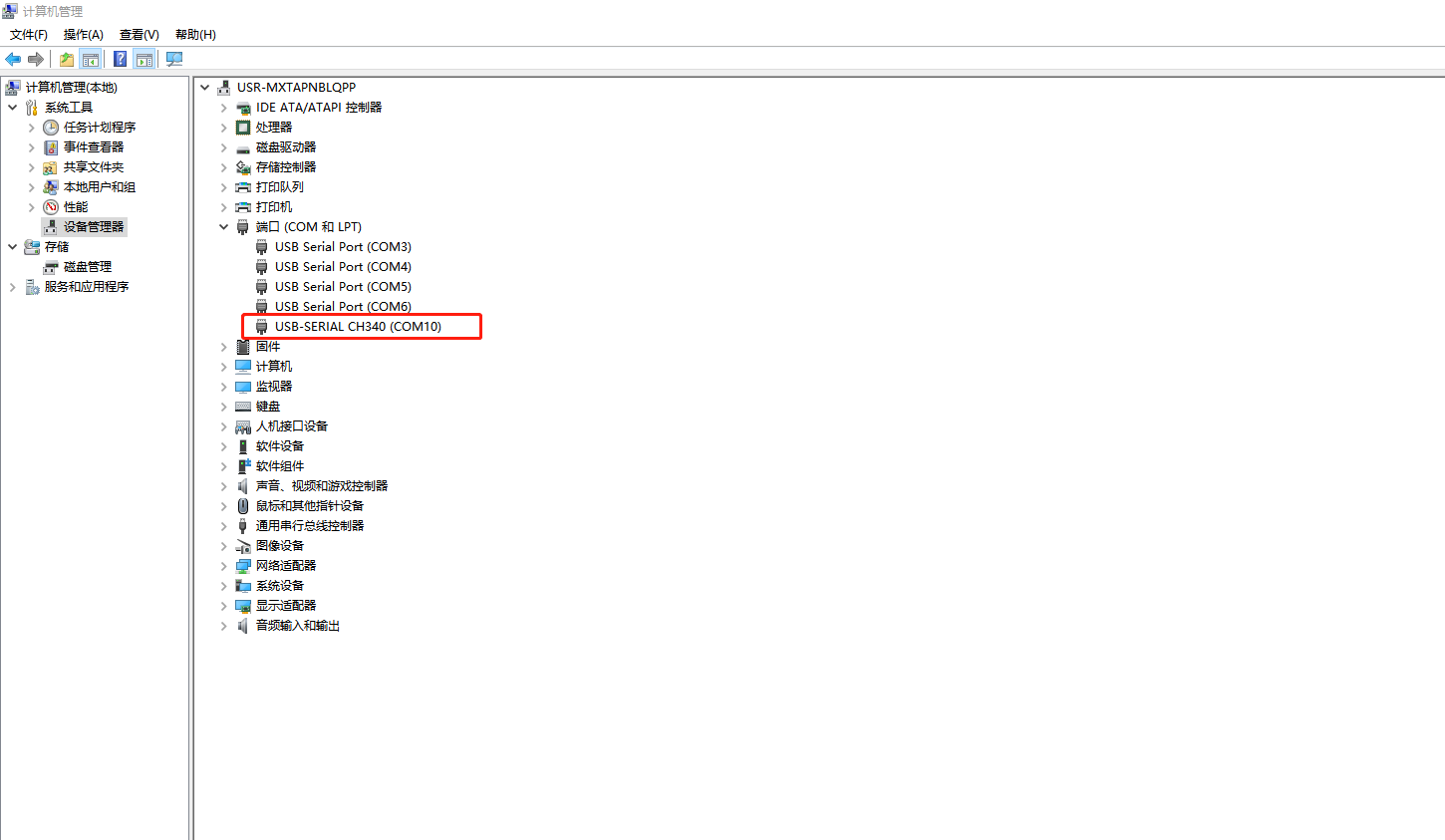

3、确认端口号,USB-RS485接电脑,点击计算机管理,找到设备管理器,点击端口,找到USB-RS485对应的COM号。

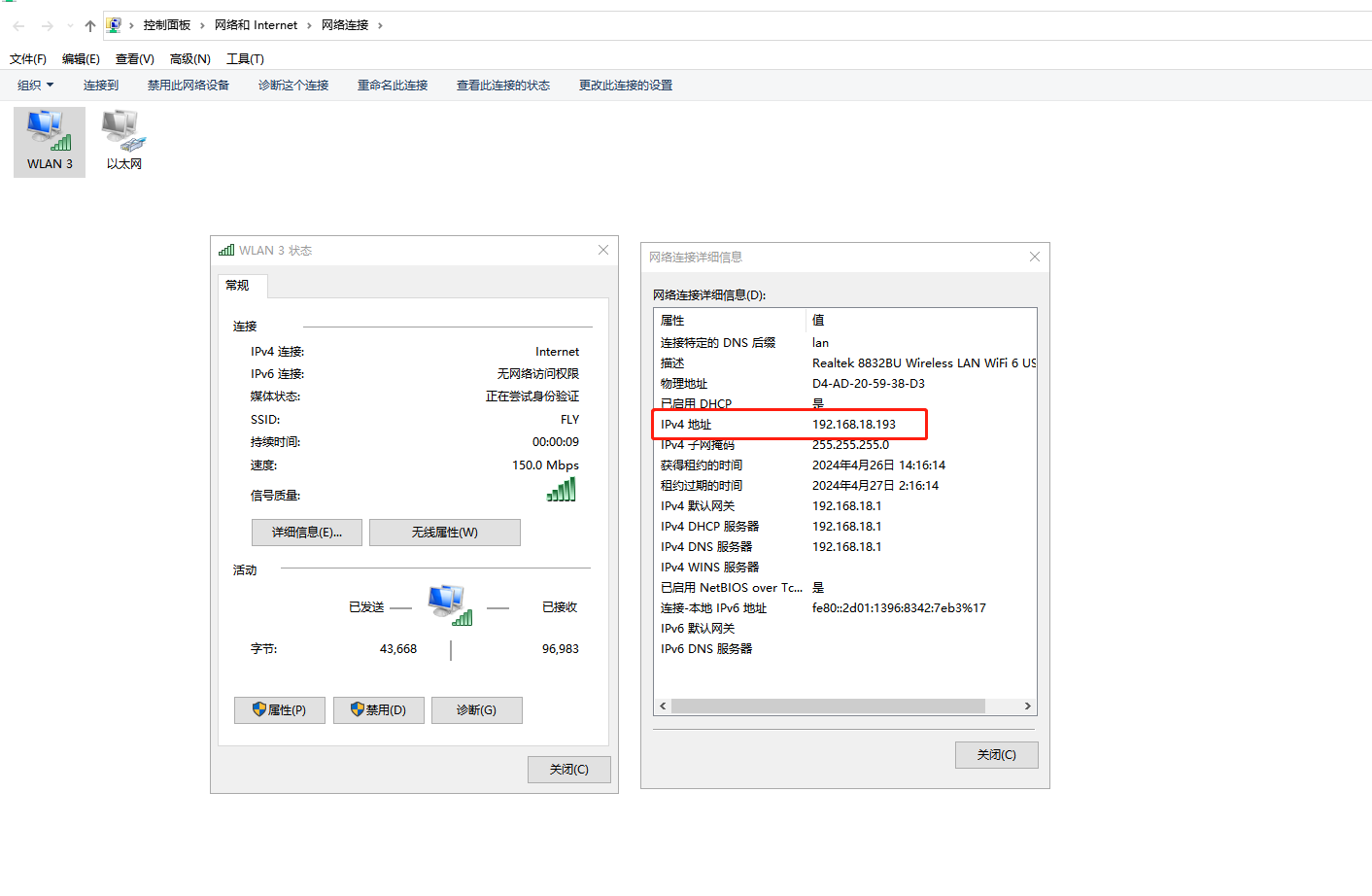

4、电脑连接同一个路由器,查看电脑无线网卡的IP,是192.168.18.193
三、有人云参数设置
1、登录有人云账号

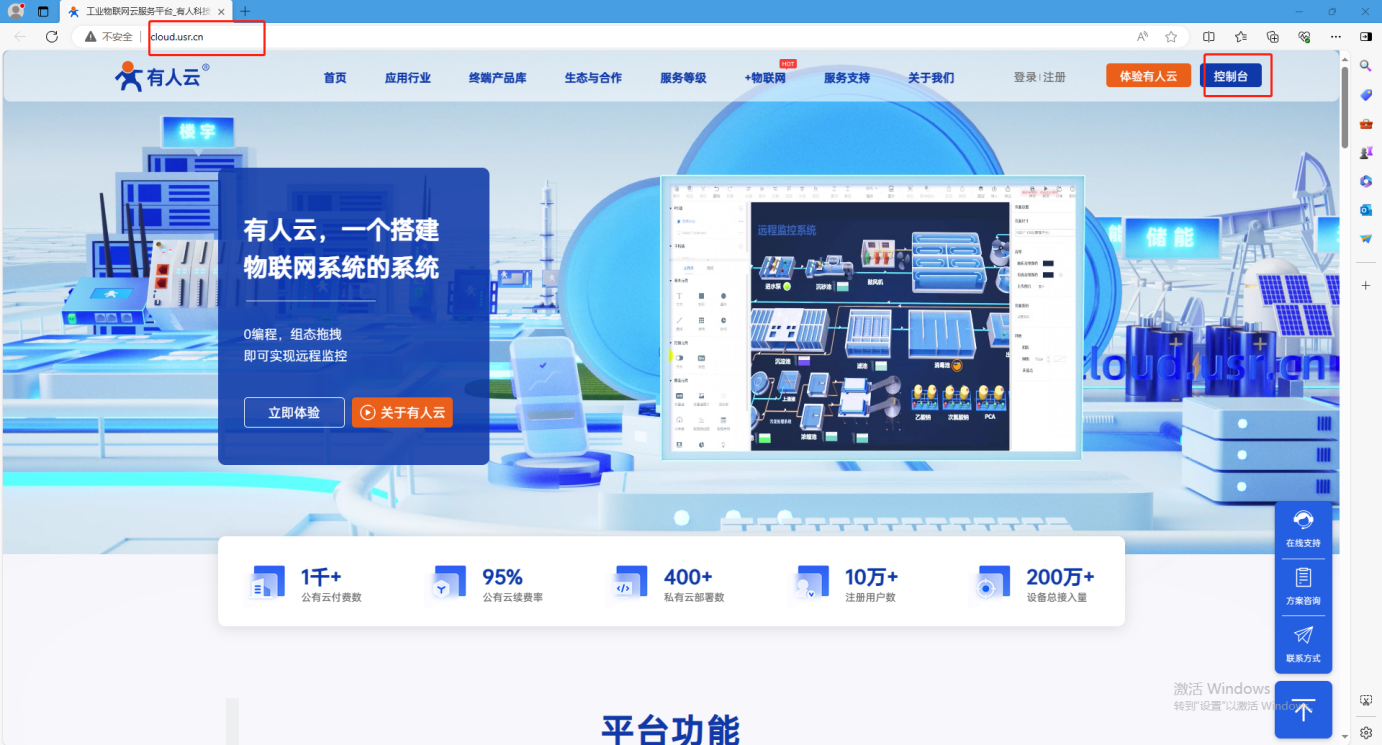

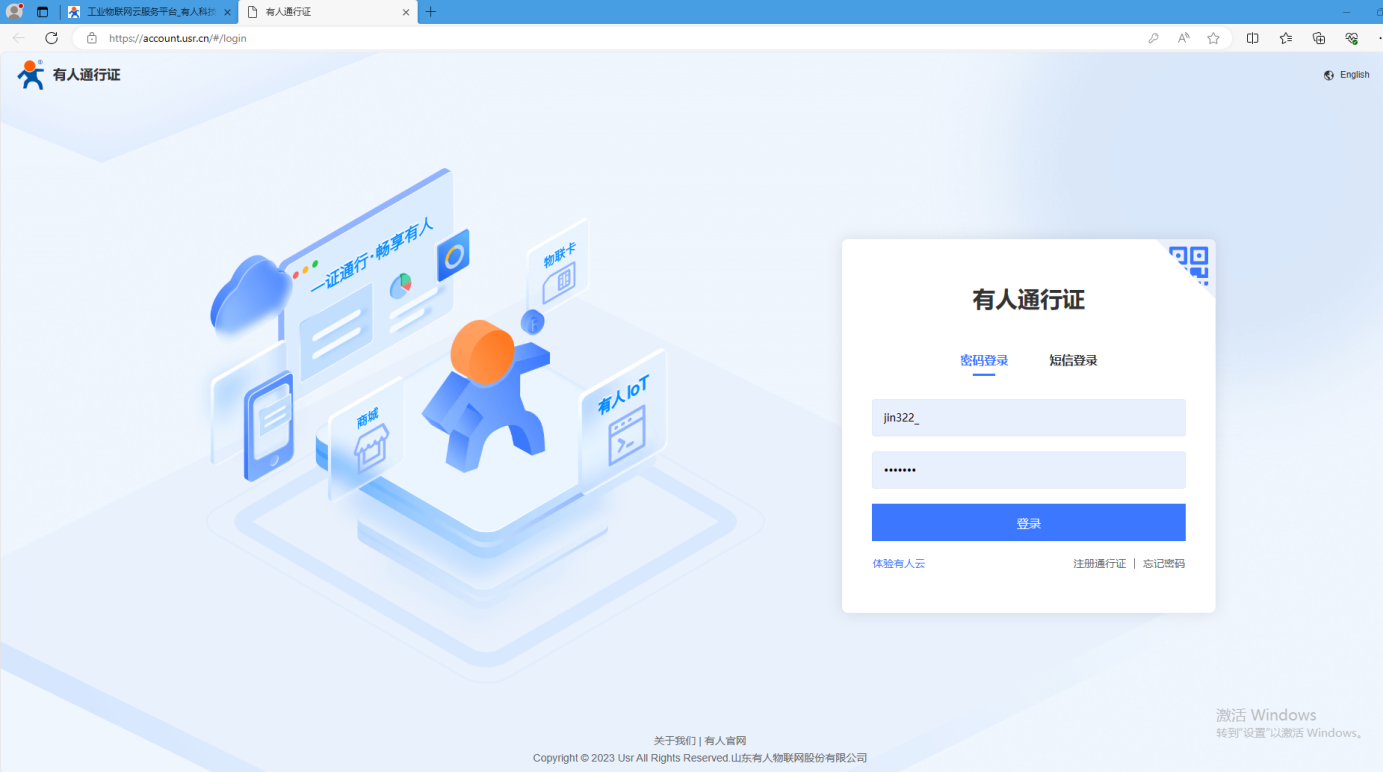

www.usr.cn 点击有人云跳转到登录页面。
2、添加USR-S100-WA01设备

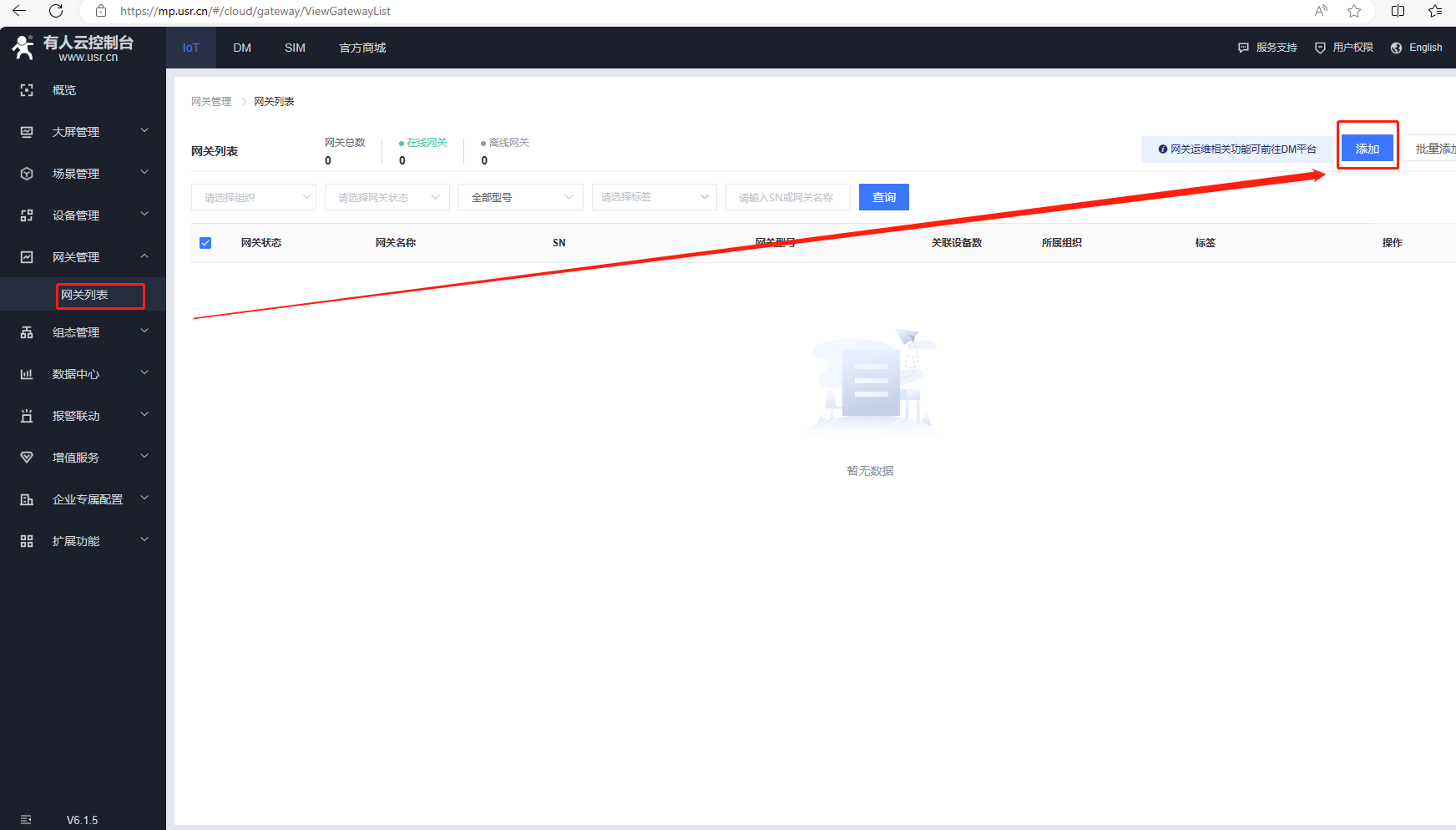

(1)点击网关管理,网关列表,点击添加,点击单个添加。

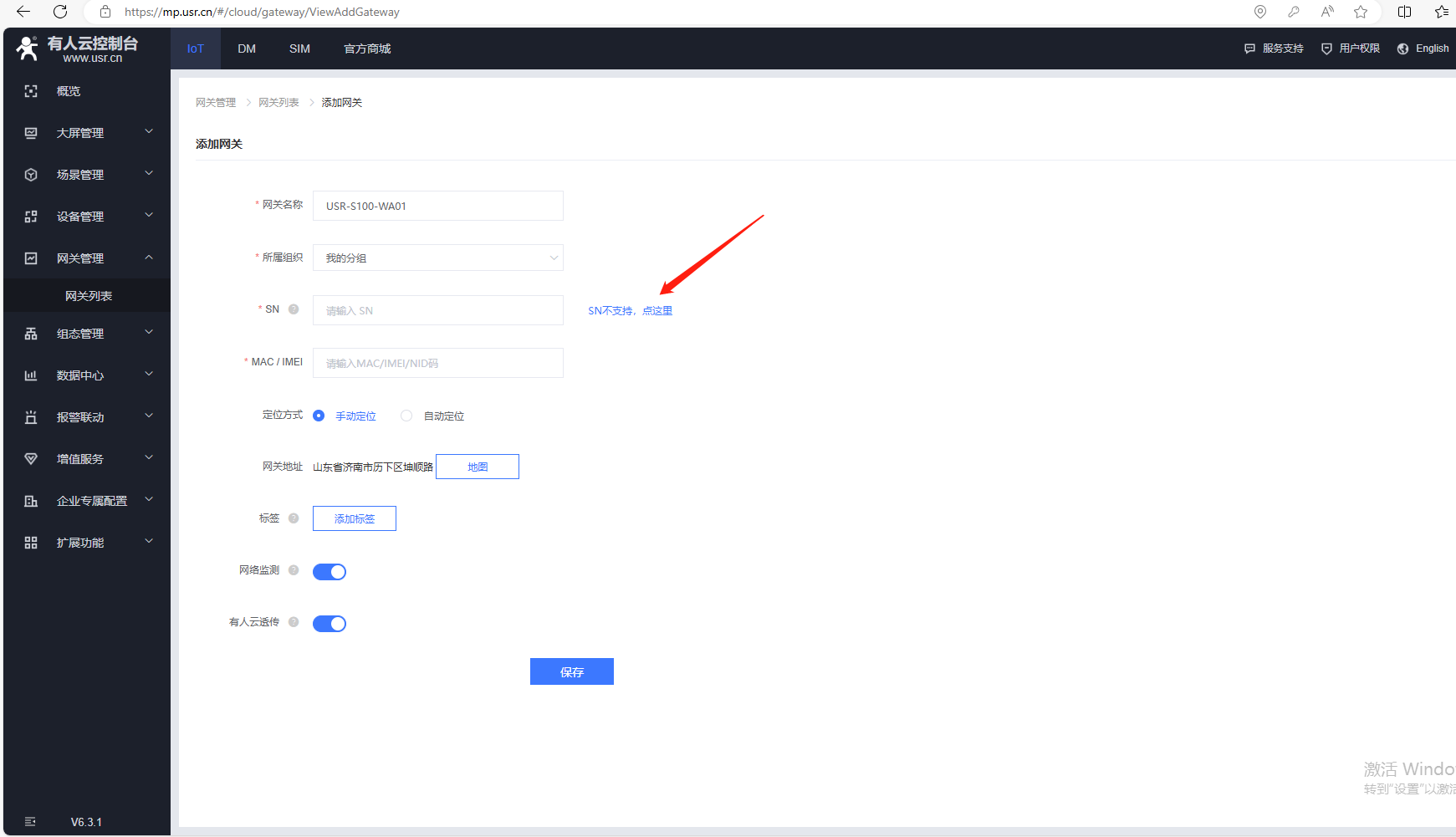

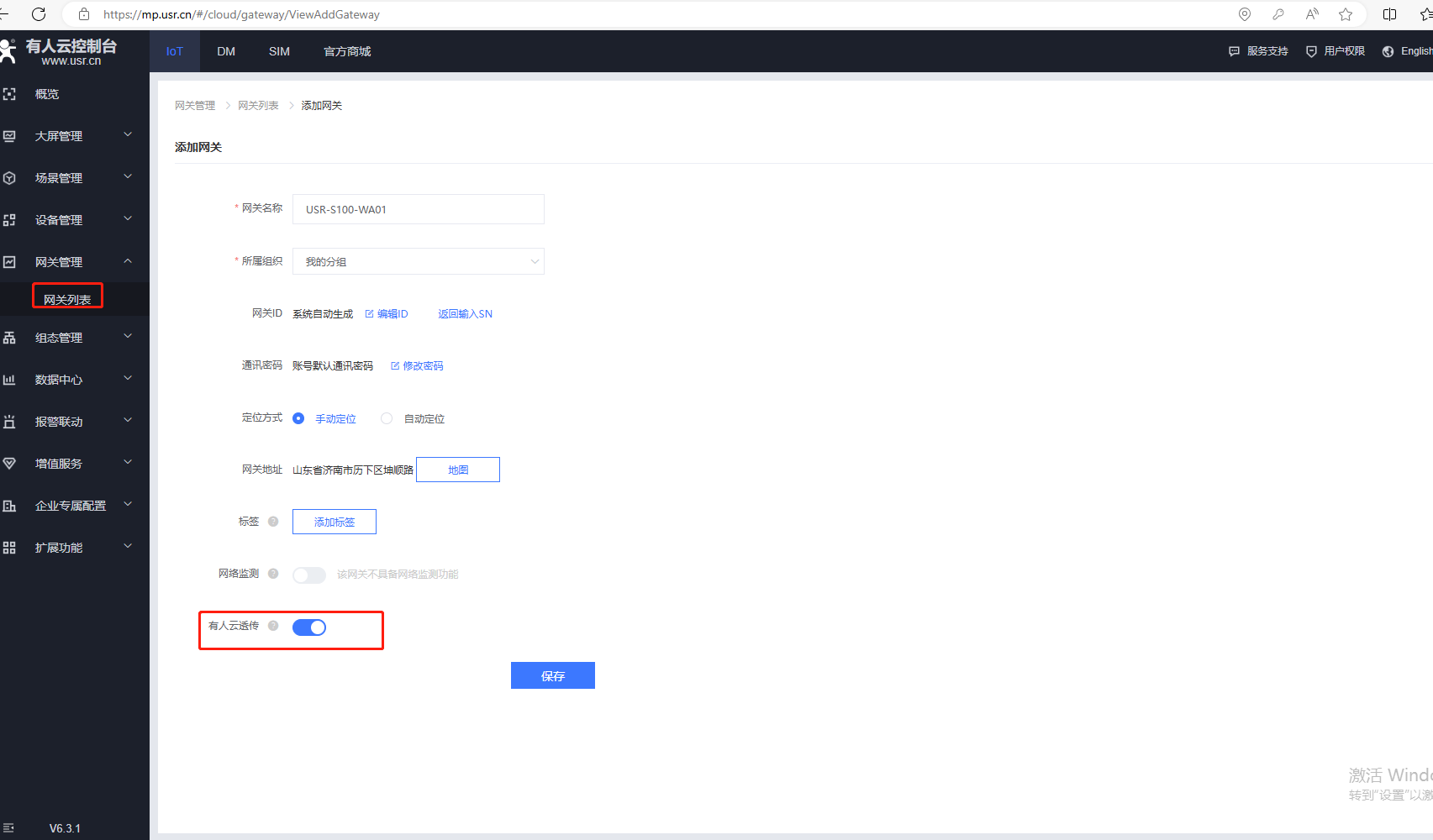

(2)USR-S100-WA01查看产品反面标签,使用SN和IMEI在有人云上添加设备,和虚拟串口一对一通讯,有人云透传需要勾选开启,最后点击保存。
四、USR-S100-WA01参数设置
1、USR-S100-WA01接完线上电,电脑无线网卡搜索连接USR-S100-WA01的WiFi。

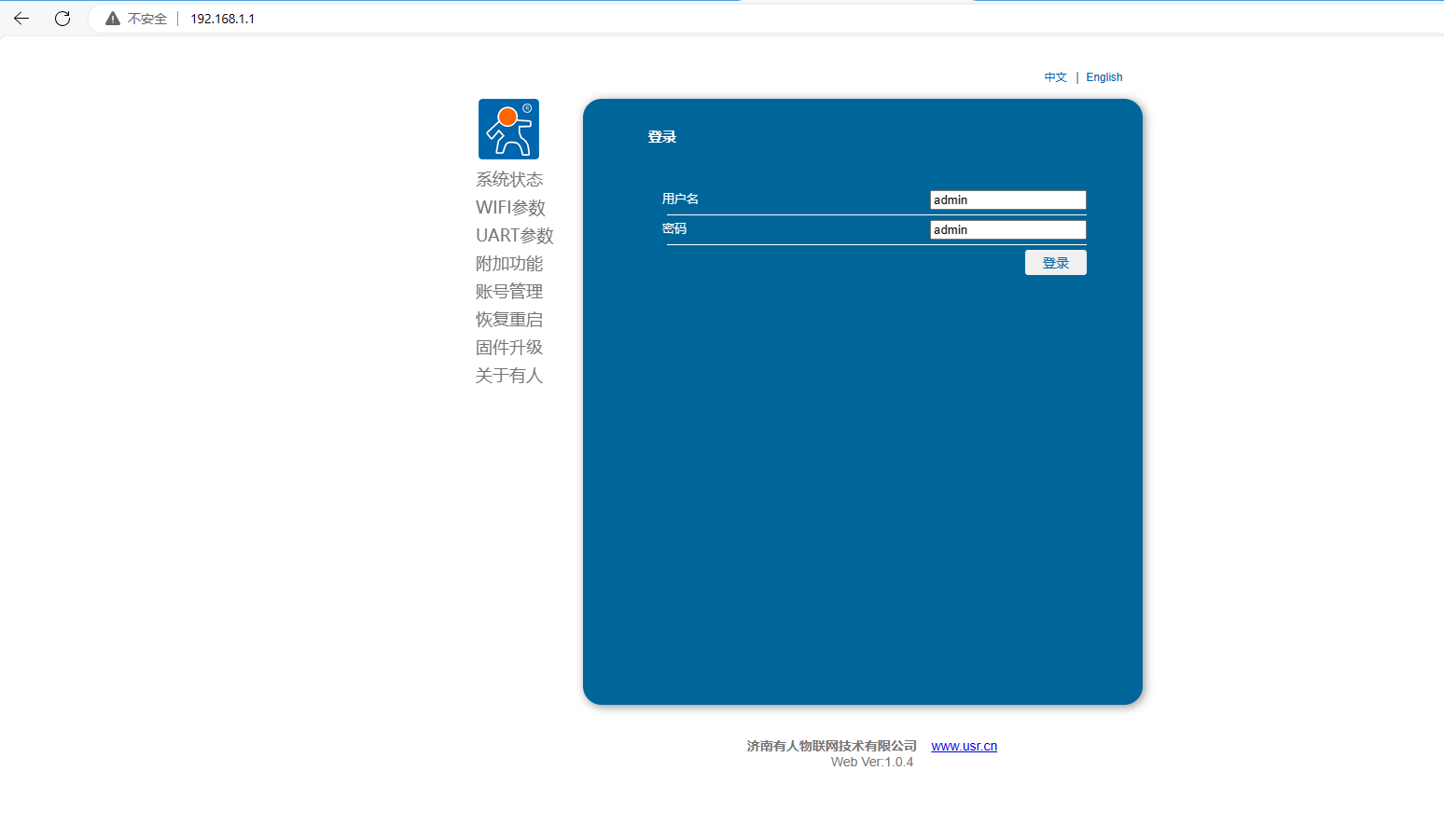

2、浏览器输入USR-S100-WA01默认IP 192.168.1.1,登陆网页,用户名和密码都是admin。

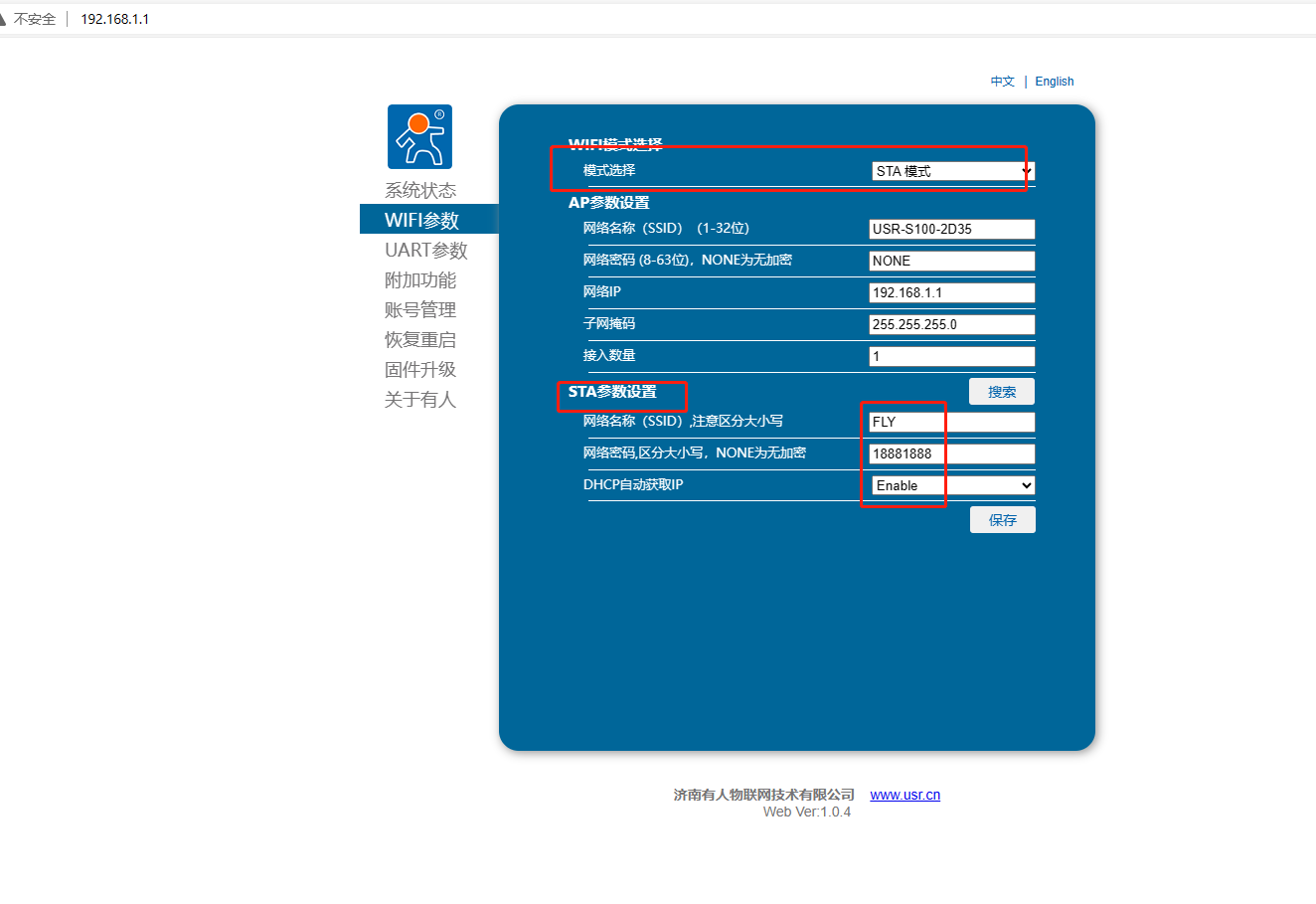

3、模式选择STA模式。
STA参数设置:网络名称填路由器的WiFi名,网络密码填路由器的密码,DHCP自动获取IP。点击保存。

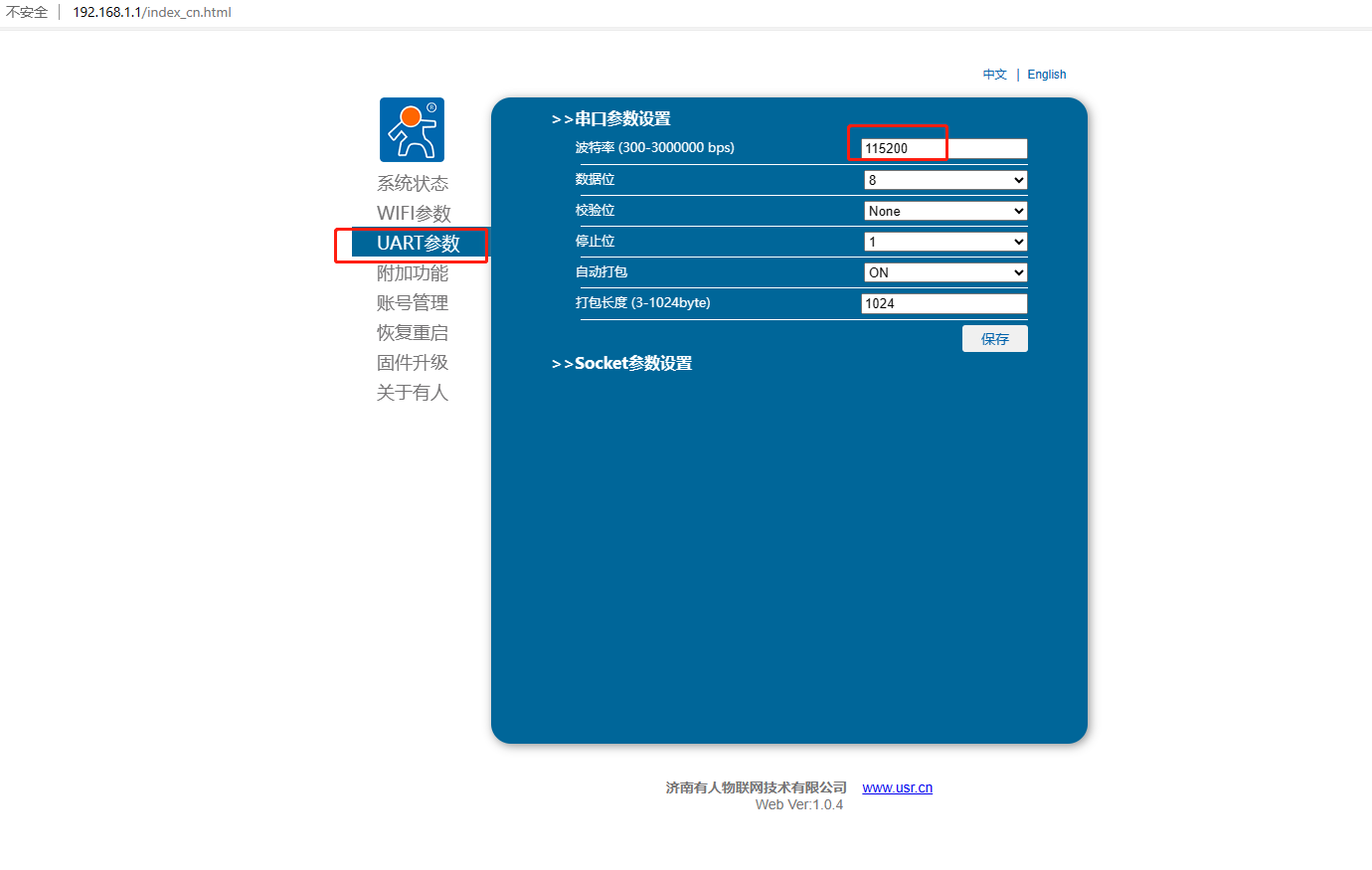

4、UART参数--串口参数设置:可以设置串口参数,波特率、数据位、停止位、校验位。
5、UART参数--Socket参数设置:

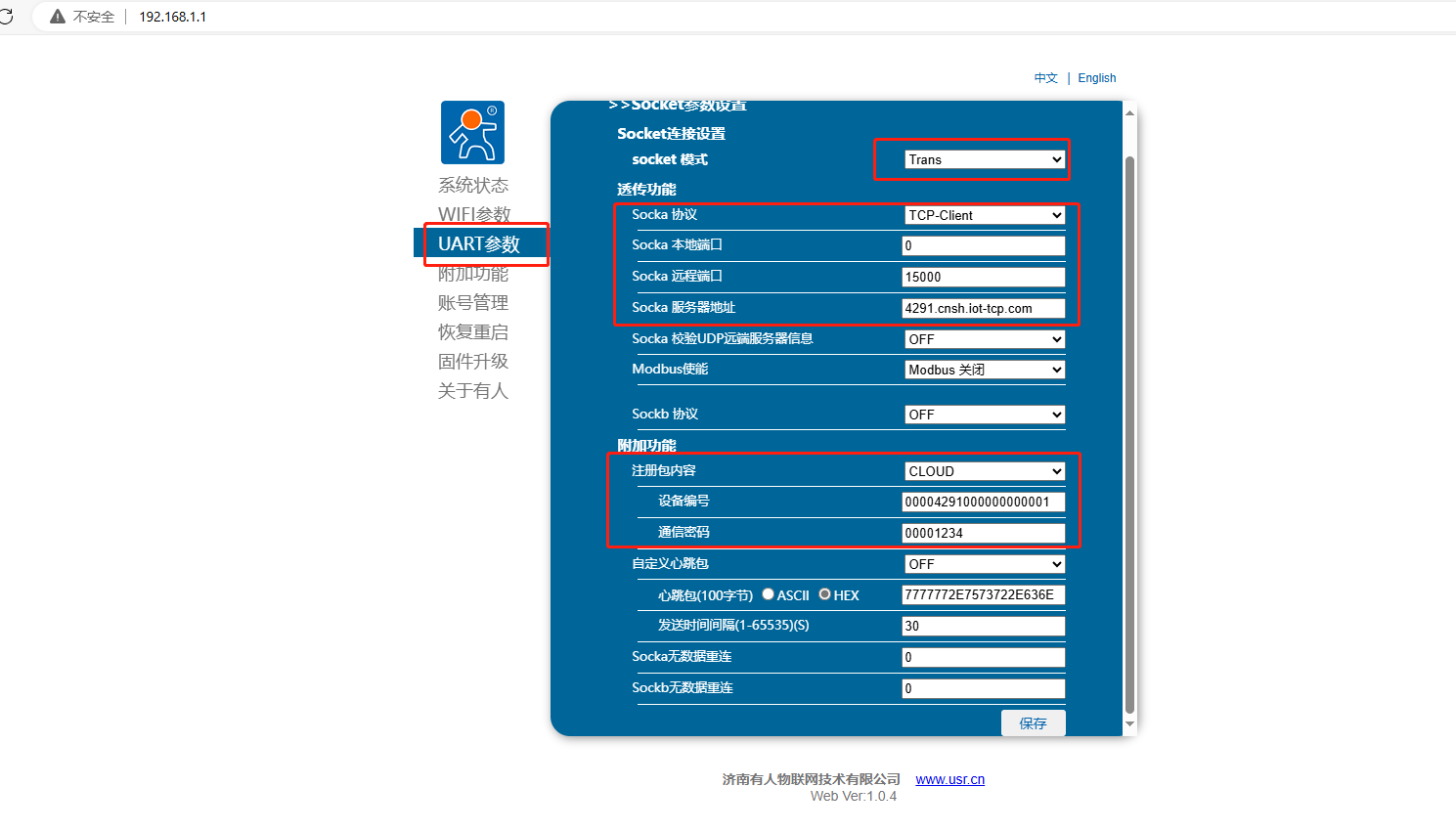

(1)socket模式用Trans,Socka协议用TCP-Client,Socka远程端口用15000,Socka服务器地址填4291.cnsh.iot-tcp.com。
(2)附加功能,注册包内容选择CLOUD,设备编号填00004291000000000001,设备密码填00001234。
(3)点击保存

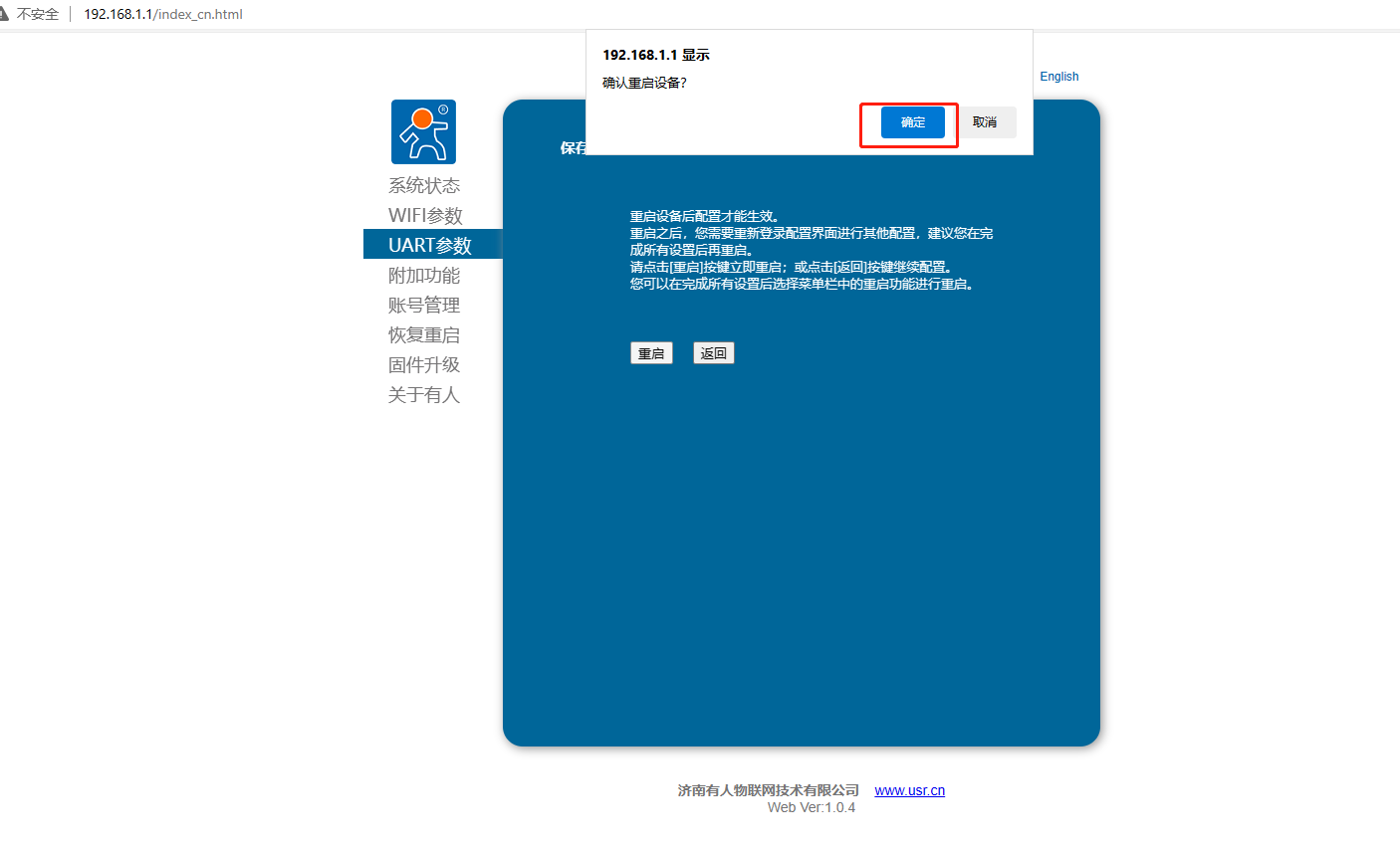

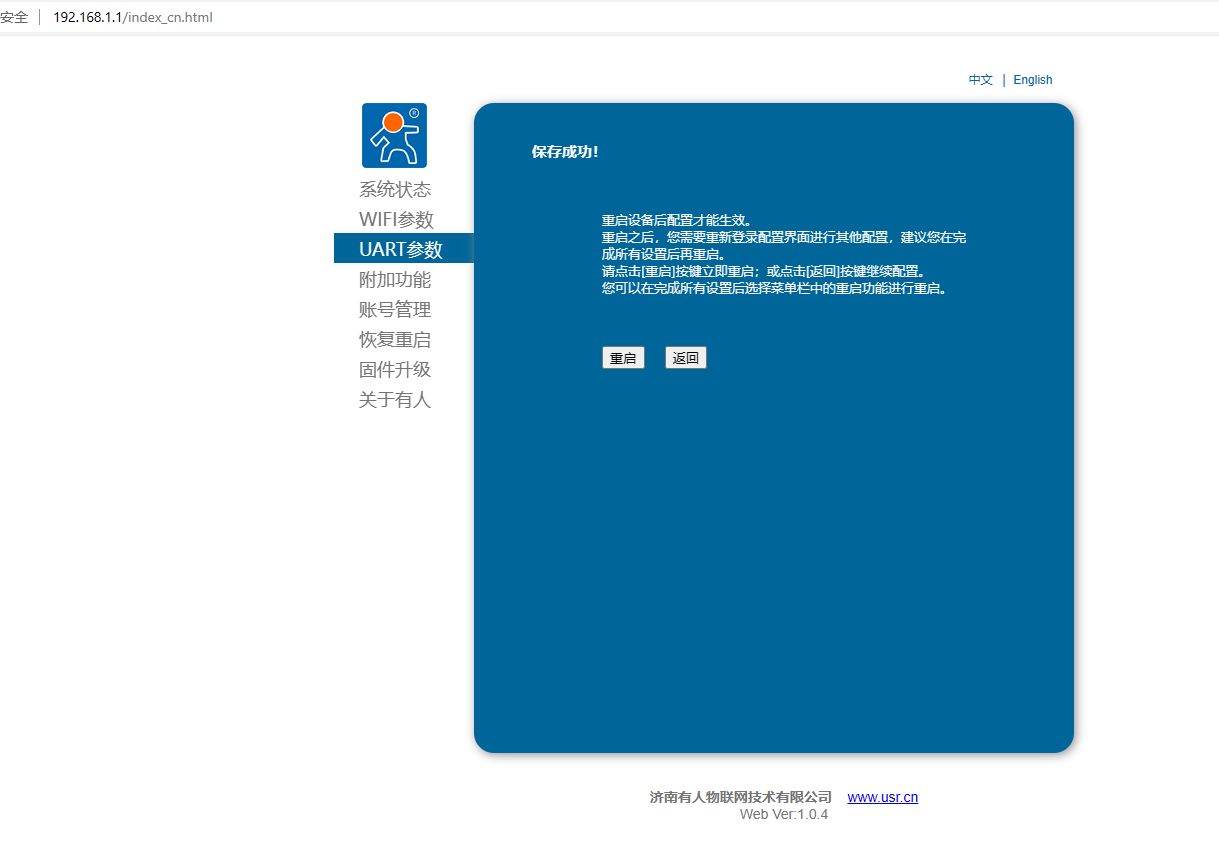

6、网页重启
7、有人云设备在线
五、创建虚拟串口
1、电脑下载并安装有人公司虚拟串口软件V5.0.1版本
下载安装之前,需要关闭防火墙。

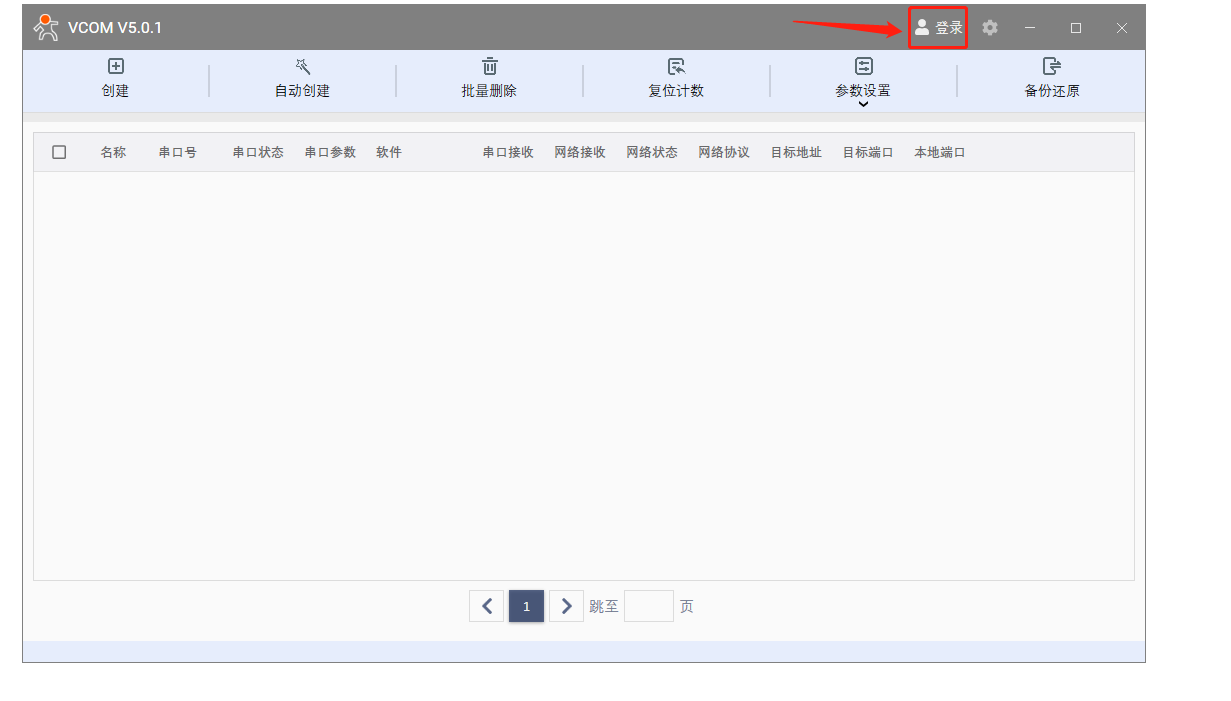

2、打开虚拟串口软件,点击登录,输入个人的有人云账号和密码,登录。
3、创建虚拟串口

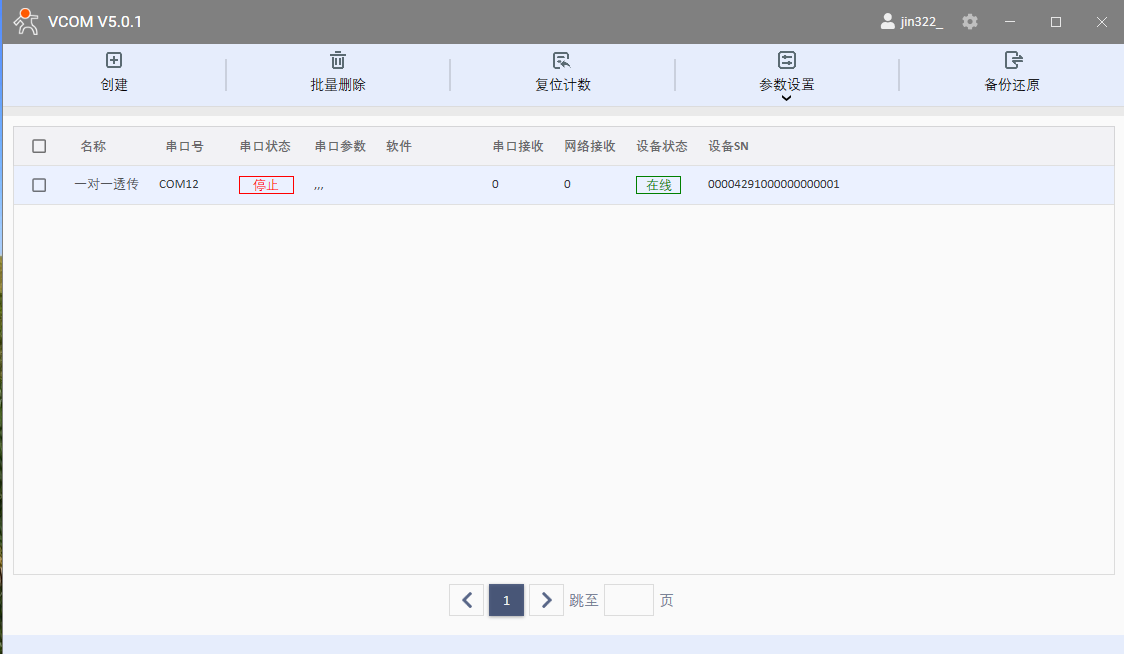

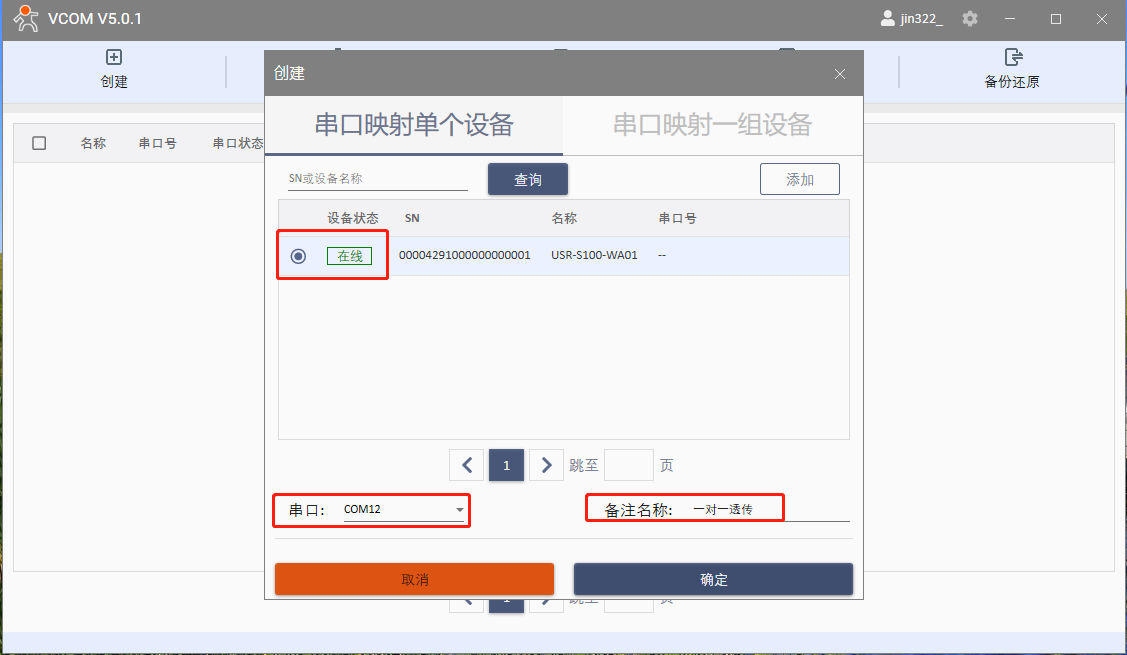

选择串口映射单个设备,勾选在线的USR-S100-WA01,用空闲的COM7作为虚拟串口的COM口号,点击确定。
添加完,串口状态是停止。
六、通讯测试

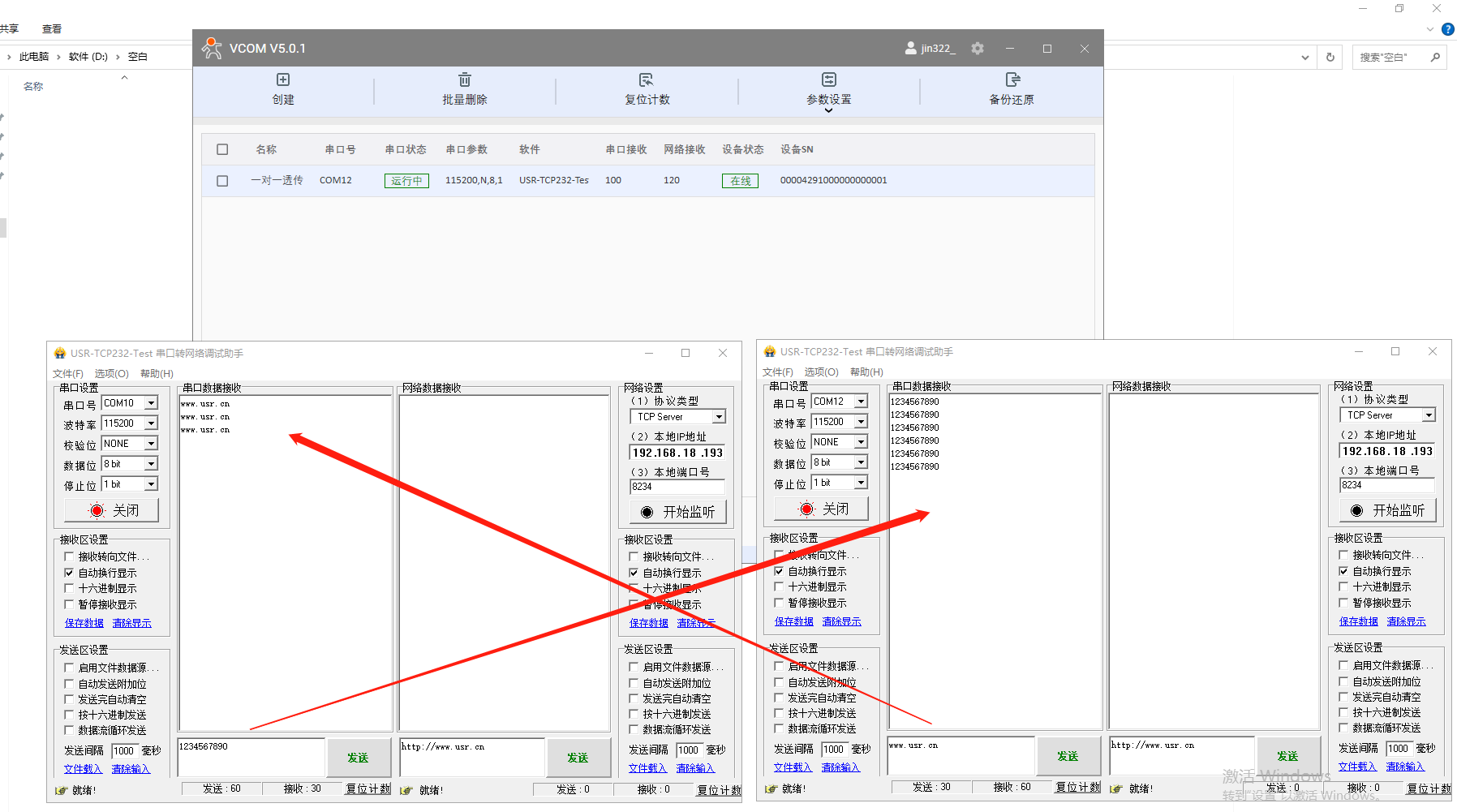

1、打开2个串口助手,分别用USR-S100-WA01实际USB串口COM10打开串口,另一个串口助手用虚拟串口COM12打开串口。
2、实际串口和虚拟串口之间测试数据通讯。
编写人:金志方 编写日期:2024-06-05
审核人:金志方 审核日期:2024-06-05
订正版本:V1.0 订正内容:初稿
