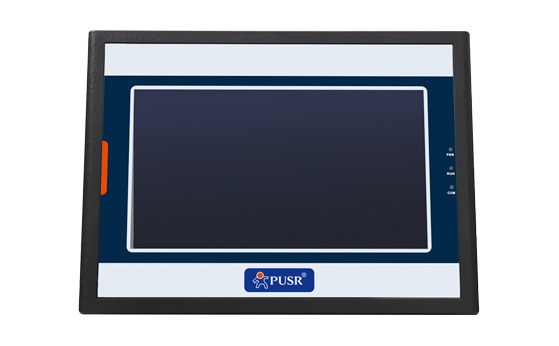

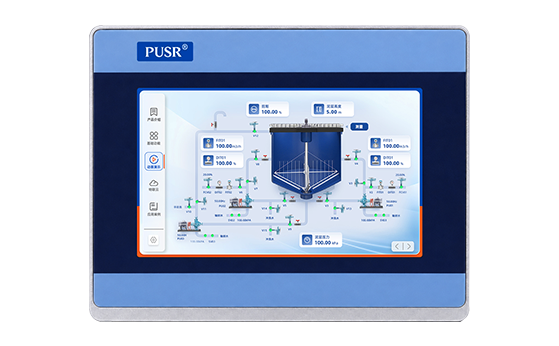

H3000/ H5000 HMI人机界面

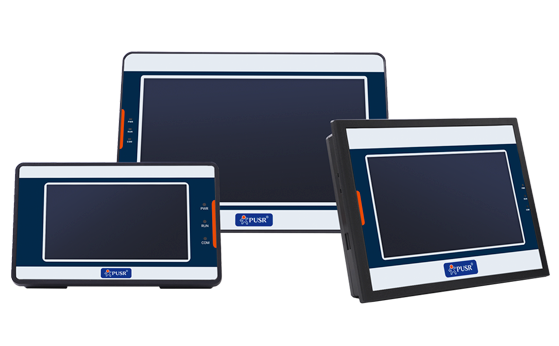

USR-H3000/H5000是有人面向工业自动化领域全新推出的工业组态触摸屏，有H3000系列串口屏和H5000系列网口屏两个系列，每个系列产品有4.3寸、7寸、10寸多个尺寸可选择，可覆盖多种用户场景。接口丰富、开发方便和组网功能强大等特点。可广泛应用于水处理、智慧农业、暖通、自动化产线、智能制造设备、包装印刷等工业场景。

尺寸丰富 4.3寸、7寸、10寸多个尺寸可选择

接口丰富单串口RS485、双串口RS484/RS232/RS422、以太网口

工业品质设计采用宽温宽压设计，通过严格环境测试，抗电磁干扰，适应恶劣环境

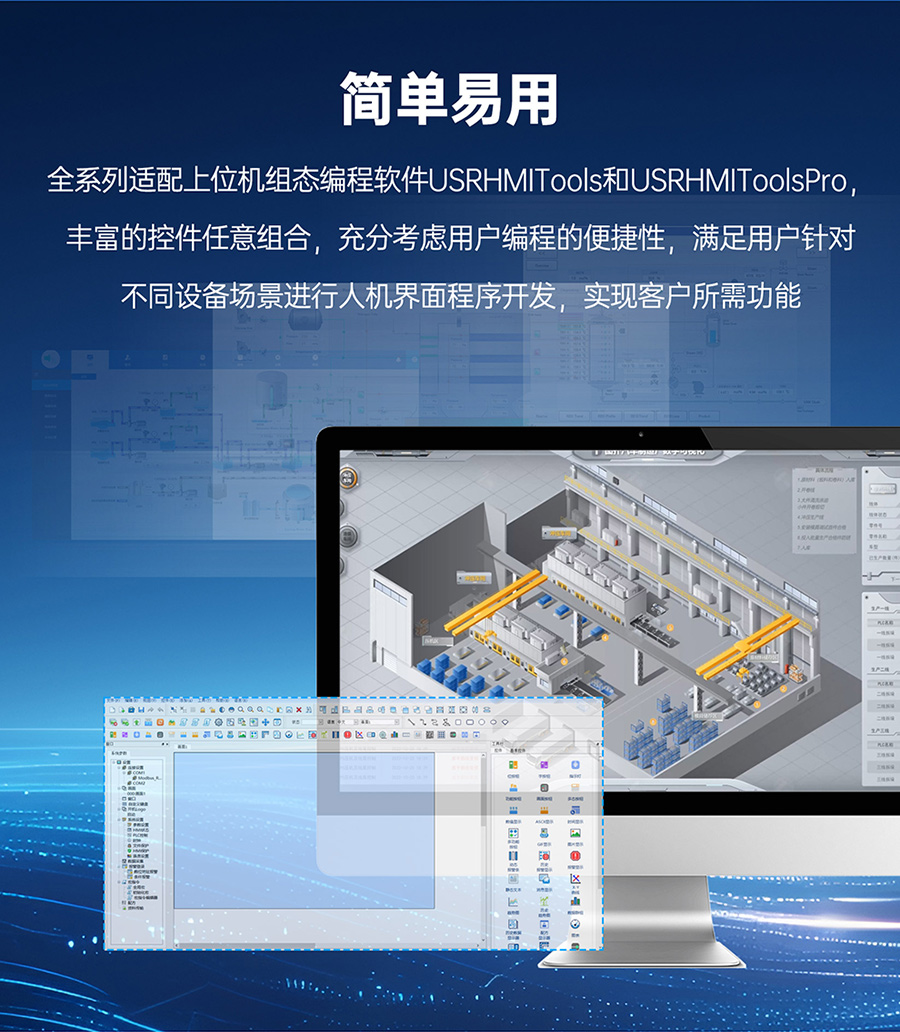

开发方便提供专用组态软件，满足用户自由开发需求，以太网通讯方便快捷

描述

参数

知识库

首页产品中心

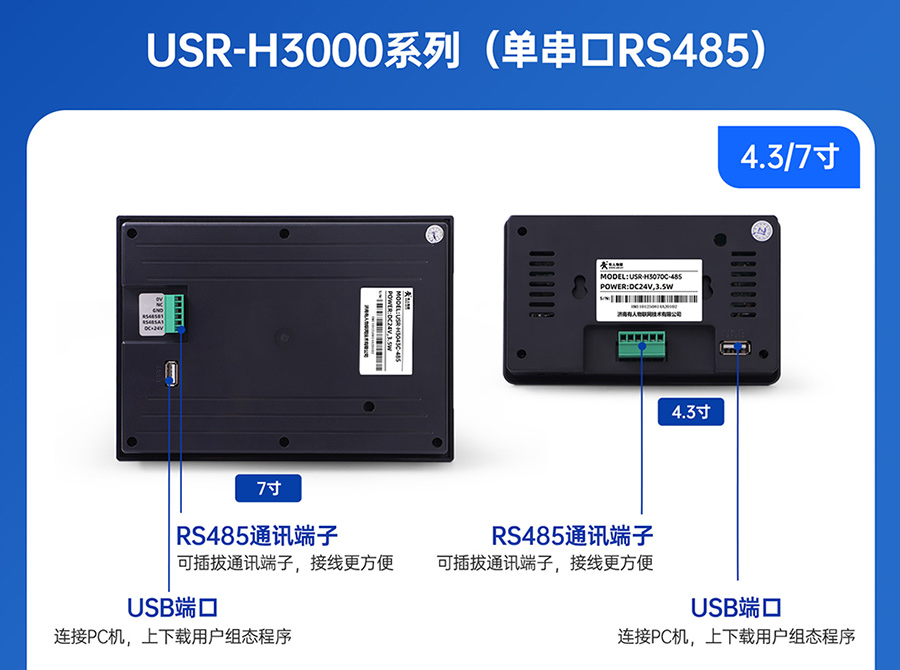

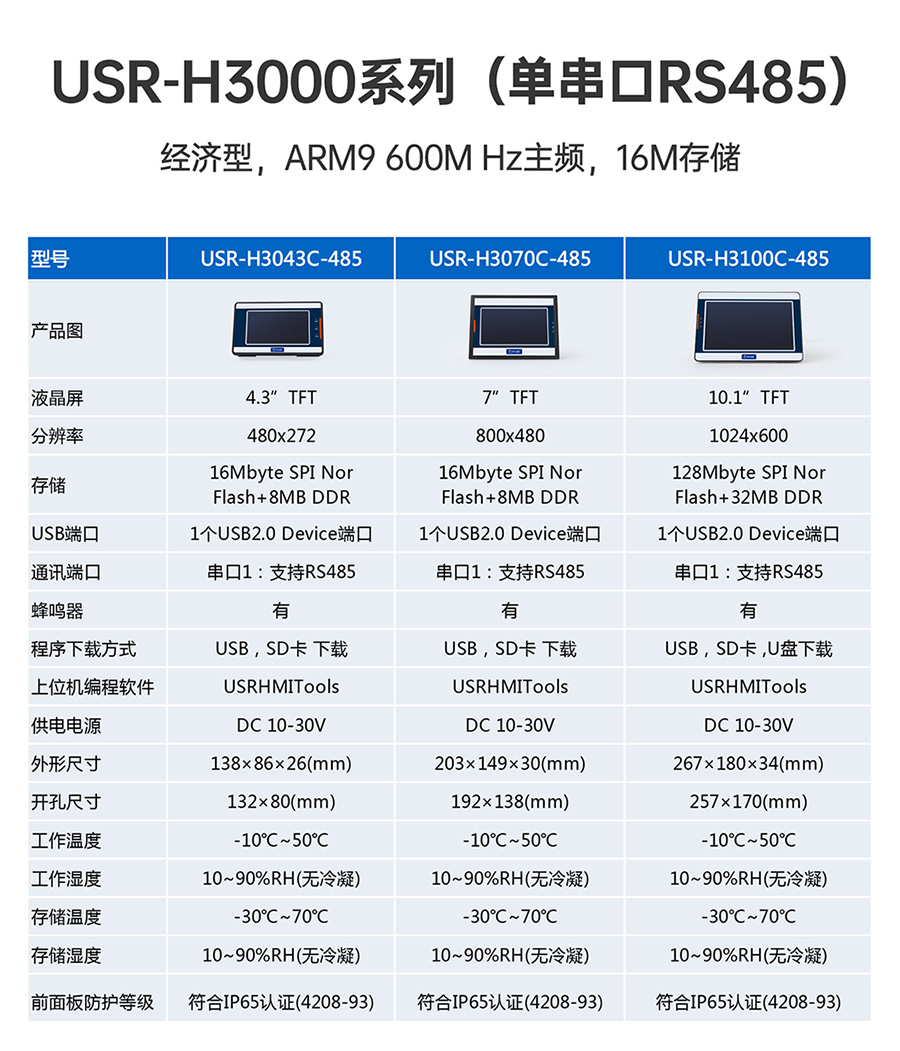

H3000系列参数
型号	USR-H3043C-485	USR-H3070C-485	USR-H3100C-485
性能规格
液晶屏	4.3”TFT	7”TFT	10.1”TFT
分辨率	480x272	800x480	1024x600
显示色彩	26万色	26万色	26万色
显示亮度	300 cd/m2	250 cd/m2	250 cd/m2
背光类型	LED （支持背光调节）	LED （支持背光调节）	LED （支持背光调节）
液晶寿命	2万小时	2万小时	2万小时
触摸类型	4线式工业电阻触摸屏（表面硬度4H）	4线式工业电阻触摸屏（表面硬度4H）	4线式工业电阻触摸屏（表面硬度4H）
处理器	ARM9 32-bit 600MHz主频	ARM9 32-bit 600MHz主频	ARM9 32-bit 600MHz主频
存储	16Mbyte SPI Nor Flash+8MB DDR	16Mbyte SPI Nor Flash+8MB DDR	128Mbyte SPI Nor Flash+32MB DDR
USB端口	1个USB2.0 Device端口	1个USB2.0 Device端口	1个USB2.0 Device端口

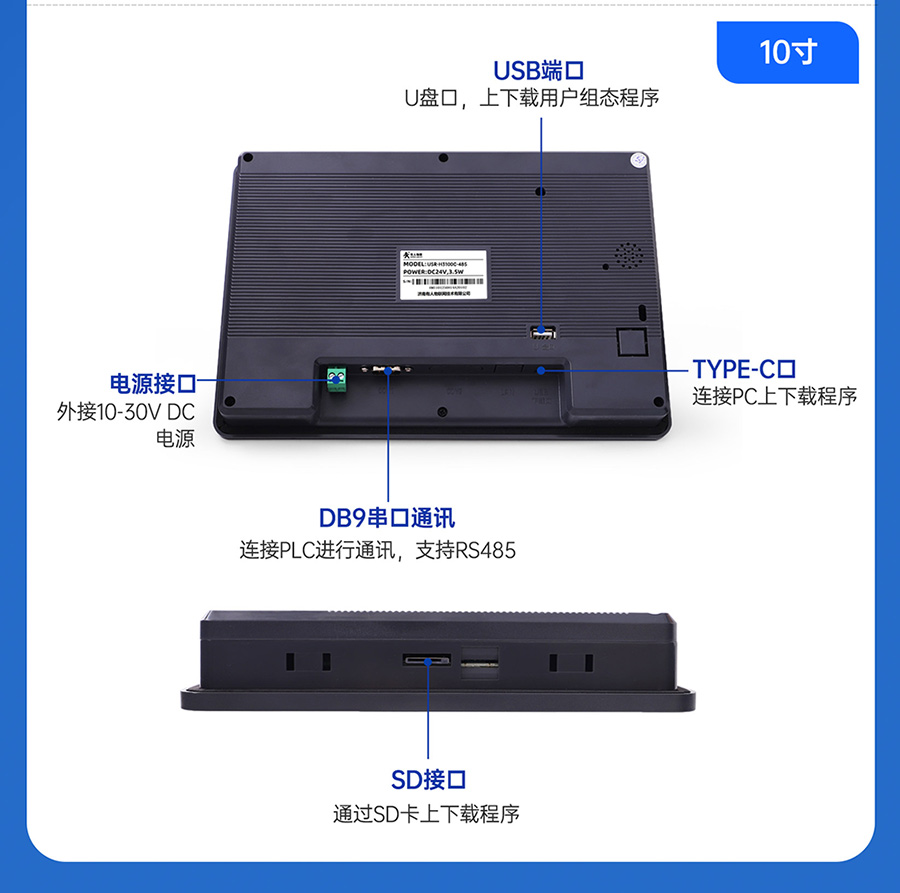

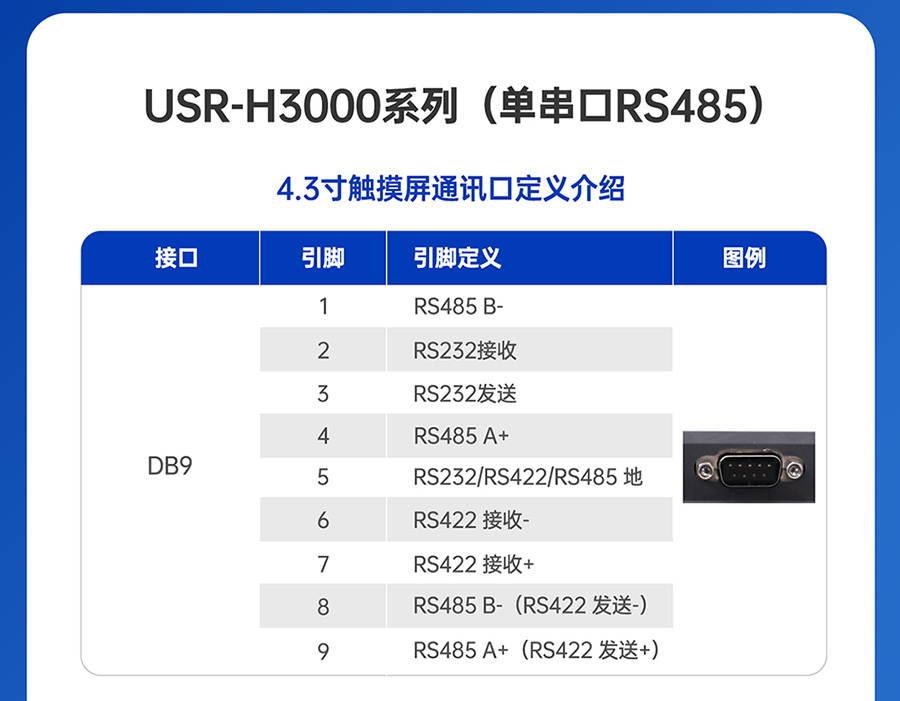

通讯端口	串口1：支持RS485	串口1：支持RS485	串口1：支持RS485
蜂鸣器	有	有	有
程序下载方式	USB，SD卡下载	USB，SD卡下载	USB，SD卡 ,U盘下载
上位机编程软件	USRHMITools	USRHMITools	USRHMITools
电气规格
额定功率	＜2W	3.6W	3.5W
供电电源	DC 10-30V	DC 10-30V	DC 10-30V
电源保护	具备+/-3KV雷击浪涌保护能力	具备+/-3KV雷击浪涌保护能力	具备+/-3KV雷击浪涌保护能力
允许失电	<5ms	<5ms	<5ms
	结构特性	结构特性	结构特性
外壳颜色	黑色	黑色	黑色
外壳材料	ABS+PC塑料	ABS+PC塑料	ABS+PC塑料
外形尺寸	138×86×26(mm)	203×149×30(mm)	267×180×34(mm)

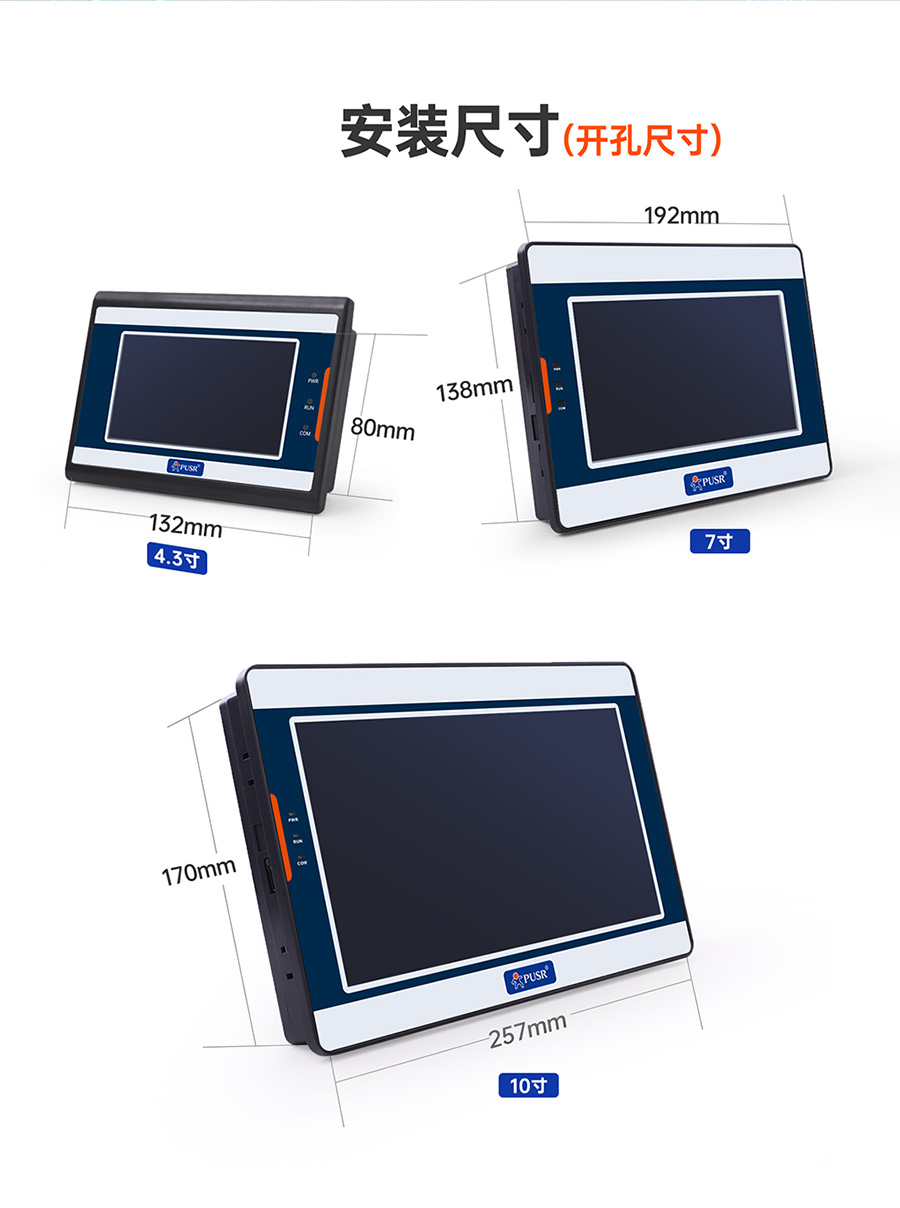

开孔尺寸	132×80(mm)	192×138(mm)	257×170(mm)
重量	168g	400g	745g
环境规格
工作温度	-10℃~50℃	-10℃~50℃	-10℃~50℃
工作湿度	10~90%RH(无冷凝)	10~90%RH(无冷凝)	10~90%RH(无冷凝)
存储温度	-30℃~70℃	-30℃~70℃	-30℃~70℃
存储湿度	10~90%RH(无冷凝)	10~90%RH(无冷凝)	10~90%RH(无冷凝)
抗震性能	10~25Hz(X、Y、Z方向2G/30分钟)	10~25Hz(X、Y、Z方向2G/30分钟)	10~25Hz(X、Y、Z方向2G/30分钟)
冷却方式	自然风冷	自然风冷	自然风冷
前面板防护等级	符合IP65认证(4208-93)	符合IP65认证(4208-93)	符合IP65认证(4208-93)

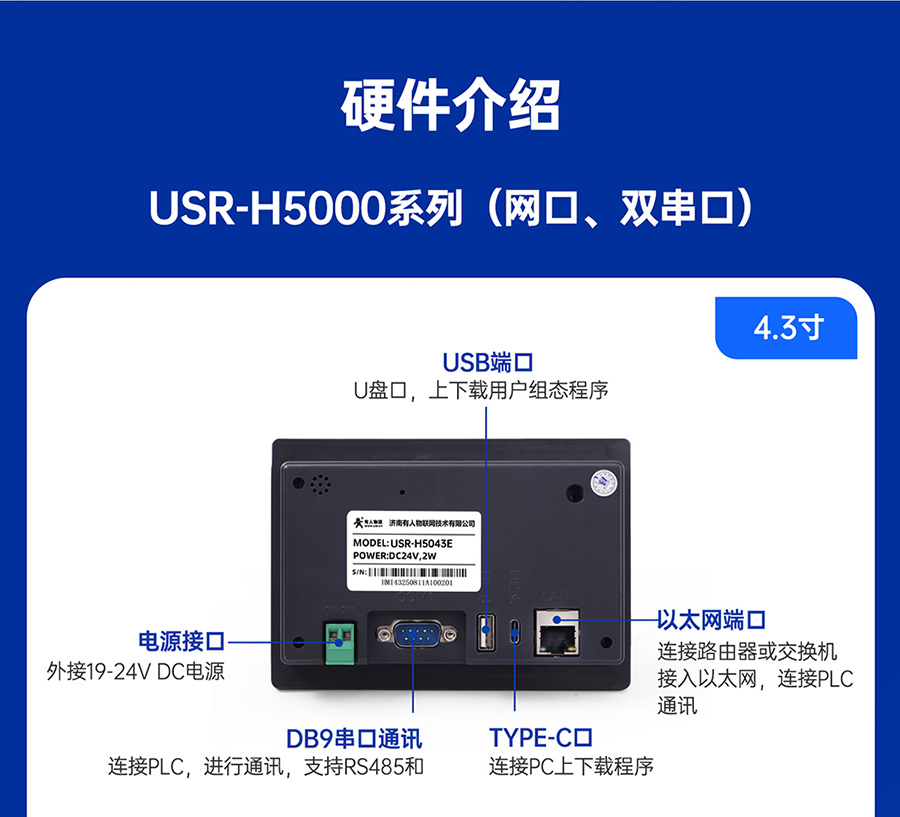

H5000系列参数
型号	USR-H5043E	USR-H5070E	USR-H5100E
性能规格
液晶屏	4.3”TFT	7”TFT	10.1”TFT
分辨率	480x272	800x480	1024x600
显示色彩	1677万色	1677万色	1677万色
显示亮度	300 cd/m2	400cd/m2	250 cd/m2
背光类型	LED （支持背光调节）	LED （支持背光调节）	LED （支持背光调节）
液晶寿命	2万小时	2万小时	2万小时
触摸类型	4线式工业电阻触摸屏（表面硬度4H）	4线式工业电阻触摸屏（表面硬度4H）	4线式工业电阻触摸屏（表面硬度4H）
处理器	64-bit 1GHz主频	64-bit 1GHz主频	64-bit 1GHz主频
存储	128Mbyte SPI Nand Flash+64MB DDR	128Mbyte SPI Nand Flash+64MB DDR	128Mbyte SPI Nor Flash+32MB DDR
以太网	支持	支持	支持

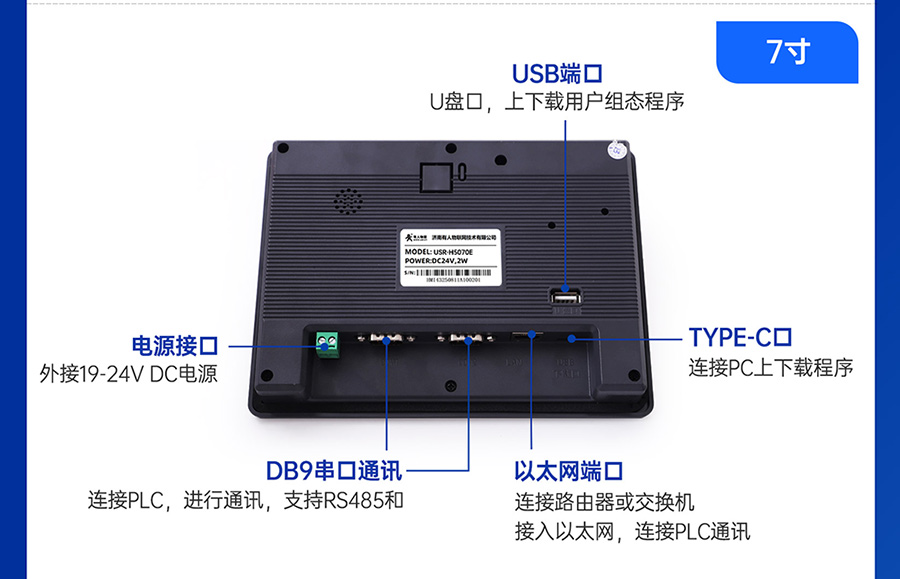

USB端口	1个USB2.0 Device端口(TYPE-C USB升级端口) ，1个USB2.0 HOST端口 (U盘升级端口)	1个USB2.0 Device端口(TYPE-C USB升级端口)， 1个USB2.0 HOST端口 (U盘升级端口)	1个USB2.0 Device端口(TYPE-C USB升级端口)， 1个USB2.0 HOST端口 (U盘升级端口)

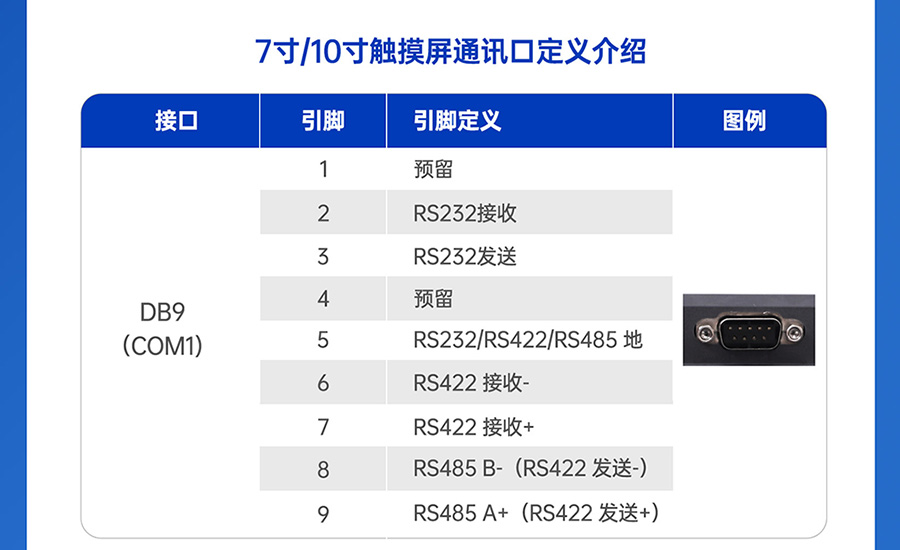

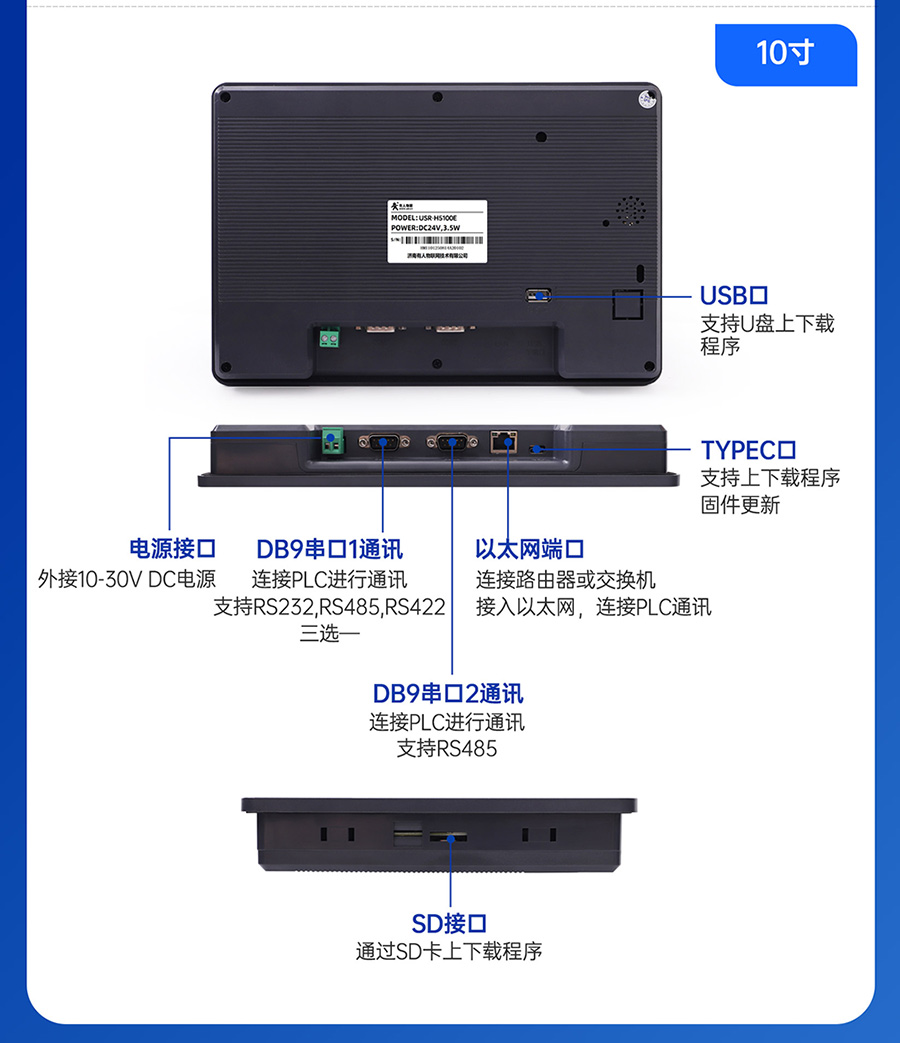

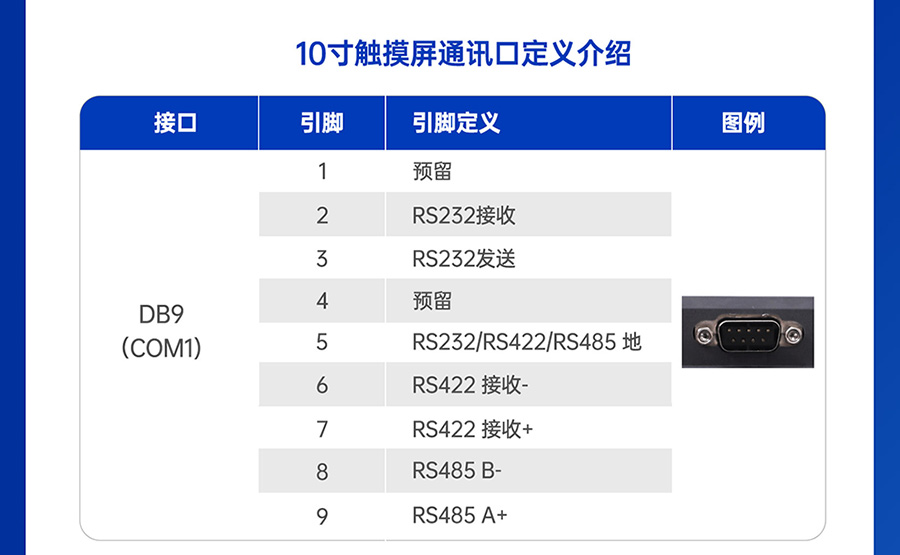

通讯端口	串口1:RS232/RS485/RS422	串口1:RS232/RS485/RS422 串口2:RS485	串口1:RS232/RS485/RS422 串口2:RS485
蜂鸣器	有	有	有
程序下载方式	USB/SD卡/U盘下载	USB/SD卡/U盘下载	USB/SD卡/U盘下载
上位机编程软件	USRHMIToolsPro	USRHMIToolsPro	USRHMIToolsPro
电气规格
额定功率	2W	3.5W	3.5W
供电电源	DC 19-30V	DC 19-30V	DC 19-30V
电源保护	具备+/-3KV雷击浪涌保护能力	具备+/-3KV雷击浪涌保护能力	具备+/-3KV雷击浪涌保护能力
允许失电	<5ms	<5ms	<5ms
	结构特性	结构特性	结构特性
外壳颜色	黑色	黑色	黑色
外壳材料	ABS+PC塑料	ABS+PC塑料	ABS+PC塑料
外形尺寸	140×98×29(mm)	203×149×34(mm)	267×180×34(mm)
开孔尺寸	132×80(mm)	192×138(mm)	257×170(mm)
重量	207g	492g	775.5g
环境规格
工作温度	-10℃~50℃	-10℃~50℃	-10℃~50℃
工作湿度	10~90%RH(无冷凝)	10~90%RH(无冷凝)	10~90%RH(无冷凝)
存储温度	-30℃~70℃	-30℃~70℃	-30℃~70℃
存储湿度	10~90%RH(无冷凝)	10~90%RH(无冷凝)	10~90%RH(无冷凝)
抗震性能	10~25Hz(X、Y、Z方向2G/30分钟)	10~25Hz(X、Y、Z方向2G/30分钟)	10~25Hz(X、Y、Z方向2G/30分钟)
冷却方式	自然风冷	自然风冷	自然风冷
前面板防护等级	符合IP65认证(4208-93)	符合IP65认证(4208-93)	符合IP65认证(4208-93)
