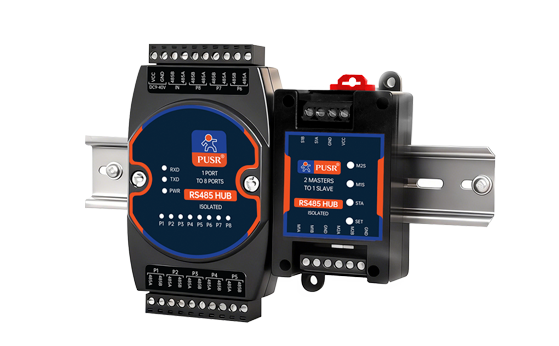

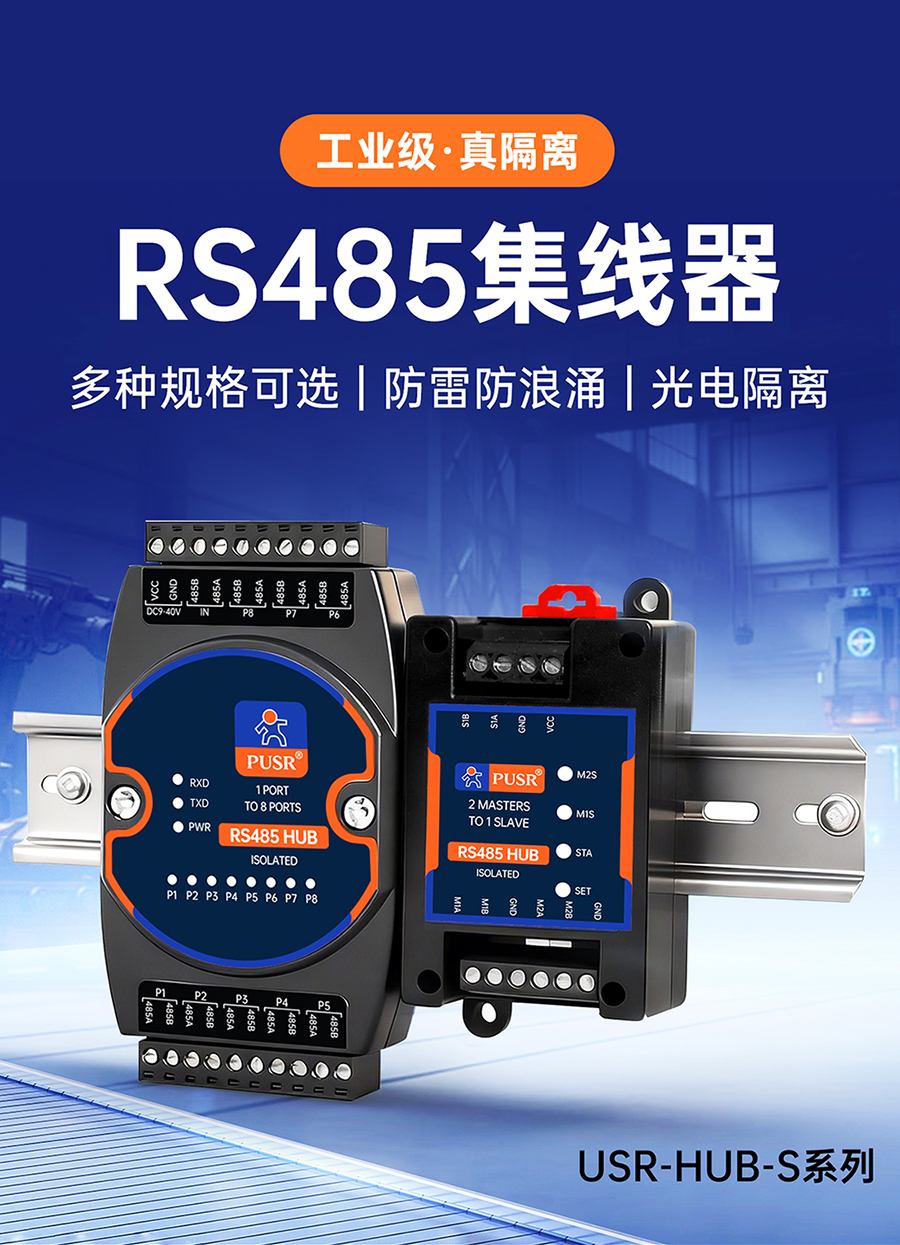

RS485集线器技术参数表

串口

接口特性

兼容RS232、RS485 TIA/EIA标准

支持节点

每路RS485支持128个节点

组网方式

RS485星型总线结构

工作方式

异步半双工（双向通讯）

传输速率

300bps-115.2Kbps（波特率自适应，不受通信协议限制）

传输距离

0-3公里(115200bps-300bps )

电气接口

工业接线端子

传输介质

双绞线或屏蔽线

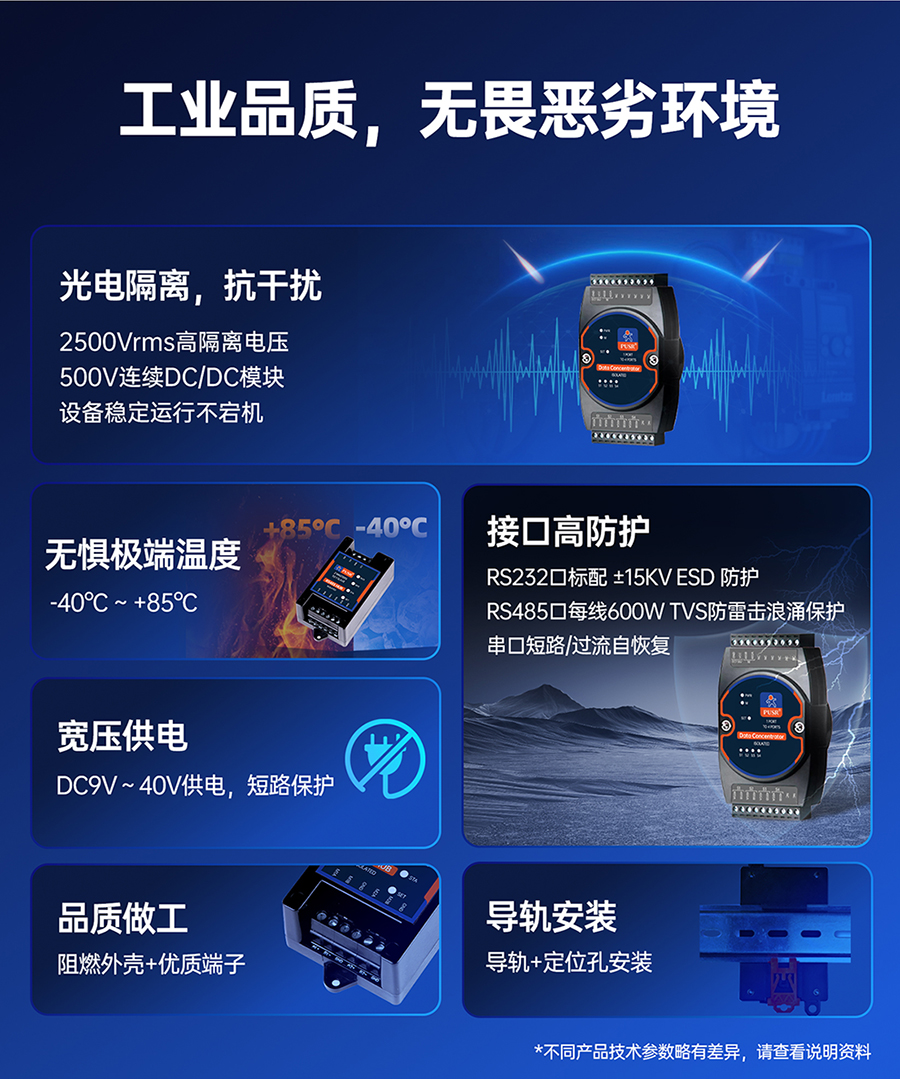

防护

隔离程度

隔离电压2500Vrms、500V 连续DC/DC模块、主从隔离

保护等级

RS232口标配 ±15KV ESD 防护

RS485口每线600W TVS防雷击浪涌保护

具备PPTC短路自恢复保护

安装

安装方式

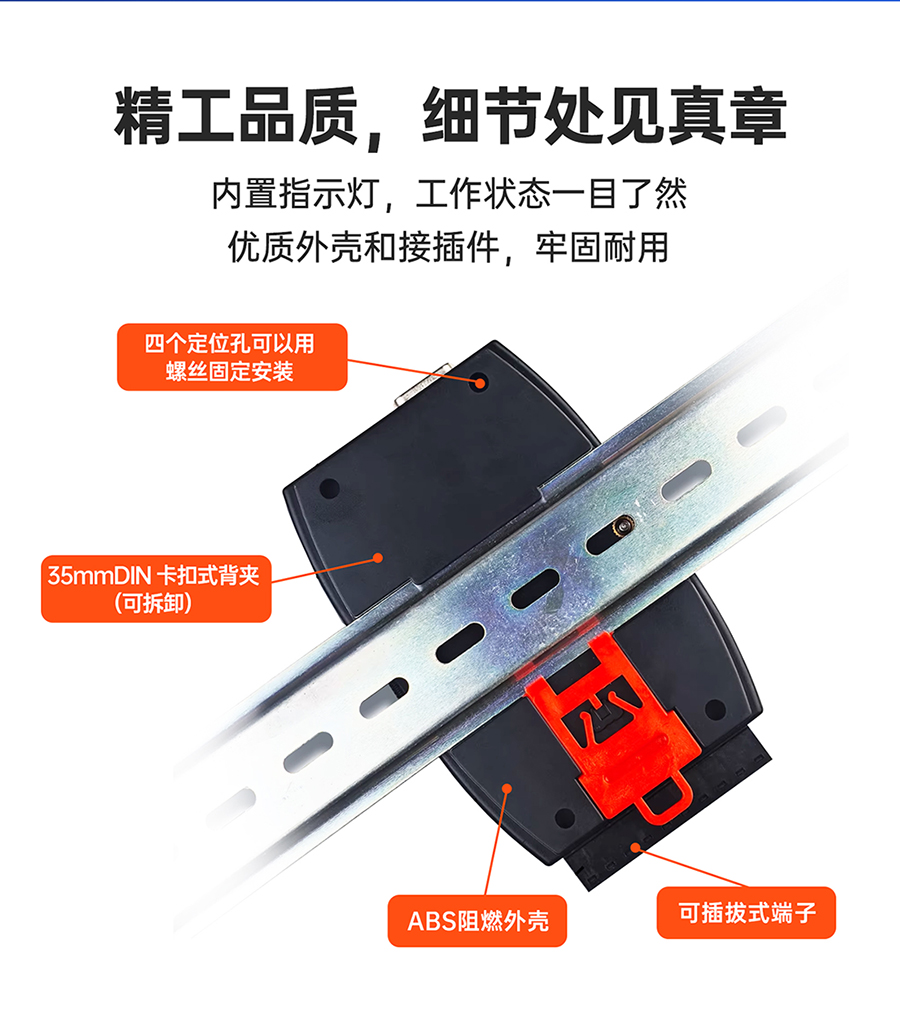

具备标准35mm导轨安装、定位孔+螺丝固定安装

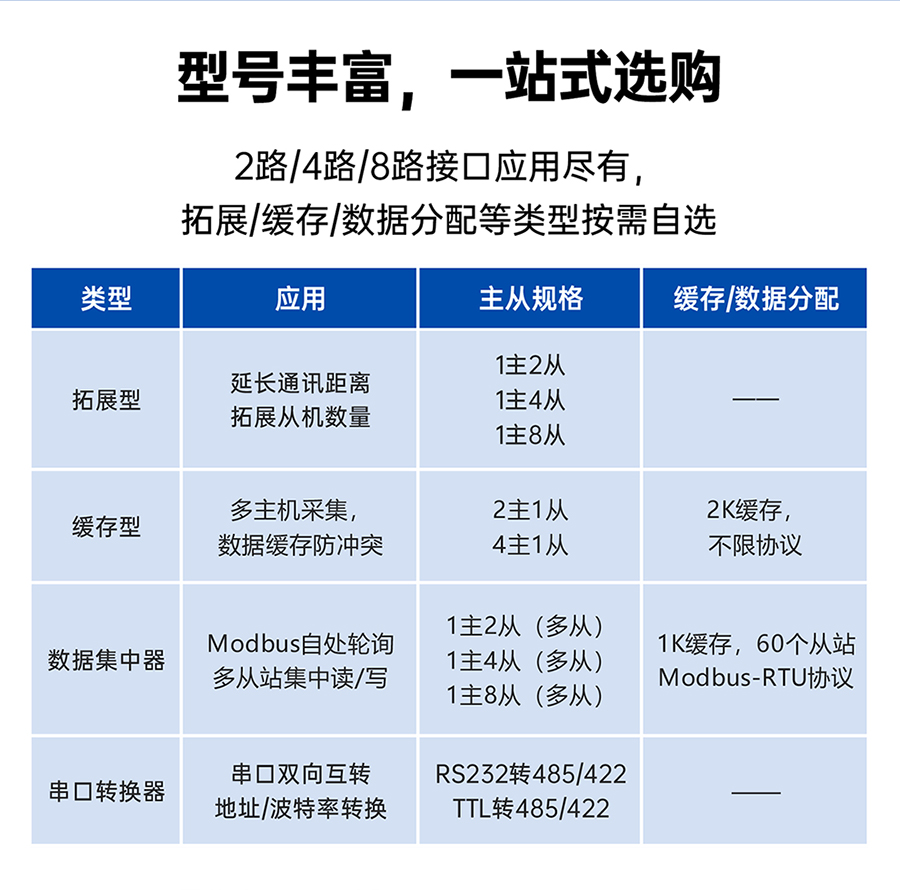

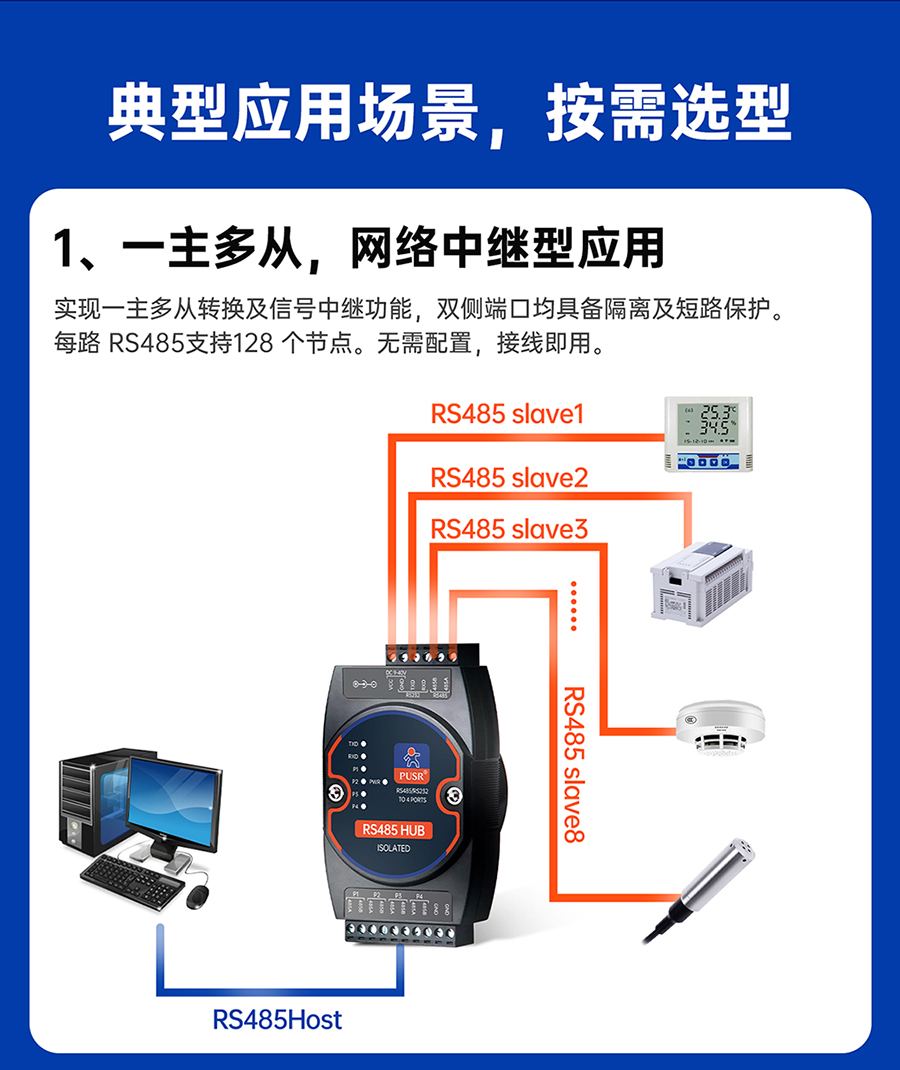

中继拓展型

作用

延长通讯距离，拓展从机数量

电压

DC 9-40V 500mA （推荐12V 1A以上）

工作温度

-20℃ ～+ 75℃ （1主2从)

-40℃～ +85℃ （1主4从、1主8从)

工作湿度

5%~95%（无凝露）

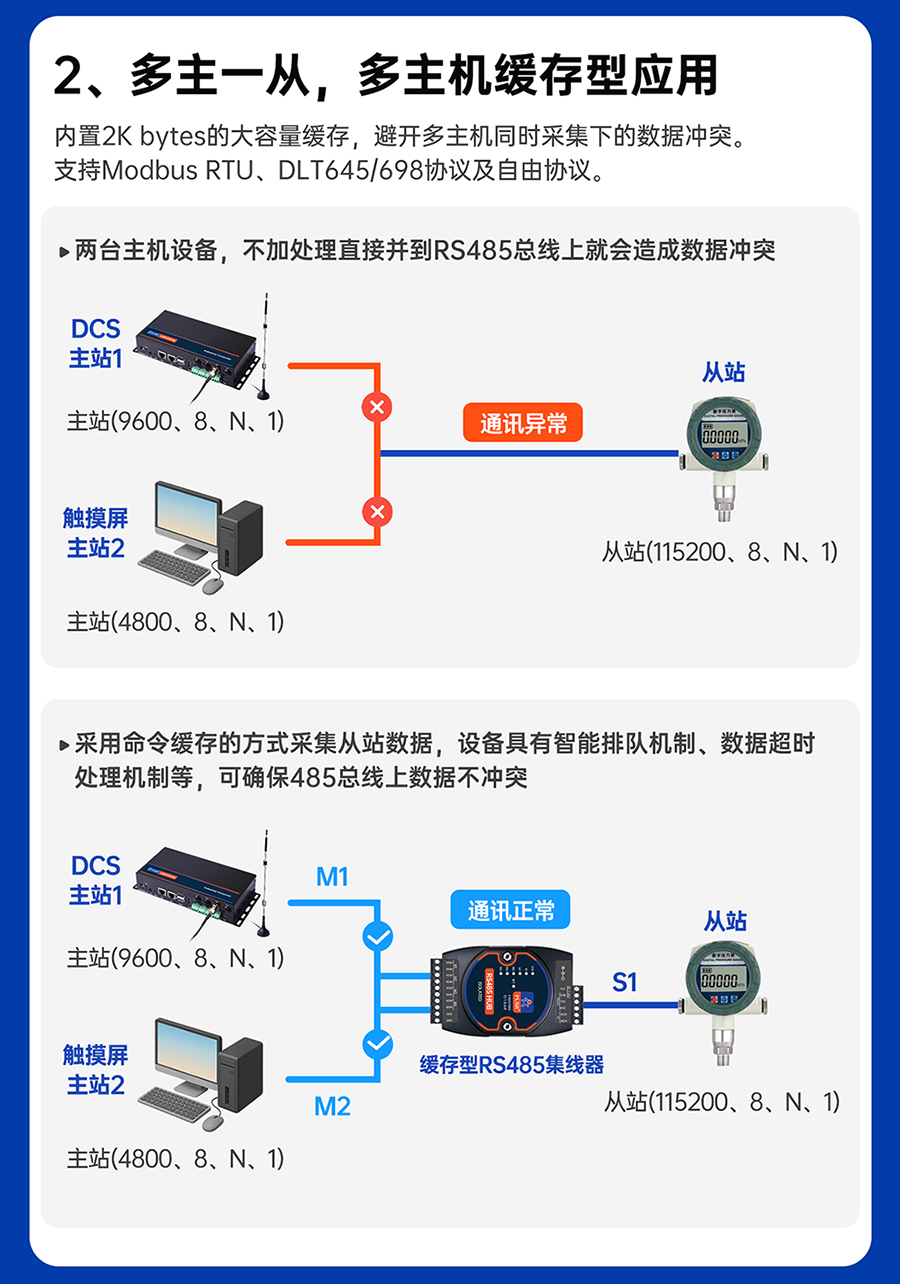

数据缓存型

作用

多主机采集，数据2K大容量缓存防冲突

不限制通信协议，支持Modbus RTU、DLT645/698协议及自由协议

电压

DC 7-40V 500mA （推荐12V 1A以上）

工作温度

-20℃ ～+ 75℃ （2主1从、4主1从）

工作湿度

5%~95%（无凝露）
