产品名称
|

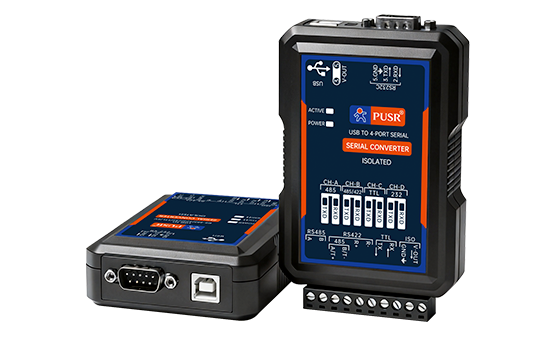

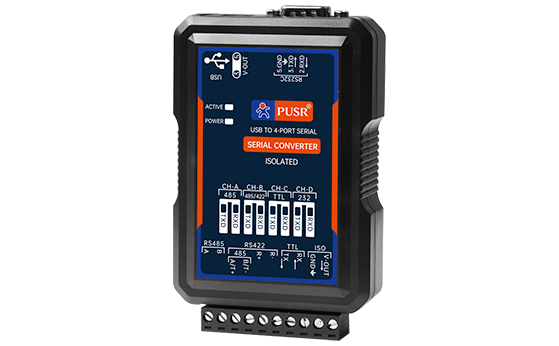

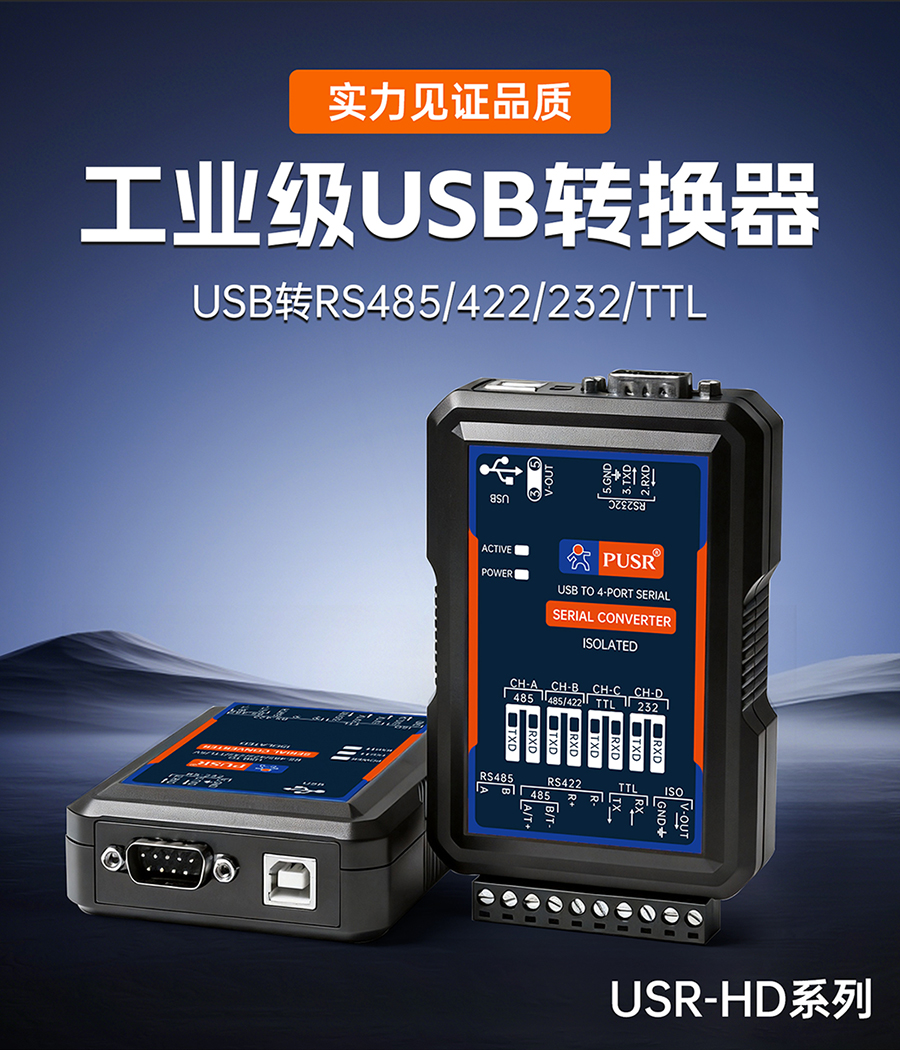

工业级防雷防浪涌光电隔离型USB转RS-485/422/232/TTL/5V多功能串口转换器
|
|
产品型号
|
USR-HD105-BK
|
/
|
|
USR-HD105-BM
|
USR-HD105-CM
|
|
USR-HD105-BH
|
USR-HD105-CH
|
|

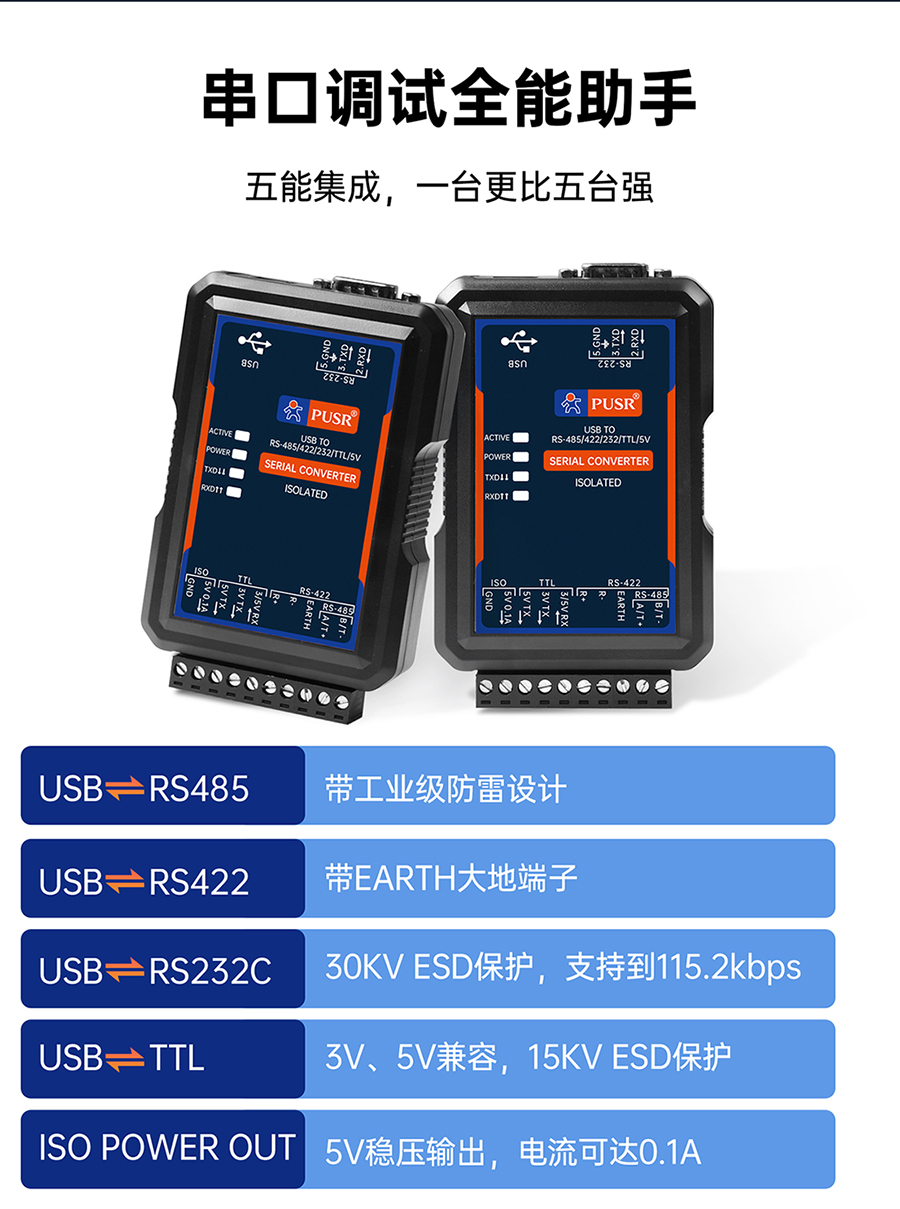

产品功能
|
USB转RS-485/422/232/TTL/5V
（电脑显示一个com口）
|

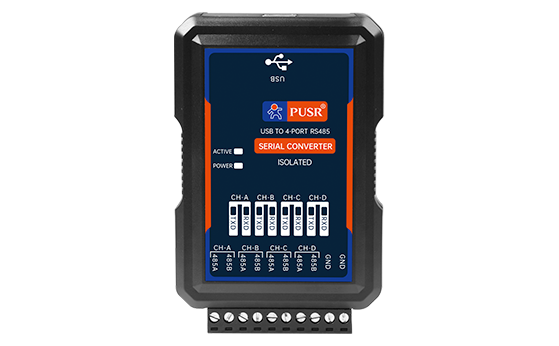

USB转RS-485/422/232/TTL/5V/3V
（电脑显示四个com口）
|
|
接口特性
|
兼容RS-485 TIA/TIE标准
|
|

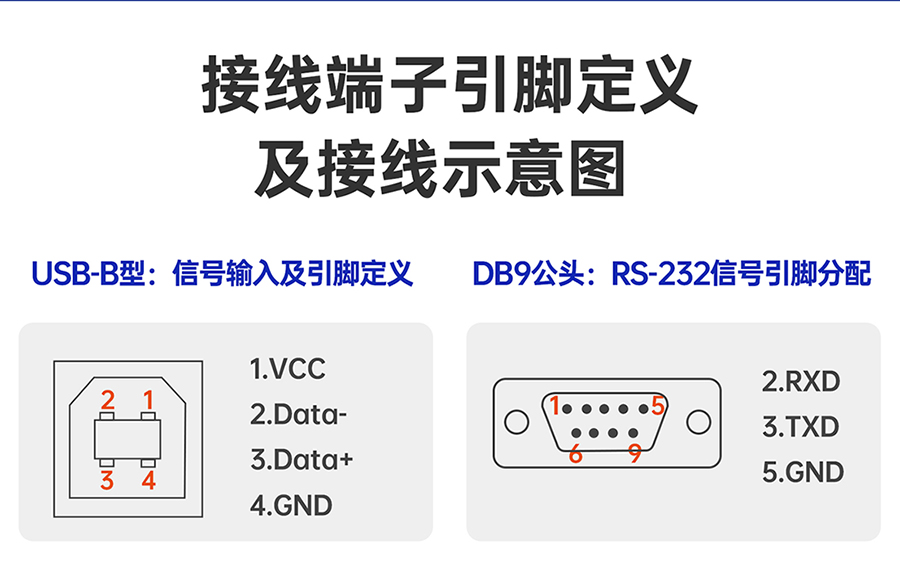

电气接口
|
USB口为USB-B插口（方口）
|
|

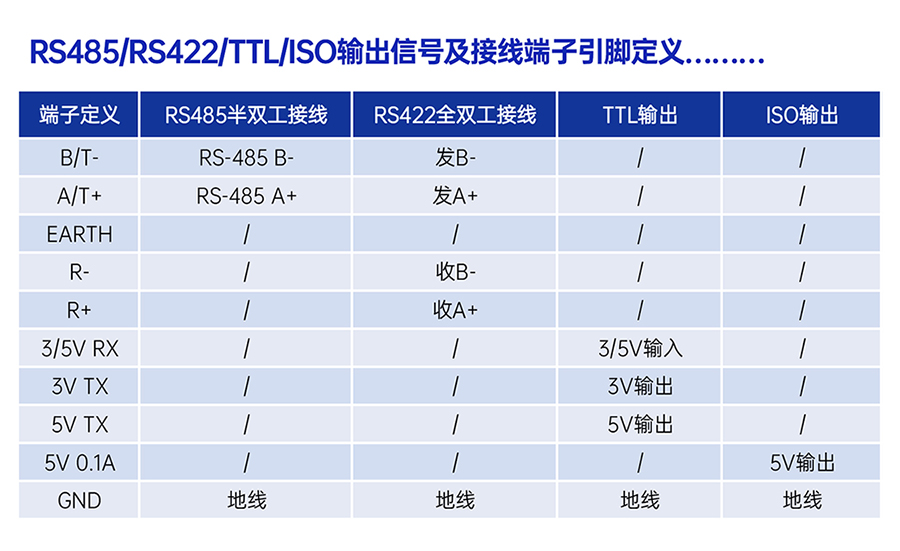

RS-485/RS-422/TTL/5V接口为5.08mm接线端子
|
|
RS-232为DB9公头带螺母（2、3、5有效）
|
|
信号输入
|
USB2.0，兼容USB1.0/USB3.0
|
|
信号输出
|
标准串口
|
|
使用方式
|
USB插主机（MASTER),安装好对应驱动程序
|
|
支持节点
|
RS-485支持256个节点
|
|
技术方案
|
USR-HD105-BK---【国产CH340B芯片】
|
/
|
|
USR-HD105-BM---【国产CH343G芯片】
|
USR-HD105-CM---【国产CH344QL芯片】
|
|
USR-HD105-BH---【国产CH9111L芯片】
|
USR-HD105-CH---【国产CH9114L芯片】
|
|

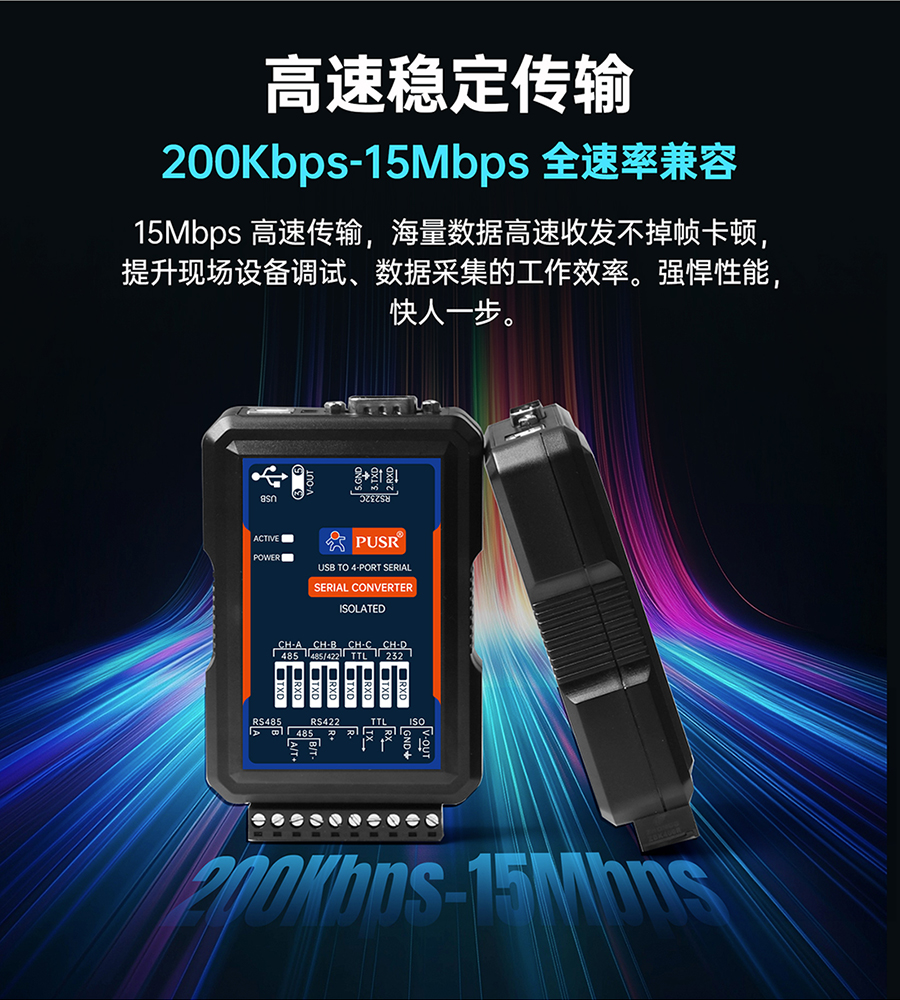

产品速率
|
USR-HD105-BK---光耦隔离200kbps
|
/
|
|
USR-HD105-BM---磁耦隔离6Mbps
|
USR-HD105-CM---数字隔离6Mbps
|
|
USR-HD105-BH---磁耦隔离15Mbps
|
USR-HD105-CH---数字隔离15Mbps
|
|

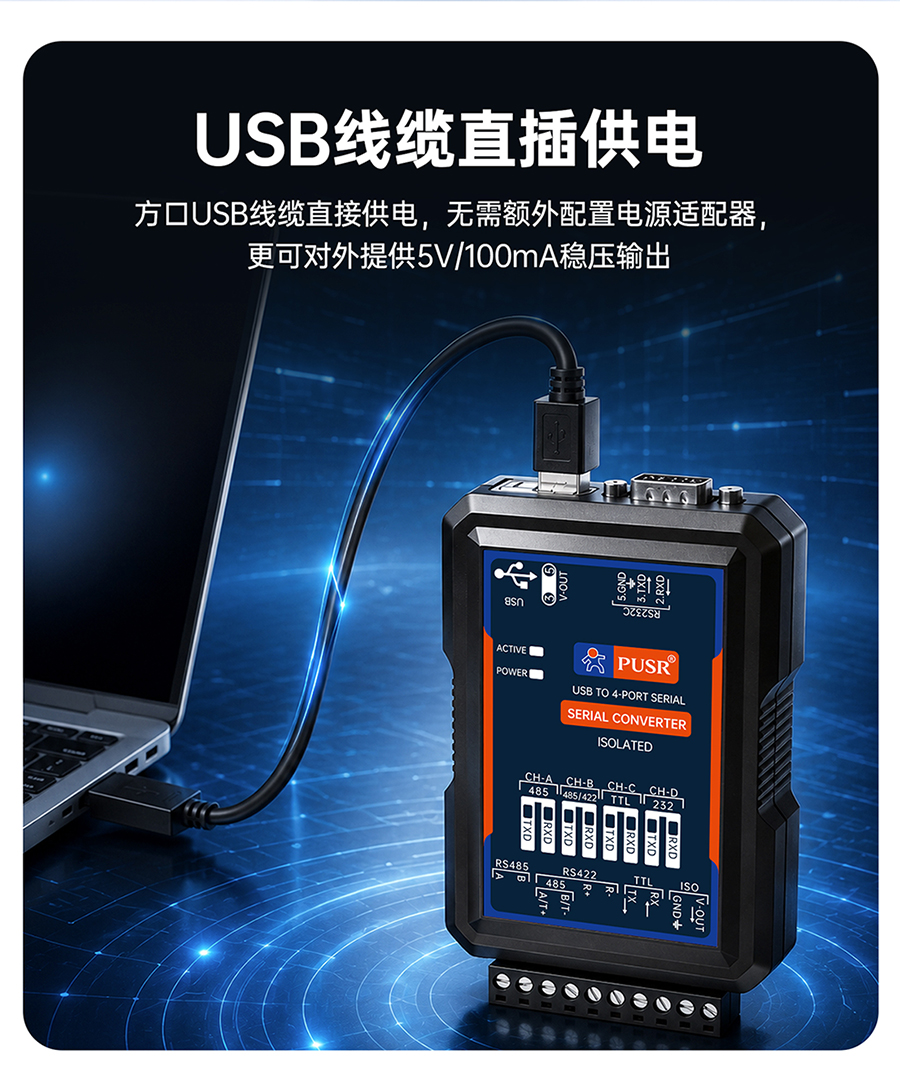

供电方式
|
USB取电无需外接电源
|
|

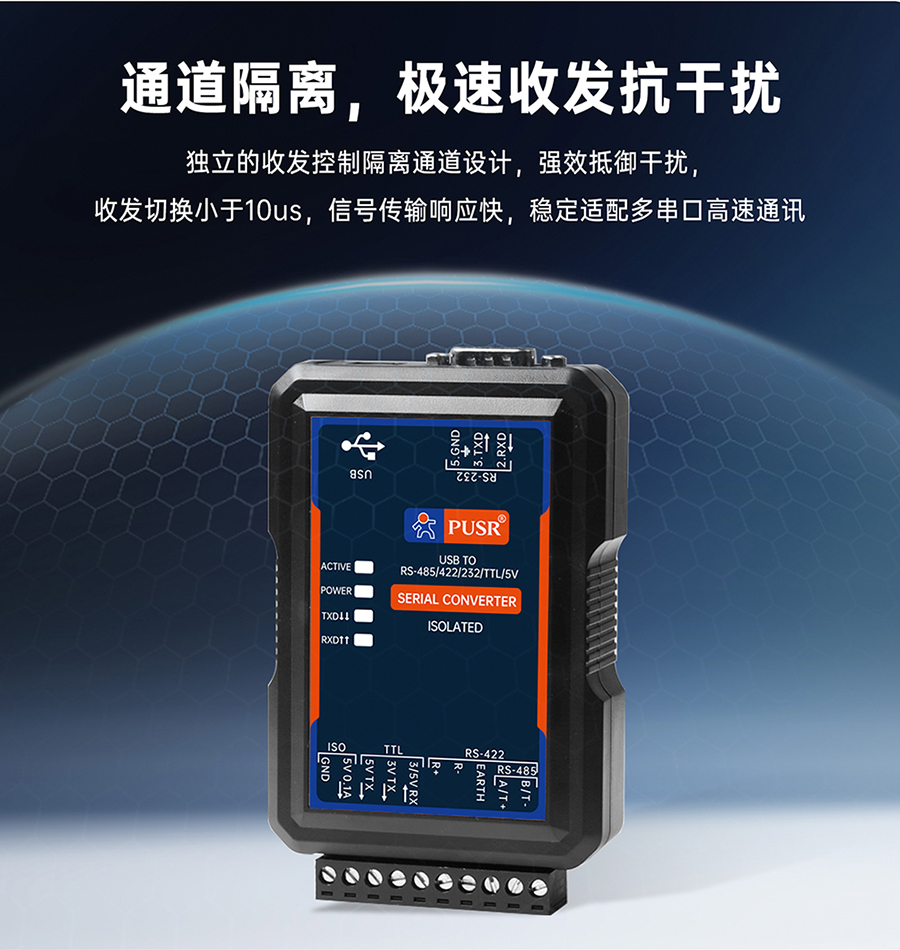

隔离方式
|
电源DCDC隔离，信号光耦隔离/磁耦隔离/数字隔离
|
|
隔离电源
|
2W
|
|
隔离程度
|
USB端1500V ESD防护
|
|

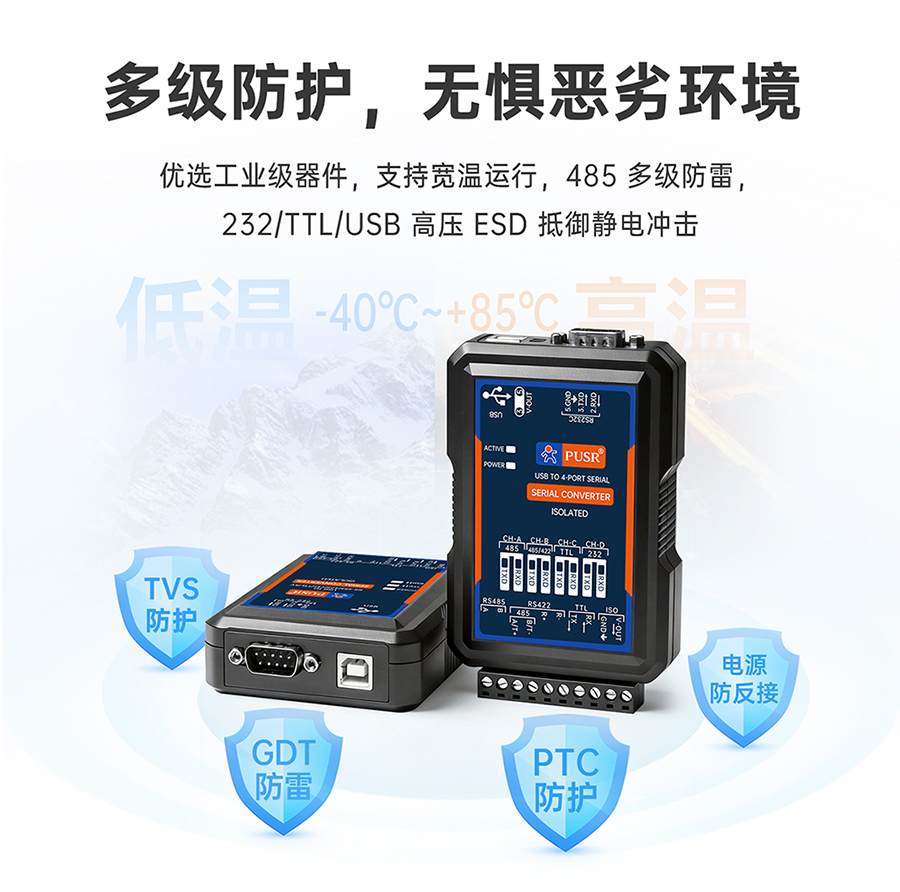

保护等级
|
串口接口±15kV ESD防护
|
|
适用通信
|
标准串口通信软件，即插即用
|
|
传输速率
|
485/422/TTL最高可达200kbps、、6Mbps、15Mbps（不同规格的最高值）,
232可达1.5kbps
|
|
使用环境
|
-40℃~85℃
|
|

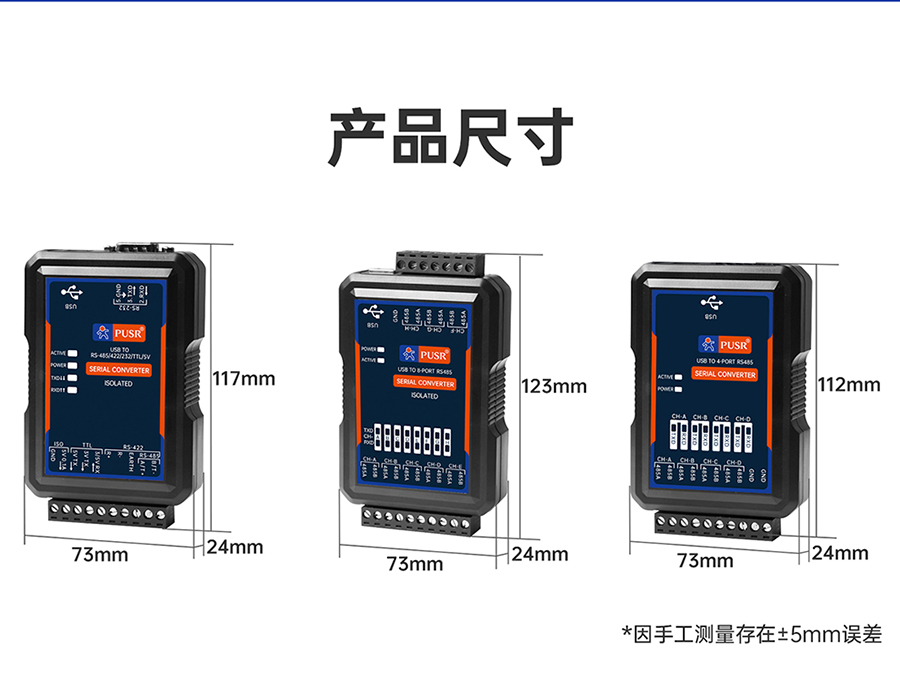

外观尺寸
|
117*73*24（单位mm，手工测量允许有误差）
|
