项目分类
|
规格参数
|
|
电源规格
|
供电范围
|
DC 12～48V，内置电源反接保护
|
|
核心硬件
|
主控CPU
|
工业级RK3506J，三核 Cortex-A7@1.2GHz + Cortex-A0
|
|
系统
|
Linux 操作系统，搭载 WukongEdge 边缘引擎
|
|
存储
|
512MB DDR3 +8GB eMMC，支持最大32GB Micro SD 卡扩展
|
|
以太网接口
|
网口个数
|
2 路 RJ45 网口（1×WAN/LAN 可切换 + 1×LAN，支持交换机功能
|
|
网口规格
|
10/100Mbps 自适应，符合 IEEE 802.3 标准
内置1.5KV 网络隔离变压器保护
|
|

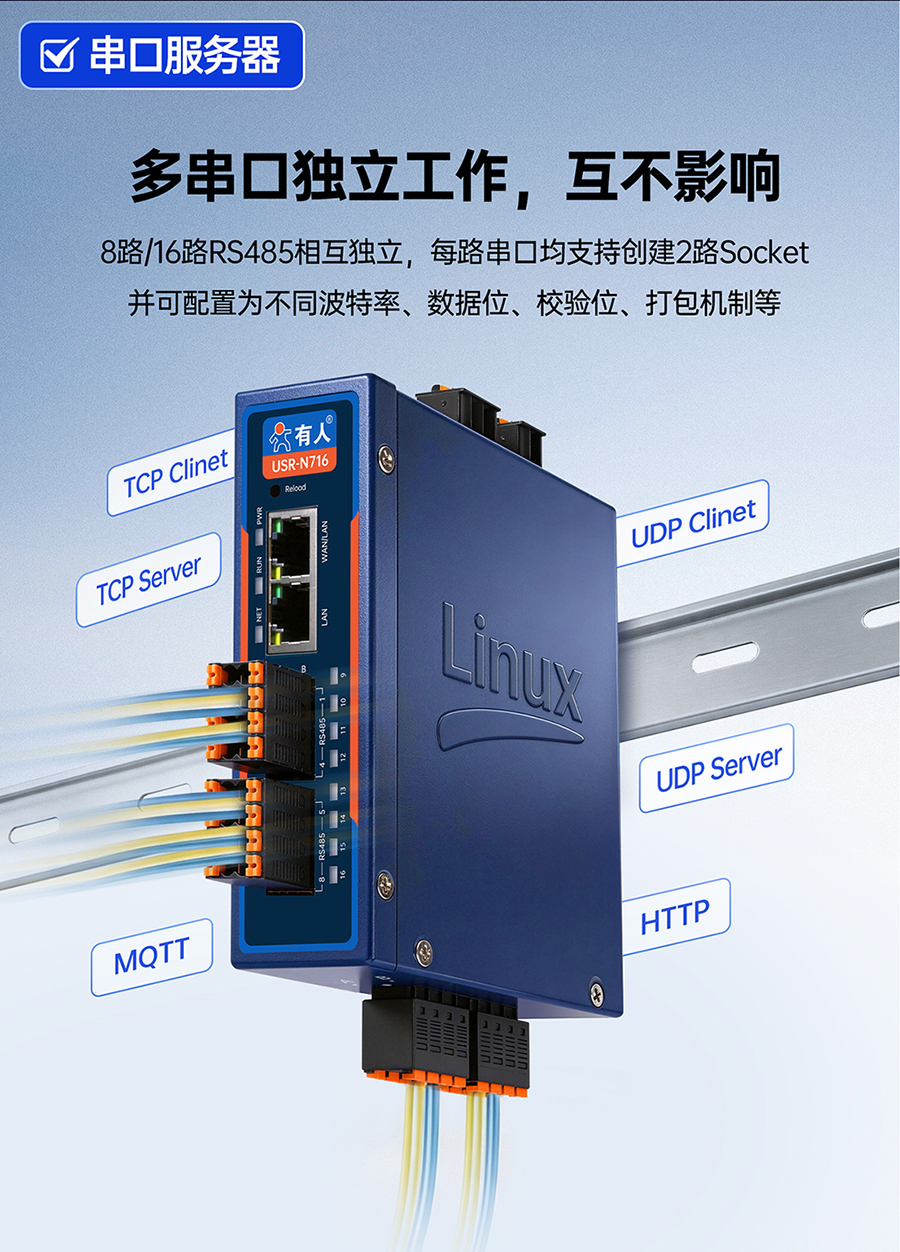

串口规格
|
接口数量
|

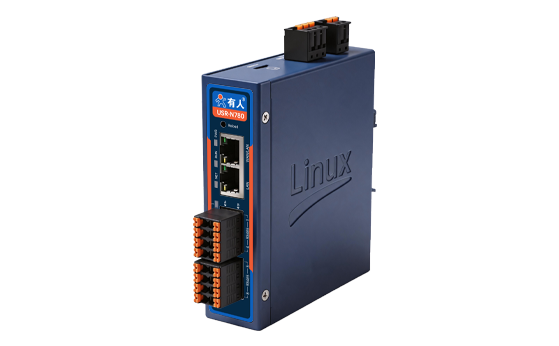

N780：8 路 RS485 工业弹簧按压端子

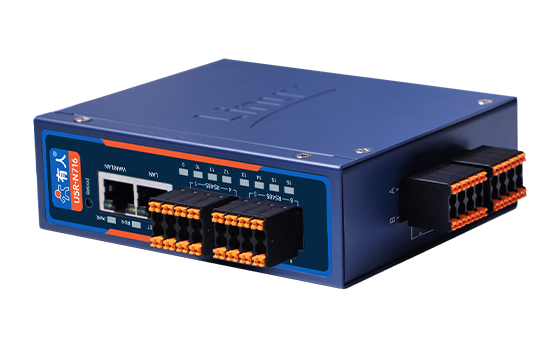

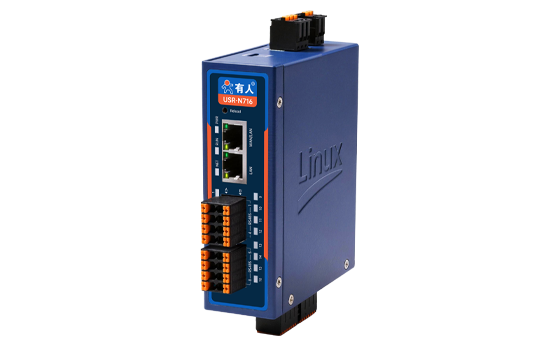

N716：16路 RS485 工业弹簧按压端子
|
|
隔离设计
|

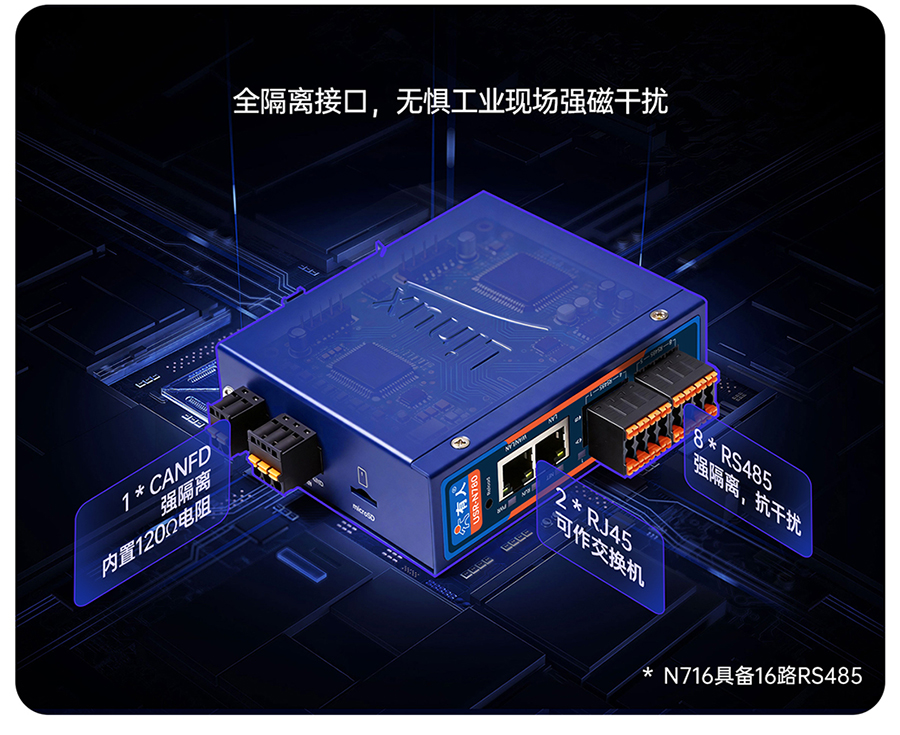

全隔离设计，每4路RS485独立隔离
|
|
波特率
|
1200～230400bps，可自定义
|
|
串口数据
|
数据位7、8；停止位1、2；校验方式NONE、ODD、EVEN
|
|
CAN口规格
|
CAN接口
|
1 路 CANFD（兼容 CAN2.0）
工业弹簧按压端子，带电气隔离
|
|
物理特性
|
外壳
|

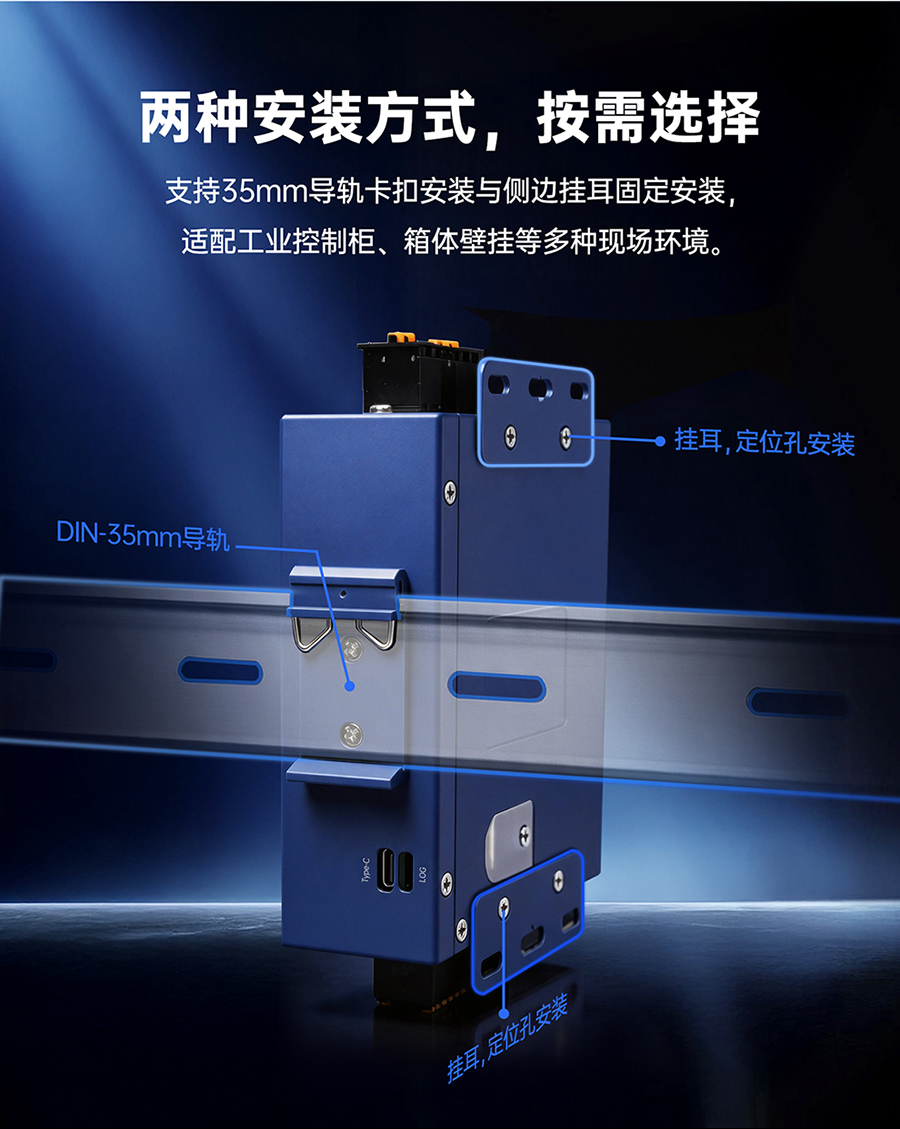

钣金外壳，防尘等级IP30，导轨式安装、定位孔挂耳安装
|
|

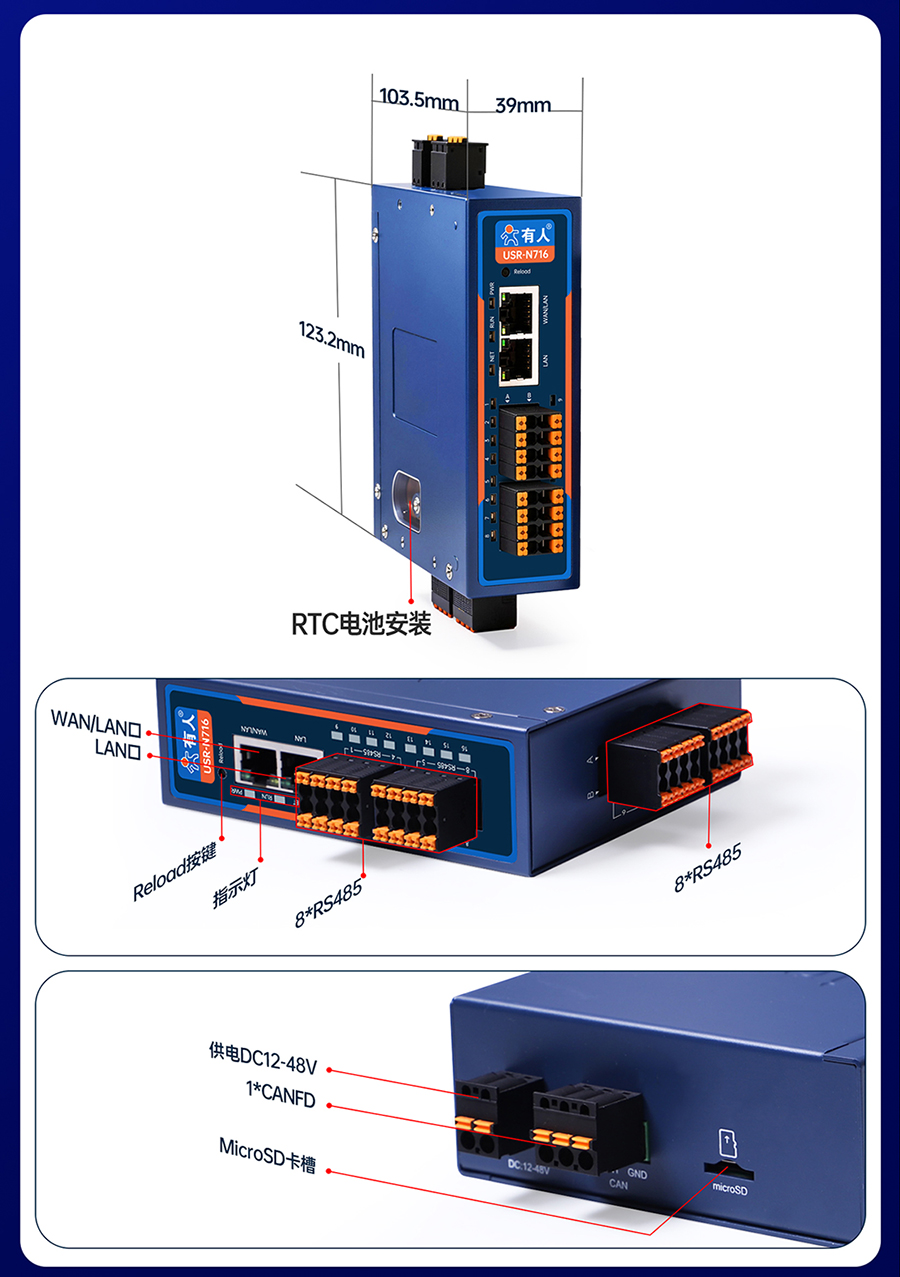

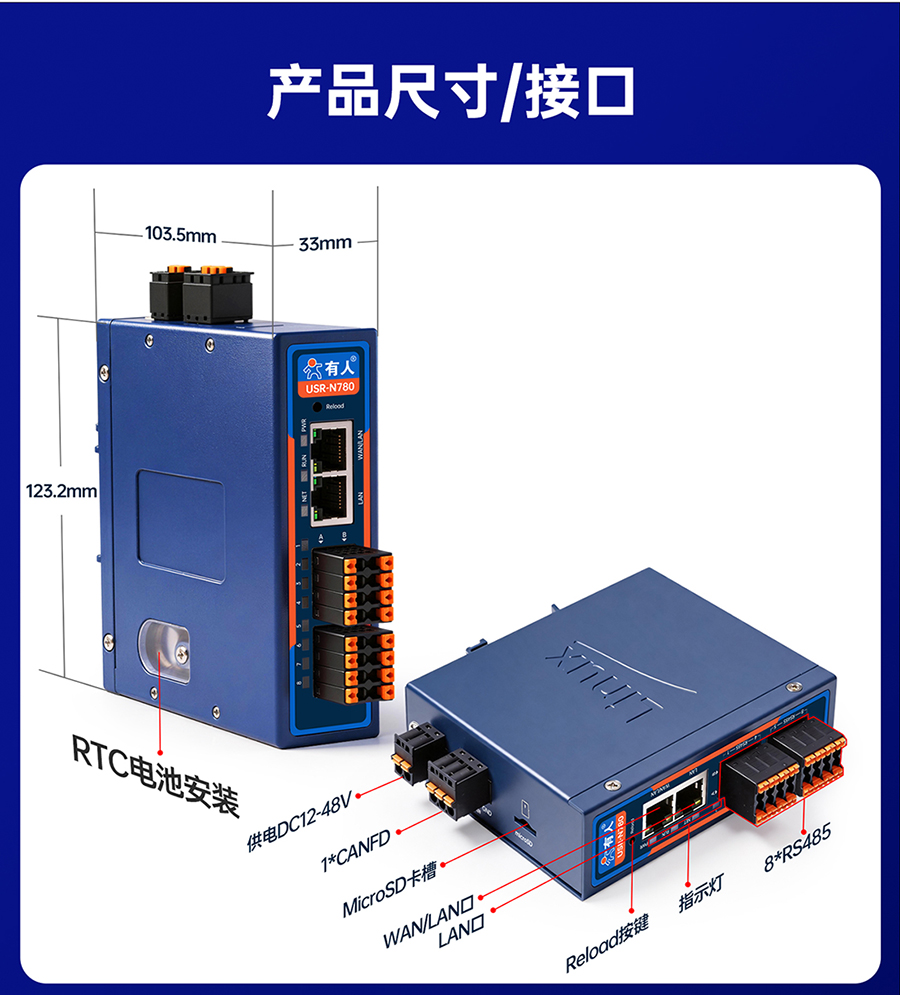

尺寸
|
N780:133.1*33.0*128.8mm（含端子/导轨）
N716:149.4*39.0*128.8mm（含端子/导轨)
|
|
EMC等级
|
国标3B级
|
|

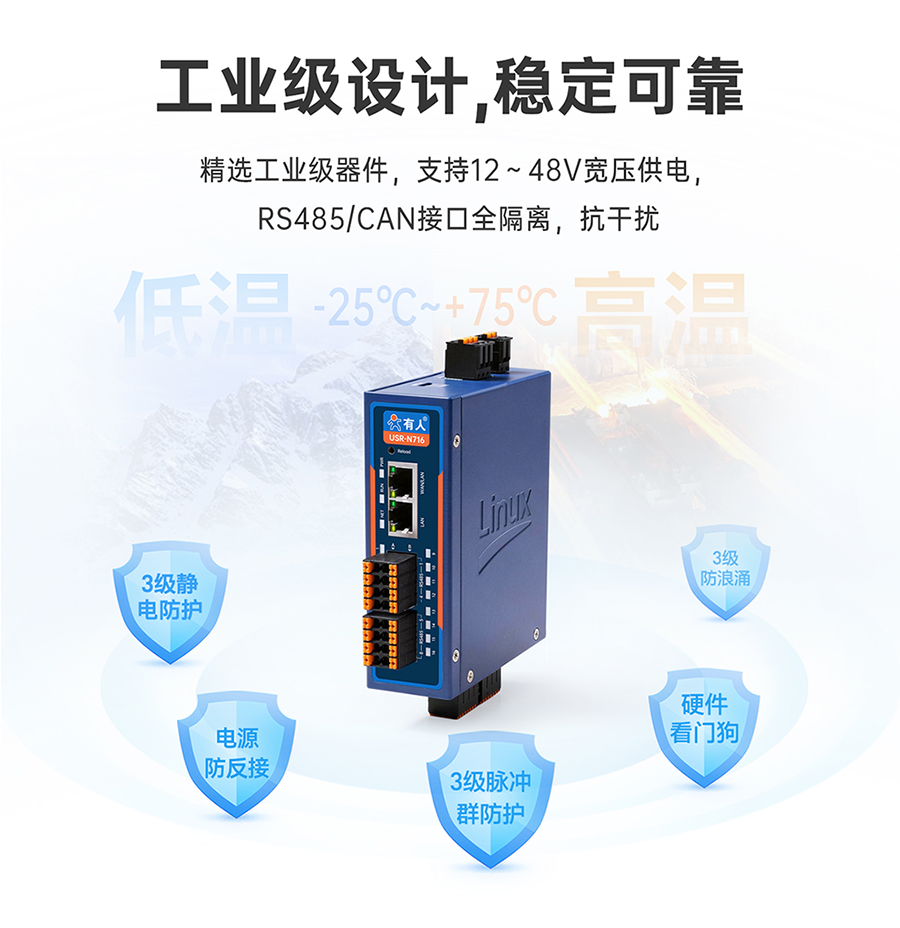

工作温度
|
-25℃ ～ 75℃
|
|
工作湿度
|
5%～95% RH（无凝露）
|
|
其他接口
|
指示灯
|
具备电源PWR、运行状态RUN、联网状态NET、串口状态COMn指示
|
|
RTC 时钟
|
支持RTC时钟、带着Reload按键、内置看门狗
|
|
SD卡槽
|
支持Micro SD卡扩大存储空间
|
|
软件功能
|
网络管理
|
①网口WAN/LAN可切换，内置DHCP
②上报通道：有人云/MQTT/TCP/UDP/HTTP，支持 TLS加密
③上报规则：周期/变化/定时多条件触发
④自定义 JSON 上报模板，灵活适配第三方平台
⑤断网本地缓存，网络恢复自动续传，支持 TF 卡扩展存储
|
|

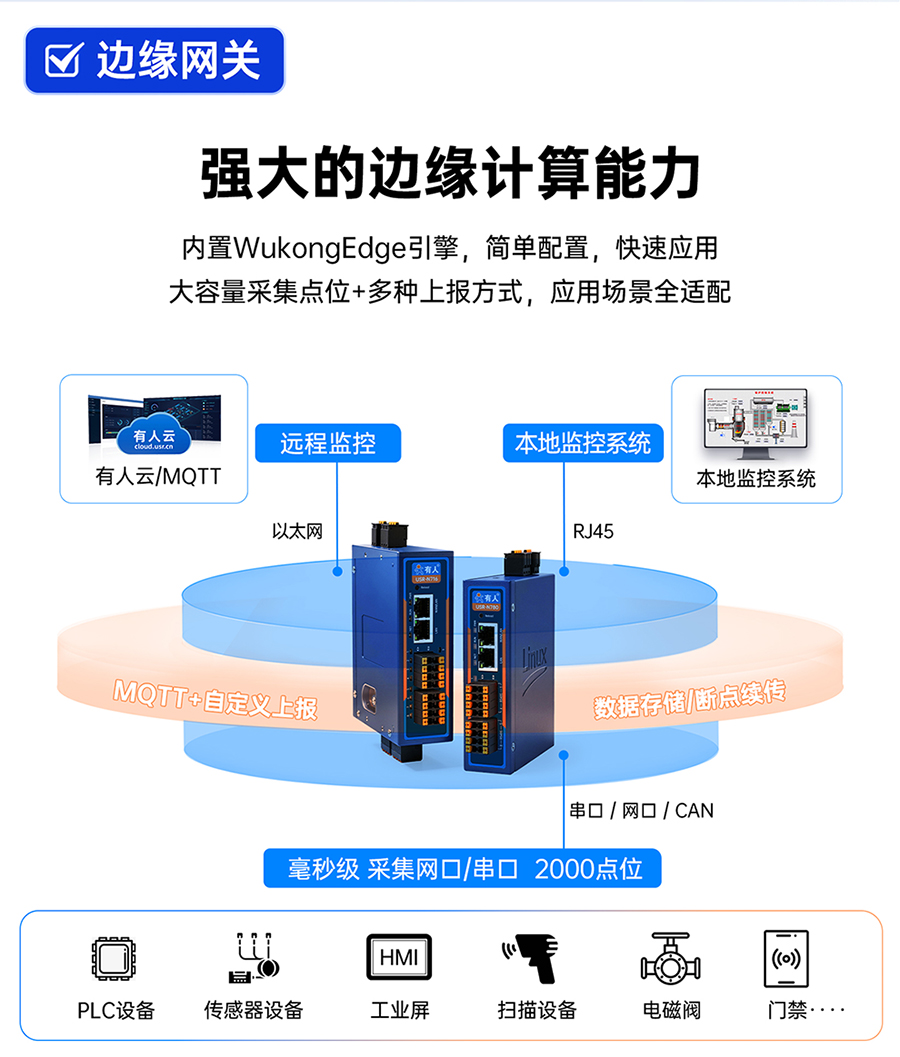

边缘计算
|
①多路RS485独立配置，全波特率自适应
②支持从机/点位批量导入导出
③单点/多点数据公式计算，支持四则运算
④最大支持2000+点位毫秒级轮询
|
|

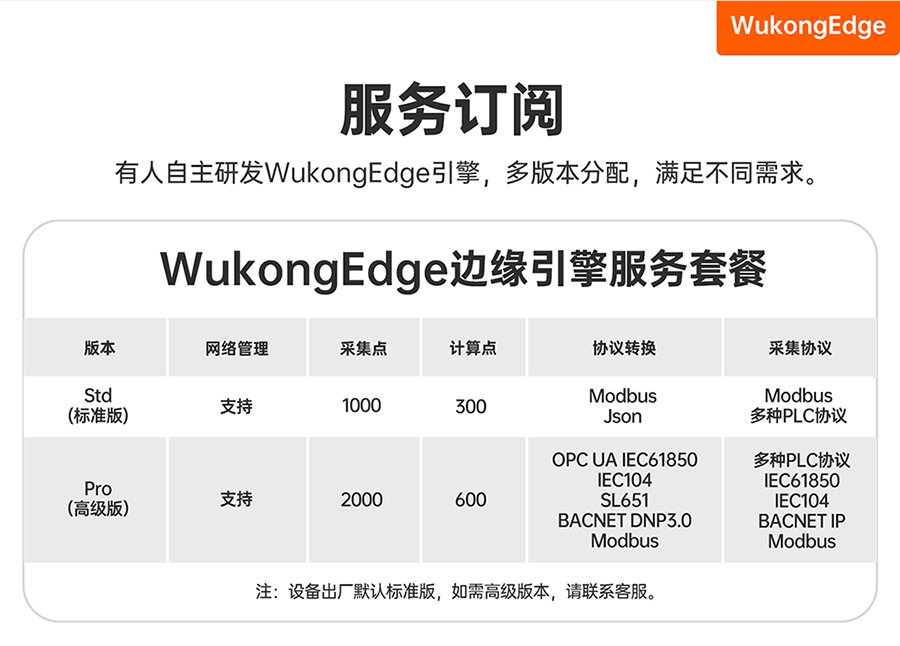

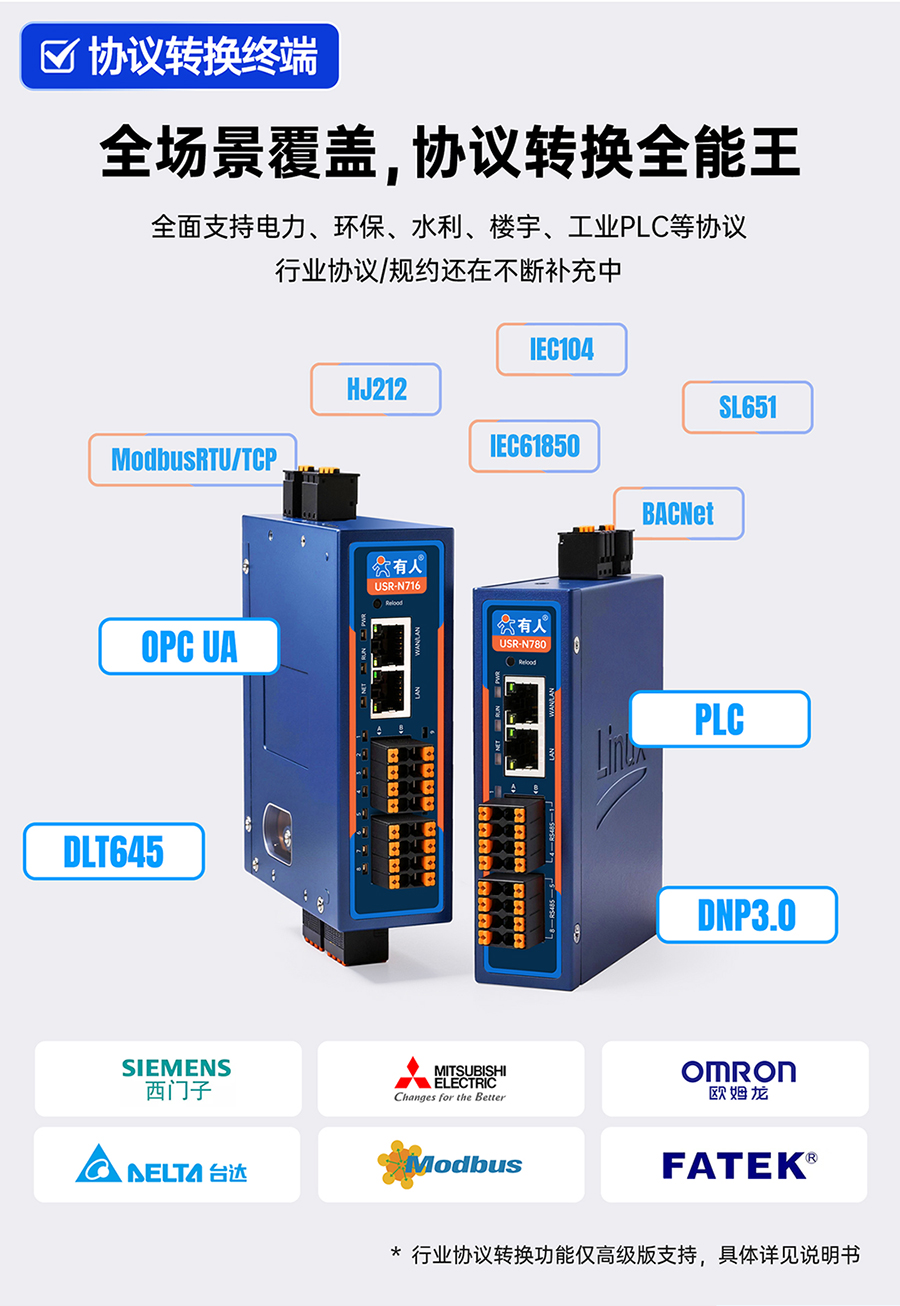

协议采集/转换
|
①南向采集：Modbus RTU/TCP、Modbus RTU/TCP、三菱 FX / 永宏FATEK /西门子/欧姆龙/台达全品牌 PLC 协议
②行业协议：IEC104/IEC61850/DNP3.0/DL645（电力）、HJ212(环保）、SL651（水利）、BACnet（楼宇）
③北向输出：Modbus TCP、OPC UA、自定义 JSON 格式
④多协议并行运行，独立线程互不干扰
|
|
设备运维安全
|

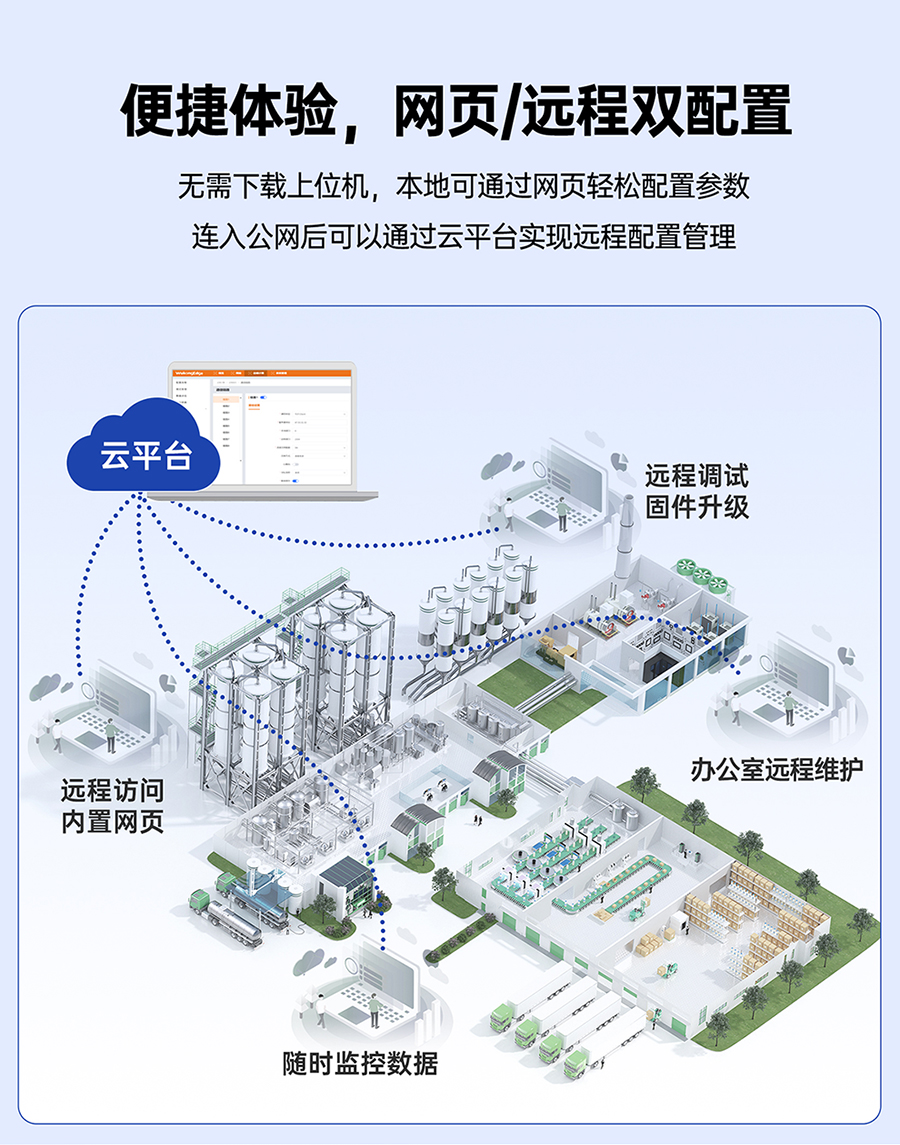

①全中文Web可视化配置，支持配置批量导入导出
②参数配置、固件批量 OTA 升级、状态监控、日志远程排查
③支持远程网页穿透访问，无需公网 IP
|
