本产品已停产,请移步迭代产品 http://www.usr.cn/Product/159.html

产品介绍


嵌入式TTL串口转WIFI模块

实现TTL串口与WIFI无线网络双向透明传输


USR-WIFI232-H模组是一款一体化的802.11 b/g/n Wi-Fi的低功耗嵌入式 Wi-Fi 模组,提供了一种将用户的物理设备连接到Wi-Fi无线网络上,并提供UART数据传输接口的解决方案。 通过该模组,传统的低端串口设备或MCU控制的设备可以很方便的接入Wi-Fi无线网络,从而实现物联网络控制与管理。该模组硬件上集成了MAC,基频芯片,射频收发单元,以及功率放大器;嵌入式的固件则支持Wi-Fi协议及配置,以及组网的TCP/IP协议栈。

采用业内最低功耗嵌入式结构,并针对智能家具,智能电网,手持设备,个人医疗,工业控制等这些低流量低频率的数据传输领域的应用,做了专业的优化。

支持声波智能联网配置,带有音频解码单元的WIFI模块通过其音频接收装置接收音频数据,并最终实现WIFI模块联网。这种方法,大大减少了WIFI模块的配置步骤和配置过程的不确定性。 整个联网过程无需操作者有任何无线网络技术背景。

USR-WIFI232-H尺寸较小,尺寸仅为23.1mm x 32.8mm x 2.7mm,采用SMT封装,易于焊装在客户的产品的硬件单板电路上。且模块可选择内置或外置天线的应用,方便客户多重选择。

语音配置低功耗小体积嵌入式高性价比支持WPS一键配置

产品特点

  • 支持802.11b/n/g无线标准;
  • 自主开发MCU平台,超高性价比;
  • 超低功耗,卓越省电机制,适合电池供电应用;
  • 支持UART数据通讯接口;
  • 支持 STA/AP/STA+AP共存工作模式;
  • 支持声波智能联网配置;
  • 支持无线和远程升级固件,提供无线批量设置工具 ;
  • 支持WPS联网配置;
  • 支持多路(5路)TCP CLIENT连接;
  • 支持软开关控制模块电源(功能暂时保留);
  • 可选PCB天线或外置天线连接器(IPEX)或外置天线接口(SMA);
  • 提供丰富AT+指令集配置;
  • 超小尺寸: 23.1mm x 32.8mm x 2.7mm;
  • 3.3V单电源供电;
  • CE/FCC认证;
  • 符合RoHS标准;

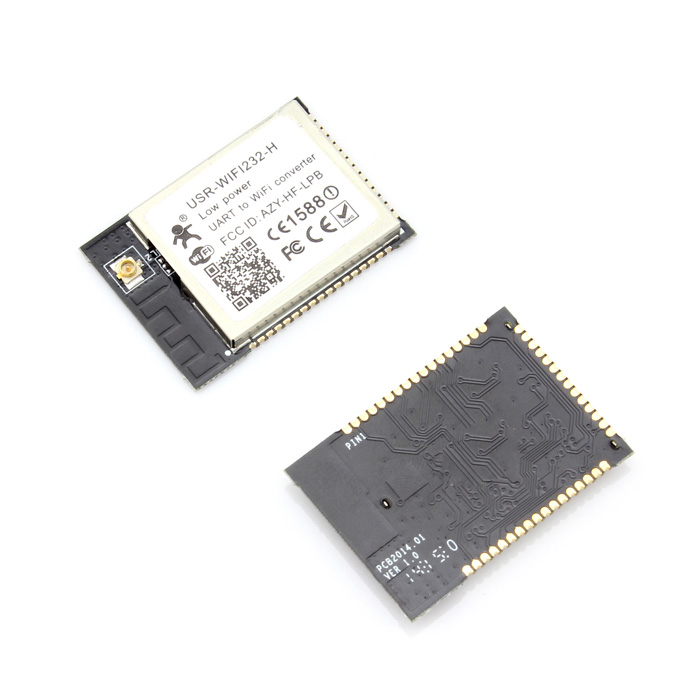

产品图片

低功耗WIFI模块

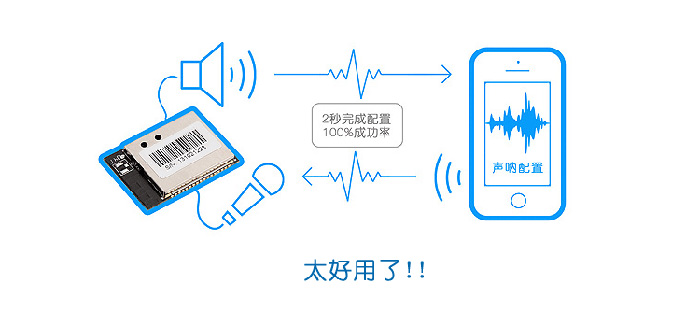

语音配置

能听会说的WIFI模块

采用声纳配置(音频配置WIFI),支持麦克风和扬声器,内置MP3、WAV解码器;

SDK二次开发,支持智能插座、红外遥控器等固件案例;

支持USB、UART、SPI、PWM、AD、MIC、SPK接口;

低功耗WIFI模块 - 语音配置

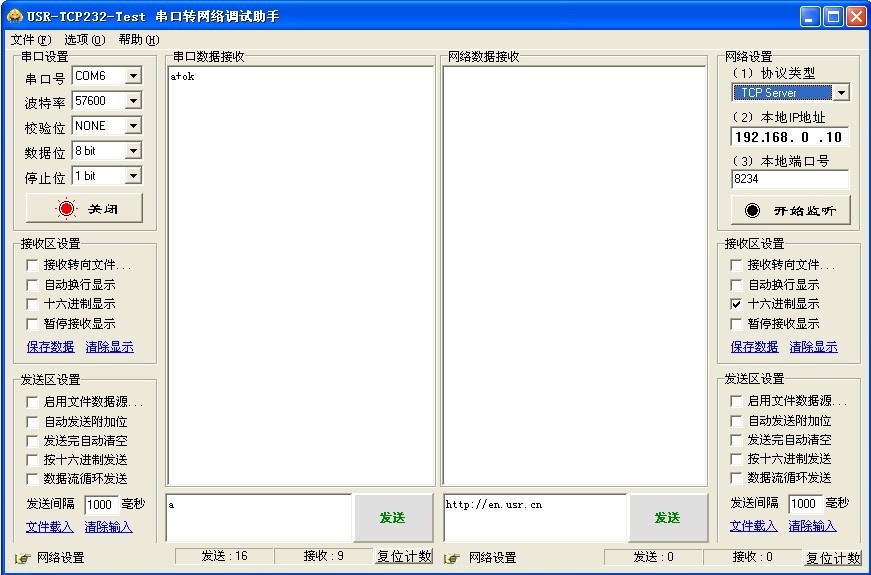

配套软件

低功耗WIFI模块 - 配套软件

低功耗WIFI模块 - 配套软件

装箱清单

  • 1.WIFI模块一个
低功耗WIFI模块 - 装箱清单
