WIFI模块 C32系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    WIFI模块 C32系列
  • 产品型号:USR-C322
  • 产品名称:
    工业级 低功耗 小体积 WIFI模块 TI CC3200方案
  • 发布时间:2015-02-10
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

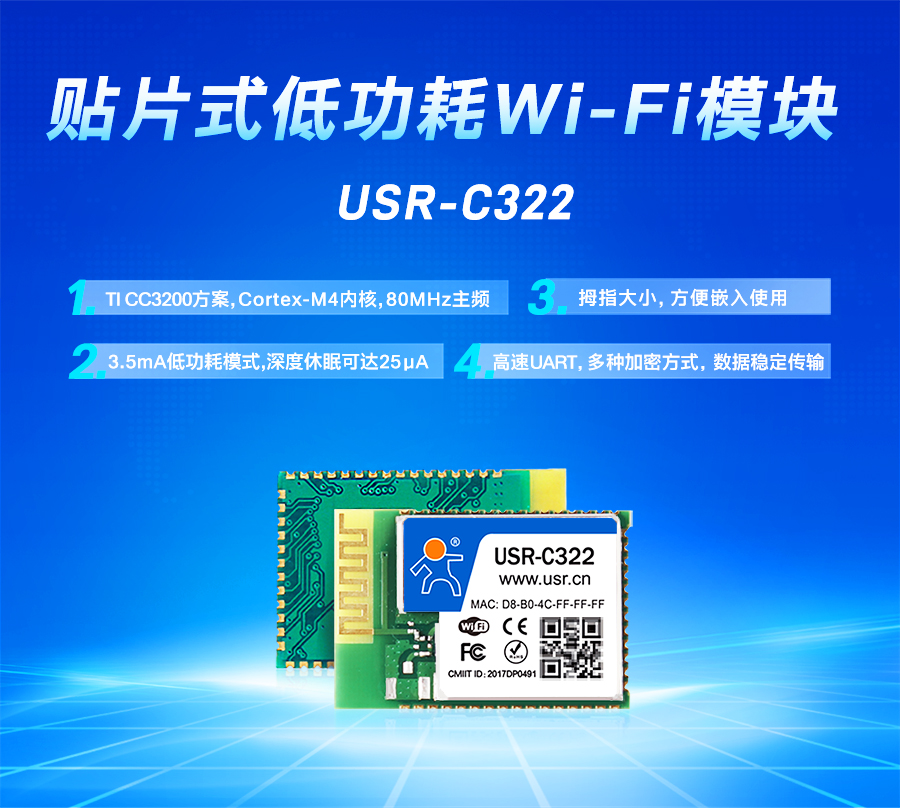

WIFI模块 介绍

WIFI模块,CC3200,低功耗WIFI模块,USR-C322

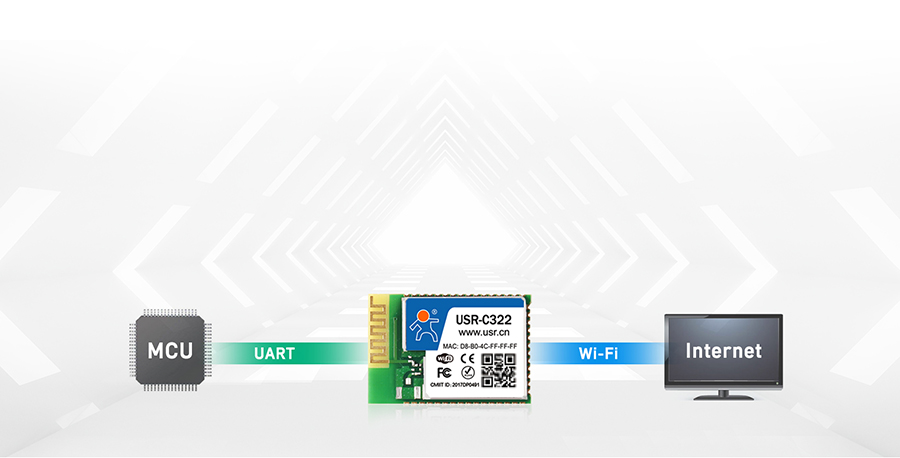

TTL串口与WIFI双向透明传输

贴片式低功耗WIFI模块

WIFI模块 核心竞争力

1、TI的CC3200方案:TI大品牌,供货和品质都有保障,基于ARM Cortex-M4内核,运行频率高达80MHz;

2、超低功耗:比wifi低功耗系列功耗更低,在网待机低至3.5mA,深度休眠最低25uA;

3、超小尺寸:只有一个拇指大小,18.22*26.65*2.8(mm);

4、高速UART:波特率最高支持3M bps(需升级特殊固件);

5、Simplelink:一键联入Wi-Fi网络;

6、双串口:支持2路串口;

7、三链接:最大支持3条TCP链接;

8、数据安全:支持2种加密方式:数据PC1加密透传、SSL Client加密提交;

9、更多功能:支持自定义网页、websocket、httpd client;

10、实测发送大数据包不丢字节;



WIFI模块 简介



  WIFI模块是将串口或TTL电平转WIFI通信的传输模块。利用WIFI模块可以实现无线数据传输、采集、控制,也可以实现手机、远程服务器的智能化管理。

  C322是有人今年最新推出的拥有超高的集成度、业界功耗最低、方案最为成熟的WIFI模块。

核心方案大有来头

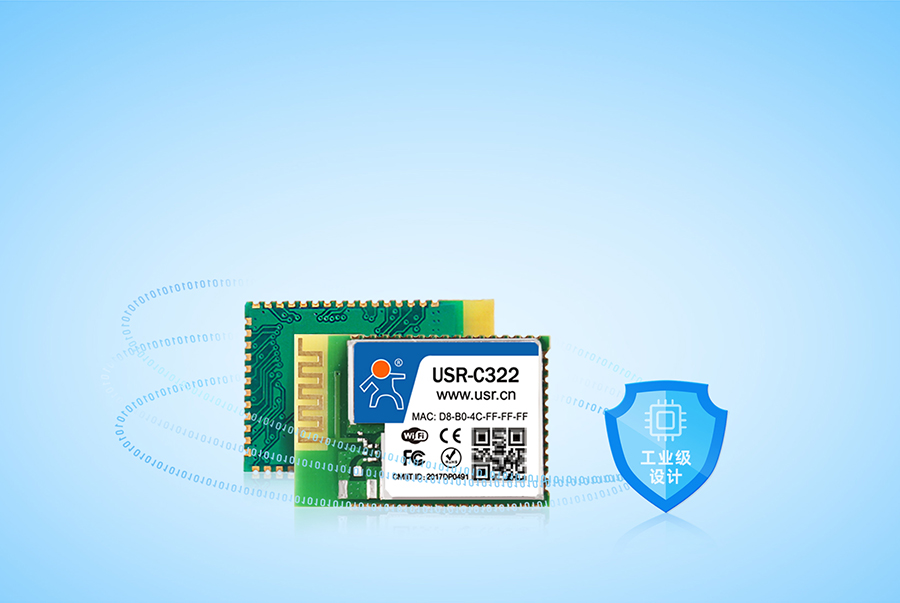

WIFI模块TI CC3200

        2014年,我们决定做一款代表最高水准的WIFI模块。一款高水准的WIFI模块,最重要的是需要一个稳定工业级的方案支撑,所以我们想到了模拟工业领域的老大TI(德州仪器)。
        TI新方案CC3200经过前两代革新,已经足够成熟稳定,但是芯片价格比市面上的模块价格还要高,再三纠结,最终决定还是以稳定性和品质为第一。

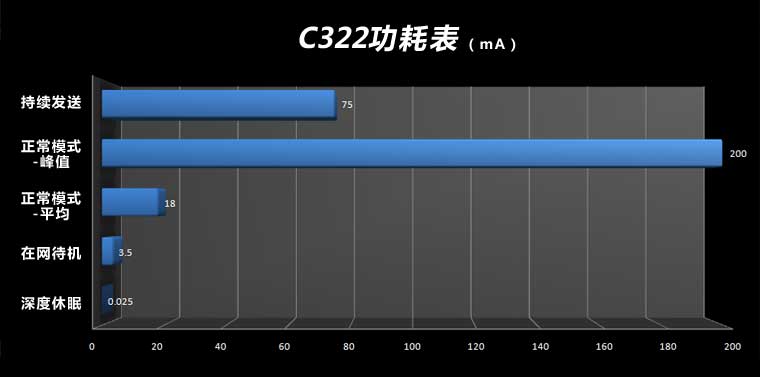

业界最低功耗WIFI模块解析

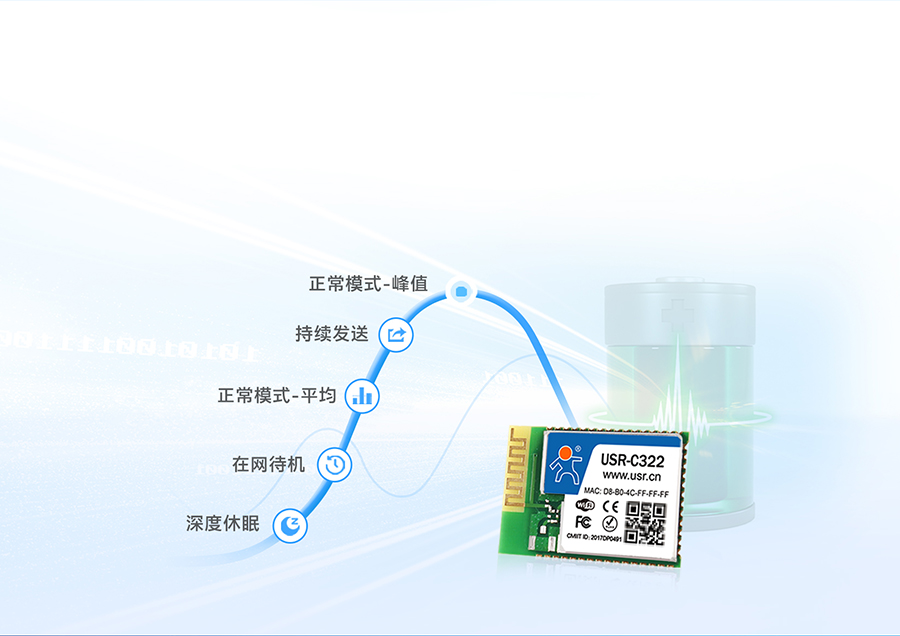

低功耗WIFI模块

       功耗一直是影响WIFI模块推广的限制因素之一,在此之前最低功耗的是有人的USR-WIFI232-T,在网待机最低功耗12mA,而C322在功耗控制上更加优秀,根据应用情况支持5种功耗模式,在网待机最低功耗仅3.5mA,深度休眠甚至低至25uA,功耗控制可谓业界最高水准了。

揭秘内部资源开放性

WIFI模块内部资源

       这是一款强大的模块,相当于内部集成了WIFI模块和Cortex-M4内核,资源丰富,主频高达80MHz!
       C322在上市之前,我们发现市面上已经有销售CC3200做的WIFI模块了,买回来测试之后,发现只有简单的硬件一些功能,不能称之成熟的“透传模块”。而“有人”的核心竞争力一直是软件和服务,强大的嵌入式开发能力和多年专注于联网通讯领域的经验使得C322固件更加成熟稳定。

       惊喜的是我们将以“开放”的姿态推广C322!这就意味着用户可以省去一个外部单片机,直接利用“有人”成熟的封装库和Cortex-M4内核完成自定义功能!(有人封装库暂未完成,目前支持固件定制开发)

安全、双串口、多功能!

wifi模块,低功耗wifi模块

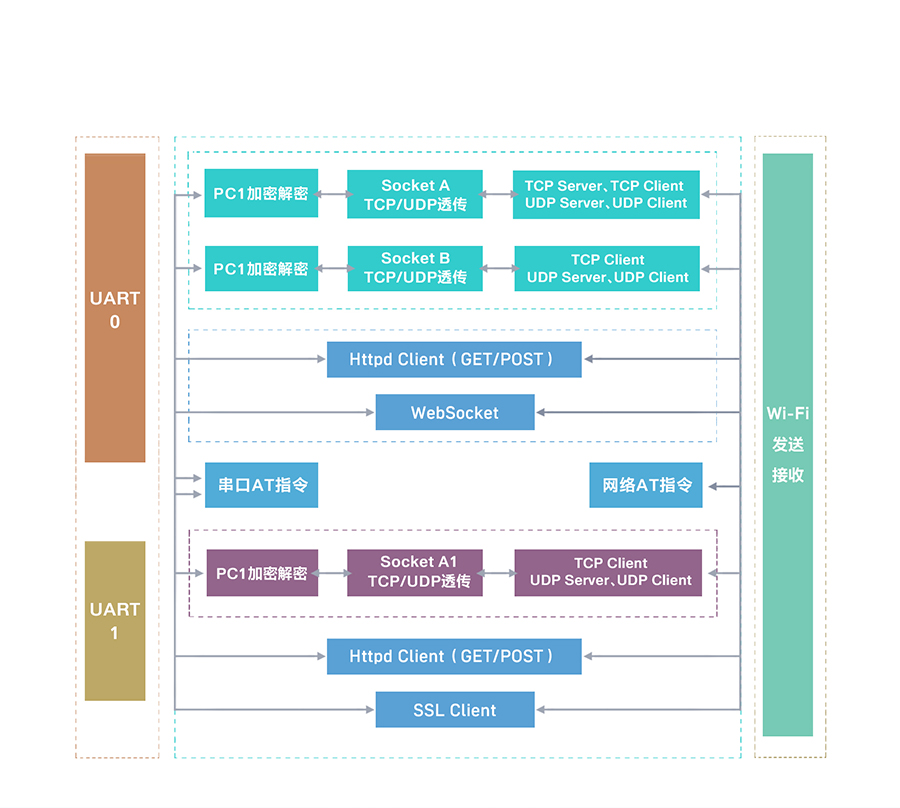

     上图为WIFI模块C322全新2.0固件功能结构图。

     2.0固件在原有基础上增加一路串口、两路网络链接、增加了安全性(PC1加密透传和SSL加密提交)、http和Websocket网络通讯方式。

灵活好用!双串口!三条网络通讯!

工业级WIFI模块

       C322拥有两路串口(UART0、UART1),三条网络链接(Socket A、SocketB、Socket A1)。
       串口0支持2路网络链接(第一路支持TCP Server),串口1支持1路。
       应用举例:
       1、与两个服务器通讯:两串口连不同的服务器,接收两个服务器的不同的指令;
       2、数据备份、远程调试:利用串口0的两条网络链接,串口数据发给两个服务器;
       3、TCP Server和TCP Client同时使用;

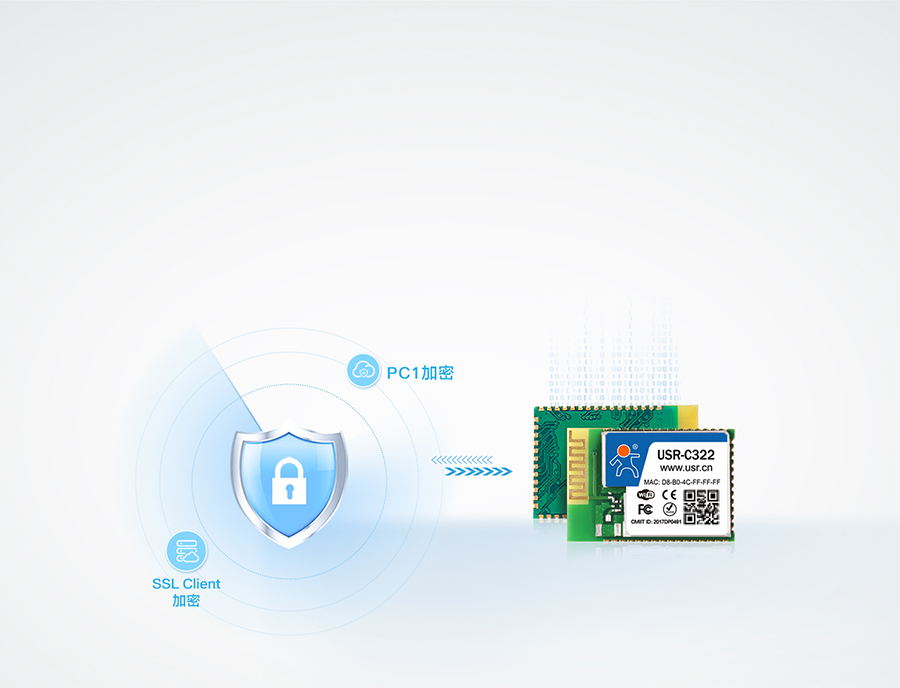

通讯数据安全加密!

WIFI模块安全性

     新版固件在通讯安全性做了很多工作,两种加密通讯方式:

     PC1加密:wifi模块接收数据并做PC1加密后,再传给服务器。

     SSL Client:利用SSL加密提交数据给服务器。

数据直接提交给web服务器!

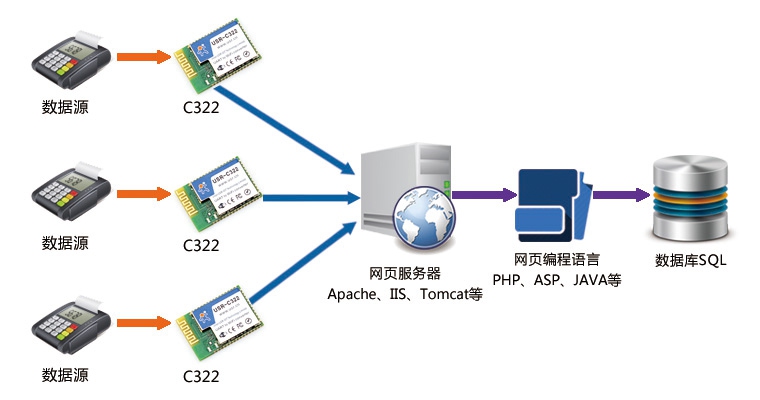

WIFI模块功能图

     C322新固件支持Httpd clinet功能直接与网页服务器数据交互。只要按照一定格式向模块串口发送数据,数据将以Http方式直接提交给web服务器(apache、IIS、tomcat等),普通的网站编程人员利用PHP、ASP等语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

     点击查看应用教程

出乎意料的强大!自定义扩展的内置网页

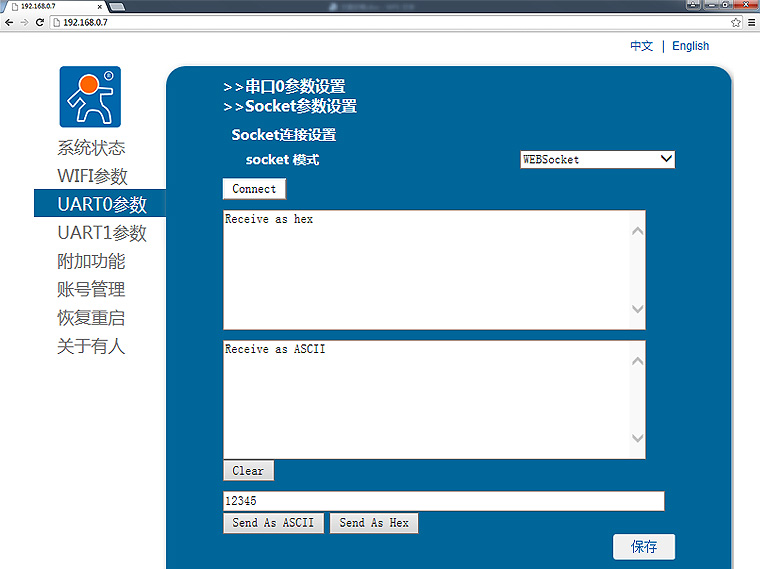

WIFI模块内置网页

     C322内置网页支持用户自定义功能,用户根据自己的情况进行设计。

     支持网页转串口功能,采用的是HTML5技术的Websocket,再结合自定义网页功能,用户可以根据项目需求设计内置网页,实现网页控制、网页数据采集等功能。

细节上的功能让人惊喜

     得益于“有人”长期专注于联网通讯(包括以太网、WIFI、GPRS领域)的开发,积累出的丰富经验,在各种细节功能处理上让人惊喜!

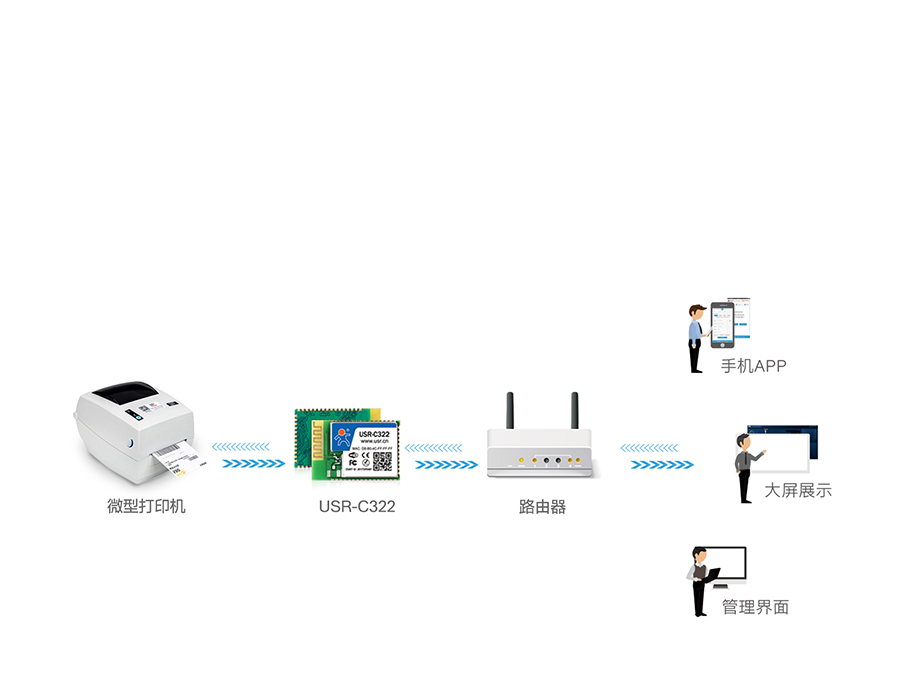

     1.高速波特率:串口支持高达3Mbps波特率,在WIFI打印机、WIFI串口摄像头、WIFI高速数据采集等等大数据量传输应用中,速度更快!

     2.注册包功能:实现TCP完成连接后立刻发送注册数据包,方便服务器识别和处理。注册数据包支持自定义ID和MAC两种。

     3.一键WIFI链接:支持两种手机快速联网方式“SimpleLink”和“UsrLink”,完美解决智能家居应用中,联网操作复杂的问题!

     4.同步波特率功能:支持与有人虚拟串口软件(USR-VCOM)配套使用,虚拟串口的波特率、参数改变,模块的串口参数同步改变。

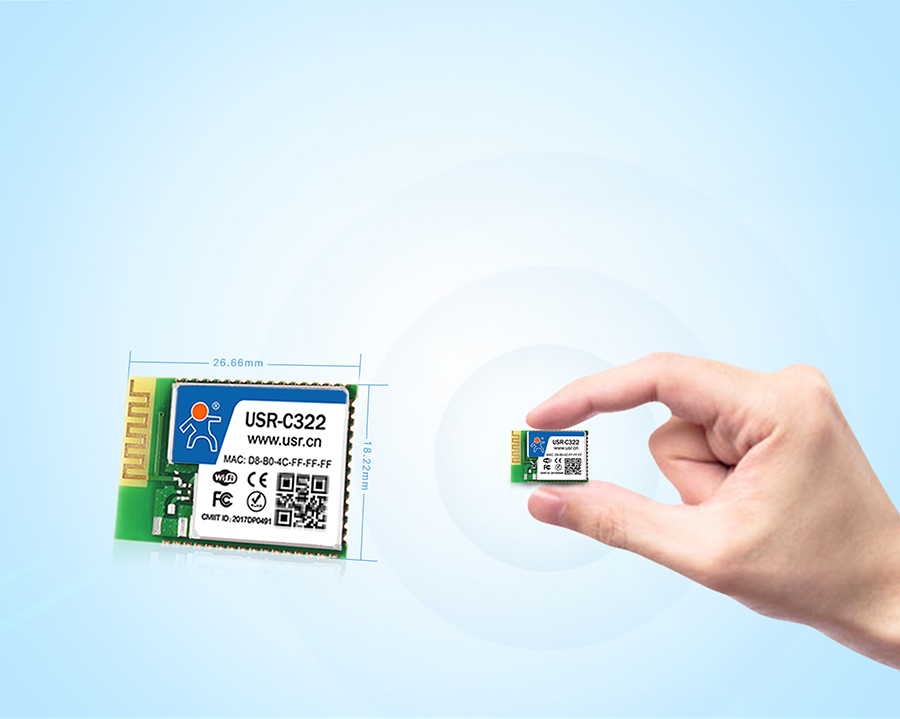

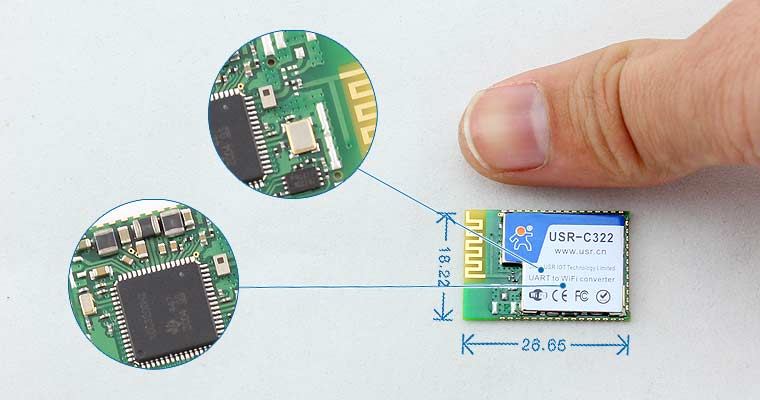

WIFI模块 精致小巧

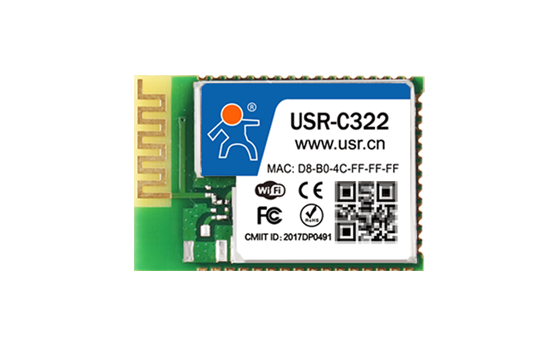

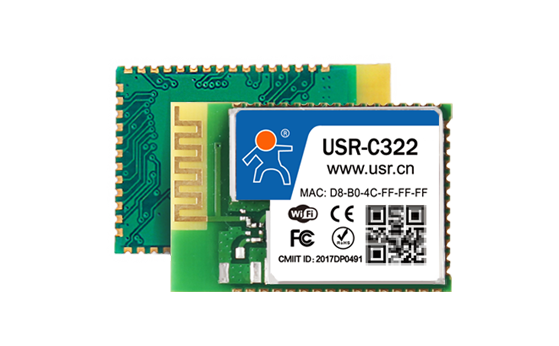

WIFI模块图片

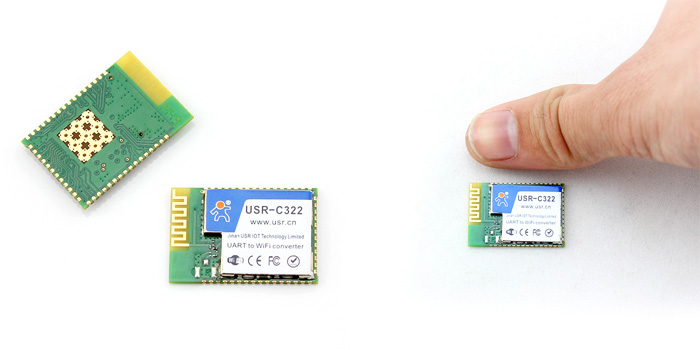

     这么强大的WIFI模块能够做到难以想象的精致小巧,拇指大小的尺寸不管都放到哪里都绰绰有余!

     每个焊点都代表着精湛的生产工艺和对品质的严格把握。

各个领域都有出色表现

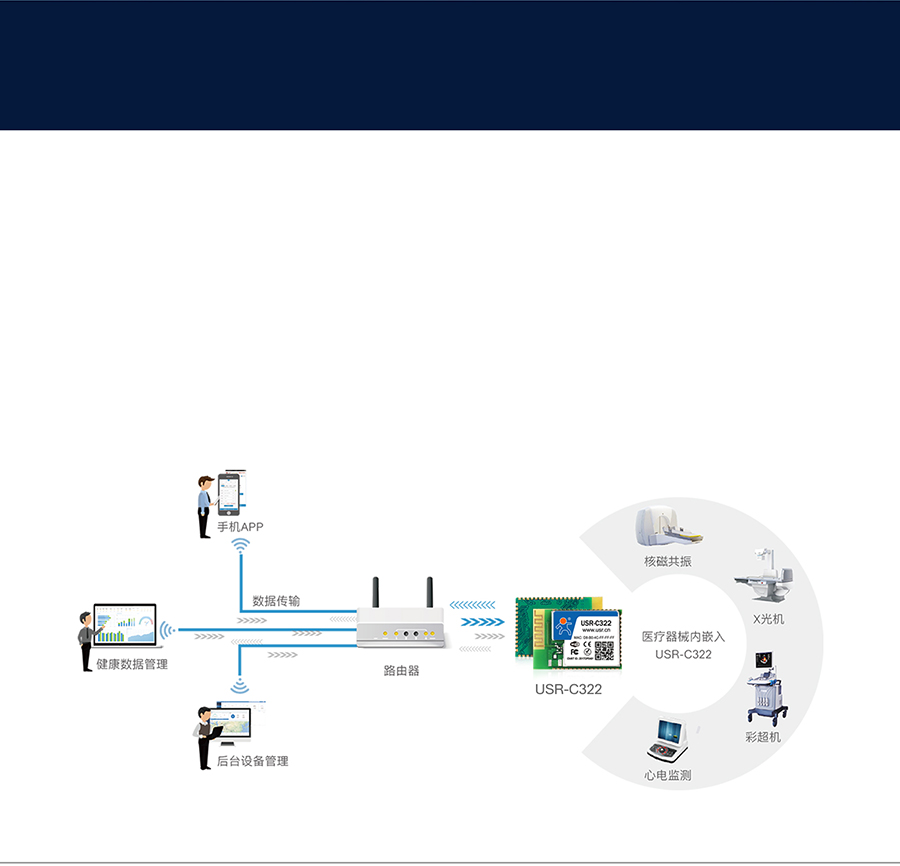

工业级WIFI模块
  • 在工业领域:定位低功耗工业级WIFI模块,能够适应-40~85℃的工业环境,TI在工业领域的优势也能保证核心方案在工业环境下稳定工作,惊艳的功耗控制能够适应任何要求。
  • 在民用领域:定位高端智能民用产品,支持SimpleLink和UsrLink一键APP联网模式,同样适用于高端智能家居产品!

测试报告:扎实可靠的透传功能!业界最低的功耗!

      C322进入休眠模式后如下图:

WIFI模块休眠模式图

       分3个阶段,1.休眠模式平均电流3.5ma;2.发送数据后模块迅速唤醒,开始发送数据;3.10秒后没有后续数据发送,则再次进入休眠模式。

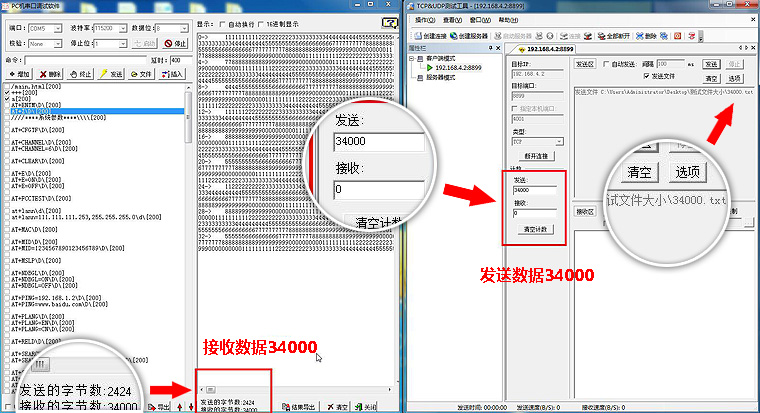

      发送测试的数据,网络端一次发送34000字节(上图数据发送迅速唤醒点),串口接收到34000字节,如下图:

WIFI模块测试数据图

      网络端发送的数据唤醒模块的同时,也透传到了模块串口,没有数据丢失。

WIFI模块 总结

C322是“有人”重点推出的一款WIFI模块,方案选择、软件实力、业界最低功耗这三点在市面上拥有绝对优势,“开放”的推广方式也会成为拥有自主开发能力的客户的首选,方案自身品质和一键联网功能使其在工业和民用都有出色的表现,细节功能和尺寸做工同样惊艳!
      核心方案是去年中旬刚推出,目前供货价稍高,造成模块成本较高,相信未来随着销量提升,成本下调空间非常大。
      目前对工业高要求的产品、民用高端智能产品、对功耗要求严格的产品是不二之选!

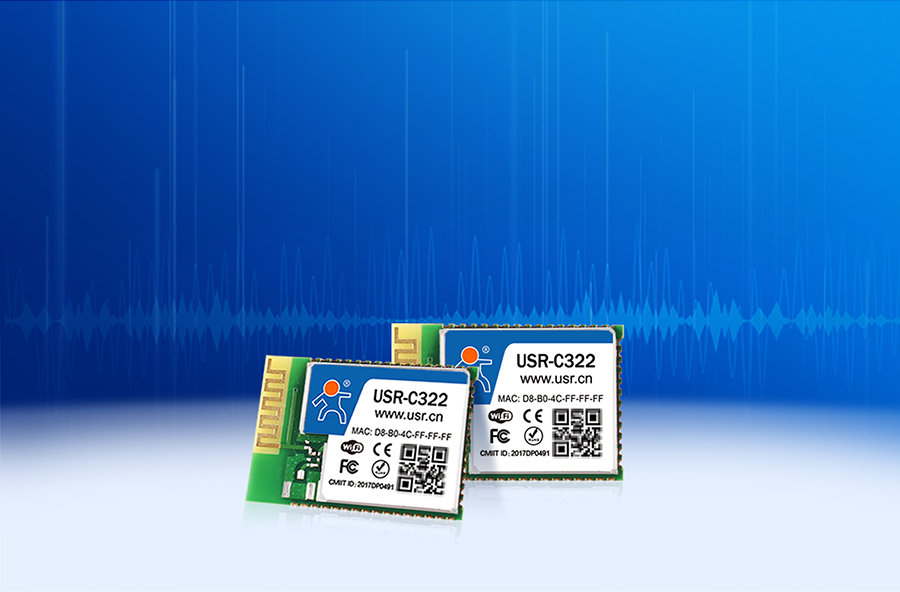

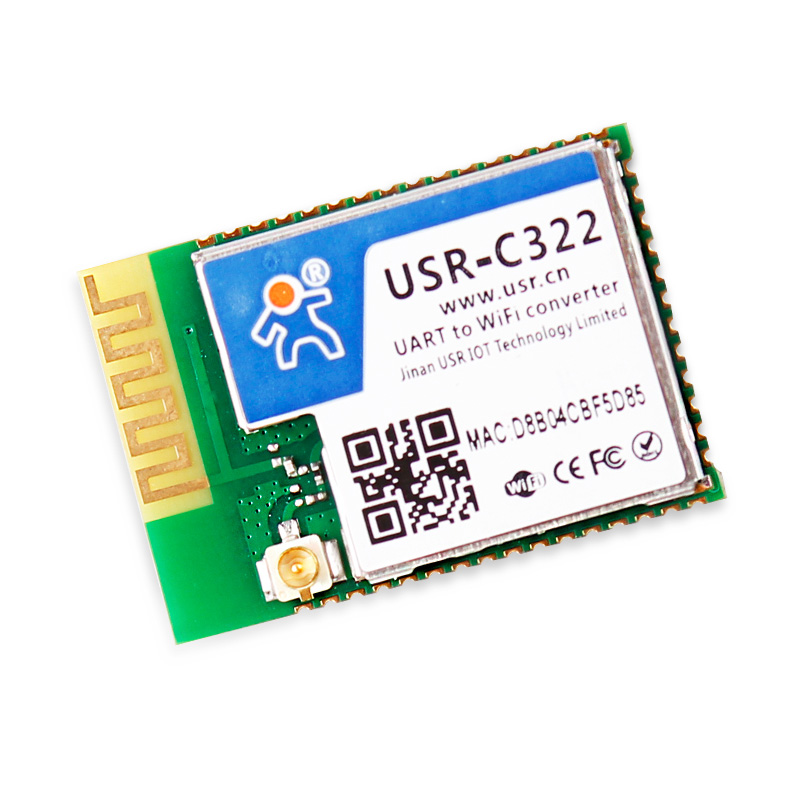

WIFI模块 图片

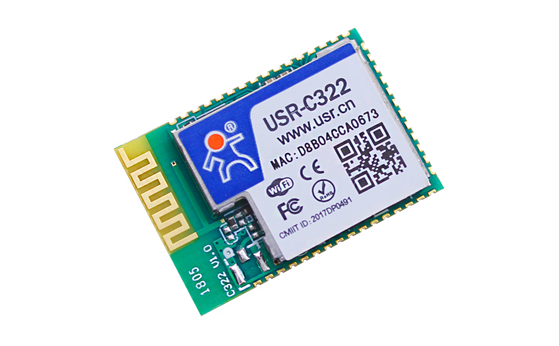

WIFI模块图片

系统信息

  • 处理器
  • TI CC3200(Cortex-M4内核)
  • 主频
  • 80MHz

网络参数

  • 网络协议
  • IPv4 , TCP , UDP , DHCP , DNS , HTTP , ARP , ICMP
  • TCP Server最大TCP数
  • 3

Wi-Fi

  • 标准
  • 802.11 b/g/n
  • 网络模式
  • AP / Station
  • AP模式接入终端数量
  • 1
  • 频率范围
  • 2.412 GHz ~ 2.484 GHz
  • 发射功率
  • 17.0 dBm @ 1 DSSS
    17.25 dBm @ 11 CCK
    13.5 dBm @ 54 OFDM
  • 接收灵敏度
  • –94.7 dBm @ 1 DSSS
    –87.0 dBm @ 11 DSSS
    –73.0 dBm @ 54 OFDM
  • 传输速率
  • 802.11b:11 Mbps
    802.11g:54 Mbps
    802.11n:54 Mbps
  • 传输距离
  • 内置最大180m(空旷视距)
    外置最大310m(空旷视距,3dbi天线)
  • 安全机制
  • 安全机制:WEP-A / WPA-PSK / WPA2-PSK
    加密类型:WEP64 / WEP128 / TKIP / AES
  • 天线接口
  • 外置:I-PEX 连接器
    内置:板载天线

串口

  • 端口数
  • 2
  • 接口标准
  • TTL串口:3.3V
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • 300 bps ~ 3M bps
  • 流控
  • RTS / CTS
  • 缓存
  • 接收1K字节

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 内置网页,串口AT指令,网络AT指令
  • 联网方式
  • UsrLink:“有人”自定义的模块联网方式
    SimpleLink:TI提供的一键联网功能
  • 特有功能
  • 注册包机制:连接或发送数据时带注册包(注册包可设置为MAC地址或双字节字符)
    同步波特率功能:网络命令更改串口波特率
    安全加密:支持PC1透传数据加密和SSL Client功能
    网页:支持自定义网页功能
    传输:支持Httpd Client和Websocket(网页转串口)

基本参数

  • 尺寸
  • 26.6 x 18.2 x 2.8(mm)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 125°C,5 ~ 95% RH(无凝露)
  • 工作电压
  • DC 3.0 ~ 3.6 V
  • 工作电流
  • AP:70mA @3.3V
    STA:18mA @3.3V
    峰值:247mA @3.3V

更多

  • 认证
  • CE / FCC /RoHS
  • 保修期
  • 2年
  • 配件
