USR-C322 连接有人云使用VCOM一对一透传
2020-06-29


  所需资料下载

  C322软件设计手册

  VCOM链接地址

  有人网络调试助手 串口调试助手二合一

  本案例基于STA模式的无线网络配置:

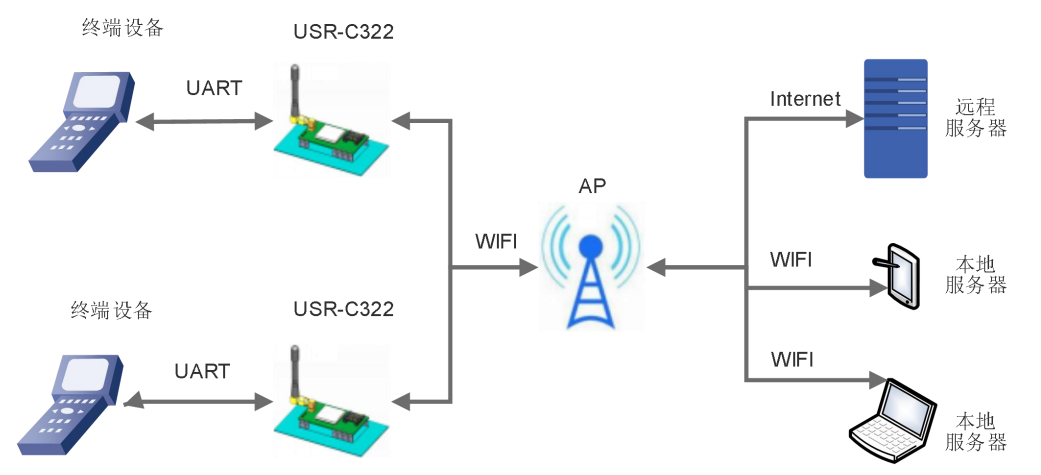

  客户实际应用数据走向:

  串口设备------A2/B2-----有人云-----VCOM虚拟串口-------串口软件

  具体步骤如下:

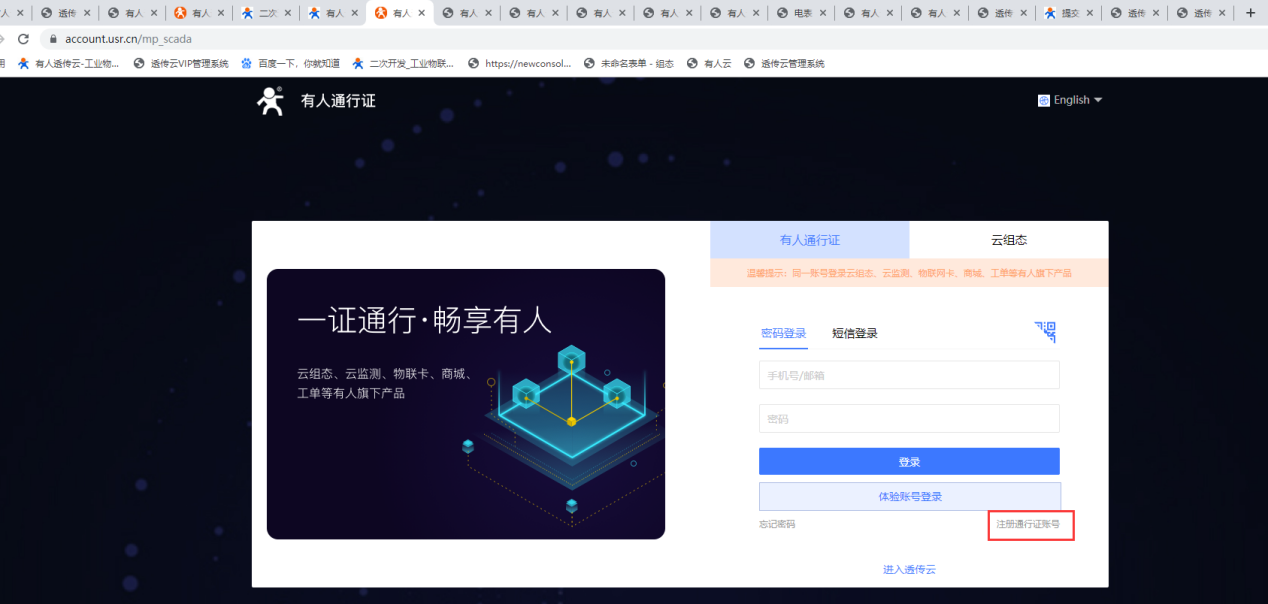

  1、登录有人云(如果没有账号先申请通信证)

  有人云入口:https://account.usr.cn/mp_scada

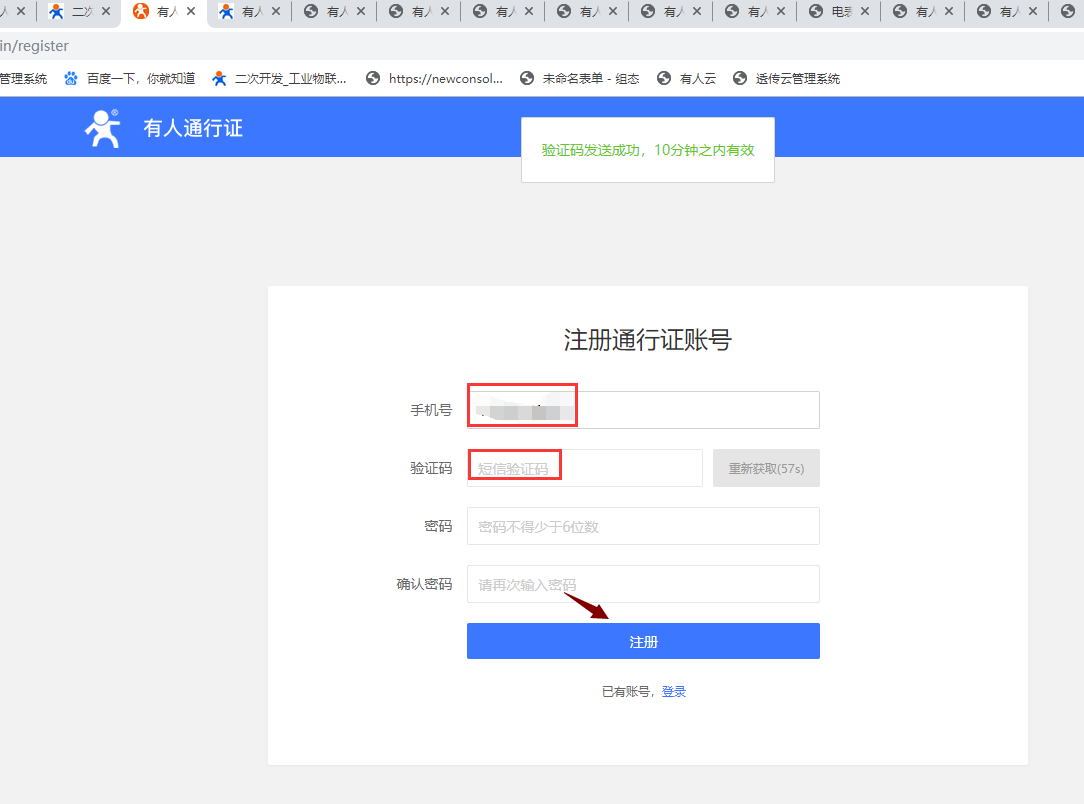

  2、目前只能通过手机号来注册通行证账户。

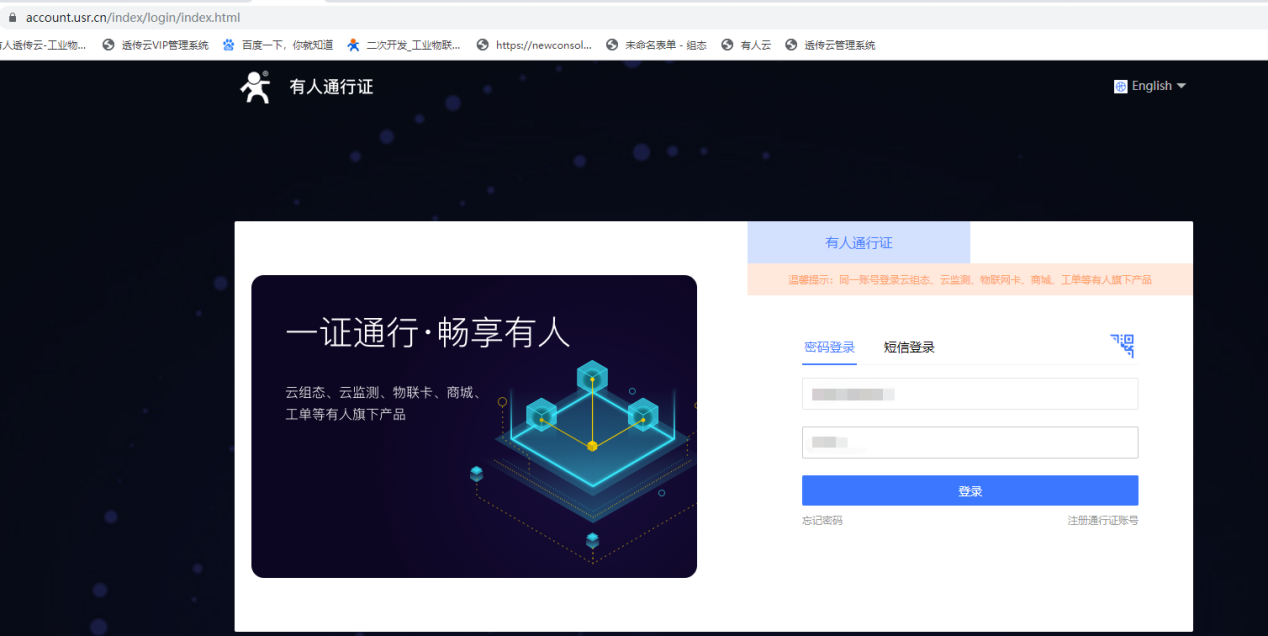

  3、注册完此,由此进入有人云界面。

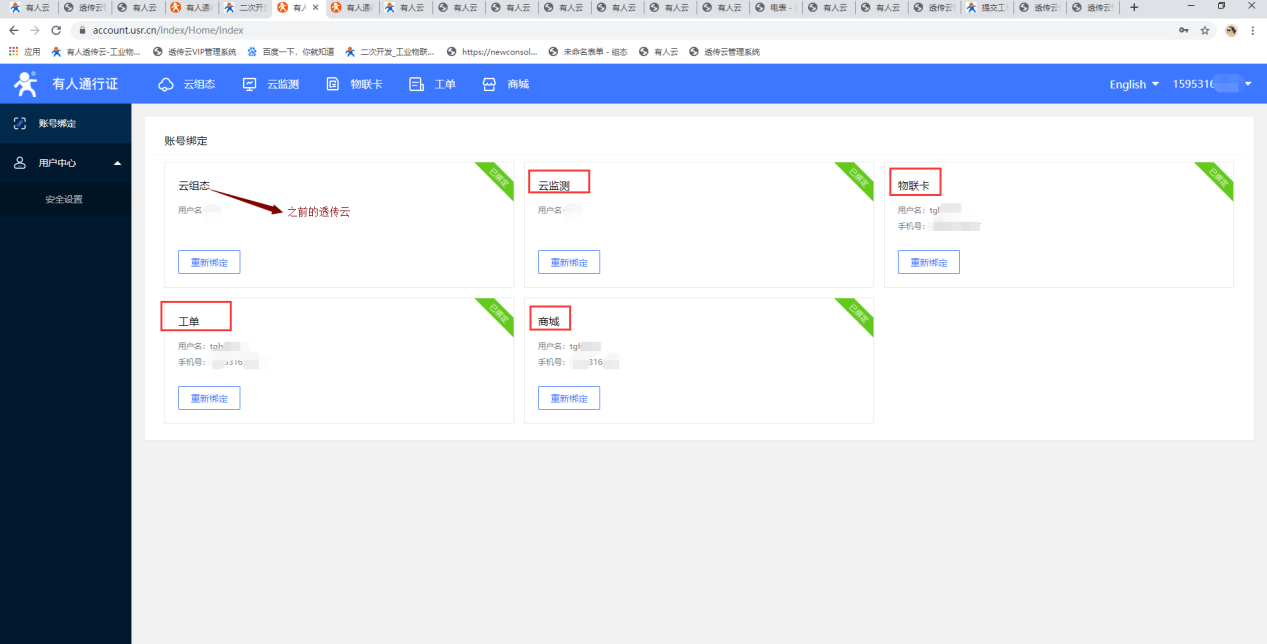

  4、可以重新创建云组态,如果以前使用过透传云可以直接绑定透传云的账号,由此界面绑定物联网卡平台,工单系统,云检测,和商城。

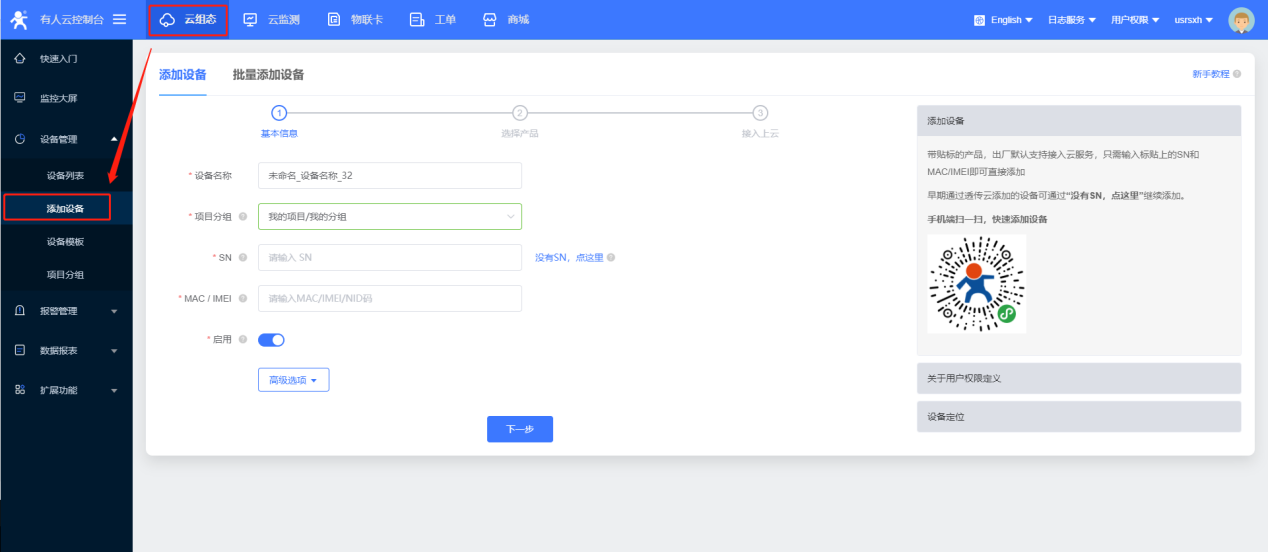

  5、本次案例是C322连有人云进行数据显示,可以进入云组态,选择添加设备。

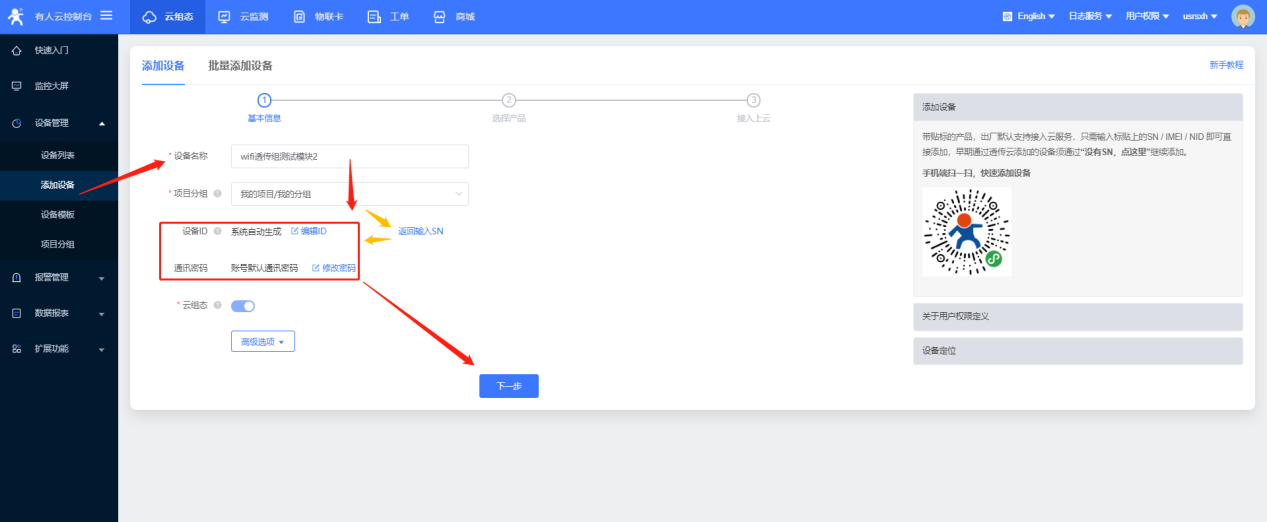

  6、设置设备名称,和项目分组,C322目前只能使用ID方式添加设备id,不能直接使用SN码添加设备, 点击“没有SN,点这里”,使用设备id和密码默认添加就可以,点击一下步。

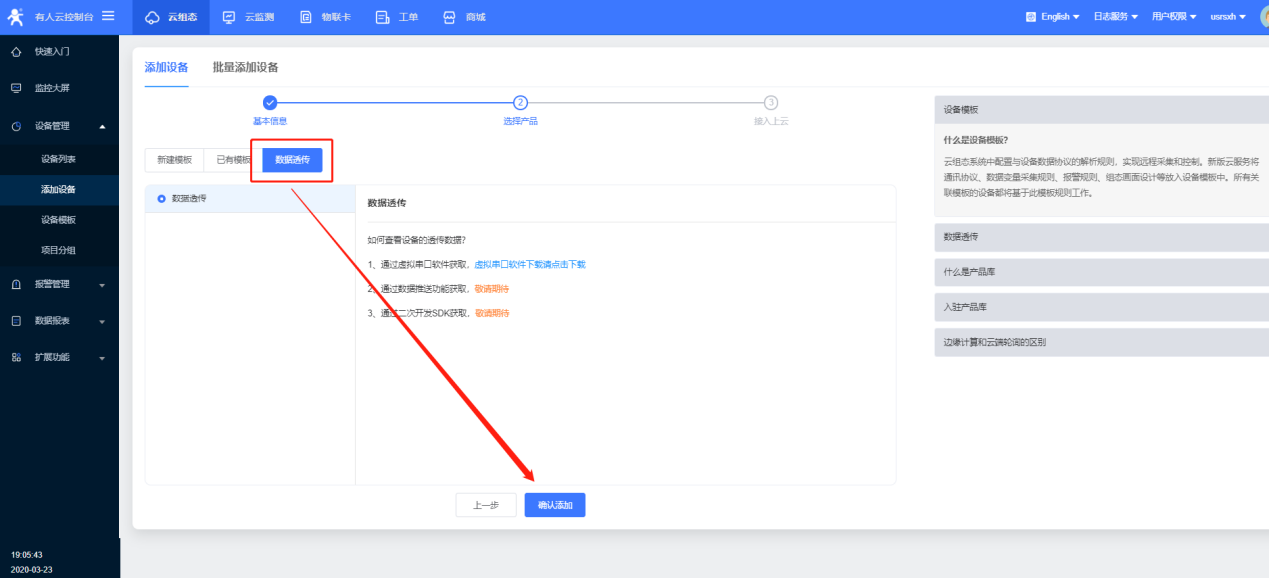

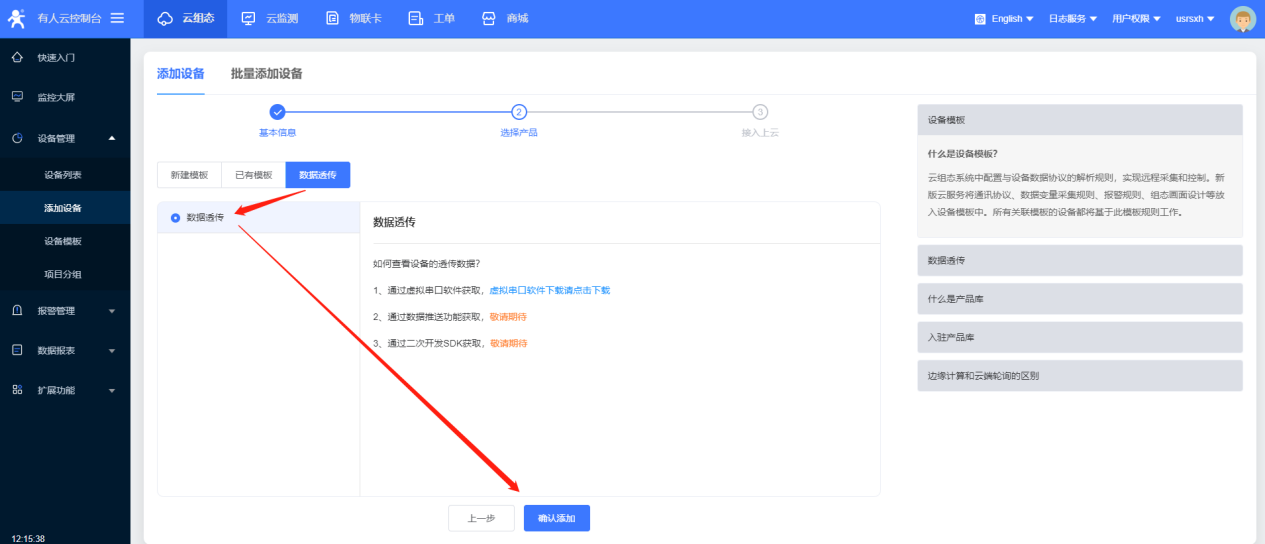

  7、选择“数据透传”确认添加。

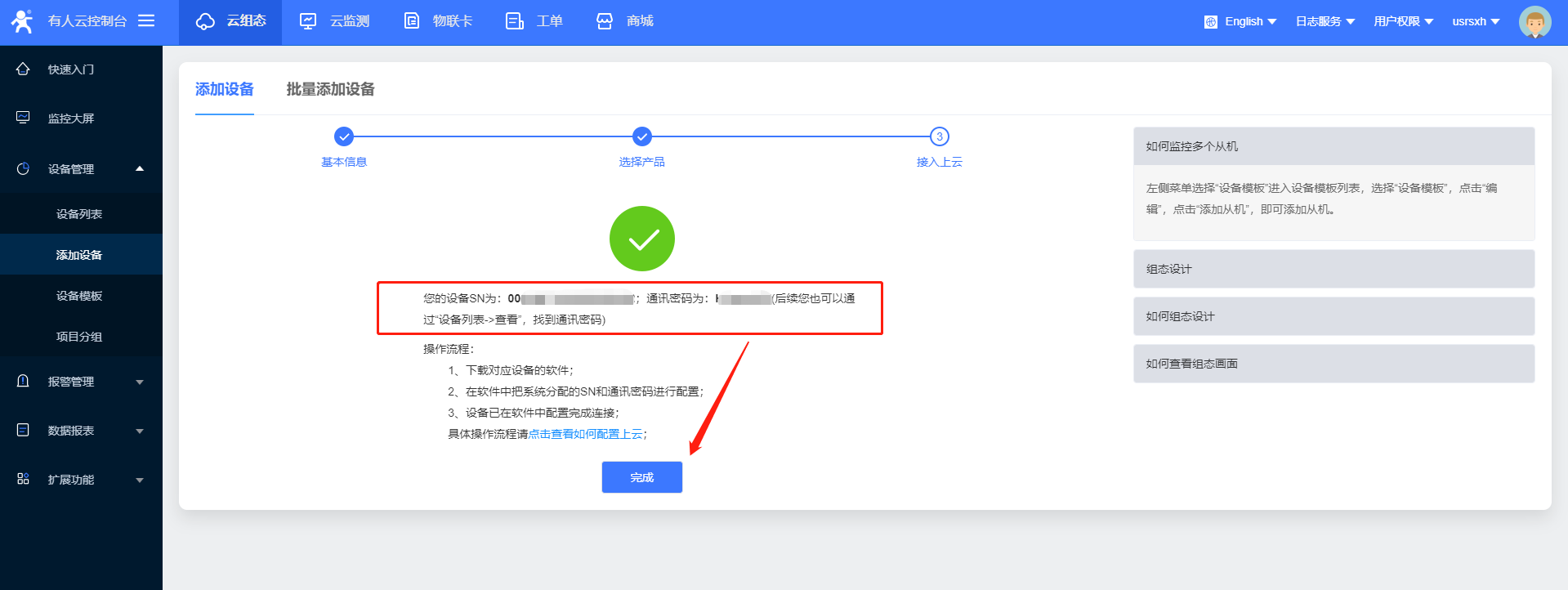

  8、点击“完成”,添加成功;

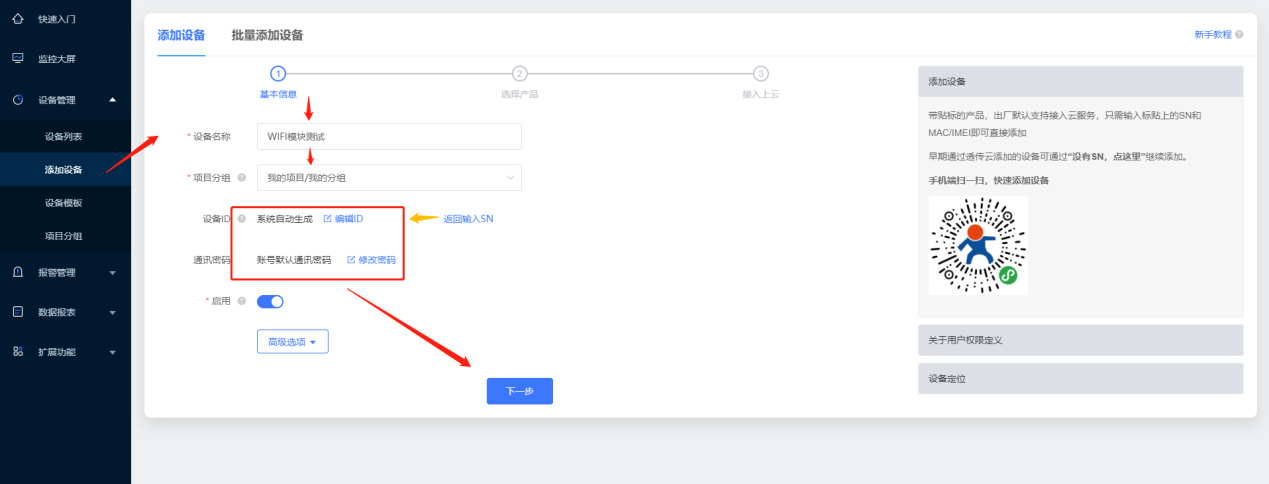

  9、再次添加设备,名称设置“wifi透传组测试模块”,设备ID与通信密码自动生成后点击“下一步”后,选择“数据透传”,确认添加。

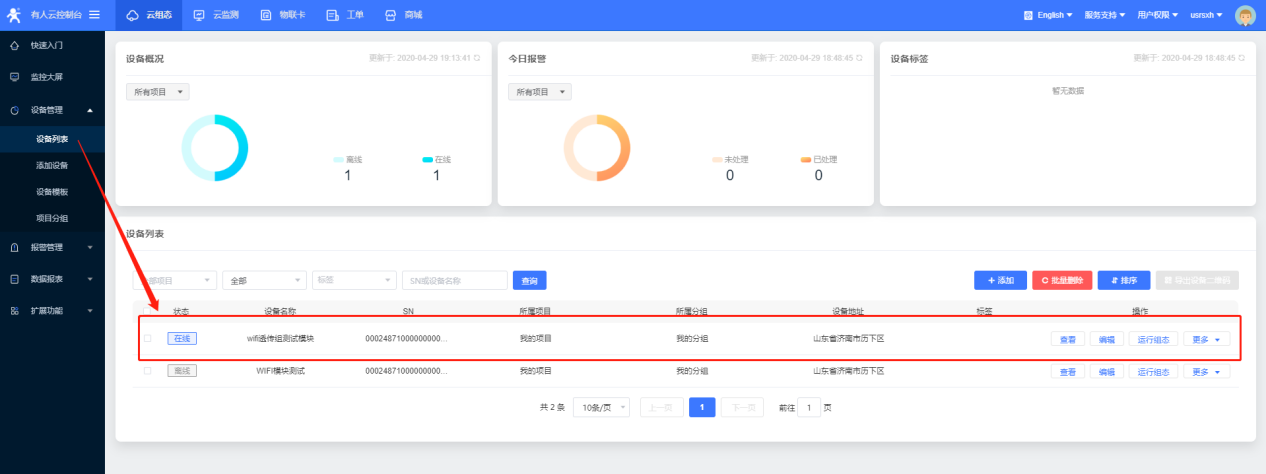

  10、设备列表内可以看到刚刚添加的设备。

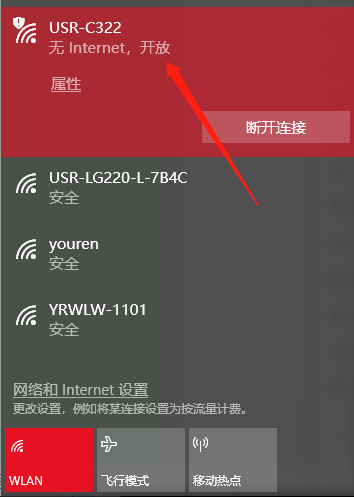

  11、下面设置C322,电脑连接C322的WiFi。

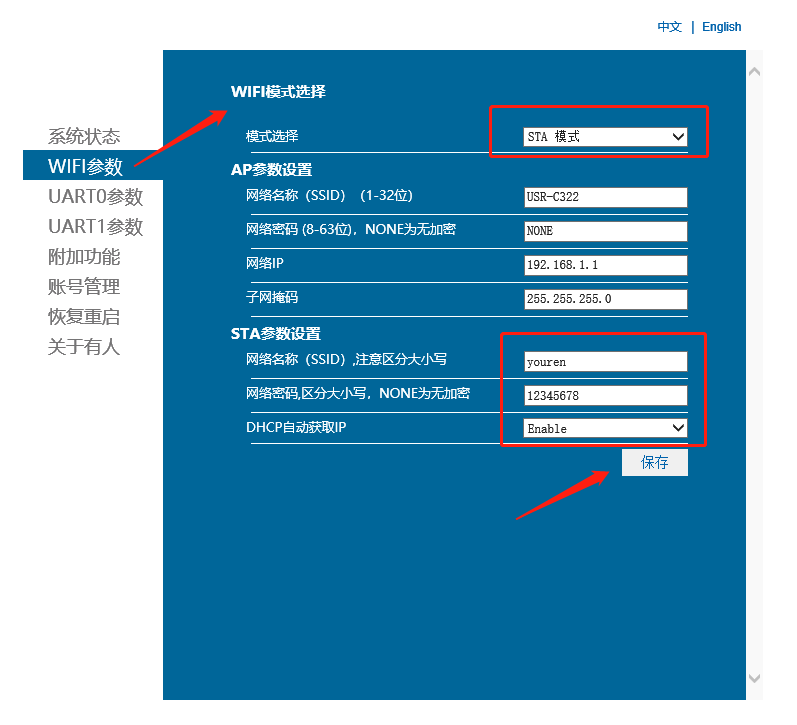

  12、内置网页的账号和密码都是admin,进入以后选择模式选择模式选择为sta模式,设置要连接的wifi名称、密码,点击保存;(先不要重启,等设置完所有的参数再重启设备)。

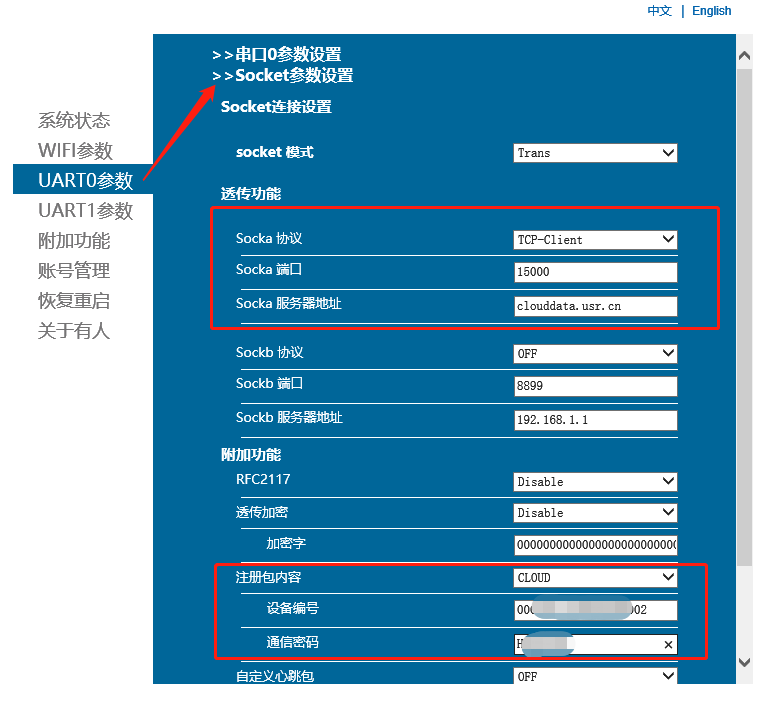

  13、进入到“透传参数”,串口参数设置为和您终端设备的串口参数一致。网络设置上设置为Tcp Client,透传云的域名为clouddata.usr.cn,透传云的端口为15000。

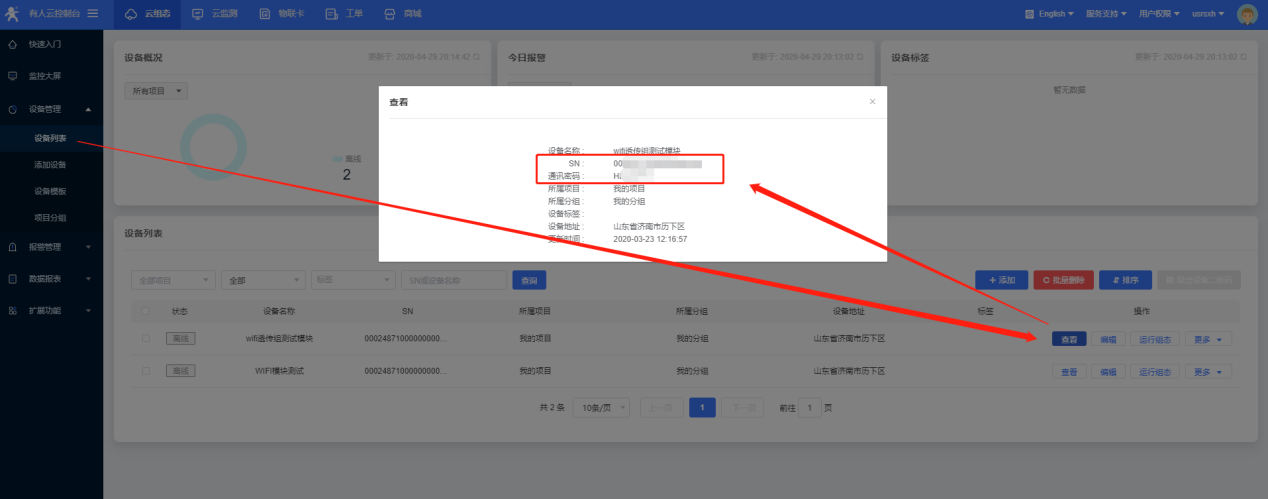

  附加功能,注册包选择透传云,填上透传云上新建立的设备id,和密码(如下图所示),点击保存并重启C322使配置参数生效。

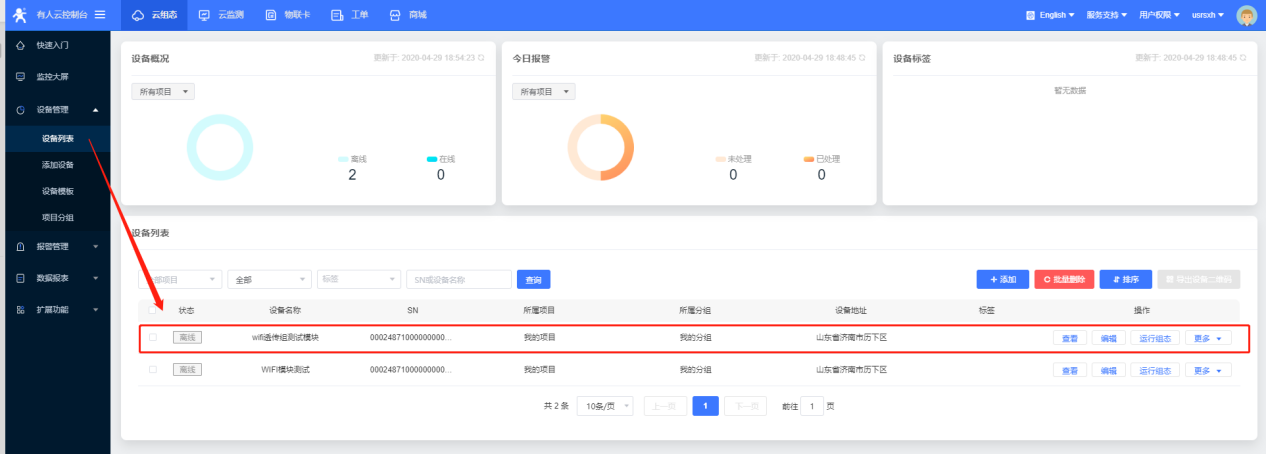

  14、设置完所有的参数要重启C322设备,稍等一会,在有人云界面,您会看到设备已经上线。

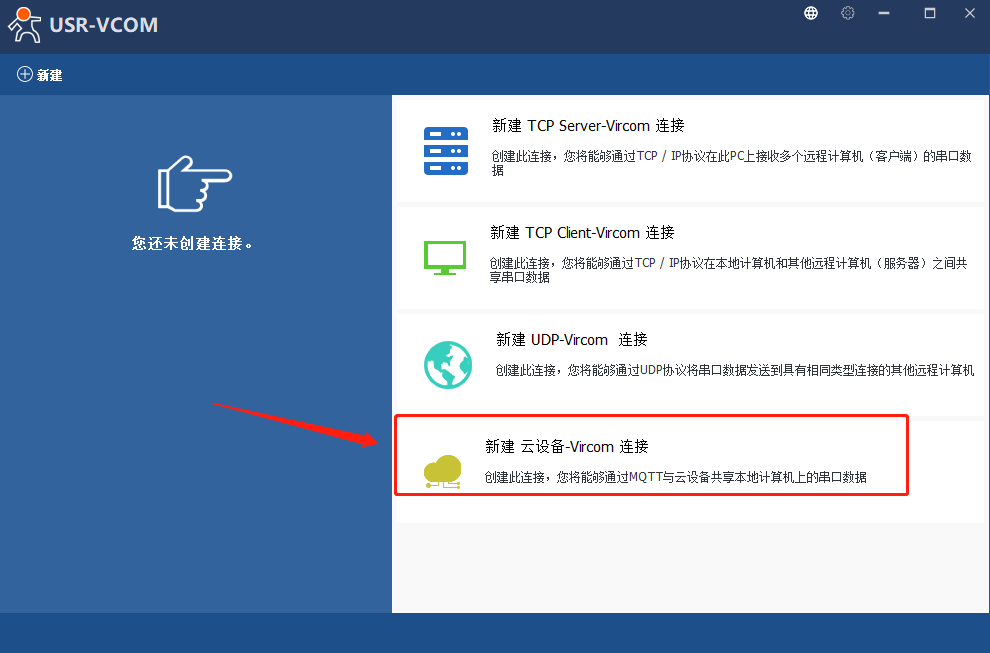

  15、打开下载好的VCOM软件,点击 新建云设备.

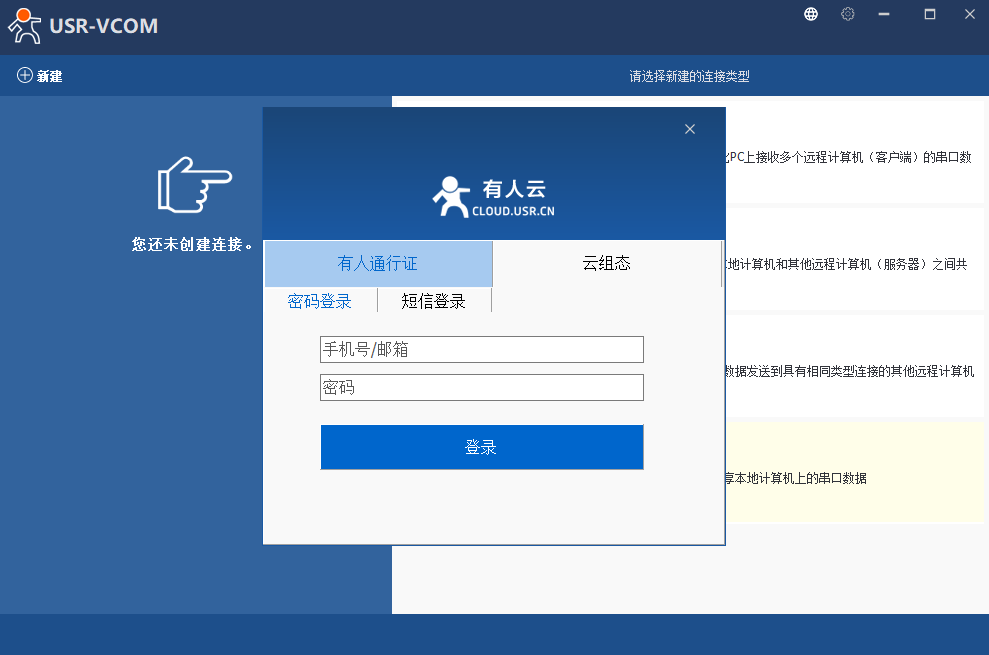

  16、使用有人通行证登入


  17、选择一个没有使用串口号,选择云端刚才添加的设备,点新建,生成设备对应的虚拟串口。

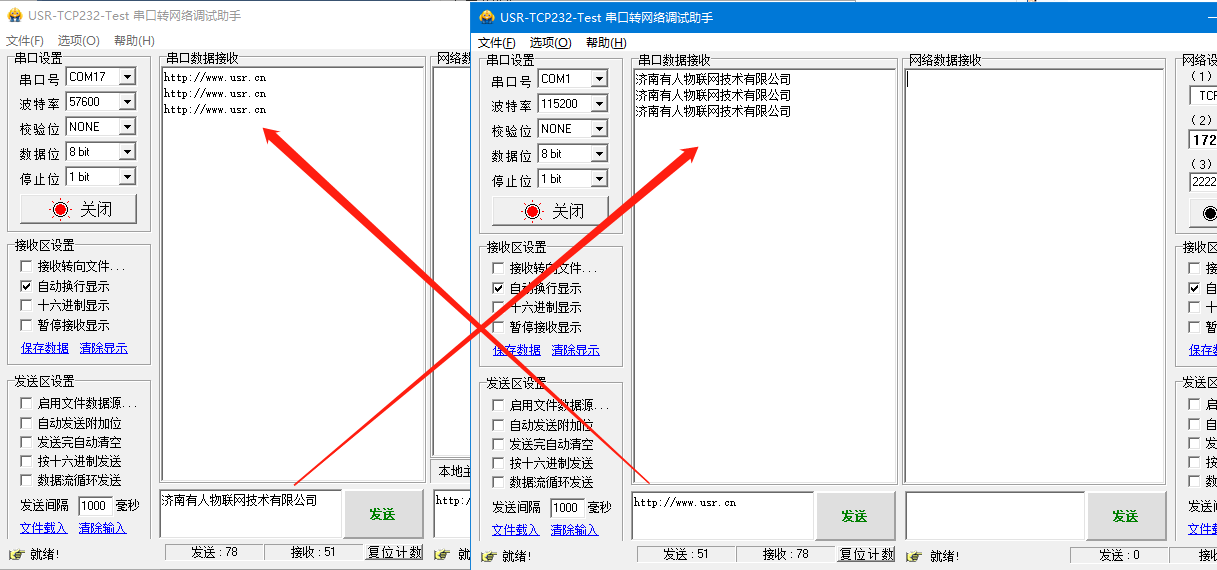

  18、C322串口连接电脑, 使用串口调试助手分别打开322串口与虚拟串口,打开的322串口波特率要正确, 实现322与虚拟串口互发数据。


  其他案例:

  C322基本测试通信和使用方案:https://www.usr.cn/Faq/141.html
