4G模块


摘要:随着物联网和移动互联网大浪潮的推动,4G模块开始大规模使用,然而互联网中并没有4G模块的深度分析文章,有人物联网作为4G模块专业厂家,帮您深入解读4G模块的定义、分类、功能、图片、选型、生产厂家以及在物联网行业中的应用。

4G模块是什么?

4G模块又名4G传输模块、4G通信模块、4G LTE模块。

4G是什么?

4G是第四代移动通信技术,该技术包括TD-LTE和FDD-LTE两种制式。4G支持 100Mbps的下行网络带宽,完全可以胜任大数据、高质量、音频、视频、图像等的传输需求。


模块是什么?

模块又叫嵌入式模块,集成特定功能的半导体集成电路,模块属于半成品,通过在模块的基础上功能再开发、封装外壳等工序,才能形成最终成品。


4G模块是什么?

4G模块是指硬件加载到指定频段,软件支持标准的LTE协议的基本电路集合。硬件将射频、基带集成在一块PCB小板上,完成无线接收、发射、基带信号处理功能,软件支持语音拨号、短信收发、拨号联网、数据传输等功能。


运营商和频段

运营商 上行频率(UL) 下行频率(DL) 频宽 合计频宽 制式
中国移动  885-909MHz 930-954MHz 24MHz 184MHz GSM800 2G
1710-1725MHz 1805-1820MHz 15MHz GSM1800 2G
2010-2025MHz 2010-2025MHz 15MHz TD-SCDMA 3G
1880-1890MHz
2320-2370MHz
2575-2635MHz
1880-1890MHz
2320-2370MHz
2575-2635MHz
130MHz TD-LTE 4G
中国联通 909-915MHz 954-960MHz 6MHz 81MHz GSM800 2G
1745-1755MHz 1840-1850MHz 10MHz GSM1800 2G
1940-1955MHz 2130-2145MHz 15MHz WCDMA 3G
2300-2320MHz
2555-2575MHz
2300-2320MHz
2555-2575MHz
40MHz TD-LTE 4G
1755-1765MHz 1850-1860MHz 10MHz FDD-LTE 4G
中国电信 825-840MHz 870-885MHz 15MHz 85MHz CDMA 2G
1920-1935MHz 2110-2125MHz 15MHz CDMA2000 3G
2370-2390MHz
2635-2655MHz
2370-2390MHz
2635-2655MHz
40MHz TD-LTE 4G
1765-1780MHz 1860-1875MHz 15MHz FDD-LTE 4G

补充:严格意义上来讲,LTE只是3.9G,尽管被宣传为4G无线标准,但它其实并未被3GPP认可为国际电信联盟所描述的下一代无线通讯标准IMT-Advanced,因此在严格意义上其还未达到4G的标准,只有升级版的LTE Advanced才满足国际电信联盟对4G的要求。

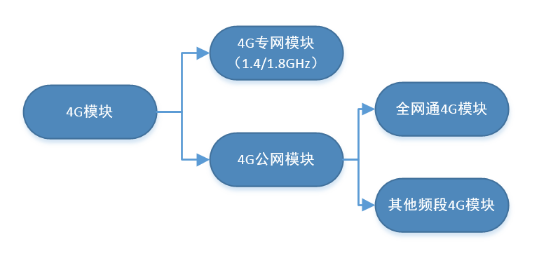

4G模块的分类

4G模块的分类

按照工作频段分类

  • 4G专网模块:是指工作在特定频段(1.4GHz或1.8GHz)的4G模块,主要应用在电力、政务、公共安全、社会管理、应急通信等特定应用。
  • 4G公网模块:简单的讲是工作在非专网频段的4G模块,主要包含两种:全网通4G模块和其他频段4G模块。全网通4G模块国内一般是指不考虑海外和专网频段的三网通,即支持国内三大运营商全部2G/3G/4G频段的模块。其他频段4G模块一把指只支持几种特定频段的模块。全网通模块通用性强,但是成本却高,如果考虑成本或只绑定一家运营商,也可以选择其他频段4G模块。

按照芯片方案分类

国内常见的方案:中兴4G模块、华为4G模块、高通4G模块。

4G模块哪个厂家好?

有人物联网是专业4G模块的生产厂家。

4G模块的图片、选型和价格

4G模块 型号 封装形式 尺寸(mm) 简介特征
串口转4G模块_4G透明传输模块_4g模块五模十二频

4G透传模块(新版本)

WH-LTE-7S4 V2
插针式 44.4×41.8×12.8 DC 5~16V,5模13频,FOTA差分升级,2路Socket,支持TCP、UDP,FTP他升级
4G透传模块5模13频 _全网通4G DTU透传模块_USB虚拟网口_标准AT指令集

4G透传模块5模13频

WH-G405tf
贴片式 29.0×32.0×3.0 DC 3.4~4.2V,,5模13频,FOTA差分升级,引脚丰富,FTP他升级,支持MQTT
4G模块评估板_lte无线传输测试版_4G开发测试评估板

4G模块评估板

WH-G405tf-miniEVK
贴片式 11.2×6.0×1.3 4G模组开发板,即插即用,串口、USB通讯可选
4G智能模块_4G低功耗模组_多模卫星定位_广告机联网_智能数据采集 WH-S6 贴片式 43.2×38.0×3.0 DC 3.4~4.35V,工作温度 -25~75℃,低功耗,多模卫星定位,预留外设接口

4G模块特点

兼容性好

4G模块除了支持FDD LTE/TD-LTE两种LTE制式,还要向下兼容2G/3G,支持TD-SCDMA/WCDMA/ EDGE/GPRS/GSM/CDMA1X/EVDO等模式。


通信数据量大

4G模块下行速率最高可以达到 100Mbps,上行速率最高可以达到 50Mbps,为客户提供高速互联网接入与无线数据连接等功能,适合大数据量传输的应用,如:远程视频监控。


通信速度快

4G模块较2G/3G模块有更低的ping值,模块发送数据包到收到服务器应答的时间更短,适合对响应速度要求高的应用,如:远程报警。



4G模块应用领域

  • 自助终端服务:广告机、自动售货机、排队机、车票打印机等;
  • 电动汽车充电桩
  • 车联网:OBD、智能后视镜、智能车机、行车记录仪、车内WiFi热点等;
  • 手持POS应用:POS支付;
  • 视频监控:工厂、智慧交通视频传输;
  • 智能家居
