一、说明

  1、基础资料

  4G模块7S5说明书：https://www.usr.cn/Download/871.html

  软件设计手册：https://www.usr.cn/Download/872.html

  设置软件：https://www.usr.cn/Download/885.html

  虚拟串口下载地址：https://m.usr.cn/Download/31.html

  2、硬件连接拓扑图

  二、配置步骤

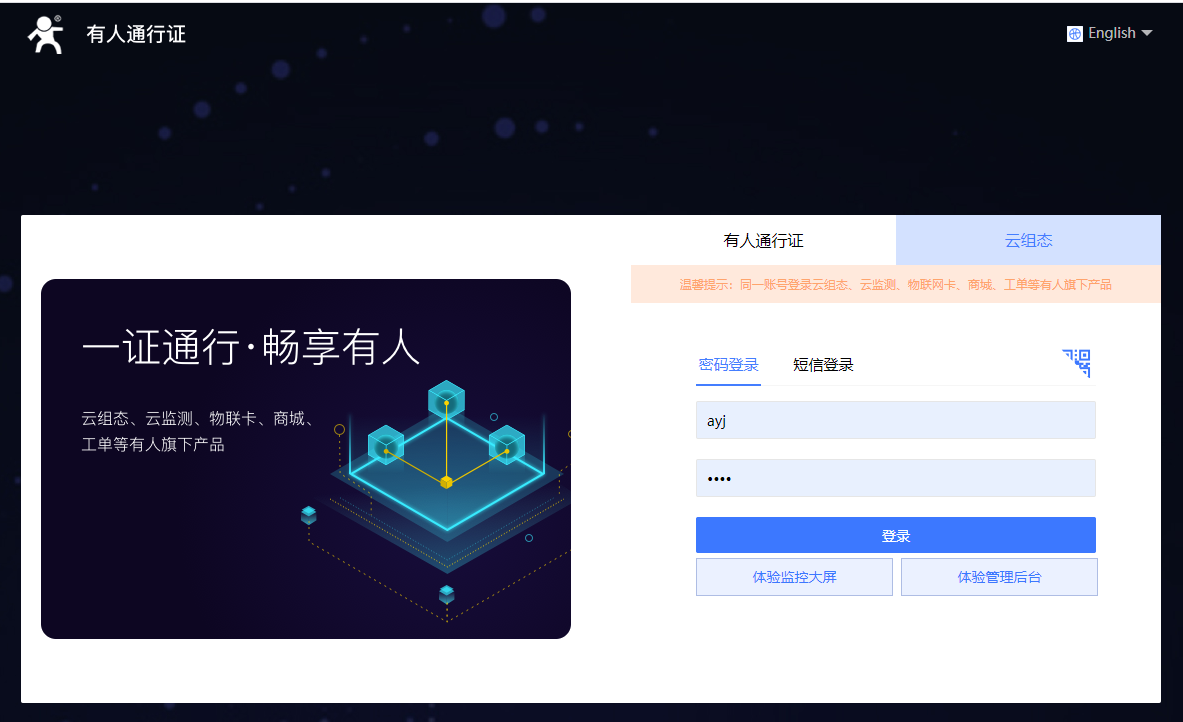

  1、登录有人云(如果没有账号先申请通行证，目前只能通过手机号来注册通行证账户)

  有人云入口：https://account.usr.cn/mp_scada

  2、添加设备(一个是7S5一个是虚拟串口，添加方式相同以添加7S5为例)

  有人云以设备ID方式添加，ID是系统自动生成的

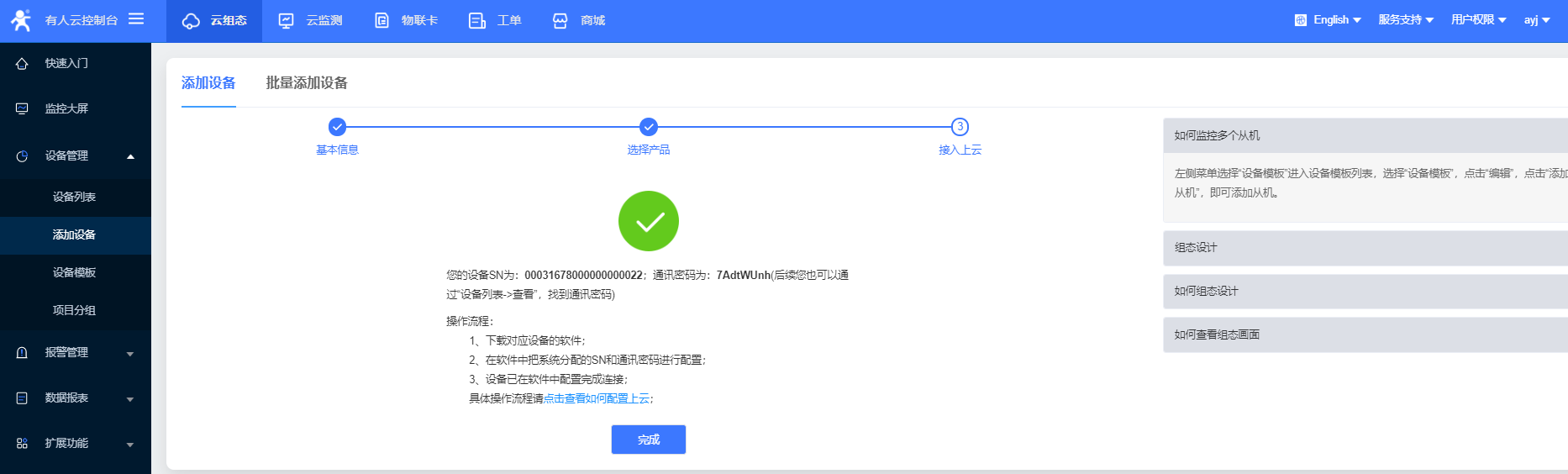

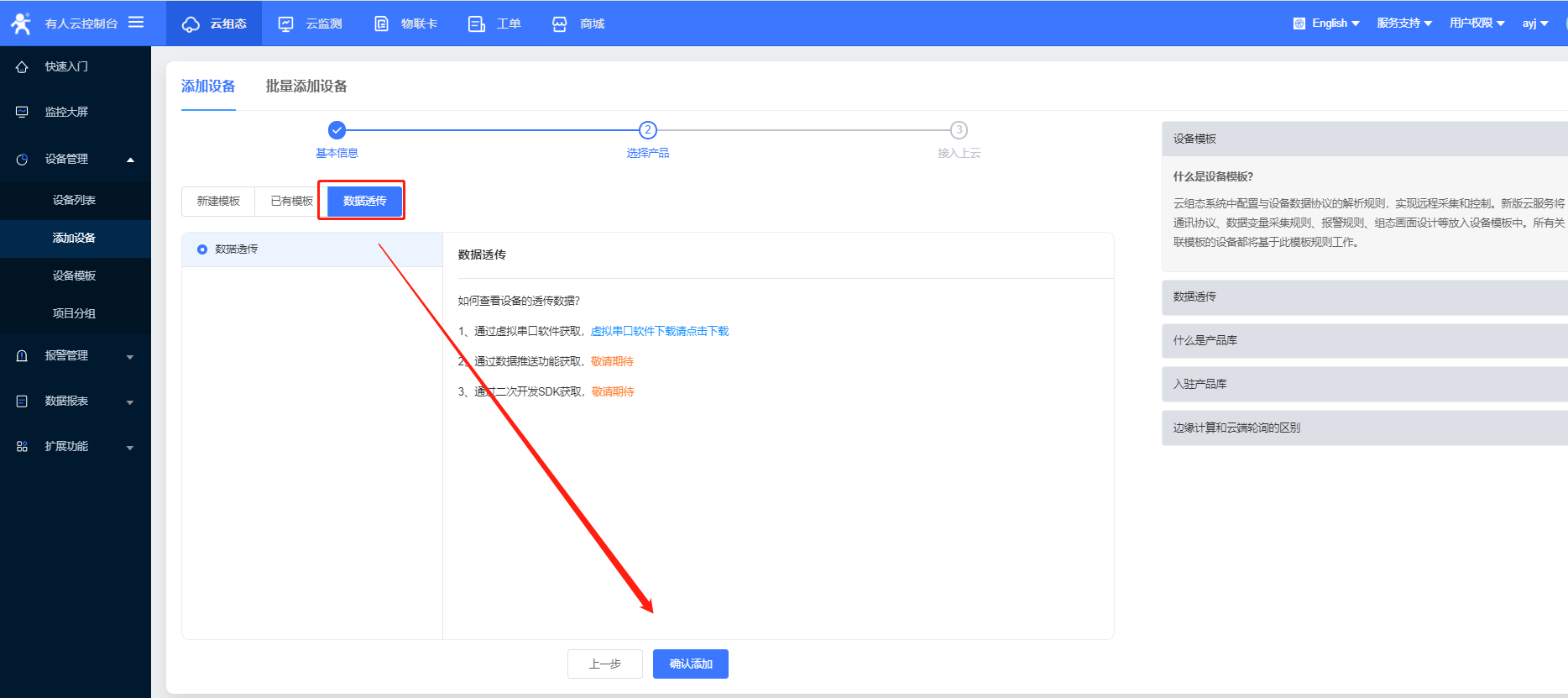

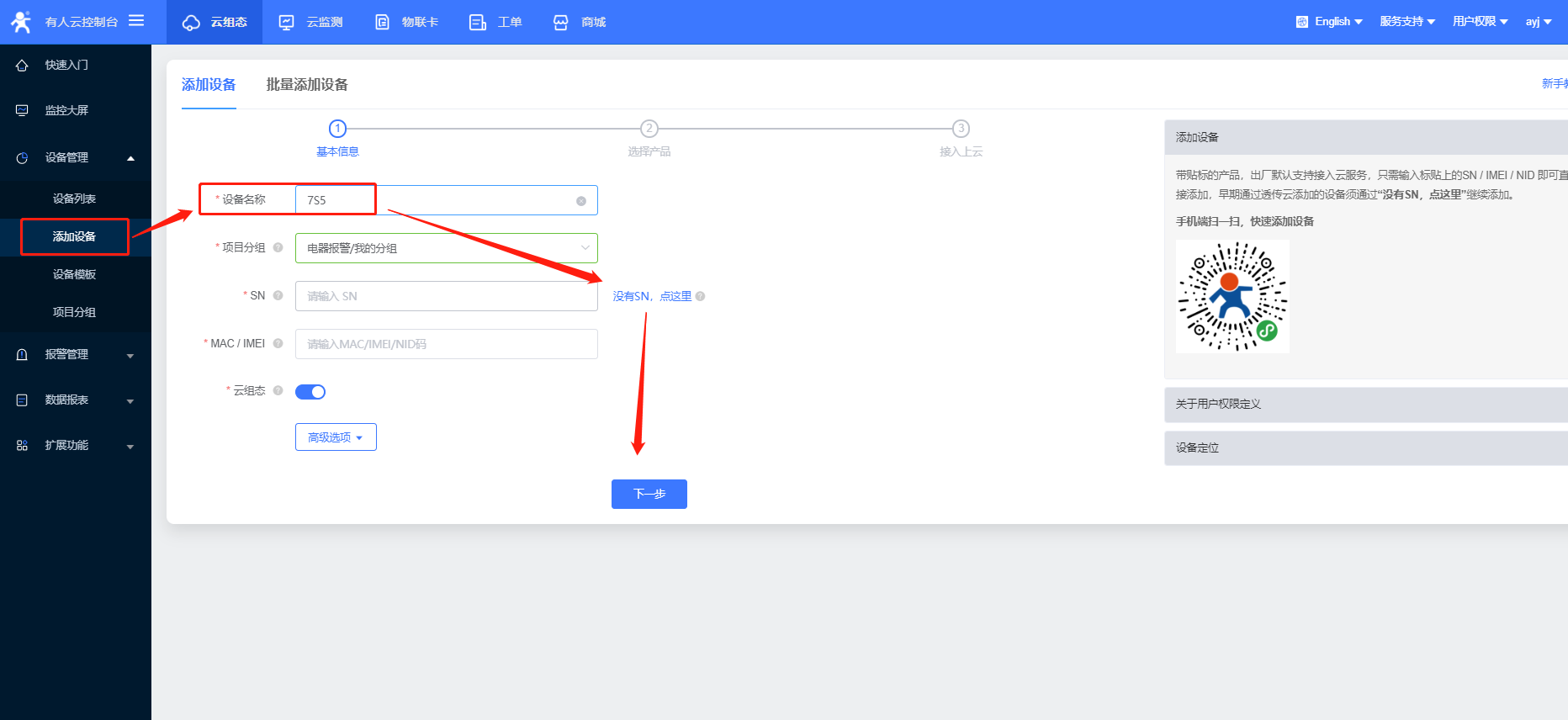

  添加步骤如图：

  3、以同样的方式添加2个虚拟串口

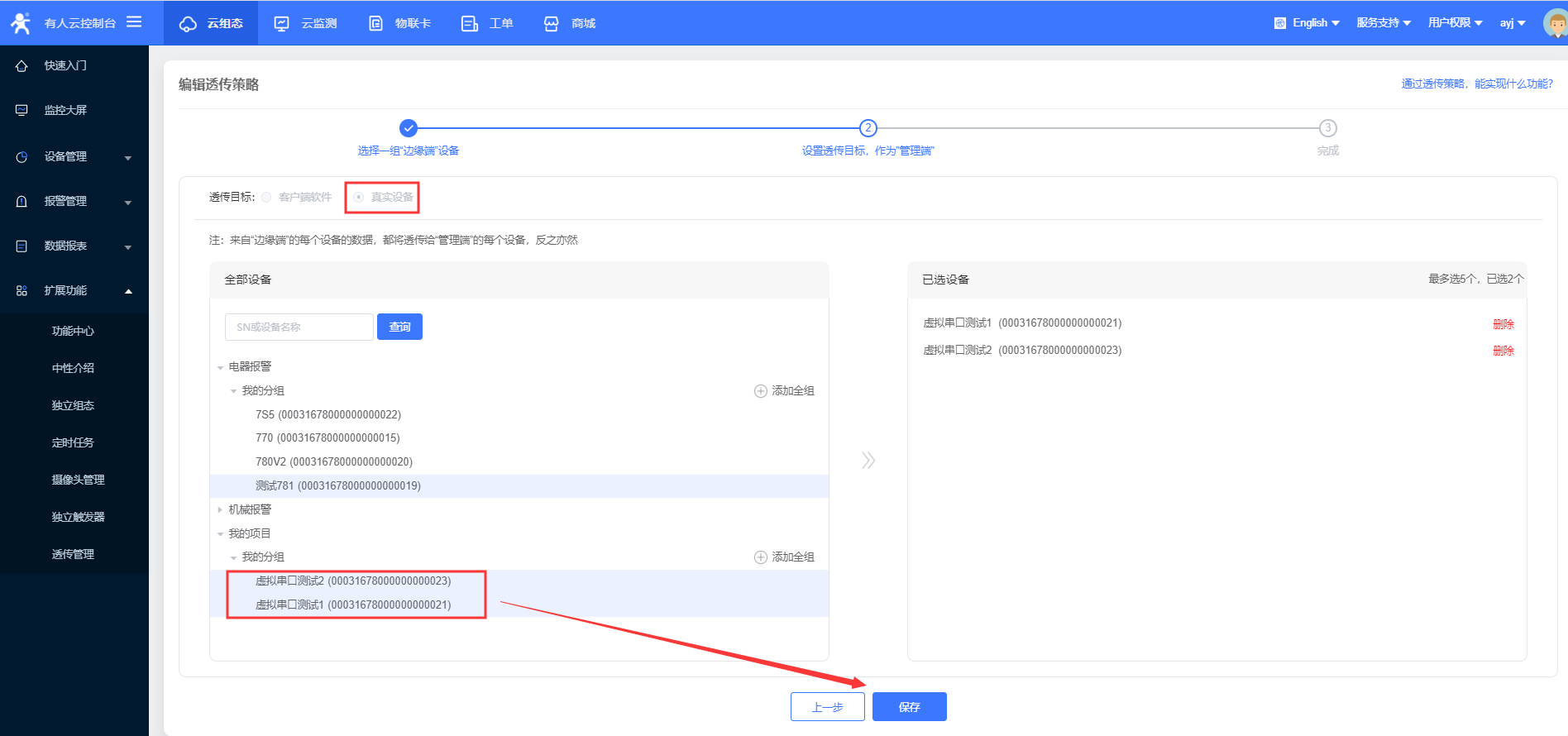

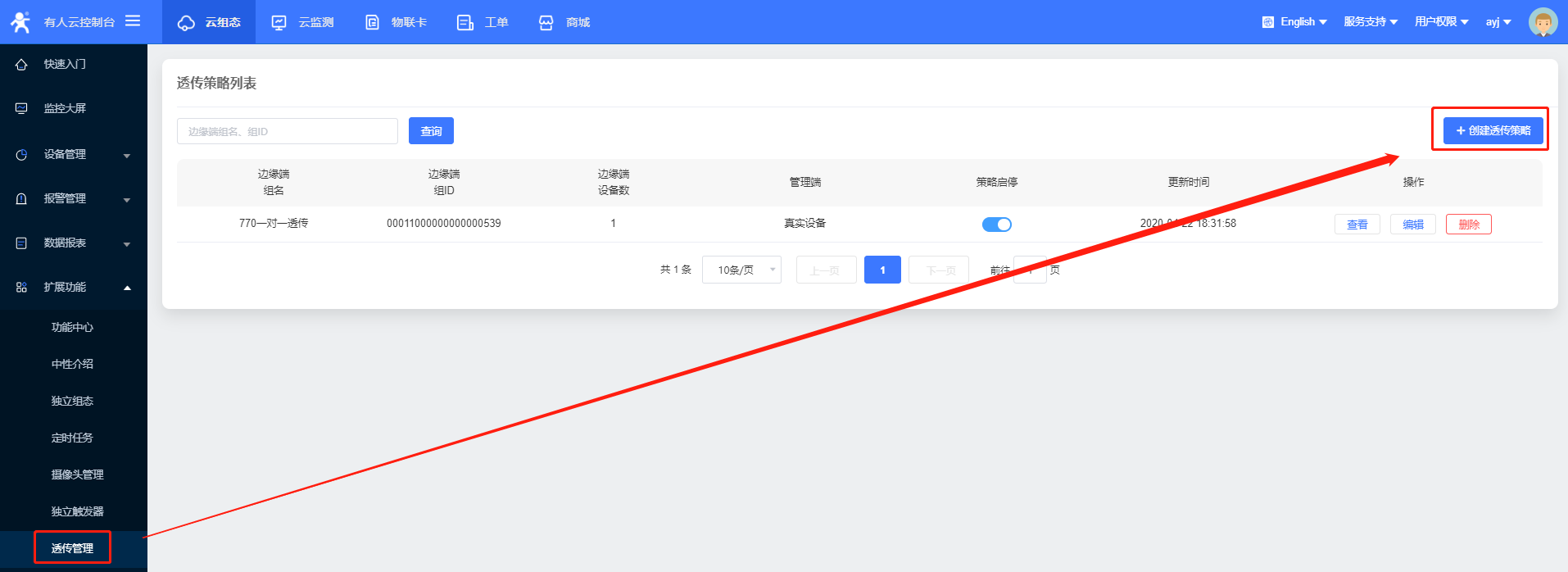

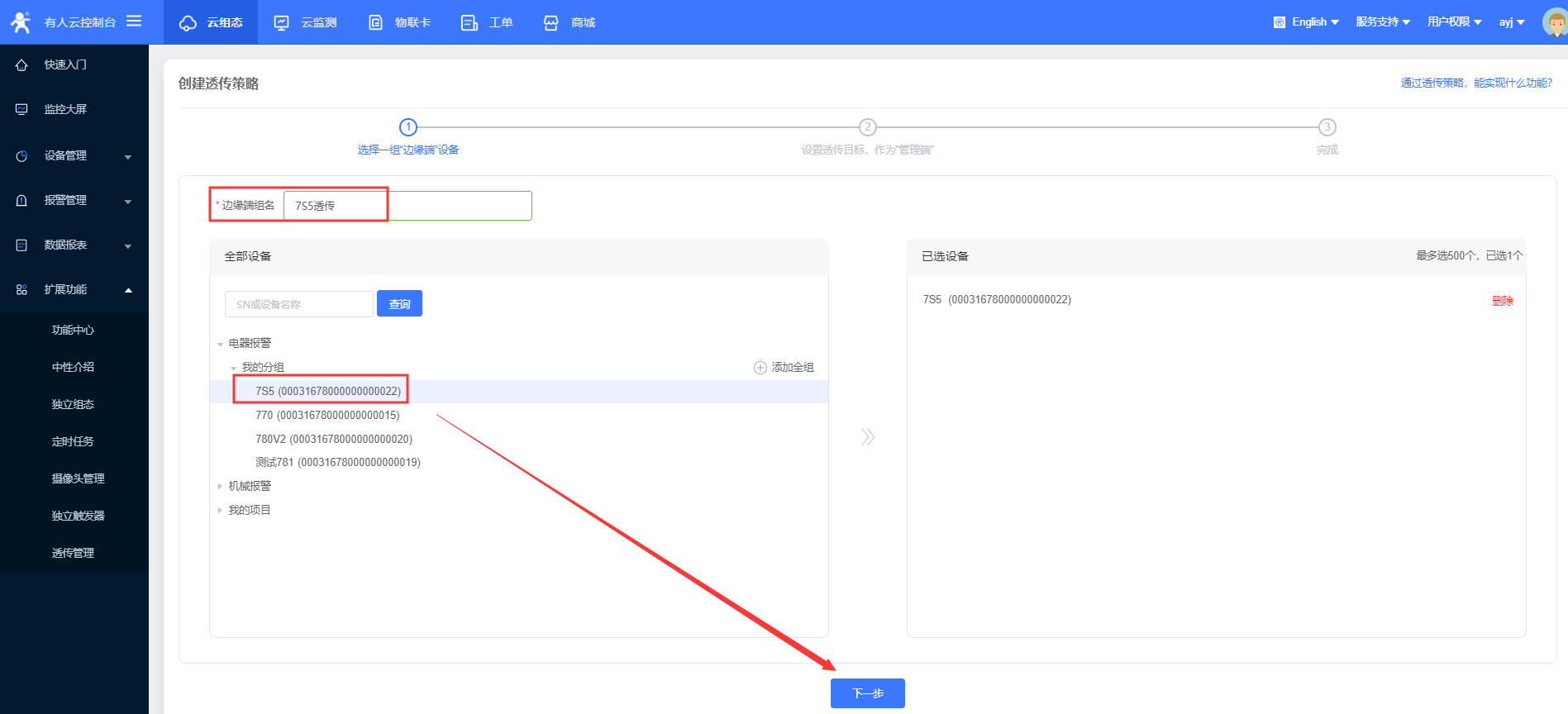

  4、创建透传策略

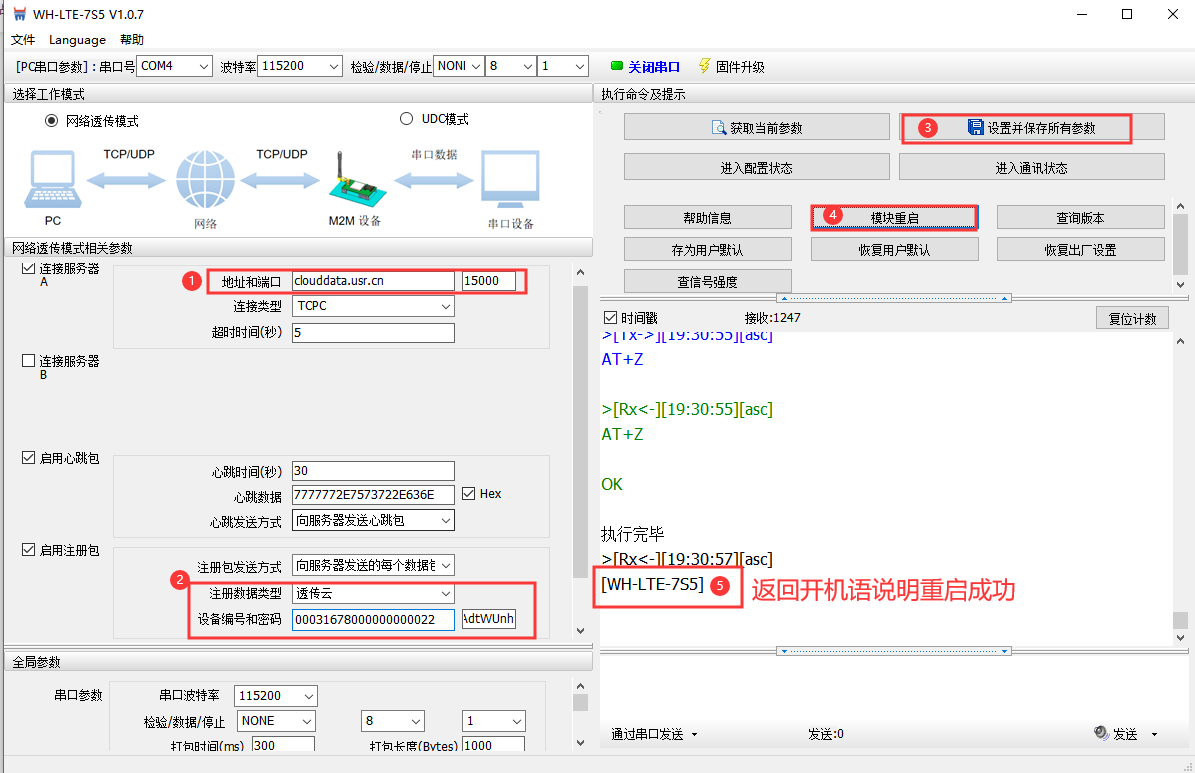

  5、DTU参数配置

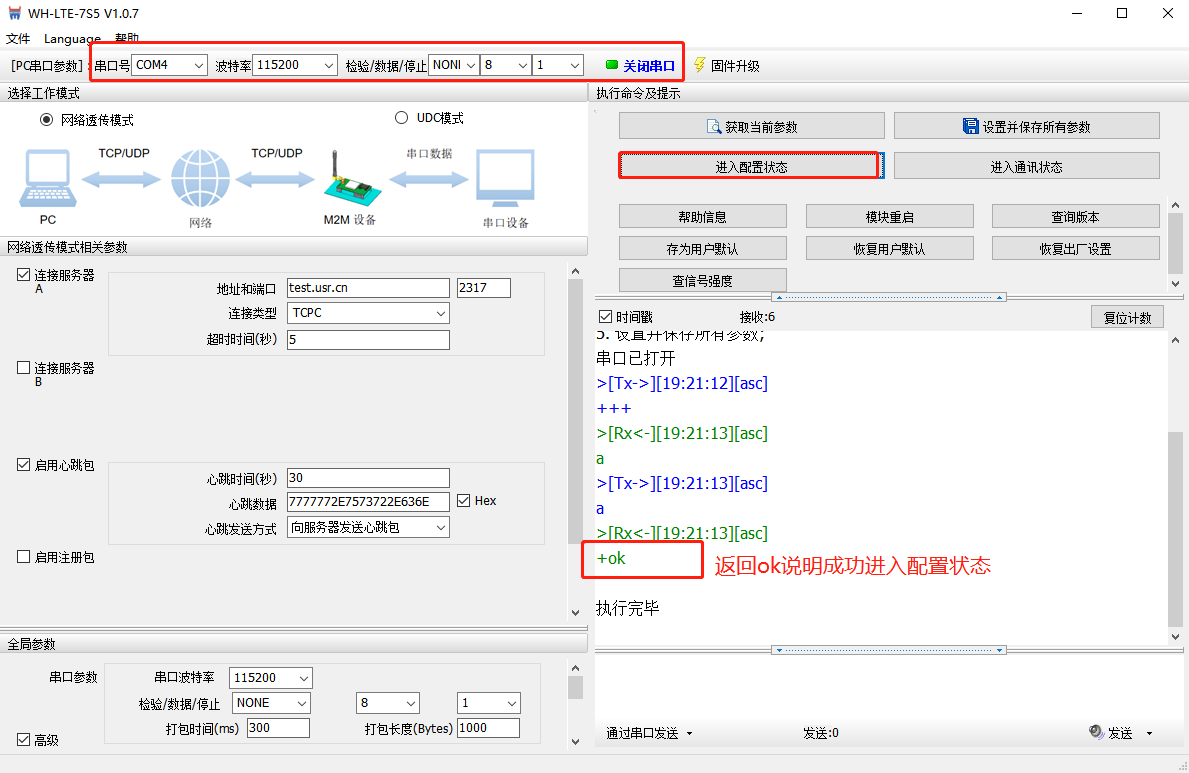

  打开串口，进入配置状态，返回ok说明进入配置状态成功

  设备编号和密码在有人云设备列表——查看——SN即设备编号

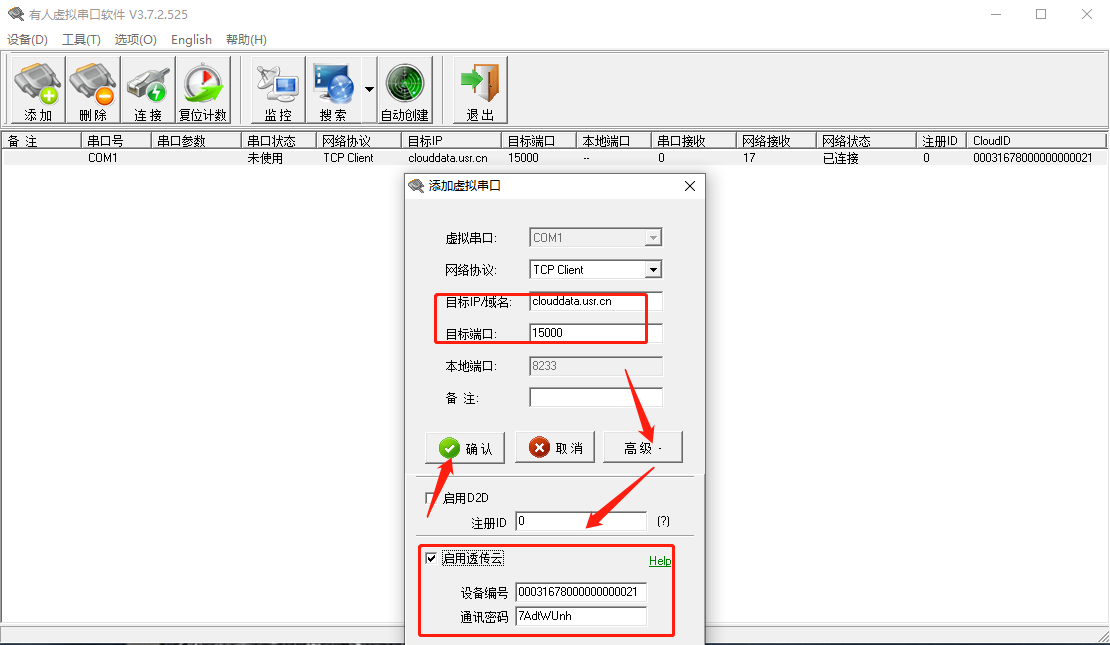

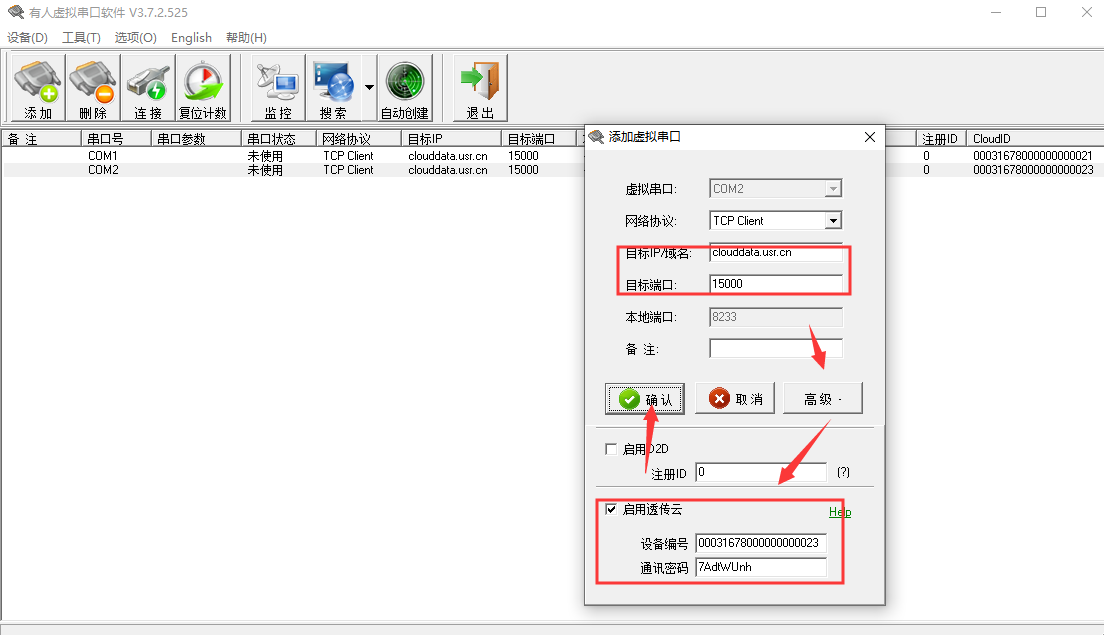

  6、虚拟串口参数设置

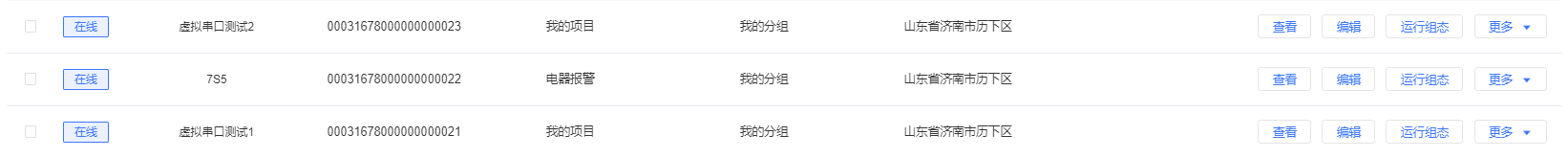

  7、设备显示在线

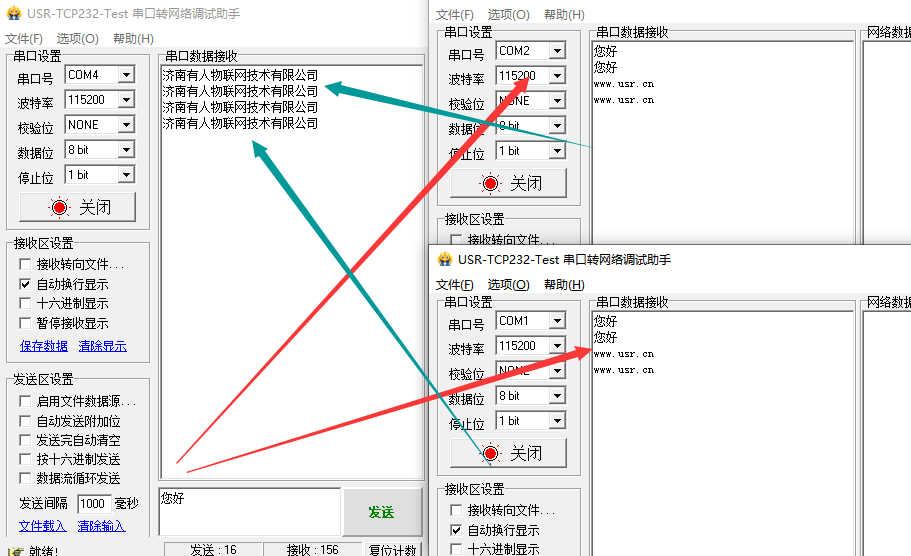

  8、打开两个USR-TCp232-TEST网络助手，串口参数和7S5设置一致。

  然后用两个USR-TCp232-TEST测试串口和虚拟串口之间的数据传输。

  注意：485是半双工，不能双向同时发数据。
